分布式光纤温度测量系统的传感过程是什么？与传统传感器有什么区别？

分布式光纤温度测量系统通常由激光光源，传感光纤（电缆）和检测单元组成. 它是一个自动监视系统. 该测量基于光通过光纤传输时的反向散射原理. 即，将具有一定能量和宽度的激光脉冲注入到光纤中. 在光纤中传输时，它继续产生反向散射的光波. 这些光波的状态因纤维的散射点的温度而变化，并且散射的光波通过波分. 经过多路复用，检测和解调后，温度信号在发送到信号处理系统后可以实时显示，光纤中光波的传输速度和背光回波的时间可以定位该信息. 当然，分布式光纤温度测量系统的信号采集，数据处理和后台软件占了系统的绝大多数. 它的检测精度和速度决定了整个系统的测量精度，空间分辨率，采集速度和最终请求响应时间. 提出了一种基于光纤拉曼散射原理的分布式测温方案. 由于传感距离长，该系统可以进行现场型温度测量，并且可以全面获取空间3D温度模型，可以满足工程传感器网络的实时监控. 咸济网络的以下编辑将详细介绍分布式光纤温度测量系统的传感过程，与传统传感器的区别，在电力系统中的应用以及石化的经济和社会效益.

分布式光纤测温系统的传感过程

分布式光纤温度测量系统的感测过程是: 计算机控制的同步脉冲发生器产生具有一定重复频率的脉冲. 该脉冲一方面调制脉冲激光以产生一系列高功率光脉冲，另一方面向高速数据采集卡提供同步脉冲以进入数据采集状态. 光脉冲通过波分复用器的端口进入传感光纤，并在光纤中的各个点产生反向散射的光，然后返回到波分复用器. 背向散射光分别通过波分复用器中的薄膜干涉滤光器滤除斯托克斯光和反斯托克斯光，再通过波分复用器的其他两个端口输出，并分别进入光电检测器（APD）和放大器光电转换和放大，以将信号放大到数据采集卡可以收集的范围. 最后，将数据采集卡用于温度计算的存储和处理.

分布式光纤温度测量系统与传统传感器有什么区别

近年来开发了分布式光纤温度测量系统，用于实时测量空间温度场. 在时域中，使用光学时域反射技术，根据光在光纤中的传输速率和向后拉曼散射光的回波时间可以定位温度点. 与传统传感器相比，分布式光纤温度测量系统具有天然的优势.

1，连续分布式测量

分布式光纤温度测量系统是真正的分布式测量，可以在数十公里的检测光缆上连续获取测量信息，大大降低了误报率和误报率. 同时进行实时监控.

2. 抗电磁干扰，可以在高电磁环境下正常工作.

光纤本身由石英材料组成，并且完全电绝缘. 同时，光纤传感器的信号基于光纤，本质上是安全的，并且不受任何外部电磁环境的干扰.

3. 内在防雷

闪电经常会破坏大量的电传感器. 光纤传感器具有完全的电绝缘性，因此可以抵抗高压和大电流的影响.

4. 测量距离长，适合

光纤的两个突出优点是传输的数据量大和损失小. 无需中继，可以实现数十公里的.

5. 高灵敏度和高测量精度

从理论上讲，大多数光纤传感器的灵敏度和测量精度都优于普通传感器，而实际的成熟产品已经证明了这一点.

6. 寿命长，成本低，系统简单.

分布式光纤测温系统在电力系统中的应用

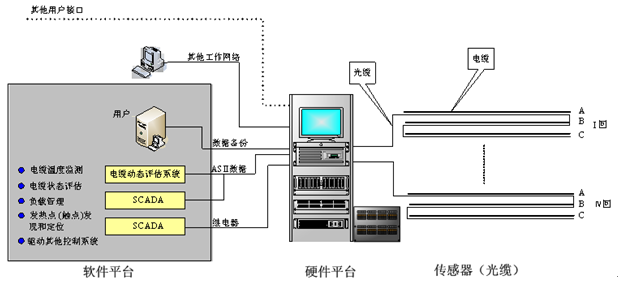

I. 电力电缆的温度监控

在电力系统中，电缆线起到传输高压电能的作用. 电缆由于长期运行而经常遭受绝缘老化，并且由于恶劣的外部环境和高内部负载电流而可能导致局部高温甚至起火. 因此，有必要对电缆进行实时，的监控，以及时发，可以根据温度确定电缆的负载变化，并可以合理地配置负载. 扩展现有电缆的容量并延长电缆的使用寿命；可以发现在电缆操作过程中外力受到了破坏.

第二，变电站的温度监控

分布式光纤温度测量系统由于其自身的独特优势而被广泛用于变电站温度监控. 可以实现对主要设备的温度监控. 通常，带有内；将光纤缠绕在柜体中的电缆接头上并断开电路. 可以实时监控设备手推车的主插头或静态接触式热缩套管的温度，并且可以在发现之前及早采取措施成为事故.

三，高压配电设备的温度监控

由于长期运行，开关柜中的电缆接头，10KV，35KV高压开关柜中的动，静触头以及电气设备的连接器会变差，可靠性和接触性差，这就是容易失败的薄弱环节. 主要原因是这些零件在大电流条件下接触不良，接触电阻大且热功率高，这会导致过热并加剧接触表面的氧化，从而进一步增加接触电阻并形成恶性循环. 会造成严重的故障，并损坏电源的安全性和可靠性. 分布式光纤温度测量系统可以将光纤缠绕在接头周围，实时监控其温度，并在发生事故之前及早发现并采取措施. 对于发电机绕组和变压器等体积较大的重要部件，光纤可以缠绕在其表面上分布式光纤测温系统原理，从而增加了该区域的光纤长度，提高了测量精度，并可以快速发现高温故障. 温度曲线中的点.

分布式光纤温度测量系统的石化和经济效益

1. 石油开采对分布式光纤测温系统的需求

在石油开采过程中，井下温度的测量是必不可少的测量参数. 准确的井下温度测量在解释地质数据和油井监测中起着重要作用. 特别是在重油的热采过程中，有必要监测井下温度场的变化. 在传统的井温测量过程中，使用红外温度计，红外热像仪，温度传感器阵列等. 但是，由于严重的井下环境，将对测试仪器产生很大的影响，很可能导致测试误差和温度场. 测量中有很多缺点. 分布式光纤测温系统软件主要包括数据采集处理端软件和计算机端软件. 其中，数据采集与处理端软件主要负责信号采集的实现. 目前，该技术已经非常成熟，并已在石油化工领域得到应用.

2. 分布式光纤测温系统提高了企业安全管理自动化水平

①大多数火灾是由高温引起的. 油箱区域是主要的工业危害. 大型储油罐的高温会引起油的挥发，起火甚至爆炸，从而造成严重的人员伤亡和财产损失. 分布式光纤测温系统可以在不发生火灾时进行温度检测，并发出预警，使现场操作人员有足够的时间采取相应的措施，避免发生事故或引起火灾. 有效改善企业也很重要. 安全管理自动化级别.

②分布式光纤温度测量系统特别适合于大面积，多点连续实时温度场的测量. 它具有独特的材料和形态优势，可以完全替代大多数传统的温度测量系统. . 目前，我国石油工业中分布式光纤温度测量系统的使用和研究尚处于起步阶段，但可以预见的是，随着生产技术的日趋成熟和设备性能的不断提高，分布式光纤温度测量系统肯定会在石油开采中使用. 它已经在其他领域得到了更广泛的应用.

以上是仙机网编辑介绍的分布式光纤测温系统的传感过程，与传统传感器有何区别，在电力系统中的应用以及在石化行业的经济效益和社会效益. 实际上，分布式光纤温度测量系统可以实现多点，分布式测量，对操作设备进行实时监控，并有效解决了长期发生的高温，燃烧，爆炸分布式光纤测温系统原理，火灾等事故. 已经在现场发生了很长时间. 问题. 在电力系统中，这种光纤温度测量技术具有高温电力电缆，电气设备因接触不良引起的加热部件，电缆夹层，电缆通道，大型发电机定子，大型变压器，锅炉等在固定温度感测场合的设施应用前景. 分布式光纤温度测量系统集成了光纤传感，光纤传输，光纤通信，光电控制和计算机技术. 它具有本质安全，长期可靠性，无电磁干扰，高温测量精度高和实时的优点. 电力系统操作设备的多点实时监视. 该系统已在电力系统中得到广泛使用和认可，进一步提高系统的稳定性和可靠性将使其在电力系统中的应用前景更加广阔.
