USB 3.2传输速率提高到20Gbps Type-C，结合备用模式图像传输更加方便

USB type-c不再是新话题. 此USB接口协议与笔记本计算机或Android手机的Micro-B中常用的Type-A之间的最大区别在于，USB type-c支持正面反转设计. 通过24英尺左上和右下的对称设计，向前或向后插入时，一半的脚可以正常操作.

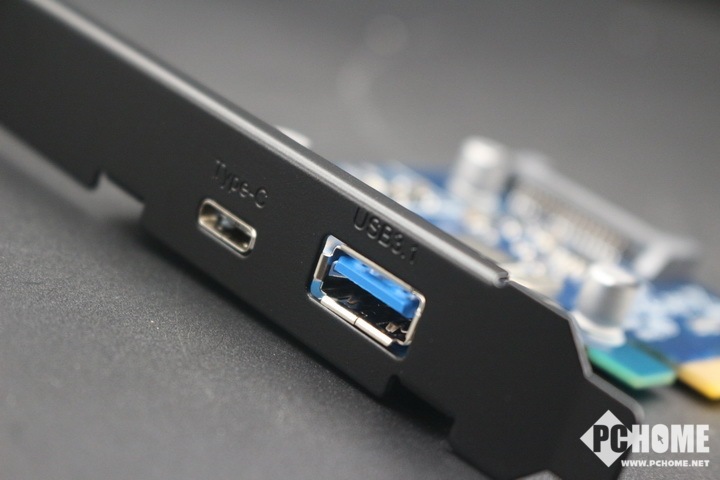

c型的使用逐渐普及

最简单的USB C型接口支持USB 2.0（表1中的D +和D-），添加了高速信号对，并支持USB 3.1 Gen1（5Gbps）或USB 3.1 Gen2（10Gbps）传输速度（Tx +-和表1中的Rx +-.

此外，USB Type-C可以通过Power Delivery（以下称为PD）协议将电源功率从原来的5V / 3A增加到20V / 5A. 同时，在PD 2.0之后的版本中添加了AlternaTIve模式（以下称为Alt-Mode）. 通过Alt-Mode，可以重新定义表1的引脚定义，以便USB Type-C连接器可以传输除图像信息之外的数据和电源.

USB Type-C可以处理数据，电源和图像传输. 因此，我们可以从几款新的旗舰手机或最新的笔记本电脑中发现，越来越多的设备使用USB Type-C接口已成为一种趋势. 以下文章将介绍2017年新发布的USB Type-C规范，分为数据，电源和视频三个部分.

USB 3.2传输速率提高到20Gbps

USB 3.2于2017年9月发布了1.0版. USB3.2将同时使用两对USB Type-C高速信号电缆，因此传输速度可以达到USB 3.1 Gen2的两倍（20Gbps）（ 10Gbps）；过去，USB 3.1 Gen1或USB 3.1 Gen2仅使用一对高速信号电缆，该电缆可以在旧的USB Type-A接口上传输，而新的USB 3.2在连接时需要两对高速信号. 同时，因此它只能应用于USB Type-C接口可以说是专为USB Type-C量身定制的规格升级.

USB 3.2的主要特征是传输速度翻了一番，达到20Gbps，USB 3.1 Gen2的电缆长度可以达到2米. 在USB C型规范中，两侧均通过带有USB C型接口的标准电缆传输. USB 3.1 Gen2速度电缆的长度小于1米，USB 3.1 Gen1速度电缆的长度小于2米. 尺子.

使用USB 3.2技术，可以同时在两对高速信号上运行5Gbps的速度，因此可以在2米内传输10Gbps的传输速度. 随着集线器的应用，随着上行链路的传输带宽增加一倍，集线器的每个下行端口也可能有机会达到满载速度.

PPS规范满足快速充电的需求，然后讨论与电源相关的PPS

（可编程电源）. Tell Lab于2017年12月12日在东莞松山湖举行了关于快速充电技术标准和应用的研讨会.

会议期间正式颁布了中华民国的通信行业标准: “移动通信终端快速充电的技术要求和测试方法”. 其中规定，当充电器和手机均为USB Type-C接口时提高usb20传输速度，唯一的充电协议应该是PD，并且PPS也是为响应当前手机的快速充电需求而开发的.

过去，为了缩短充电速度，人们增加了充电器的输出电压，以增加手机的充电功率. 但是，由于手机中的降压电路将高电压转换为低电压的效率较低，所以手机会充满热量.

为了解决这个问题，希望可以去掉手机中的降压电路，以便将充电器的输出直接连接到手机的电池端子，并且输出可以可以根据电池电压的变化进行调整，因此有PPS的定义.

PPS类似于标准的固定输出PD，它定义了四个标准电压: 5V（可调3〜5.9V），9V（可调3〜11V），15V（可调3〜16V），20V（可调3〜21V） ，在每个可调电压范围内，接收方都可以根据电源的当前状态调整电源的最小20mV电压阶跃或50mA电流阶跃.

如果您与芯片制造商合作在设备端开发不同倍数的电压定标器，则可以使用3A导线以6A提高usb20传输速度，9A或12A高电流为电池充电.

以USB芯片供应商威峰电子为例，该公司用于充电器的USB Type-C PD DFP芯片VP300本身支持PD 3.0和QC3.0协议. 该芯片集成了可以直接透明的TL431. 光耦合器元件反馈到一次侧AC-DC的电源控制芯片.

除了为AC-DC设计的TL431反馈回路外，VP300还集成了I2C和FB参考电压的反馈，可以针对不同的DC-DC需求进行控制. 内置5V LDO不需要外部电源线，从而使Vconn可以为E-Marker提供70mW的功率.

此外，在USB Type-C的1.3版中，添加了Vconn功率设备（VPD）规范. VPD设备不仅可以接受原始的Vbus电源，还可以接受Vconn提供的最低3V电压. 最低3V的目的是经常在移动设备中放置锂电池. 单个锂电池的最小放电电压通常设置为3V.

过去，当通过Vbus的USB接口供电时，电源端子必须通过升压线将电池电压升高到5V，而受电端子则需要通过升压线将5V电压降低到3.3V或1.8V. 降压芯片. 使用其他内部芯片会导致双方的电源转换并降低性能.

如果可以通过Vconn直接有效地提供电池电压，则无需在电源侧或受电侧放置其他电源转换芯片，从而可以大大提高整体电源转换效率.

对于上述E-Marker，将其放置在两端带有USB Type-C的电缆中，就像电缆的一样，用于存储电缆的数据，其中包含可加载的电流（3A或5A），USB速度（USB 2.0或USB 3.1），电线的耐压性等，以及E-Marker所需的电源由Vconn的电源提供.

另一方面，在2017年9月于温哥华举行的USB开发者大会上，还有用于USB多端口充电器的多端口充电器. 保证容量端口和共享容量端口有两种类型（图1）.

图1 USB多端口充电器的定义

图1中的示例是所有总功率为60W的多端口充电器. 左侧的多端口充电器类型为“保证容量”，三个USB Type-C端口可以分别提供30W / 15W / 15W，无论负载如何，每个USB Type-C端口都可以视为一个充电端口. 其他端口.

因此，每个端口的输出应符合其徽标的供电功率，并且USB协会目前提供USB Type-C电源的认证. 该徽标已通过单一USB C型认证，您可以看到此多端口充电器获得30W认证.

图1右侧的多端口充电器的类型为Shared Capacity. 在这种情况下，单个端口可以达到27W的最大输出，但是三个端口的总输出功率不能超过60W，并且该认证适用于单个端口. 因此，该充电器通过了27W认证.

接下来，将参考图6说明最大容量为27W且总功率为60W的共享端口的操作原理. 2.当第一个端口使用24W时，剩余的60W功率为36W，仍超过每个端口的最大功率27W，因此其余两个端口仍可提供最大27W的功率，然后第二个端口使用15W剩余的瓦数为21W之后，最后一位所能提供的最大瓦数仅为21W，可以满足总瓦数60W的需求.

图2共享容量的原理

如果将相同的三个设备移至图1左侧的“保证容量”电源，您会发现该设备只有15W的功率可确保获得足够的功率，而其他24W或21W的设备将具有因为其中一个端口要插入15W，导致功率不足，只能充电15W. 如果30W电源端口被15W设备占用，则将导致21W和24W设备只能获得15W电源.

2017年7月，仅针对现有规范对Display Port Alt-Mode 1.0b（DP Alt-Mode）进行了少许更新，并且删除了使用GEN2_BR传输DisplayPort信号的引脚分配A和B，并在终端中使用了它们. 过去，不仅是笔记本计算机，而且还发现手机制造商开始使用DP Alt-Mode应用程序产品（图3）.

图3 DP Alt-Mode

Type-C与替代模式的图像传输结合起来更方便

2017年，三星S8 / Note 8，华为Mate10，HTC U11等主要旗舰手机均支持DP Alt-Mode，三星和华为也推出了手机USB Type-C传输HDMI配件.

手机通过USB Type-C将视频信号发送到大屏幕. 大屏幕上的屏幕不仅放大了在手机上看到的屏幕，而且无论对接鼠标的左，右键，应用程序窗口的控制如何，都进行了重新设计. 拖放等操作都与我们之前在计算机或笔记本电脑上使用Windows的体验十分接近.

通过此转移，由于屏幕尺寸的限制，手机的应用得到了极大的扩展. 由于大屏幕的扩展，只能在手机上执行的追逐，游戏或电子邮件回复具有更好的体验.

我们相信，无论家庭娱乐或商务旅行如何，此类应用程序将来都将越来越广泛. 可以想象，将来的商务人士只需要携带手机，演示数据就可以通过客户端的USB Type-C接口投影到大屏幕上. 返回酒店时，只需连接连接到酒店的Type-C连接器，您就可以将酒店的电视用于办公室工作或看戏，还可以通过USB Type-C为手机充电.
