两个步骤|制作用于建立内部对讲门禁系统的配置表

前天，在一家宝藏上，一家工程公司来到我们的企业商店，让我们帮助他配置建筑物门禁系统. 一看到这个消息，我就很高兴可视对讲门禁系统布线图，小敖最喜欢的是做配置表，想一想这类事情，因为您需要考虑各种因素等等.

经过一番讨论，我基本了解了他的项目的基本需求和社区环境. 确定他的需求后，我开始制作配置表.

需求分析的主要目的是获取关键信息，例如项目有多少个入口和出口？您需要安装访问控制管理吗？安装了多少个入口和出口？小面积需要安装多少个门块才能安装单门VTO？建筑物中有几层？一楼有多少户人家？您需要室内机吗？您需要网络管理吗？使用总线网络还是TCP / IP网络？等等，主要目的是提取全面的关键信息以制作配置表.

他在当前项目中收到的是一个大型社区. 社区中有40座建筑物需要配备门禁系统，并且需要配置室内扩展. 需要访问控制的功能是启用卡访问或密码输入和退出. 室内分机只需要一种简单的电话类型，即具有呼叫，振铃和一键开门功能.

可以看出可视对讲门禁系统布线图，这是一个非可视的访问控制系统，不执行网络管理，并且使用一种建筑物管理方法.

理解要求之后，我们为非视觉系统提供了解决方案. 该系统使用5线制系统进入房屋进行布线. 其系统设备包括: 非可视单元建筑物门禁主机，非可视室内单元，楼层，系统电源，附加电源，电控锁，门禁卡.

您只需要配置一套单栋设备供工程承包商参考，因为它是40栋大楼，所使用的系统和设备是统一的，如果需要网络管理，则需要添加网络设备组件和管理机器和其他设备就是这样，以下是单个建筑物配置:

非可视访问控制主机:

因为它是一个建筑物的管理，并且一个建筑物只有一个入口，所以您只需要安装一个非可视的访问控制主机. 同时配置用于门禁控制的电子控制锁.

非可视外部解码室内扩展:

22个具有可视对讲，门铃和一键式开门功能的非可视室内分机. 根据用户的需要，我们选择了外部型室内分机.

内部解码扩展和外部解码扩展之间的区别在于编码. 内部解码扩展可以直接在扩展上进行编码，而外部解码扩展则移交给下层进行编码. 如果需要更换室内机，则只需打开外部解码扩展模块的电源，而内部解码扩展模块则需要重新编码和调试.

地板:

具有编解码功能，编码后无需调试，开机后即可使用. 它的功能是当用户扩展失败时，可以自动隔离它，而不会影响其他用户的使用. 通常安装在弱电流井的电箱中.

使用4个和1个进行配置. 建筑物仅需要6个.

之所以选择4个室外，是因为其成本将低于2个. 由于社区是40栋建筑物，如果您使用两个家庭扩展使用一个，则需要配置440个两单元，而仅四个单元的四单元就足够了，两者之差总计为200单位，建设成本会更低.

系统电源

系统电源主要为非可视门禁主机和电控锁供电. 一般而言，一个系统电源足以用于一个入口和出口. 同时，地板的地板也需要电源. 仅6个您需要配置一个额外的电源.

几张门禁卡，因为有更多的居民，因此需要计数. 无需配置其他设备即可访问门禁卡. 可以直接通过门机输入，方便输入.

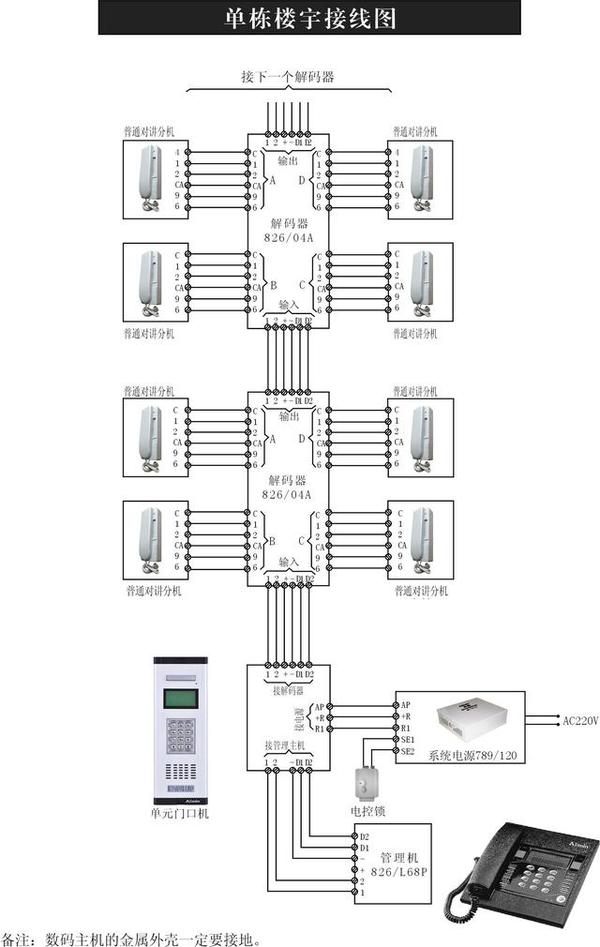

以下是系统的拓扑.
