什么是计算机主板？电脑主板的作用是什么[详细说明]

[如何看电脑主板]什么是电脑主板？电脑主板有什么功能

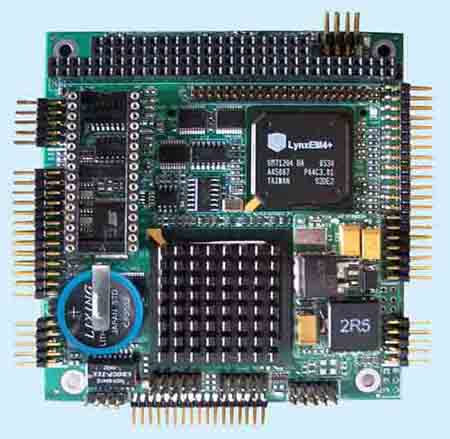

每个人都经常听到主板的概念，那么什么是计算机主板？主板做什么？主板也称为主板，系统板或主板. 它安装在机箱中，是微型计算机最基本，最重要的部分之一. 主板大多是矩形电路板. 主板的主要功能是在其上安装计算机的主电路系统. 然后是BIOS芯片，I / O控制芯片，键盘和面板控制开关接口，指示灯连接器，扩展插槽，直流电源连接器以及主板和卡的其他组件. 在这里，我们了解了计算机主板.

主板也称为主板，主板，系统板等.

在微型计算机中，计算机的主电路系统安装在主板上，并且具有扩展插槽和各种插件. 计算机的质量与主板的设计和工艺有很大关系. 因此，从计算机诞生之初开始，所有厂商和网民都非常重视主板的系统结构和处理水平. 了解主板的特性和用法对于购买，安装和使用计算机非常有价值.

主板的工作原理

让我们看看它旁边的电路板，它是电路配线的拼凑而成；在顶部，每个组件的边缘都很锋利: 插槽，芯片，电阻器，电容器等. 当主机加电时，电流会立即流过CPU，南北桥芯片，内存插槽，AGP插槽， PCI插槽，IDE接口，串行端口，并行端口，主板边缘上的PS / 2接口等. 随后，主板将根据BIOS（基本输入输出系统）识别硬件，然后进入操作系统起到支撑系统平台的作用.

主板的基本功能

芯片部分

BIOS芯片: 这是一块块状的内存，其中包含与主板匹配的基本输入和输出系统程序. 它可以提示主板识别各种硬件，还可以设置设备来引导系统，控制CPU的外部频率等. 可以写入BIOS芯片，方便网民更新BIOS版本以获得更好的功能和性能. 支持计算机的最新硬件. 当然，缺点是它将导致主板受到CIH等病毒的攻击. <​​/ p>

南北桥芯片: 横跨AGP插槽左右两侧的两个芯片可用作南北桥芯片. 南桥大部分位于PCI插槽的上方；在CPU插槽旁边，北桥芯片可以被散热器覆盖. 该芯片组基于北桥芯片. 在这种情况下，主板以北桥核心名称命名（例如可以在P45主板上使用的P45北桥芯片）. 北桥芯片主要负责处理CPU，内存和图形卡之间的“通信”. 由于产生大量的热量，因此必须使用散热器来散热. 南桥芯片负责存储设备在硬盘和PCI之间的数据流. 南桥和北桥统称为芯片组. 芯片组在很大程度上决定了主板的功能. 应该注意的是，由于AMD CPU内置了内存控制器，因此AMD平台中的某些芯片组可以采用单芯片方法. 例如，nVIDIA nForce 4将采用不带北桥的设计. 根据AMD的K58，该主板具有内置的内存控制器，因此Northbridge不需要集成内存控制器. 然后，我们进行了研究，但降低了制造芯片组的难度和生产成本. 现在，南北桥芯片在大多数高端主板上都封装在一起，只有一个芯片. 然后，我们着眼于大大改善芯片组的功能.

RAID控制芯片: 它等效于RAID卡，并且可以支持多个硬盘驱动器以形成各种RAID模式. 目前，主板上集成了两种主要类型的RAID控制芯片:

HPT372 RAID控制芯片和Promise RAID控制芯片.

主板的扩展插槽部分

所谓的“插入式部件”是指该部件中的附件可以通过“插入式”安装，而反向安装则可以通过“拉出”安装.

内存插槽: 然后，内存插槽位于CPU插槽下面. 图为DDR SDRAM插槽，然后我们看一下插槽行号为184行.

AGP插槽: 颜色大部分为深棕色，位于北桥芯片和PCI插槽之间. AGP插槽分为1×，2×，4×和8×. AGP4×的插槽中没有间隙，但AGP2×的插槽中没有间隙. 在PCI Express出现之前，AGP图形卡更为流行，其最大传输速度为2133MB / s（AGP8×）.

PCI Express插槽: 随着3D功能的不断改进，AGP越来越无法满足视频处理带宽的需求. 当前，流行主板上的图形卡接口正在转向PCI Exprss. PCI Exprss插槽分为1×，2×，4×，8×和16×. 注意: 当前的主板支持双卡: （NVIDIA SLI / ATI crossfire）

PCI插槽: PCI插槽大部分是乳白色的，这是主板的基本插槽. 可以将其插入软调制解调器，声卡，股票接受卡，网络卡，卡和其他设备.

CNR插槽: 大多数为浅棕色，仅是PCI插槽长度的一半，它可以连接到CNR的软调制解调器或网卡. 然后我们看一下该插槽的前身是AMR插槽. CNR和AMR之间的区别在于CNR增加了对网络的支持并占据了ISA插槽的位置. 它们的共同点是它们都将软调制解调器或软声卡的部分功能移交给了CPU. 然后我们来看一下可以在主板BIOS中启用或禁用该插槽的功能.

外部接口部分

硬盘接口: 硬盘接口可分为IDE接口和SATA接口. 在较旧的主板上，还集成了两个IDE端口. 通常，IDE接口位于PCI插槽下面，并且根据空间垂直于内存插槽（也为水平）. 在新主板上，IDE接口已大大减少，甚至没有被SATA接口取代.

软盘驱动器接口: 用于连接软盘驱动器. 它通常位于IDE接口旁边，该接口比IDE接口短一些. 因为是34针，所以数据线也略窄.

cOM接口（串行端口）: 目前，大多数主板提供两个COM接口，即COM1和COM2，用于连接串行鼠标和外部调制解调器等设备. COM1接口的I / O地址为03F8h-03FFh，中断号为IRQ4. COM2接口的I / O地址为02F8h-02FFh，中断号为IRQ3. 可以看出，COM2接口的优先级高于COM1接口的响应，因此很难在市场上找到基于该接口的产品.

PS / 2接口: PS / 2接口的功能非常简单，只能用于连接键盘和鼠标. 在这种情况下，鼠标连接器为绿色，键盘连接器为紫色. PS / 2接口的传输速率比COM接口的传输速率稍快，但是经过这么多年的使用，尽管大多数主板仍配备此接口，但支持该接口的鼠标和键盘越来越少，并且大型设备制造商也不会基于此接口的设备产品推出. 许多都是带有USB接口的产品，但值得一提的是，由于该接口的使用非常广泛，因此即使使用USB，许多用户也更愿意通过PS. / 2-USB适配器在PS / 2上使用，并且每一代键盘和鼠标产品的寿命都非常长，因此接口仍然非常有效，但是在不久的将来它将被USB接口完全取代. 可能性非常高.

USB接口: USB接口现在是最受欢迎的接口. 它最多可以支持127个设备，并且可以独立供电. 它的应用范围很广. USB接口可根据主板上的电流获得500mA的电流，并支持热插拔，可在即插即用后使用. USB接口可以通过四芯电缆连接，支持高速和低速USB设备访问，其中两根为正电源和负电源，两根为数据传输线. 高速设备的传输速率为12Mbps，低速设备的传输速率为1.5Mbps. 另外，USB2.0标准的最大传输速率可以达到480Mbps. USB3.0可以开始出现在最新的主板中，并将很快推广.

usb界面

LPT接口（并行端口）: 然后用于连接打印机或扫描仪. 默认中断号为IRQ7，带有25针DB-25连接器.

并行端口的三种主要工作模式:

1. SPP标准工作模式. SPP数据是半双工单向传输，传输速率相对较慢，仅为15Kbps，但被广泛使用，因此被设置为默认工作模式.

2. EPP增强了工作模式. EPP采用双向半双工数据传输，其传输速率远高于SPP，可以达到2Mbps. 目前，许多设备都使用了这种工作模式.

3. ECP扩展工作模式. ECP采用双向全双工数据传输. 传输速率远高于EPP，但支持的设备并不多. 当前，使用LPT接口的打印机和扫描仪很少，而使用USB接口的打印机和扫描仪则大多数.

MIDI接口: 声卡的MIDI接口和操纵杆接口是共享的. 接口中的两个引脚用于传输MIDI信号，并且可以连接到各种MIDI设备，例如电子键盘. 在市场上很难找到基于此接口的产品.

SATA接口: SATA的全称是“串行高级技术附件”（串行高级技术附件，它是基于行业标准的串行硬件驱动程序接口）计算机主板功能，由英特尔，IBM，戴尔，APT，迈拓和希捷集团共同提出在2001年秋季的IDF会议上计算机主板功能，希捷宣布了Serial ATA 1.0标准，并正式宣布建立了SATA规范. SATA标准硬盘的外部传输速率的理论值已提高到150MB / s，比PATA标准ATA / 100高50％，比ATA / 133高约13％. 速率也可以扩展到2倍和4倍（300MB / s和600MB / s）.

根据其开发计划，尚未使用的SATA也可以通过增加时钟频率来提高接口传输速率，从而使硬盘也可以超频.
