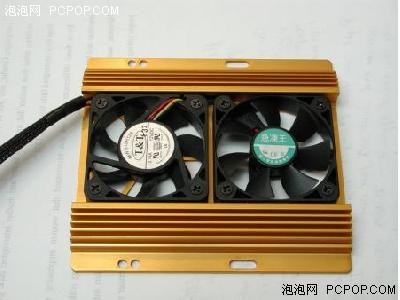

硬盘散热器

将那个硬盘散热器去掉一边改成这个样子

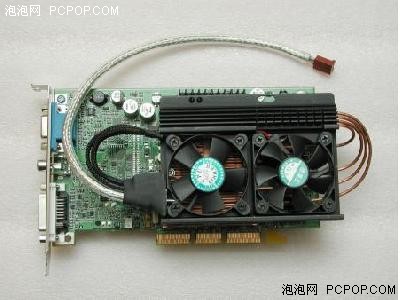

加扇安装到显卡，侧面图

正面

经过测试其最高温度只有26.7度。

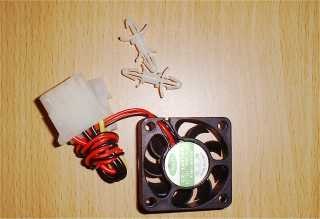

● 两面来风！让显卡更凉快的绝招

我们知道，目前来说电脑中主要热源是CPU，其次就是显卡了。CPU的散热方法已经很多，这里我就不再多说，那么怎样帮显卡散热呢，就是靠一个散热风扇吗？这显然是不够的，你会否想过在显卡背上加多一个风扇呢？

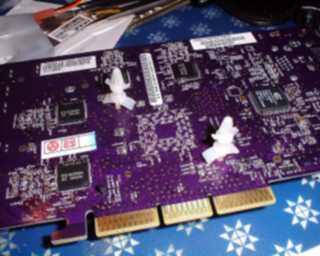

如果以前需要安散热器在显卡背上，只需要把贴在GPU后面就可以。但现在的GPU背后有大量IC，已经不能像以前那样直接贴上去了，但可以试试这个方法。当然先需要观察显卡，看看自己的显卡的背面是怎样的，有没有办法可以装上风扇，确定一下。

其实这次的制作非常简单，其实大家都可以想想有什么好的创意。现在是夏天了，真的需要注意机箱内部的散热。

● 用上自行车螺帽！九州风神散热显卡

大家都知道当年9500软改9700的事情，这块显卡走的也是这个方向。此卡是由蓝宝代工的，做工品质没得说，有很好的超频基础。

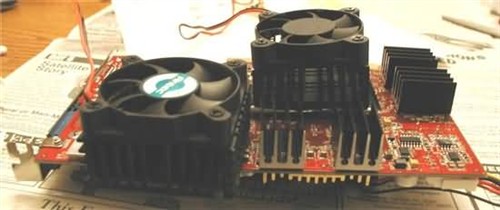

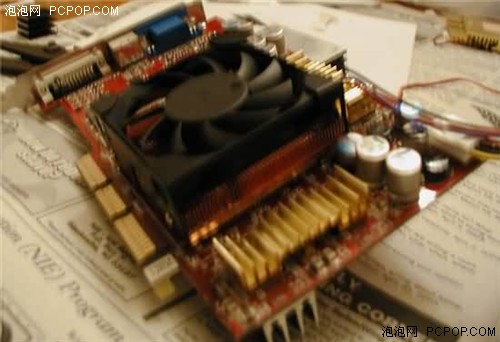

让我们来看看DIYer自制的散热系统。这个DIYer嫌弃普通的显卡散热系统效率不够，直接上了CPU的散热风扇！风扇使用的是九州风神的。

比较有意思的是因为找不到合适的固定螺丝，这个DIYer拿自行车辐条的螺帽来固定，不得不佩服DIYer的创意啊。

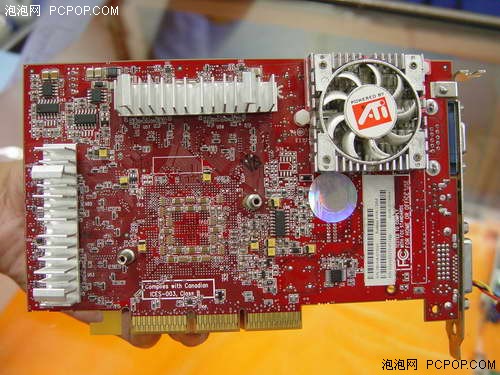

这块显卡的改装比较别致的地方是，仿照某些主板的设计，给显卡的供电系统也加散热风扇，要知道，随着显卡频率的提高，供电系统的热量也是随着加大的。给显存散热，也是采用散热片。

● P4纯铜散热！GF4-TI 4600显卡散热改造

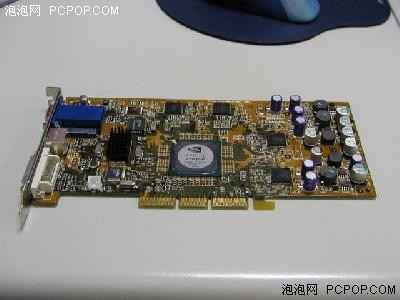

当年火热的GF4-TI 4600

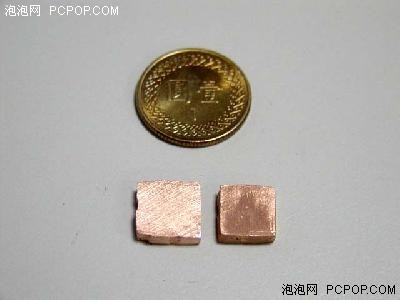

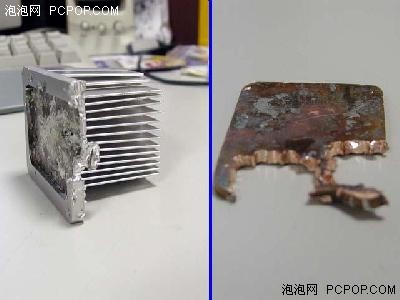

铜片从废的散热器上拆下的

切割成这个样子

P4主板北桥散热片，从中间切开(共用了四个)

先从背面开始改造，在背面贴上铜块

用于P43.06的纯铜散热器，将它安装在显卡芯片上

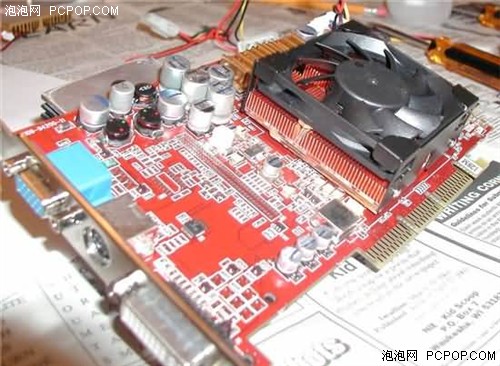

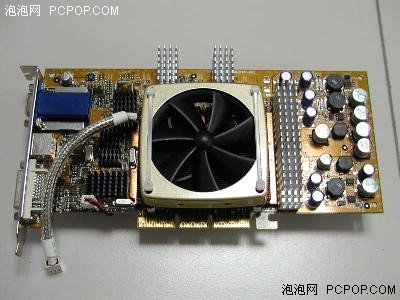

完成图

由于改造完已经是深夜并未对它进行测试，但理论上改装之后的散热效果会得到明显的提升。

● 超频能力大改善！ATI显卡疯狂打造实录

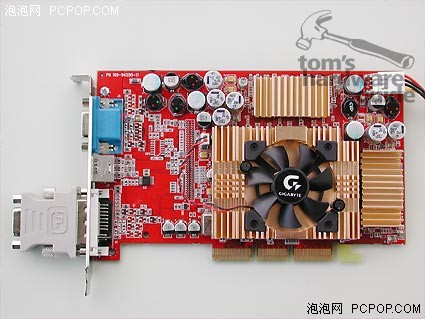

改造的显卡是Gigabyte(技嘉) Maya II 9700 Pro，当然你也可以把这种方法应用在其它Radeon(镭)系列的显卡上，因为它们几乎都采用了相同的布线。

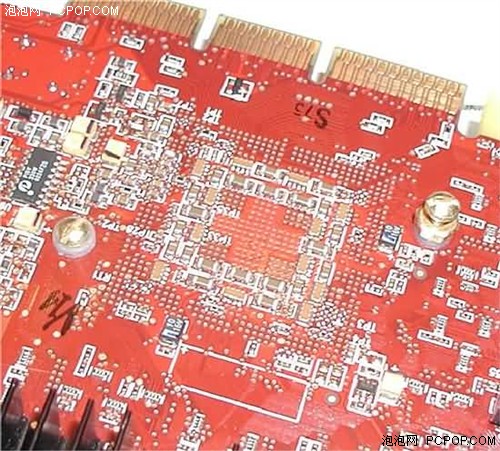

移除原来的散热片，然后你就用90%或更高纯度的异丙醇把GPU上的杂质清理干净。你会发现在GPU(绿色部份）和FCPGA的周边围着一圈镀银的垫圈。在大部分Radeon 系列的显卡中这个垫圈的高度都要比核心高，因而GPU核心并不能够和散热片完全接触，这将严重地影响到散热效果。这里采用的办法是打磨垫圈，在打磨完成之后我涂上导热硅胶，这样就能够获得非常好的效果。

新显卡散热片显然与PCB板不那么容易结合在一起，因此为了达到更理想的效果，我们需要在散热片上钻一个孔。钻孔是非常危险的行为，所以之前我们要做好充分的准备工作。首先，我们要测量好散热片和PCB板的尺寸，然后用铅笔在散热片上做好记号（为了方便做记号，你可以用绝缘胶布把散热片盖住，然后在胶布上做记号）。尽量在散热片的两边都做上精确的记号。

最后一步是完成安装。把散热片上的胶布全部清理掉，但在进行最终安装之前你应该测量一下打磨后散热片的深度。因为打磨后的垫圈将要涂上散热粘合剂，所以只有在适合的距离才能保整有很好的接触面积。接着是用异丙醇完全地清理GPU，以使散热粘合剂和GPU核心更牢固地结合起来。

为了得到更加理想的散热效果，我还进行了进一步的改造。

够酷吧，DIY能使我们在享受到高性能的同时，还得到美的享受和提高自己的动手能力，何乐而不为呢？Just Do It!
