·市场时机（Time to Market）。软件用户要面临同业竞争，软件提供商也要面临同业竞争。以最快的速度争夺市场先机非常重要。

架构的种类

根据我们关注的角度不同，可以将架构分成三种：

·逻辑架构、软件系统中元件之间的关系，比如用户界面，，外部系统接口，商业逻辑元件，等等。

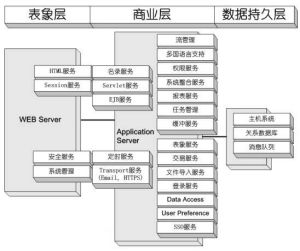

比如下面就是笔者亲身经历过的一个软件系统的逻辑架构图

图2、一个逻辑架构的例子

从上面这张图中可以看出，此系统被划分成三个逻辑层次，即表象层次，商业层次和数据持久层次。每一个层次都含有多个逻辑元件。比如WEB服务器层次中有HTML服务元件、Session服务元件、安全服务元件、系统管理元件等。

·物理架构、软件元件是怎样放到硬件上的。

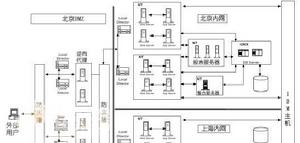

比如下面这张物理架构图描述了一个分布于北京和上海的分布式系统的物理架构，图中所有的元件都是物理设备，包括网络分流器、代理服务器、WEB服务器、应用服务器、报表服务器、整合服务器、存储服务器、主机等等。

图3、一个物理架构的例子

·系统架构、系统的非功能性特征，如可扩展性、可靠性、强壮性、灵活性、性能等。

系统架构的设计要求架构师具备软件和硬件的功能和性能的过硬知识，这一工作无疑是架构设计工作中最为困难的工作。

此外，从每一个角度上看，都可以看到架构的两要素：元件划分和设计决定。

首先，一个软件系统中的元件首先是逻辑元件。这些逻辑元件如何放到硬件上，以及这些元件如何为整个系统的可扩展性、可靠性、强壮性、灵活性、性能等做出贡献，是非常重要的信息。

其次，进行软件设计需要做出的决定中，必然会包括逻辑结构、物理结构，以及它们如何影响到系统的所有非功能性特征。这些决定中会有很多是一旦作出，就很难更改的。

根据作者的经验，一个基于的系统架构，有多少个数据表，就会有多少页的架构设计文档。比如一个中等的应用系统通常含有一百个左右的数据表，这样的一个系统设计通常需要有一百页左右的架构设计文档。

构架描述

为了讨论和分析软件构架，必须首先定义构架表示方式，即描述构架重要方面的方式。在 Rational Unified Process 中，软件构架文档记录有这种描述。

构架视图

我们决定以多种构架视图来表示软件构架。每种构架视图针对于开发流程中的涉众（例如最终用户、设计人员、管理人员、系统工程师、维护人员等）所关注的特定方面。

构架视图显示了软件构架如何分解为构件，以及构件如何由连接器连接来产生有用的形式 【PW92】，由此记录主要的结构设计决策。这些设计决策必须基于需求以及功能、补充和其他方面的约束。而这些决策又会在较低层次上为需求和将来的设计决策施加进一步的约束。

典型的构架视图集

构架由许多不同的构架视图来表示，这些视图本质上是以图形方式来摘要说明“在构架方有重要意义”的模型元素。在 Rational Unified Process 中，您将从一个典型的视图集开始，该视图集称为“4+1 视图模型”【KRU95】。它包括：

用例视图：包括用例和场景，这些用例和场景包括在构架方有重要意义的行为、类或技术风险。它是用例模型的子集。

逻辑视图：包括最重要的设计类、从这些设计类到包和子系统的组织形式，以及从这些包和子系统到层的组织形式。它还包括一些用例实现。它是设计模型的子集。

实施视图：包括实施模型及其从模块到包和层的组织形式的概览。 同时还描述了将逻辑视图中的包和类向实施视图中的包和模块分配的情况。它是实施模型的子集。

进程视图：包括所涉及任务（进程和线程）的描述，它们的交互和配置，以及将设计对象和类向任务的分配情况。只有在系统具有很高程度的并行时，才需要该视图。在 Rational Unified Process 中，它是设计模型的子集。
