7. P3_1 = 0; //给P3_1赋值0，引脚P3.1就能输出低电平GND

8. } //由于一直为真，所以不断输出高、低、高、低……，从而形成方波

9. }

将某引脚的输入电平取反后，从另一个引脚输出：（ 比如 P0.4 = NOT( P1.1) ）

代码

1. #include //该头文档中有单片机内部资源的符号化定义，其中包含P0.4和P1.1

2. void main( void ) //void 表示没有输入参数，也没有函数返值，这入单片机运行的复位入口

3. {

4. P1_1 = 1; //初始化。P1.1作为输入，必须输出高电平

5. While( 1 ) //非零表示真，如果为真则执行下面循环体的语句

6. {

7. if( P1_1 == 1 ) //读取P1.1，就是认为P1.1为输入，如果P1.1输入高电平VCC

8. { P0_4 = 0; } //给P0_4赋值0，引脚P0.4就能输出低电平GND

--------------------------------------------------------------------------------

2 51单片机C语言编程实例

9. else //否则P1.1输入为低电平GND

10. //{ P0_4 = 0; } //给P0_4赋值0，引脚P0.4就能输出低电平GND

11. { P0_4 = 1; } //给P0_4赋值1，引脚P0.4就能输出高电平VCC

12. } //由于一直为真，所以不断根据P1.1的输入情况，改变P0.4的输出电平

13. }

将某端口8个引脚输入电平，低四位取反后，从另一个端口8个引脚输出：（ 比如 P2 = NOT( P3 ) ）

代码

1. #include //该头文档中有单片机内部资源的符号化定义，其中包含P2和P3

2. void main( void ) //void 表示没有输入参数，也没有函数返值，这入单片机运行的复位入口

3. {

4. P3 = 0xff; //初始化。P3作为输入，必须输出高电平，同时给P3口的8个引脚输出高电平

5. While( 1 ) //非零表示真，如果为真则执行下面循环体的语句

6. { //取反的方法是异或1，而不取反的方法则是异或0

7. P2 = P3^0x0f //读取P3，就是认为P3为输入，低四位异或者1，即取反，然后输出

8. } //由于一直为真，所以不断将P3取反输出到P2

9. }

注意：一个字节的8位D7、D6至D0，分别输出到P3.7、P3.6至P3.0，比如P3=0x0f，则P3.7、P3.6、P3.5、P3.4四个引脚都输出低电平，而P3.3、P3.2、P3.1、P3.0四个引脚都输出高电平。同样，输入一个端口P2，即是将P2.7、P2.6至P2.0，读入到一个字节的8位D7、D6至D0。

第一节：单数码管按键显示

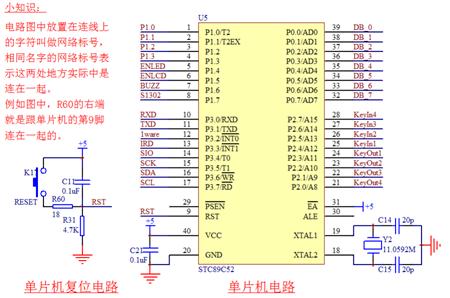

单片机最小系统的硬件原理接线图：

1. 接电源：VCC（PIN40）、GND（PIN20）。加接退耦电容0.1uF

2. 接晶体：X1（PIN18）、X2（PIN19）。注意标出晶体频率（选用12MHz），还有辅助电容30pF

3. 接复位：RES（PIN9）。接上电复位电路，以及手动复位电路，分析复位工作原理

4. 接配置：EA（PIN31）。说明原因。

发光二极的控制：单片机I/O输出

将一发光二极管LED的正极（阳极）接P1.1，LED的负极（阴极）接地GND。只要P1.1输出高电平VCC，LED就正向导通（导通时LED上的压降大于1V），有电流流过LED，至发LED发亮。实际上由于P1.1高电平输出电阻为10K，起到输出限流的作用，所以流过LED的电流小于（5V-1V）/10K = 0.4mA。只要P1.1输出低电平GND，实际小于0.3V，LED就不能导通，结果LED不亮。
