纸张共享|电力路由器的发展与关键技术

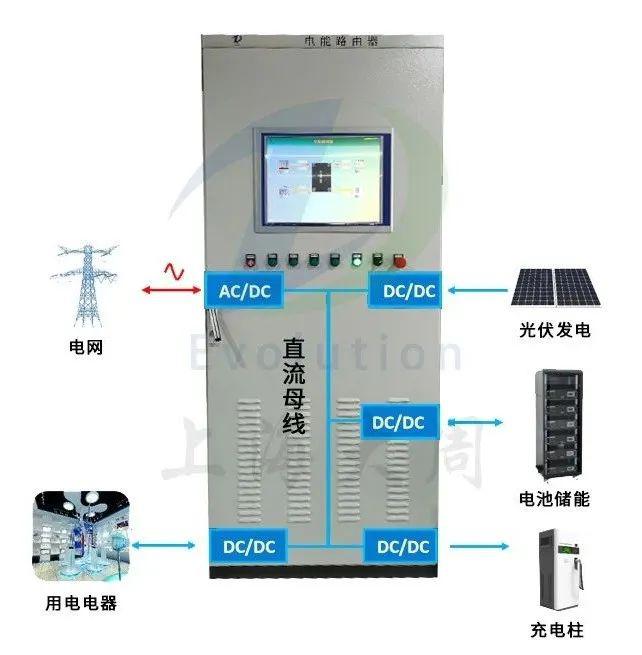

光存储充电能量路由器的物理图片

01

背景和意义

未来的电力系统是由自下而上的电力自治单位通过对等互连形成的. 它是一个开放的，互连的，对等和共享的系统；该系统需要高度的信息和能力集成，并且需要准确，连续，快速和灵活的控制方法；在这种背景下，基于电力电子技术的“电力路由器”的概念应运而生. 电能路由器具有信息流和电能流高度集成的特点，可用于解决节点关系严重不平等，节点自治性差以及每个节点的自由度严重不平衡的问题. 在传统电网中. ，可以提高电网的韧性，兼容性和经济性，从而使电能的生产商，运营商和用户获得更多价值.

动力路由器的结构和功能仍在发展，人们从不同的角度有不同的理解. 从电源系统的角度来看，电源路由器是用于有源配电网和智能电源终端的电源管理调节器. 从互联网系统的角度来看，电力路由器是将物理系统和信息系统深度集成的网络节点. 设备通过通信接口，实现了信息流与能量流的相互制约. 从电力电子学的角度来看，电力路由器是一种多端口，多级联，多流，多形式的电力电子转换器. 从用户的角度来看，功率路由器是一种电磁能量转换设备，由完全控制的功率电子开关设备和高频变压器组成. 除了传统变压器的电压转换，电气隔离和能量传输的基本功能外，它还可以实现诸如功率补偿，谐波控制，电网互连，新能源设备的电网连接，即插即用和电气等功能. 能量路由.

02

原理

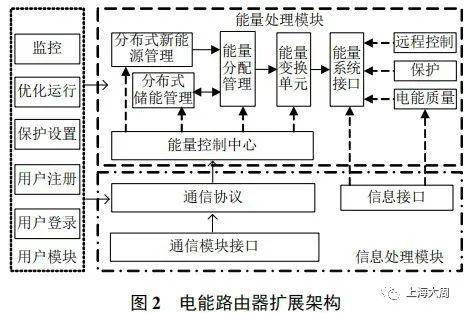

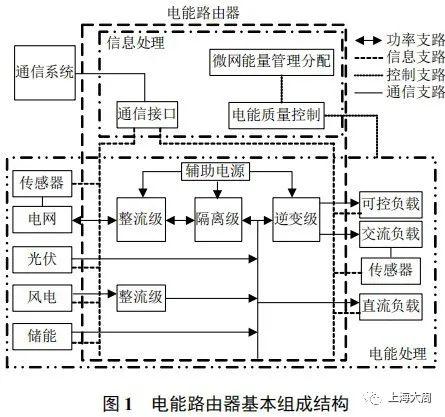

电源路由器的基本架构包括三个功能模块: 通信单元，控制单元和电源单元. 其中，功率单元由多级功率电子转换单元组成路由器技术论文，具有交流和直流电压电平转换，交流和直流电流波形转换，即插即用路由器技术论文，电气隔离等功能；通信单元包括路由器的两个内部通信接口和外部通信接口. 内部通信部分负责每个组合单元和控制器之间的信息通信. 外部通信接口通过各种形式的通信总线与外部系统（其他对等或上级节点设备）交换信息. 控制单元从通信单元接收信息. 从功率单元反馈的信息由内部电能质量管理单元控制，以实现功率路由器和微电网内的能量平衡.

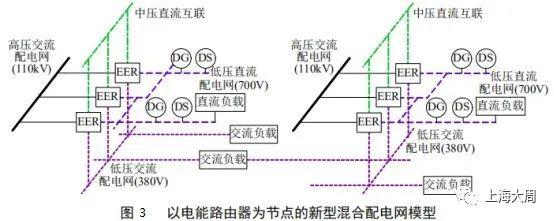

电力电子技术的多元化发展为电能路由器的发展奠定了技术基础. 电力电子设备正朝着高功率密度，高能量密度，高效率，智能化和模块化的方向发展，并呈现出新的功能. 这些功能大大提高了电力电子设备的转换效率和路由能力. 包括电能路由器的技术基础. 随着能源互联网形式的多样化，电能路由器的联网形式也呈现出多样化的趋势.

03

基本功能

可以为新能源发电和分布式储能设备提供即插即用的AC和DC接口. 它可以实现电压转换，电气隔离，可控的能量流并提高电能质量. 它可以根据故障条件或系统需求自主运行. 与主网络分开并连接到电网，以提高电网的自愈能力. 它可以快速实现能量路由，确保每条线的电力需求的快速匹配可以实时共享信息，实现信息流控制的能量流和能量流控制的信息流

04

应用和关键技术

具有不同路由形式的变换单元组合技术，根据不同的应用需求即插即用技术，实现性能优化的协调控制技术，相应的通信技术和能源管理技术

03

摘要

如您所见，电源路由器将成为能源互联网中的关键设备. 随着能源互联网概念和实践的进一步发展，功率路由器的概念和结构也将发生更多变化，其功能也将从单一的功率转换和路由功能扩展到多种形式的能量转换和路由. 路由功能，然后发展成为真正的“能源路由器”的概念和结构.
