桶形移位寄存器_逻辑移位器_流水线cpu设计(2)

3b100:out<={4b0,in[7:4]};

3b101:out<={5b0,in[7:5]};

3b110:out<={6b0,in[7:6]};

3b111:out<={7b0,in[7]};

endcase

end

2:begin

if(in[7]==0)

begin

case(amount)

3b000:out<=in;

3b001:out<={1b0,in[7:1]};

3b010:out<={2b0,in[7:2]};

桶形移位寄存器 ARM桶形移位器

3b011:out<={3b0,in[7:3]};3b100:out<={4b0,in[7:4]};3b101:out<={5b0,in[7:5]};3b110:out<={6b0,in[7:6]};3b111:out<={7b0,in[7]}; endcase

end

else

begin

case(amount)

3b000:out<=in;

3b001:out<={1b1,in[7:1]};3b010:out<={2b10,in[7:2]};3b011:out<={3b100,in[7:3]};3b100:out<={4b1000,in[7:4]};3b101:out<={5b10000,in[7:5]};3b110:out<={6b100000,in[7:6]};3b111:out<={7b1000000,in[7]};endcase

end

end

3:begin

case(amount)

3b000:out<=in;

3b001:out<={in[0],in[7:1]}; 3b010:out<={in[1:0],in[7:2]}; 3b011:out<={in[2:0],in[7:3]}; 3b100:out<={in[3:0],in[7:4]}; 3b101:out<={in[4:0],in[7:5]}; 3b110:out<={in[5:0],in[7:6]}; 3b111:out<={in[6:0],in[7]}; endcase

end

default:;

endcase

endmodule

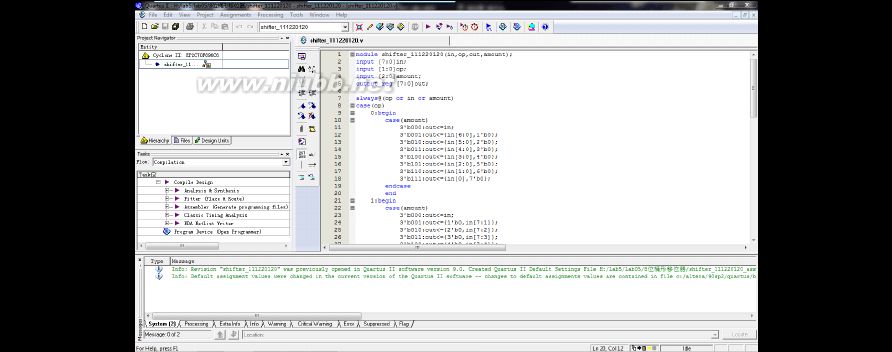

建立代码文件：

桶形移位寄存器 ARM桶形移位器

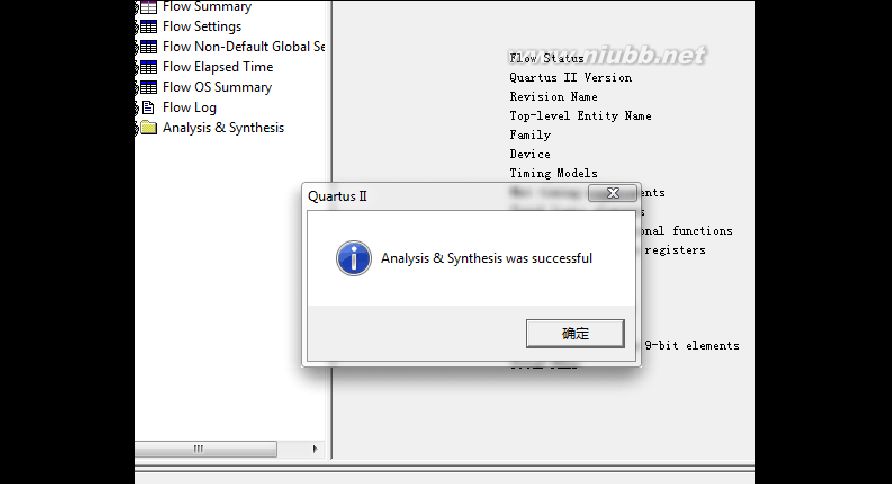

分析综合成功：

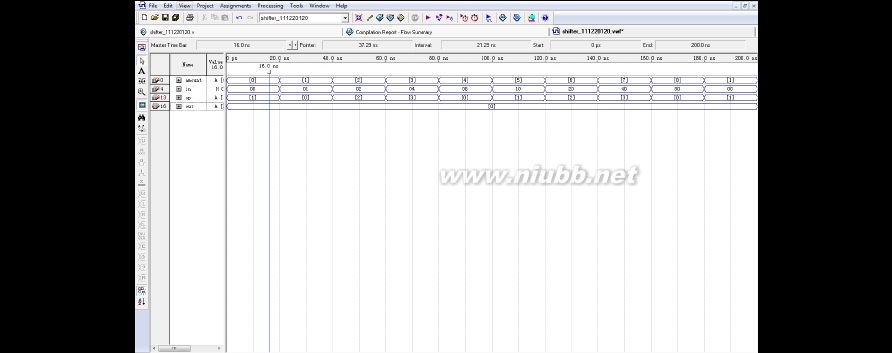

建立仿真：

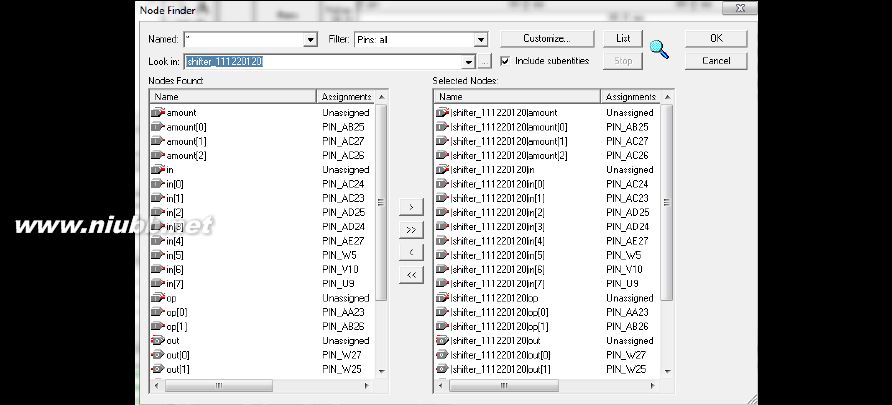

桶形移位寄存器 ARM桶形移位器
