九针显示

九针接口显示技术在早期计算机系统的早期很普遍，包括三针，四针，六针，七针，九针，25针信号接口等等，例如286之前的PC系统和自动控制系统，该计算机系统已升级为15针VGA接口，并且九针显示器在PC应用中不再常见. 但是，由于设备稳定或更新较慢，因此某些旧设备在CNC或工业行业中通常不可用. 显卡会及时更新，仍然存在应用九针显示器的情况，但是市场上的九针显示器（或其他不规则接口显示器）已不再常见，因此九针的信号显示或视频模块也需要升级. 方便实现设备的通用性.

下面介绍九针显示器或其他不规则信号接口的升级方法: 通过转换GBS 8218视频信号，可以轻松升级和替换旧的九针信号.

九针显示的几种常见信号模式

MDA九针显示标准:

MDA标准是IBM开发的第一个PC视频显示标准. 它仅支持字符显示，无图形，无彩色显示和无灰度. 因此，它的使用非常有限.

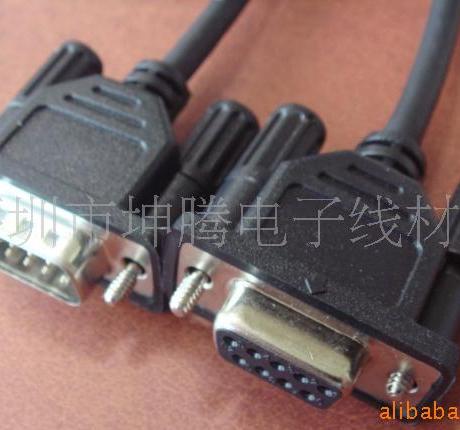

MDA显示标准字符显示规格为80列* 25行，分辨率为720 *350​​. 行频为18.432khz，场频为50hz，信号接口采用九针D型接口. 以下是MDA标准的定义:

1 GND（接地）

2 GND（接地）

3个NC（空）

4个NC（空）

5个NC（空）

6个亮度（亮度），TTL电平

7个视频（视频）TTL电平

8个H-SYNC（行同步）TTL电平

9 V-SYNC（场同步）TTL电平

CGA九针显示标准:

CGA似乎是MDA的替代品，它比MDA具有更多的两个功能，即彩色显示和图形显示. 其最高分辨率为640X200，但此方法只能显示单一颜色. 在彩形显示模式下工作时，分辨率非常低，仅达到320X200. 它的线频为15.7khz，场频为60hz. 它指定了两种接口形式，一种是9针D形接口，并且插针的排列方式与MDA接口相同. 另一种是输出NTSC复合视频信号，因此NTSC TV可用作计算机监视器.

EGA九针显示标准:

EGA当时是辅助图形适配器. 与CGA兼容的软件. 最高分辨率为640 * 350，水平频率为21.8khz，场频率为60hz. 可以设置为单色显示. 其信号接口也使用D形9针，其布置与MDA和CGA相同.

VGA九针显示标准:

VGA九针标准包括线频率高于31k的信号和不规则的线和场频率低于31k的信号. 常见的九针定义如下:

1红色（红色）

2绿色（绿色）

3蓝色（蓝色）

4个HSYNC（行同步）

5个VSYNC（字段同步）

6 RGND（红色接地）

7 GGND（绿色接地）

8 BGND（蓝色接地）

9 SGND（同步接地）

GBS8218信号转换器可以转换各种MDA电脑上触屏接口九针，CGA，EGA，非标准VGA信号（3针，4针电脑上触屏接口九针，7针，9针，25针信号接口，单色，多色，黑白信号）转换成VGA标准显示信号，直接连接到计算机LCD，CRT显示器，投影仪等，轻松升级您原来的旧显示系统，画质清晰，性能稳定，广泛用于工业显示器，数控机床，自动化控制和许多其他领域.

GBS 8218信号源支持:

黑白信号

单色信号（绿色，，蓝色）

多色信号（非真彩色信号源）

RGB Sog（绿色同步信号）

RGBHV（独立同步）

RGBS（复合同步）

G（单色灰度复合同步）

如有任何疑问，请与我联系QQ: 85187710电话: 13714086170

GBS 8218视频转换器已经过严格的测试，适合替换和升级工业控制机器，注塑机，CNC机床和自动化领域中的旧非标准显示器. 您的沟通将唤起旧设备的有效性，同时还可以节省金钱和宝贵的时间.

联系支持: 唐宫电话: 0755-82057080手机: 13714086170

QQ: 85187810邮件: gonbes.tang@gmail.com

地址: 深圳市福田区八卦四路硕泰大厦4楼W区
