Intel Haswell在CPU中意味着什么

Intel Haswell在CPU中是什么意思？我的朋友说，不清楚CPU中的英特尔Haswell是什么？以下是一个小系列，向您介绍CPU中Intel Haswell的相关知识. 欢迎阅读. 对CPU中Intel Haswell的了解Intel Haswell是Intel目前正在开发的微处理器体系结构，该体系结构由Intel的俄勒冈团队负责开发，以取代当前的Intel Ivy Bridge和Intel Sandy Bridge. 与常春藤桥一样，采用22纳米工艺. 根据英特尔的“ Tick-Tock”战略和产品路线图，基于英特尔Haswell微体系结构的处理器将于2013年3月至6月发布. 英特尔在2011年IDF上演示了基于Haswell微体系结构的芯片. 1继承自Intel Ivy Bridge的功能/英特尔Sandy Bridge 14级管道（到目前为止一直使用英特尔酷睿微体系结构）；除了某些极限性能/服务器平台外，所有处理器型号均与Intel HD Graphics显示核心集成.

新确认的生产工艺/工艺更成熟的22纳米工艺； 2个更成熟的3D三栅极晶体管;多核主流处理器产品全部是本机四核；高速缓存的每个内核都有一个独立的64KB L1高速缓存（32KB数据高速缓存+ 32KB指令高速缓存）；每个内核具有独立的256KB L2缓存；所有内核最多可以共享32MB的三级缓存. 新的处理器缓存设计；指令集AVX2指令集（或Haswell新指令集，包括矢量聚合散布，位处理以及对FMA3的支持）提高了AES-IN指令的性能； I / O总线，处理器插槽，内存接口，芯片组3使用QPI总线，单向数据传输性能具有四个规格: 4.8GT / s，5.2GT / s，6.4GT / s，甚至8.0GT / s. 下层处理器仍在芯片组和处理器之间. 使用DMI总线，单向数据传输性能具有2.5GT / s和5.0GT / s的两个规范. 新的处理器插槽: 台式机版本为LGA 1150，移动版本为rPGA 947和BGA1364. ]英特尔明确表示，英特尔Haswell将不会与现有的英特尔处理器平台向后兼容.

对双通道DDR3-1600的本地支持；企业级Haswell-EP / EX内核还将支持八通道DDR4；新的8系列芯片组: 支持USB3.0，并提供多达6个连接端口；支持SATA 6.0Gb / s，并提供多达6个连接端口；优化软盘数据传输性能，改善数据访问和响应能力，尤其是固态驱动器； 4优化英特尔智能响应技术及其支持的驱动程序；为固态驱动器TRIM支持提供完整的磁盘阵列； Intel Lake Tiny技术提高了固态驱动器和机械硬盘混合在一起的传输性能；使用32纳米工艺；它将在2013年第二季度上市，英特尔明确声明基于英特尔Haswell微体系结构的处理器将与英特尔Sandy Bridge一样，与微体系结构相同，它将不会与旧芯片组向后兼容. 内置显示核心集成显示核心将支持DirectX 11.1和OpenGL 3.2. 继续加强3D图形处理性能，支持HDMIintel haswell处理器，DisplayPort，DVI，VGA连接端口标准；支持三屏显示信号独立输出；新的Intel HD Graphics具有三种不同版本的显示核心intel haswell处理器，分别名为GT1，GT2和GT3.

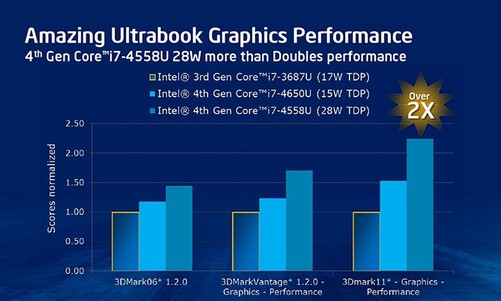

GT1具有6个操作单元和1组纹理单元，定位入口级别； GT2有20个操作单元和2组纹理单元，位于主流5级；最先进的GT3拥有40个操作单元和4个租赁纹理单元，但仅适用于移动平台. 当前的Intel Ivy Bridge的集成显示核心最多只能有16个操作单元. 但是，显示核心的架构仍然相同. 由于架构和过程不变，因此显示核心的尺寸和规格得到了极大的改善，因此随之而来. 核心英特尔Haswell微体系结构处理器的热量输出急剧上升. 桌面版可以突破100瓦，移动版可以达到57瓦. 电源管理处理器芯片将带有完整的电压调节研究super6. 至尊笔记本电脑设计的TDP版本仅为15W，并且还将使用封装在同一芯片上的多个芯片，类似于英特尔的设计. Westmere的不同之处在于，这次芯片组和处理器集成在处理器基板上.
