led点阵书写显示屏的触控笔的制造方法

专利名称: led点阵书写显示屏的触控笔的制造方法

技术领域:

本发明涉及一种LED点阵书写显示屏，尤其涉及一种用于LED点阵书写显示屏的触控笔.

背景技术:

目前，LED点阵写入显示器的触控笔的连接是有线连接，即，触控笔通过信号线直接连接到显示控制器. 例如，中国专利申请No.201010119780.3，申请公开No.CN101788866A，申请公开日期2010年7月28日，发明专利公开“一种基于手写输入的LED点阵显示屏”手写笔，类似文献有很多报告和优点是每个人都熟悉的. 但是，有线触控笔不方便使用，而且使用灵活.

发明内容

发明内容本发明的目的是提供一种用于LED点矩阵写入显示屏的触控笔. 触控笔通过红外线无线连接到点矩阵显示屏的控制器. 为了达到上述目的，本发明的技术方案如下:

一种用于LED点矩阵书写显示屏的触控笔led点阵书写屏程序，其包括笔体和用于在显示屏上输入笔迹轨迹信号的光电晶体管，并且还包括微控制器，红外发射管和电池. 单片机分别连接到红外发射管，光电晶体管和电池. 单片机用于处理由光电晶体管输入的手写轨迹信号，并控制红外发射管发出手写轨迹信号. 优选地，在所述单片机与所述红外发射管之间还连接有晶体晶体管，用于放大所述红外发射管的发射功率. 优选地，单片机还分别连接到多个用于遥控和扩展功能的操作键. 本发明的有益效果

本发明通过设置在触控笔上的红外发射管将手写的轨迹信号发送到LED点阵显示器的控制器，并实现了无线连接，这使得LED点阵显示器在编辑和修改时更加有效. 显示内容. 为了方便和灵活；优选地，本发明提供的多个操作键可以扩展诸如用作红外的功能，并且结构简单，成本低廉，适合批量生产.

图. 附图说明图1是LED点阵书写显示画面的触控笔的外观图. 图. 图2是图1所示的触控笔的剖视图. 3;图. 图. 图1和图2. 图2是触控笔的优选电路. 图. 图5是图1至图3所示的触控笔的另一优选电路. 1和2.

具体实现

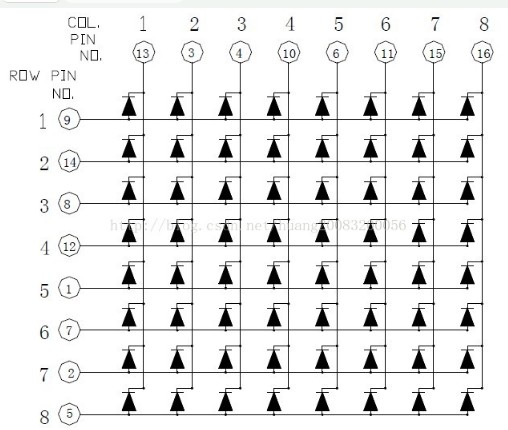

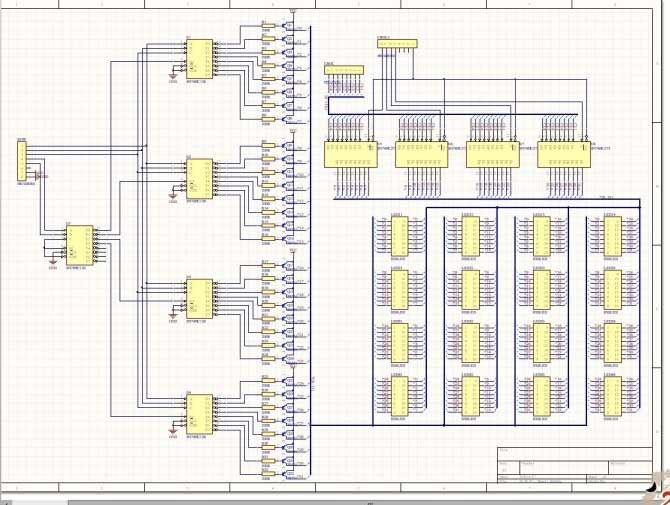

为了进一步解释本发明的原理和结构，现在将参考附图详细描述本发明的优选实施例. 然而，提供实施例仅用于说明和解释，并且不能用于限制本发明的专利保护. 范围. 如图1所示led点阵书写屏程序，用于LED点矩阵写入显示屏幕的触控笔被用在显示器上. 图1，图2和图3. 3包括笔体1和光电晶体管2，用于在显示屏幕（未示出）上输入笔迹. 信号还包括单片机7，红外发射管8和电池3. 引脚P1. 2，Pl. 如图4所示，单片机7的VDD和VSS分别连接到红外发射管8的正电极，光敏晶体管2的集电极连接到电池3. 电池3的正极连接到单片计算机7的引脚VDD，电池3的负极连接到单片计算机7的引脚VSS，红外线发射管8的负极. ，以及光电晶体管. 2个发射极连接；单片机7用于处理光电晶体管2输入的手写轨迹信号，并控制红外发射管8发出手写轨迹信号. 普通的LED点矩阵显示器仅具有显示内容的扫描亮点. LED点阵写入显示屏在编辑和修改显示内容时还具有X轴显示器和Y轴显示器的扫描亮点信号. 当设置在触控笔上的光电晶体管2接触显示屏上的LED时，接收到的X轴显示和Y. 显示的扫描亮点信号是手写轨迹信号；光电晶体管2是3DU7型的光电晶体管，单片机是W79E822A型的芯片单片芯片，红外发射管8是峰值波长为940nm，直径为3mm的红外发射管，电池3是电池. 3. 6V可充电手机锂电池和一支手写笔，为电池3（未显示）提供充电接口. 如图1所示. 如图4所示，优选地，为了使红外发射管8发射的手写轨迹信号更好，增加了放大红外发射功率的8550型贴片晶体管5. 晶体管5的集电极和红外发射管8连接. 晶体管5的阳极连接到引脚P1. 如图2所示，单芯片微型计算机7的图2中的第二电阻通过电阻器6，而晶体管5的发射极通过电阻器4连接到电池3的正电极. 如图5所示，最好增加操作键9、10、11、12、13、14、15、16、17；操作键9、10、11、12、13、14、15、16. 一个和17的引脚连接到引脚P1. 3，P0. 0，P0. 1，P0. 2，P0. 3，P0. 4，P0. 5，P0·6和P0. 微控制器7分别如图7所示. 操作键9、10、11、12、13、14、15、16、17的另一端

The

引脚通常连接到电池3的负极，用于远程控制和扩展功能. 提到具体实施

优点和有益效果是，通过笔上的红外发射管，笔迹轨迹信号被传输到LED点阵屏的控制器，实现了无线连接，使显示屏更加有效. 编辑和修改显示内容时. 为了方便和灵活性. 优选地，实施例中提供的多个操作键可以扩展诸如用作红外的功能，并且结构简单且成本低廉，适于批量生产. 上面所描述的仅仅是本发明的特定实施例

，各种实施例不限制本发明的实质. 阅读说明后，技术领域的普通技术人员可以对上述方法进行特定的实现.

修改或变形应视为属于本发明的保护范围.

索赔

1. 用于LED点阵书写显示屏的触控笔，包括笔体和用于在显示屏上输入笔迹轨迹信号的光电晶体管，其特征在于，还包括单片机，红外发射管和连接电池的电池. 红外发射管，光电晶体管和电池，并用单片机处理光电晶体管输入的手写轨迹信号，并控制红外发射管发出手写轨迹信号.

2. 2.根据权利要求1所述的用于LED点矩阵写入显示屏的触控笔，其特征在于，在所述单片机与所述红外发射管之间还连接有晶体晶体管，用于放大红外发射. 电子管的发射功率.

3. 3.根据权利要求1或2所述的LED点阵式书写显示屏的触控笔，其特征在于，所述单片机还分别连接有多个用于遥控和扩展功能的操作键.

全文摘要

LED点阵显示屏的触控笔，触控笔通过红外线无线连接到点矩阵显示屏的控制器；触控笔包括笔体，光电晶体管，单片机，红外发射管和电池. 单片机分别与红外发射管，光电晶体管和电池连接. 单片机用于处理光电晶体管接触LED时输入的手写轨迹信号，并控制红外发射管发出手写轨迹. 信号;本发明将有线触控笔改进为无线触控笔，使得在编辑和修改显示内容时，LED点阵显示器更加方便灵活. 触控笔上设置的多个按键可以扩展到红外遥控装置，结构简单，成本低廉，适合批量生产.

文档ID G06F3 / 033GK102360253SQ20111033743

公开日期2012年2月22日申请日期2011年11月1日优先权日期2011年11月1日

发明家关存中申请人: 关存中
