Opencv实现分水岭算法进行图像分割

目标

•使用分水岭算法的基于掩模的图像分割

•学习功能: cv2.watershed（）

原理

任何灰度图像都可以看作是一个拓扑平面，灰度值高的区域可以被视为山峰，灰度值低的区域可以被视为山谷. 我们在每个山谷中填充不同颜色的水. 随着水位的上升，不同山谷中的水汇合并汇合. 为了防止不同山谷的水汇合，我们需要在水汇合处修建水坝. 不断灌溉和修建水坝，直到所有山峰都被淹没为止. 我们建造的水坝就是图像的分割. 这是分水岭算法背后的原理.

但是这种方法通常会导致过度分割，这是由图像中的噪声或其他不规则因素引起的. 为了减少这种影响，OpenCV使用基于蒙版的分水岭算法. 在此算法中，我们需要设置哪些谷点将收敛而哪些谷点不会收敛. 这是一个交互式图像分割. 我们要做的就是标记我们知道的不同对象. 如果一个

该区域必须是前景或对象，因此请使用颜色（或灰度值）标签对其进行标记. 如果某个区域绝对不是对象而是背景，则使用另一个颜色标签. 不能确定为前景或背景的其余区域标记为0. 这是我们的标签. 然后实现分水岭算法. 每次灌溉时，我们的标签都会更新，并且当两个不同颜色的标签相遇时，我们会建立一个银行

大坝，直到所有峰都被淹没，最后我们得到的边界物体（坝）的值为-1.

代码

在下面的示例中，我们将使用距离变换和分水岭算法将对象彼此分割.

如下所示，这些靠在一起. 即使您使用阈值运算，它们仍然是彼此相邻的.

我们首先找到这些的近似估计值，然后使用Otsu的二值化方法.

import cv2
import numpy as np
from matplotlib import pyplot as plt
img = cv2.imread('image/coins.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret,thresh = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY_INV+cv2.THRESH_OTSU)

结果图:

现在，我们要消除图像中的所有白噪声，这需要使用形态学中的open操作. 为了去除物体上的小孔，我们需要使用形态封闭操作. 因此，我们现在知道，靠近对象中心的区域必须是前景，而远离对象中心的区域必须是背景. 无法确定的区域是之间的边界.

因此，我们必须提取必须为的区域. 蚀刻可以去除边缘像素. 其余的肯定可以是. 当之间没有接触时，此操作有效. 但是因为彼此接触，所以我们还有另一个更好的选择: 距离变换加上合适的阈值. 接下来，我们需要找到绝对不是的区域. 这需要扩展操作. 扩张可以将对象的边界扩展到背景中. 这样，在处理边界区域时，我们可以知道这些区域必须是前景，而这些背景必须是背景.

我们不知道如何区分其他地区. 这就是分水岭算法的作用. 这些区域通常是前景和背景的交界处（或两个前景的交界处）. 我们称这个边界. 通过从绝对是背景的区域中减去绝对是前景的区域来获得边界区域.

kernel = np.ones((3,3),np.uint8)
opening = cv2.morphologyEx(thresh,cv2.MORPH_OPEN,kernel,iterations= 2)
sure_bg = cv2.dilate(opening, kernel,iterations=3)
dist_transform =cv2.distanceTransform(opening, 1, 5)
ret,sure_fg = cv2.threshold(dist_transform, 0.7*dist_transform.max(), 255, 0)
sure_fg = np.uint8(sure_fg)
unknown = cv2.subtract(sure_bg, sure_fg)

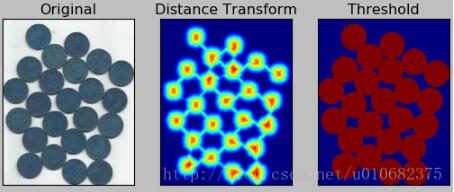

如结果所示，在阈值化后的图像中图像分割c语言，我们得到了绝对是的区域，并且也被分割. （在某些情况下，您可能只需要分割前景而无需将对象彼此相邻. 此时图像分割c语言，无需使用距离变换. 腐蚀就足够了. 当然，腐蚀也可以用于提取物体. 前景肯定是Area. ）

现在我们知道背景和是什么，我们可以创建标签（与原始图像大小相同且数据类型为in32的数组），并标记其中的区域. 对于我们确定了分类的区域（前景或背景），请使用不同的正整数标签；对于不确定的区域，请使用0标签. 我们可以使用功能cv2.connectedComponents（）来实现. 它将背景标记为0，其他对象将标记为从1开始的正整数.

但是，我们知道如果背景标记为0，则分水岭算法会将其视为未知区域. 所以我们想用不同的整数来标记它们. 不确定区域（未知区域由cv2.connectedComponents函数的输出中的unknown定义）标记为0.

ret,markers1 = cv2.connectedComponents(sure_fg)
markers = markers1 + 1
markers[unknown == 255] = 0

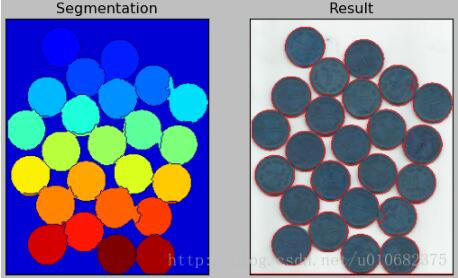

结果使用JET颜表示. 深蓝色区域是未知区域. 的区域必须用不同的颜色标记. 该区域的其余部分是用浅蓝色标记的背景. 标签现在准备就绪.

最后一步: 实现分水岭算法. 标签图像将被修改，边界区域的标记将变为-1.

markers3 = cv2.watershed(img, markers)
img[markers3 == -1] = [255,0,0]

结果如下. 一些的边界分割得很好，而某些的边界分割得不好.

参考: Opencv官方中文版（对于Python）
