僵尸网络浅析（2）

僵尸网络命令控制信道

僵尸网络最为关键的防御链路为命令和控制信道（C&C Channel）。命令跟控制信道的作用是推动控制者和僵尸主机之间的信息交互和释放。命令跟控制信道也决定了僵尸网络的命令跟控制精度或者健壮性。一旦命令和控制信道发生故障，攻击者将会丧失对僵尸网络的控制。因此命令跟控制信道是进攻双方厮杀控制权的关键点。随着进攻对抗的更新，攻击者也在提高僵尸网络在健壮性方面的切实发挥。僵尸网络命令跟控制信道主要在拓扑结构跟命令控制协议两方面体现。

僵尸网络拓扑结构

僵尸网络的拓扑结构是命令信道的基本属性之一，拓扑结构跟僵尸网络的层析划分跟通信模式有直接关联。一般而言，僵尸网络的拓扑结构能界定为纯中心结构、纯P2P结构及其混合结构三类。

图1 纯中心结构僵尸网络

图1为纯中心结构僵尸网络，纯中心结构僵尸网络通常引入客户端-服务器模式（CS模式），僵尸主机主动向C&C服务器发起请求。控制者通过C&C服务器向僵尸主机下发控制命令及资源。按照寻址模式，纯中心结构僵尸网络又可以分为静态中心结构跟动态中心结构。“静态”指的是C&C服务器的IP地址或者域名是静态不变的，通常硬编码在僵尸程序里。“动态”是指C&C服务器的IP地址或者域名是动态变化的，通常是算法生成，而算法被编码到僵尸程序内，如DGA僵尸网络。

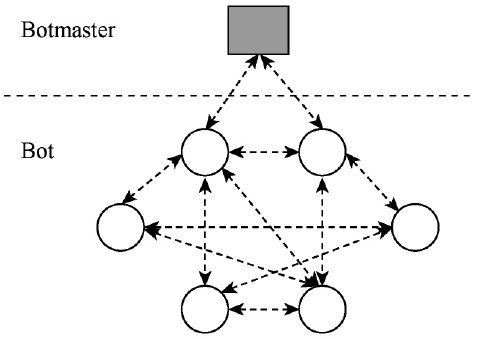

图2 纯P2P结构僵尸网络

图2为纯P2P结构僵尸网络，该类别僵尸网络可以较好解决纯中心结构僵尸网络单点失败的弊端。纯P2P结构僵尸网络中的僵尸主机均扮演着服务器和客户端的角色。一旦其中某个节点被识别和封堵，其他的节点仍然可以成为资源提供者及信息的传递者，其不依赖脆弱性中心节点的特点让其无法被劫持、测量和关闭。因此，P2P结构的僵尸网络的健壮性更强，抗击打能力很强。

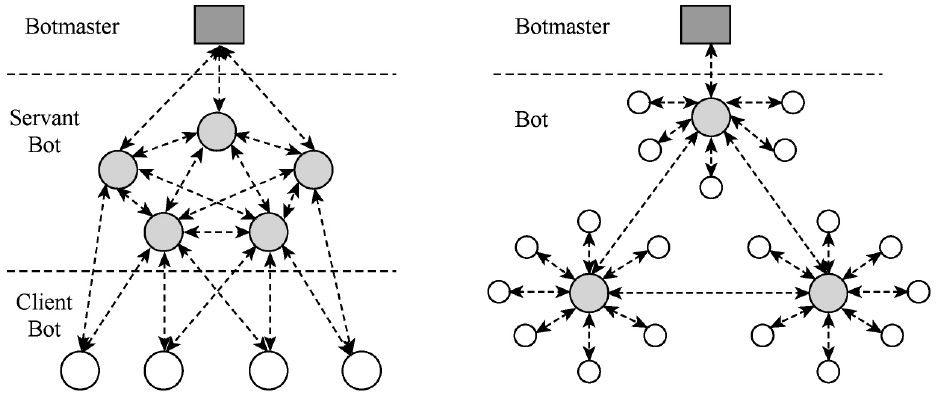

图3 混合结构僵尸网络

图3为混合结构僵尸网络，一般说来，混合构架僵尸网络是纯中心结构僵尸网络和纯P2P结构僵尸网络的结合，同时具备中心结构和P2P结构，如图3中左图为整体上展现中心结构，而上半部分为P2P结构，下半部分为C/S结构。图3中右图为整体上展现P2P结构僵尸网络，而在局部呈现C/S结构。

僵尸网络命令控制协议

僵尸网络常见的命令控制协议包含IRC协议、HTTP协议、P2P协议等。基于IRC协议的僵尸网络是最早发生的僵尸网络。该协议最为简单，控制者可通过公共IRC实时下发命令，具有较高的通信强度。IRC僵尸网络命令控制实现过程主要分为几个阶段，首先控制者在IRC服务器中建立一个，然后僵尸程序按照硬编码的地址信息加入，等待控制者下发的命令。命令的公布主要有Topic方式跟Privmsg方式。Topic方式主要是僵尸程序接收频道的通告信息，获取命令，而Privmsg方式为控制者通过或一对多模式向僵尸主机发布指令。

HTTP协议具有很高的穿透性，能穿透防火墙、IDS，基于HTTP协议的C&C协议可以混杂在正常的HTTP请求流量中不易被看到，命令下发延迟低，支持对通信内容的加密。因此攻击者也长期使用HTTP协议作为僵尸网络控制命令协议之一。在控制者下发命令时，会事先将命令内容公布在选定的Web网页中，僵尸程序会按照硬编码的地址请求获得。在实现信息回传时，僵尸程序通过Post方式将本机信息如bot ID、IP地址、MAC地址、操作系统、窃密信息等发送给控制者。传统的HTTP僵尸网络大多采用静态寻址模式，C&C信道很容易被攻击人员辨识和抑制。基于该事实，攻击者尝试使用动态访问模式来提高僵尸网路控制命令信道的健壮性，代表性的优化协议或模式有Fast-Flux和Domain-Flux。Fast-Flux基于多个IP和单一域名之间映射关系的快速切换来推动，可以隐藏恶意资源跟钓鱼网站的真实IP。Domain-Flux的本质是多域名到单个IP之间的动态映射。实现的核心为域名生成算法（DGA）。

P2P僵尸网络可以分为结构化P2P和非结构化P2P，结构化P2P僵尸网络基于结构化P2P协议推动，采用基于分布式Hash表的Overnet协议，在获得命令时僵尸程序以日期跟随机数（0-31）作为输入，通过算法生成32个不同hash key，通过P2P网络查询这些hash key值获取控制者指令。非结构化P2P僵尸网络内的僵尸主机间以无结构化方式进行联结。具体地，包含泛洪方式，即Random思想的Sinit僵尸网络随机生成Ipv4地址并逐一对其进行访问验证，也包括交换模式，即每位僵尸主机维护一份包含节点信息的peer list，定期随机挑选其中的个别节点进行通讯，获取攻击者指令和升级节点信息。基于P2P协议的僵尸网络在健壮性方面较基于IRC和HTTP协议的僵尸网络有所改进，但是其控制跟命令过程却存在疑问，如命令认证的不完备，容易遭到索引污染或者Sybil攻击，也就是P2P僵尸主机的渗透或者劫持。

僵尸网络的演化及新动向

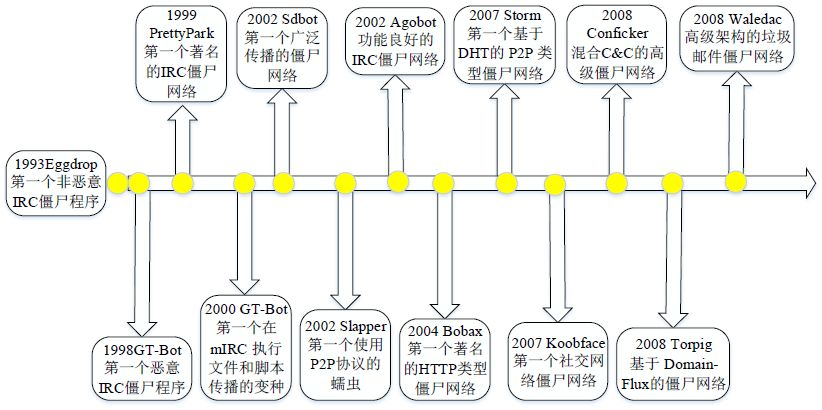

图4 僵尸网络PC攻击阶段

从僵尸网络开始发生目前，僵尸网络经历了多次发展跟改良。按照僵尸网络发生时间顺序，可以将僵尸网络的演进过程划分为PC攻击阶段（1998-2008）和广泛攻击阶段（2009-）。如图4所示为僵尸网络的PC攻击阶段，该阶段主要是僵尸网络以感染网络客户个人终端主机（PC机）为主。如图5所示为僵尸网络广泛攻击阶段。这一阶段的僵尸网络以多种类终端、多类型设备为感染对象。僵尸网络的这两个阶段在感染对象类型、控制命令模式或者伤害行为等方面存在差别。从近些年僵尸网络的演进变化来看，僵尸网络在控制命令模式、传播扩展、影响范围等方面发生了新的差异趋势，首先，控制跟命令模式非常隐蔽。为了提升僵尸网络适应新的网络环境，攻击者不断改进僵尸网络控制跟命令模式，实现非常隐蔽的控制。攻击者使用HTTP协议作为C&C协议推动命令跟控制，与此同时，攻击者使用特殊的寻址模式如DGA或者Random P2P来避开基于规则的封堵。在僵尸网络协同性方面僵尸网络，为了防止发生大面积主机群体性网络行为而导致网络管控人员的警惕，攻击者往往会削弱僵尸网络的群体性，除非执行定向性攻击如DDoS攻击，因而，僵尸网络也发生了小规模化和局部化特征。其次，传播载体变得广泛。随着互联网的演进和信息技术的进步，网络空间中不断涌现新的智能化元素，如智能家居、物联网设备等。攻击者也会运用这种智能化设备削减僵尸大军。典型的实例为发生了基于匿名网络Tor的僵尸网络Skynet、基于TDL-4的僵尸网络、基于智能电脑的僵尸网路Geinimi、基于移动社交网络的僵尸网络、基于云服务的僵尸网络、基于智能家居的僵尸网络Thingsbots、基于物联网设备的僵尸网络Mirai等。

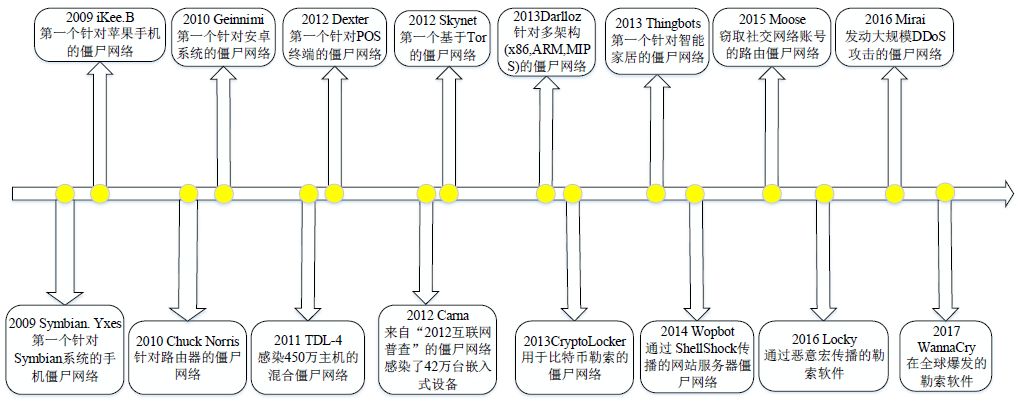

图5 僵尸网络广泛攻击阶段

最后，僵尸网络恶意行为非常多样化。僵尸网络主要是为了完成攻击者的恶意目的来建立跟实融紧密联络，僵尸网络的防御行为与隐私紧密联络，僵尸网络的防御行为与政治对立紧密联系。

僵尸网络对抗

僵尸网络对抗问题仍然是安全社区的热门话题。而僵尸网络对抗工作可以分为僵尸网络测试和僵尸网络遏制，检测工作以便发现僵尸主机、通信活动、C&C服务器，而打击工作则强调运用主动消灭手段将僵尸网络骚扰降至最低。

僵尸网络检测

根据不同的分类标准或者不同的视角，僵尸网络测试有多种分类方式，如根据僵尸网络架构的测试方式分类，按照僵尸网络控制跟命令协议的监测方式分类等。本文将僵尸网络测试方式根据测量科技出现的时序更迭大致分为两大类：基于蜜网的监测科技和基于入侵检测系统（IDS）的监测科技。基于入侵检测系统的僵尸网络测试方式既发生了这些分支如基于行为的测试手段和基于混合模式的测试方式。总得说来，僵尸网络测试方式的分类大概如图6所示。各种方式的对比情况如表格1所示。

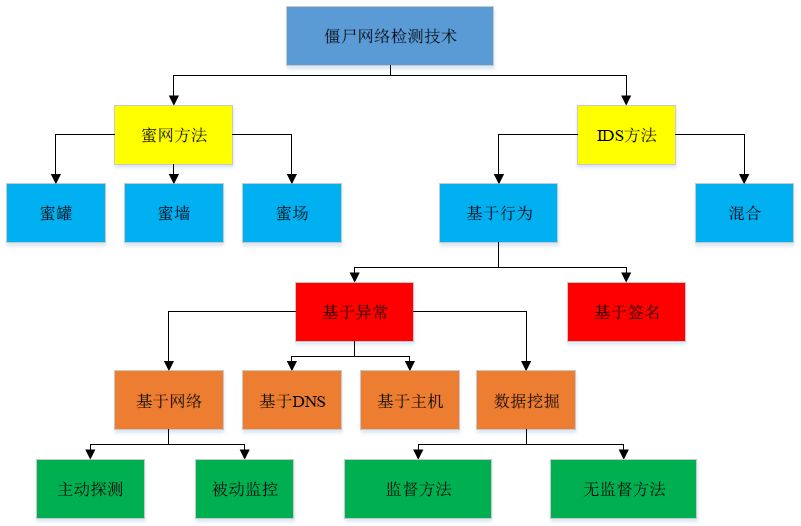

图6 僵尸网络测试技术

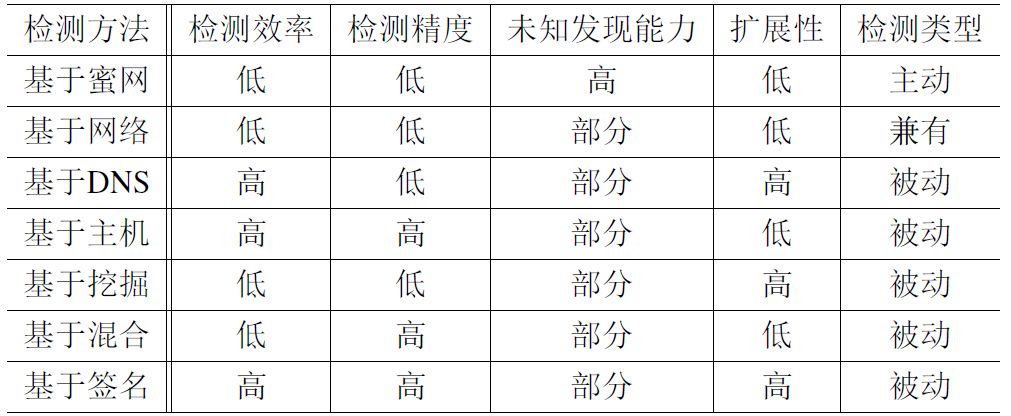

表1僵尸网络测试方式对比情况

僵尸网络遏制

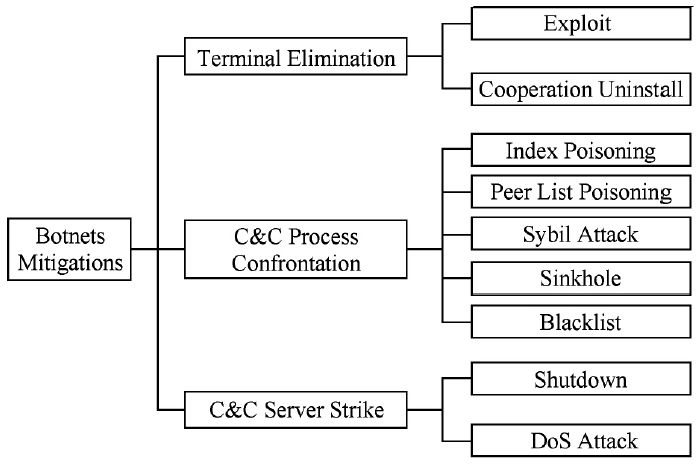

图7僵尸网络遏制手段

通过测试分析掌握了僵尸网络相关信息后，研究人员必须联合有关组织跟部门、运用科技方式对僵尸网络传播和通信进行对抗，该种行为一般称为遏制（Mitigation），如图7所示，常见形式包含终端清除、命令控制过程对抗或者命令控制服务器打击三类。

终端清除主要指去除未感染终端的僵尸程序。防御人员可以借助挖掘并运用僵尸程序自身漏洞来推动修复，而变得通用的做法是联合小型反病毒公司、系统厂家以及互联网服务提供商（ISP）对感染终端进行定位，帮助用户进行清理。

僵尸网络通信协议在推动过程中或许存在某种脆弱点，比如单点失效问题、控制者身份未辨认、命令时效性未校验等。防御人员运用该类缺陷不仅能干扰和抑制僵尸网络的正常命令下发，甚至可以接管其控制权，该类方法也称为命令控制过程对抗技术。对于P2P僵尸网络而言，常用对抗方式包含索引污染、Sybil攻击或者peer list污染3种。对于中心结构僵尸网络，防御人员可以运用sinkhole的思想将C&C域名指向自主可控的资源，实现僵尸网络的测量或劫持。

直接打击C&C服务器也是常用的对付手段之一，具体办法包含：１）物理关闭，联合网络服务提供商直接取缔和关闭C&C服务器，但攻击者可借助重新建立来修复控制；２）DoS攻击，安全人员向僵尸网络C&C服务器或关键节点发起DoS攻击，延缓僵尸主机正常获取指令时间，降低其可用性。

总结

僵尸网络成为复杂灵活的网络攻击系统，对将来互联网安全带来极大隐患。本文主要对僵尸网络的命令控制信道、僵尸网络的演变及新动向、僵尸网络对抗进行探讨，通过对僵尸网络的探讨介绍，可以对僵尸网络进行初步认识，为有效分析将来僵尸网络演进动向以及积极面对僵尸网络引起的安全威胁做好准备。

参考文献

[1] Feily M, Shahrestani A, Ramadass S. A survey of botnet and botnet detection[C]//2009 Third International Conference on Emerging Security Information, Systems and Technologies. IEEE, 2009: 268-273.

[2] 李可,方滨兴,崔翔,刘奇旭.僵尸网络发展研究[J].计算机研究与发展,2016,53(10):2189-2206.

[3] Silva S S C, Silva R M P, Pinto R C G, et al. Botnets: A survey[J]. Computer Networks, 2013, 57(2): 378-403.
