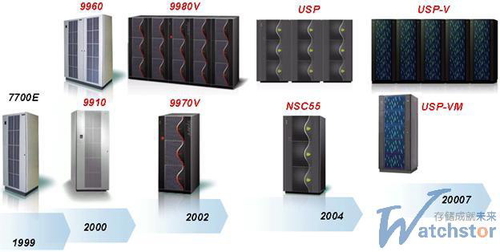

下图是H系公司企业级存储升级发布的总览。

H系公司企业级存储升级发布的总览

补充说明：前阵子笔者主持一个云存储用户大会，据美国惠普一个存储高层领导透露，HP公司已经将储存器融合重新命名。比如所有存储阵列都叫HPStorageworksP系列，那么其实的HPXP系列将属于P9000系列，HPEVA好像是属于P6000系列，HPMSA2000将属于P2000系列，而前几年并购的Lefthand公司的产品是属于P4000系列，不清楚有没有给新收购的H3C的IX3000和IX1000系列留下位置?莫非就叫P1000和P3000系列?而所有的磁带库都叫A系列，所有的NAS叫X系列，因此你们在采购各家存储厂家的产品的之后请留意一下其最新的命名规则。

基于DMX直连矩阵的EMCDMX存储器模式架构

可以说企业级存储行业，2000年曾经EMC公司是进入绝对寡头地位，后面几年逐渐地被两家后起之秀(IBM公司和日立公司)抢了不少份额，可以说以前EMC在传输器模式架构方面拘泥于MOSAIC2000架构仍然能够推动突破。厚积薄发，在2003年2月EMC终于推出了一种划时代的变革产品SymmetrixDMX系列，开始了在企业级存储行业的有力反击。

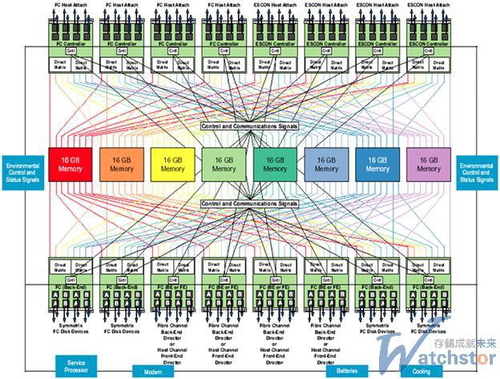

下图是EMCSymmetrixDMX的机制架构图：

EMCSymmetrixDMX的体系架构

我们来探讨一下EMCDMX的设计模式，企业级存储器的设计说究竟还是要解决多个组件高速互连的难题，总线设计终于证明行不通了，交叉开关crossbar的模式被H系抢了先，有没有非常先进的想法呢，俗话说：如果你不能拥有它(实话说这crossbar技术蛮有科技壁垒的)，那么最好的方式这就放弃它换个想法突破，这就是EMCDMX系列打造来后的突显亮点。

DMX存储器的核心交换部分只好就放弃了以前的缓存高速交换机和缓存总线的设计思想，干脆采取了一种各部件直连的机制结构，把主机前端接口和后端硬盘插槽直接接到缓存上以减少了总线和交换机的延迟(也许似乎在缓存上而是有其它转接部件存在以连结前端存储卡和后端存储卡的，但不管怎样样直连DMX听上去也不输给所谓crossbar无阻塞交换架构，总算打平了)。

按照EMC公司官法资料介绍，SymmetrixDMX系列存储器的直连矩阵架构辅以了其专利、有革命性含义的全新DirectMatrixArchitecture(直连矩阵架构)，为可扩充性、灵活性、可用性修改了新轨道。从制度构架设计模式来讲还是有必定道理的。

从2003年第一代SymmetrixDMX存储器启用后，EMC的顶级存储器仍然坚持此种模式架构，包括DMX/DMX2系列(比如DMX800、DMX1000、DMX10001000P、DMX2000、DMX20002000P和DMX3000)，DMX3系列(比如DMX-3950和DMX3)，和DMX4系列(比如DMX-4950和DMX4)，直到2009年EMC又与时俱进地打造了基于Scaleout设计观念的SymmetixV-MAX系列存储器。

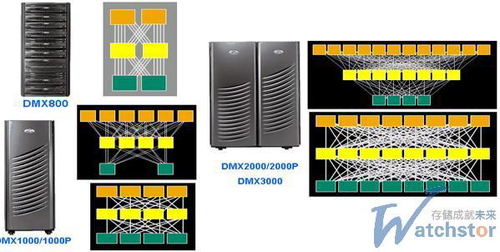

下图是DMX/DMX-2发布的产品分类

DMX/DMX-2发布的产品分类

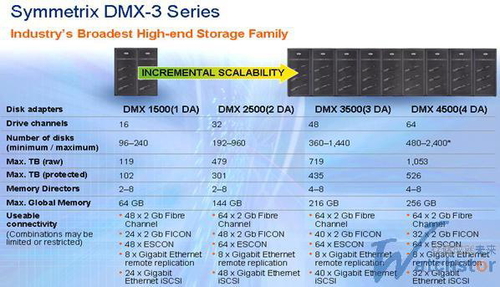

紧接着在上一代的基础上EMC发布了DMX3系列，分为DMX3-950和DMX3两个规格，仍然配备缓存部分DMX直连通道架构

EMC发布DMX3系列

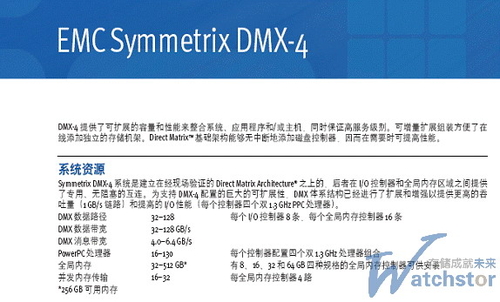

而EMC也马不停蹄在2007年公布了SymmetirxDMX4系列，分为DMX4950和DMX4两个尺寸，磁盘后端接口配备了4Gb/sec的后端光纤通道，其中DMX4最大可以支持到512GB缓存，其缓存直连带宽高达128GB。另外DMX4有一个巨大的看点是2008年初EMC宣布打造业界第一个将在高级存储产品上提供固态内存(solid-statedrives,SSD)的内存器厂家，客户可选择以73GB和146GB二种容量的固态内存(其实目前有了更多SDD磁盘类型的选用)，取代部分磁盘阵列中的传统内存，以加强反应速率，EMC把基于SDD的磁盘当做tier0，SDD改变了传统存储器的好多游戏规则(其实紧接着其它公司也立刻推出了SDD产品)，SDD在随机cache不命中的IO环境中(多用于OLTP交易平台)的体现是比较突显的。

SymmetirxDMX4系列

其实在2009年EMC又突破性地打造了Symmetrixv-max企业级存储器，它将突破现有的scale-up架构，而转向了scaleout架构，此方面会在其它章节中叙述，在本节中就不多叙述了。

逐鹿中原，百花齐放

到底是H系公司的crossbar架构好，还是EMC公司的直连式架构好，有人说交换机灵活扩展，也有人说直连式架构高效迅速，还有人说虽然IBM基于Seascape架构的企业级内存器拥有Power芯片的核动力才是真正的最高性能内存器…其实这是在企业级存储行业在产品选型时就会被提及的难题，也应该广大平台管理员和客户自己好好考量。但有一点是必定的，高速低延迟的背板或直连科技是做企业级大存储器的关键之一。

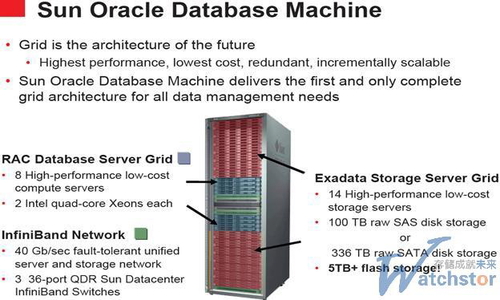

我仍然提出，其实存储器本质上也有一种计算机，所以其它高级服务器器也会遇到相同的难题，比如HP新一代的Superdome刀片开始用上了Infiniband交换机连接多个刀片处理器，而今天很火的一个机器就是Oracle新公布的ExadataVer2.0，据说是速度惊人，说白了其关键核心是独家引入了最先进的Infiniband交换设备——40Gb/secfault-tolerantunifiedserverandstoragenetwork，整个机外部配置了3个36-portQDRSunDatacenterInfiniBandSwitches，也就是通过他把这些个小服务器串接上去高效工作。具体配置见图示。

OracleExadataVer2.0具体配置

统一大缓存内存器的其它产品

比如EMC/HDS以外(HP属于OEM日立的存储设施)，还有一家就是富士通的顶级存储器了。

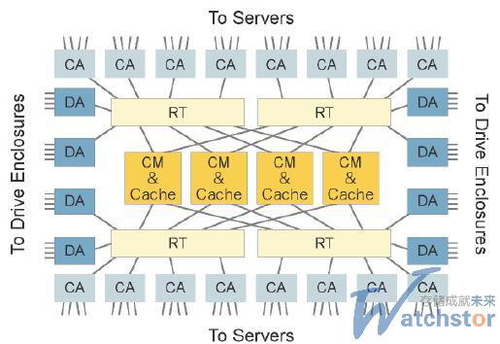

富士通Eternus6000的模式架构图

富士通的内存器也分为两个档次，基于组件化集群构架的Eternus4000系列(上一代是Eternus3000系列)，还有就是企业级的Eternus8000系列(上一代是Etnernus6000系列)。上图是富士通Eternus6000的机制架构图，其基本思想是以高速RT(Router)做为核心交换部件，把控制器CM(即controlmodule，控制器。所有的后端端口均配置在各个CM上，CM本身可以扩充)、前端主机接口卡(CA)和后端磁盘接口卡(DA)连接上去。其整体设计思想与H系公司和EMC公司存储器基本上类似，无非是用高速Router代替了crossbar交换机和DMX直连矩阵。

值得一提的是富士通在控制器上正式使用了高速Intel通用处理器用来提升处理速度，这一点走在H系和EMC公司上面(H系公司的闪存器仍然配备MIPS芯片，而EMC直到2009年最新的V-MAX发布前仍然是采取的powerpc芯片)。

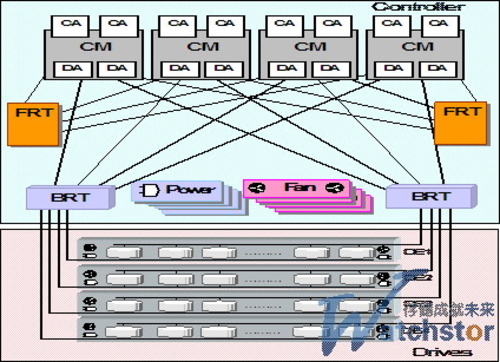

一个完整的富士通6000、8000的连接如下右图：

富士通6000、8000的连接

还有一家NEC公司制造的高档存储器也有配备类似模式架构设计，但在中国顺利案例较少，笔者在本文中也就不多做介绍了。

你们可能会奇怪，为什么没有看到IBM，其实在我看来在行业里赫赫有名的IBMShark系列(目前又叫DS8000系列)即使只是性能强悍，但其核心设计模式是基于Seascape体系构架不断加强和演进，IBMDS8000整个内存器的动力引擎是来自于IBM引以为豪的Power芯片(最新的8700采用了PCI-E快速交换技术)，其实IBM公司这样把存储和主机优势结合在一起设计观念也有业界一个演进态势，也是笔者经常提出的“存储器只是计算机”理论的最佳实践之一，但是因为其模式架构不属于此章节分类(统一大缓存多处理器构架，scaleup的内存器)，因此就不在此章节介绍了。
