冰箱机械式温控器的识别与替换（上）

近段时间笔者维修了同行维修未果而转修的多台由于温控器故障判断或替换不当导致冰箱、冷柜制冷异常的机子，通过事后分析主要是由于部分维修的人员对温控器的认识不够深入，导致替换了参数、规格不符的温控器，致使制冷设备出现制冷温度偏高、制冷温度过低等故障现象，为避免同行走弯路，整理维修笔记撰写成文，供同行学习参考。

一、冰箱温控器分类与应用

电冰箱的温控器主要有机械式温控器和电子式温控器。

机械式温控器主要是靠感温管内气体膨胀与收缩使杠杆发生位移从而使温控器的触点接通与断开实现对压缩机的启／停控制间接控制冰箱箱内的温度。

机械式温控器由于结构简单、造价成本较低，温度控制准确度、灵敏度一般，主要应用于中低端的冰箱、冷柜的温度控制。

④: 你要看是局部结冰还是整个蒸发器结冰先说局部结冰原因有两种1是放的东西帖到后背了2是出水孔处漏水，漏到发泡层里了整体结冰1制冷正常的情况下是开机时间长照成的检查温控器和冷藏蒸发传感器2制冷不好是缺制冷剂照成制冷剂在前半部分喷发(传感器的好坏判断方法，1、用万用表测传感器电阻值，2、用温度计测感温头温度，3、与传感器和温度参数表对比就可以判断了。控制实例110第二章 传感器与前向通道接口技术1172.1 集成温度传感器 lm134及其应用1182.2 ad590集成温度一电流传感器原理及应用1242.3 集成温度传感器 ad590的应用1292.4 gs－800和 gs－130可燃气体传感器1332.5 集成化霍尔开关传感器1352.6 一种新颖实用的氧气/频率转换电路1392.7 mcs－51单片机与...。（已修好了） 松下空调型号na12kc1被雷击 换主板能制冷1分钟自动停机 换传感器无效(空调有三个传感器，一个测量进风口的温度，控制压缩机的开停，一个与蒸发器紧密接触，控制室内风机的开停，还...。

电子式温控器由于控制的温度、准确度、灵明度较高，控制电路相对比较复杂，造价成本较高，一般应用于中、高端智能冰箱。

二、机械式温控器的识别

1．机械式温控器的分类

abb-up6型工业机器人为6轴垂直多关节型结构的机器人，如图1所示，机构简图如图2所示，这种机器人常用于弧焊、搬运、喷漆等作业。③点击"工程"，选择"打开工程"，如图18所示，出现"打开"对话框，选择效果方案所保存的路径文件夹，如图示笔者是存于桌面的"icon及esi玛雅系列声卡机架效果包"下的"常用效果合集"文件夹里，如图19所示，然后选择里面的任何一个效果文件，点"打开"按钮，如图20所示，就可以开启效果了。③ 点击"工程”，选择“打开工程”，如图18所示，出现“打开”对话框，选择效果方案所保存的路径文件夹，如图示笔者是存于桌面的“icon及esi玛雅系列声卡机架效果包“下的“常用效果合集”文件夹里，如图19所示，然后选择里面的任何一个效果文件，点“打开”按钮，如图20所示，就可以开启效果了。

日本鹭宫型冰箱温控器可分为：定温复位型（WDF ）、普通型（WPF ）、化黯型（WSF）等常见类型。鹭宫型温控器一般应用于冰箱，美国兰柯型温控器一般应用于冷柜。

2.机械式温控器的识别方法

（1）外观识别

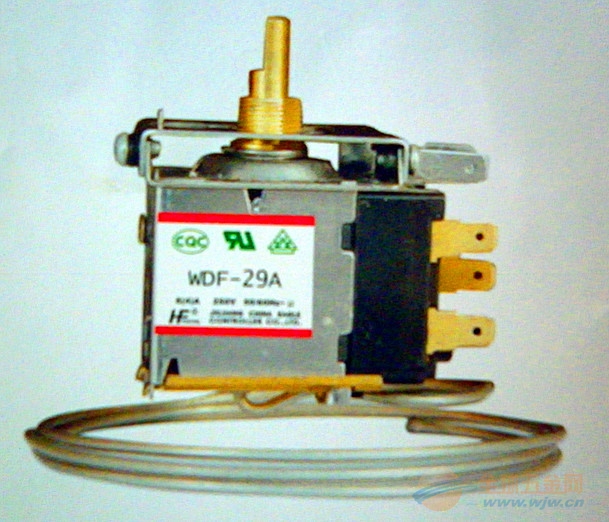

鹭宫型冰箱温控器的外观如图2、3所示。

兰柯型冰箱温控器的外观如图4、5所示。

提示：1）一般WPF系列的为二脚温控，WDF系列的为三脚温控a2）一般鹭宫型的温控器采用不锈钢材料封面板（见图2、3）；3）兰柯型温控器采用镀锌板封面板（见图4、5）。

（2）型号识别

冰箱机械式温控器命名规则（如图6所示）。冰箱机械式温控器解体

以下列举了鹭宫与兰柯型温控器的六种型号、参数供学习参考（如图7～12所示）。冰箱机械式温控器解体

WPF22（见图7）：表示鹭宫型普通压力式温控器冷点断点温度为-22°。
