配电柜内常用电气元件及图形符号说明

断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八

一.三种软件协同作战,同一平台共同完成 1.hydraulic是德国festo公司推出的一款优秀的用以进行气压(液压)元件.气压(液压)回路及其电气控制系统设计与模拟仿真的软件,将cad功能和仿真功能紧密联系在一起,可设计和气(液)压回路相配套的电气控制回路,实现系统的仿真和调试.该软件中提供的各种气压(液压)元件,可方便快捷地构建复杂的气压(液压)系统,并对其进行性能和动作仿真.它还提供了opc接口,可以通过opc技术与其他应用软件通讯,如与plc编程仿真软件通讯,利用此功能,可对plc程序控。 图1 电气一次回路常用图形符号 图2 电气一次回路常用图形符号...。传感器技术与测试系统实验讲义实验部分 编写 北京航空航天大学自动化科学与电气工程学院宇航学院第1节实验一信号的时频域分析及处理 6学时 实验目的 了解时域和频域转换的原理 掌握基本信号的时域和频域分析方法 了解信号处理的原理 掌握数字滤波器及窗函数的原理及应用 掌握信号采样的原理及过程 学习matlab软件编程及进行信号分析的方法 学习labview软件的编程思想及编程方法 学习使用labview的相关功能进行信号分析与处理的方法。

元件平时的运行情况。

1、断路器

低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实

行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图

1P微型断路器 3P微型断路器 塑壳断路器

断路器文字符号为：QF

断路器图形符号为：

单极断路器图形符号 三极断路器图形符号

2、接触器

主要用于交流50hz（或60hz），额定绝缘电压为690v，在ac-3使用类别下额定电压为380v时额定工作电流至95a的电路中，供远距离接通和分断电路，并可与适当的热过载继电器组成电磁起动器以保护可能发生过负荷的电路，位置:插入位置]功耗小、寿命长、安全可靠、节能、优质银触点、高抗熔焊及耐电磨损能力，由电磁系统、触点系统、灭弧系统及其它部分组成，电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 电磁机构输入的电信号： 电压、 电流 1、 电磁机构的结构形式电磁机构组成： 线圈、 铁心(亦称静铁心) 和衔铁(亦称动铁心) ， 1） e 形电磁铁： 多用于交流电磁系统。[0032]如图4所示，一种具有本实用新型的电磁线圈系统定位夹紧装置13的电磁线圈系统自动制造系统，包括具有12个工位的转盘30，通过步进电机31带动分度盘使转盘按顺时针旋转，12个工位上均设有电磁线圈系统定位夹紧装置13，设置在转盘上的12个工位分别为静触头进料位i，接触板进料位2，接触板和静触头检测位3，加焊膏位4，线圈进料位5，线圈检测位6，接触板与线圈焊接位7，第一空位8，静触头与线圈焊接位9，废品出口位10，出料口位11，第二空位12。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触

头用于通断主电路，辅助触头用于控制电路中

常用接触器外形图片

接触器文字符号为：KM

接触器图形符号为：

接触器线圈图形符号 接触器主触头图形符号 接触器辅助常开触头图形符号 接触器辅助常开触头图形符号

3、热继电器

热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

最常见的热继电器图片：

热继电器文字符号：FR

热继电器图形符号：

热继电器元件图形符号 热继电器常开触头图形符号 热继电器常闭触头图形符号

4、中间继电器

中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。其实质

是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量

的扩展。

常见中间继电器图片 <br[工业电器网-cnelc]>

中间继电器文字符号：KA

中间继电器图形符号：

中间继电器线圈图形符号 中间继电器常开触头图形符号 中间继电器常闭触头图形符号

5、按钮

在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20等系列按钮

适用于AC500V、D40V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

常见按钮的图片

按钮文字符号：SB

按钮图形符号：

常开按钮（常用做“启动按钮”） 常闭按钮（常用做“停止按钮”） 复合按钮（常用在电气控制连锁电路中）

按钮颜色要求：

（1）“停止”按钮和“急停”按钮必须是红色。自动空气开关图形符号当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

（4）“点动”的按钮必须是黑色。

（5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。自动空气开关图形符号

6、指示灯

指示灯的作用：

（1）指示设备的运行或停止状态。

（2）监视控制电器的电源是否正常

（3）利用红灯监控跳闸回路是否正常，用绿灯监控合闸回路是否正常

常用指示灯图片 :

指示灯文字符号：HY（).HG(绿色）.HR（红色）.HW （白色)

指示灯图形符号： </br

<br

7、转换开关

万能转化开关由操作机构、面板、手柄和数个触头座等部件组成。

常见万能转化开关图片

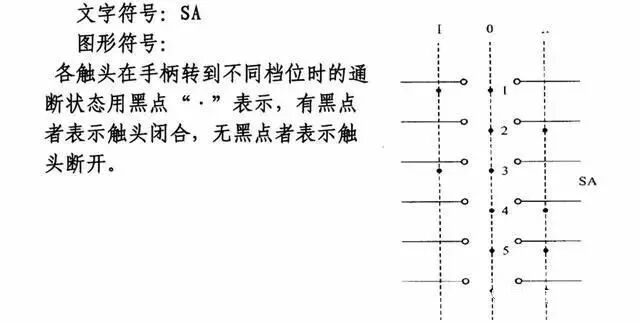

万能转换开关文字符号为：SA

万能转换开关图形符号为：

各触头在手柄转到不同档位时的通断状态用黑点表示，有黑点的表示触头闭合，没有黑点的表示表示触头断开。

8、行程开关

常见行程开关图片

行程开关文字符号为：SQ

行程开关图形符号为：
