多效热泵蒸馏水机的法

专利名称：多效热泵蒸馏水机的法

技术领域：

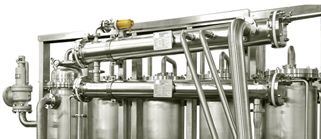

本实用新型涉及一种多效热泵蒸馏水机，属于多效蒸馏水装置。

他的想法是,纽科门蒸汽机的主要缺陷在于每一冲程都要用冷水将汽缸冷却一次,从而耗了大量热量,使绝大部分蒸汽没有被有效利用。蒸发装置在操作过程中，要消耗大量加热蒸汽，为节省加热蒸汽，可采用多效蒸发装置和蒸汽再压缩蒸发器。（ 4 ）水中蒸馏水中蒸馏实际上也是一种间歇蒸馏，与前面介绍的间歇蒸馏不同的是，破碎的柑橘皮被放在水中加热，水固比约为2 ： 1 ，柑橘精油随水沸腾产生的蒸汽带出蒸馏锅。

中焰牌汽油焊割机，由我院研发工程师和专利持有工程师与北京工业大学节能专家组专家厉经多年研究，经国家重点实验室-----北京工业大学钢结构试验中心试用两年证实，比传统乙炔节约企业焊割生产成本近90%，温度达 3150-3300 度 ( 可调节) ，焊、割、烤均可，操作方便，速度快、切缝小、切口平整、不挂渣、不回火，割越用越凉（类似空调冷凝管），切割厚度0.5－400mm，彻底杜绝了乙炔易回火爆燃不安全、成本高、生产废料多、污染严重等缺点，彻底克服了前一代汽油焊割机性能不成熟、不防暴、使用加压、火焰不稳定、积碳多、效率低的过渡型老产品的缺陷，切实达到了即安全环保、又节约企业生产资金的实用效果，是用户实用、满意的终端产品。经国家重点实验室----- 北京工业大学钢结构试验中心试用两年证实，比传统乙炔节约企业焊割生产成本近90%，温度达 3150-3300 度 ( 可调节) ，焊、割、烤均可，操作方便，速度快、切缝小、切口平整、不挂渣、不回火，割越用越凉（类似空调冷凝管），切割厚度0.5－400mm，彻底杜绝了乙炔易回火爆燃不安全、成本高、生产废料多、污染严重等缺点，彻底克服了前一代汽油焊割机性能不成熟、不防暴、使用加压、火焰不稳定、积碳多、效率低的过渡型老产品的缺陷，切实达到了即安全环保、又节约企业生产资金的实用效果，是用户实用、满意的终端产品。9，这样水分蒸发反而会带走皮肤原有的水分，洋甘菊没有问题，是指精油在蒸馏萃取过程中留下来的水，只有毛囊才会吸收到营养，是在提炼精油过程中分离出来的一种100%饱和的纯露，避免有效芳香物质挥发，下面的蒸馏液循环进入蒸馏罐内继续加热蒸发，而花卉水是用精油与其他天然纯植物的保湿剂和美白素等成分按照配方调和而成的，纯露的主要效果是补水。

本实用新型的目的是通过下列技术方案来达到的。

本实用新型包括有三个蒸发器(3、7和12)，蒸发器(3)的进水管和一冷凝器，蒸发器(3)内的进水管上装有喷淋头，蒸发器(3)和(7)之间用管道(4和5)连接，在蒸发器(3)内管道(5)的一端上装有喷淋头，蒸发器(7)和(12)之间用管道(8和10)连接，在蒸发器(12)和冷凝器(16)之间用管道(14)连接，蒸发器(3)和(12)分别设有蒸馏水管道，在冷凝器和蒸发器(3)之间连接有一由蒸发器(171)、压缩机(172)、冷凝器(173)、管道(175)和带有节流阀的管道(176)组成的热泵，热泵的蒸发器(171)装在冷凝器(16)中，热泵的冷凝器(173)装在蒸发器(3)内。蒸发器(16)设有蒸馏水管。

二次蒸汽，经过压缩机的压缩，压力和温度得以升高，热焓随之增加，被送到蒸发器的加热室当作加热蒸汽即生蒸汽使用，使料液维持蒸发状态，而加热蒸汽本 身将热量传递给物料本身冷凝成水。在开机之前，电动阀处于关闭状态，而手动阀处于打开状态，此时电动阀前面的蒸汽管道中存有大量的冷凝水，无法排放，而电动阀后面的管道则因无蒸汽而处于冷状态，当空调开机时，蒸汽电动阀打开，此时，管道中存留的大量冷凝水和蒸汽遇到冷状态管道产生的大量冷凝水汇合一起，冲到干蒸汽加湿器的蒸发罐中，蒸发罐底部的疏水器虽不停地排放冷凝水，但由于冷凝水量太大，仍有不少冷凝水伴随蒸汽通过喷杆的喷孔喷出，直到管道中冷凝水全部排空为止。高压高温的制冷剂蒸汽被压至冷凝器，在冷凝器内，温度较高的制冷剂蒸汽与温度比较低的冷却水或空气进行热交换，制冷剂的热量被水或空气带走而冷凝下来，制冷剂蒸汽变成了液体。

本实用新型与现有技术相比具有下列优点1、本实用新型通过热泵使原先无法利用的冷凝水中的低级能源得以充分有效的利用，故而节能效果显著。

2、本实用新型由于热泵工作时，通过外界输入功而使低温热能向高温转移的同时，由于工质在低温一侧的蒸发而降低了低温一侧即冷凝器的温度，这样，整台机器在任何过程中不需补充冷凝水，所以特别省水。

附图图面说明

图1为本实用新型的结构。

以下本实用新型将(结合附图)对实施例进行详述。

图1所示的本实用新型包括有蒸发器(3、7和12)、蒸发器3的进水管1和冷凝水器16，蒸发器3内的进水管1上装有喷淋头2，蒸发器3和7之间用管道(4和5)连接，在蒸发器7和12之间用管道(8和10)连接，在蒸发器7内管道10的一端上装有喷淋头11，在冷凝器16和蒸发器3之间连接一由蒸发器171、压缩机172、冷凝器173、管道175和带有节流阀174的管道176组成的热泵17，热泵17的蒸发器171装在冷凝器16中，热泵17的冷凝器173装在蒸发器3内，蒸发器(7和12)分别设有蒸馏水管(9和15)。冷凝器16设有蒸馏水管18。

使用实施时，原料水予热后经进水管1和喷淋头2进入蒸发器3中，蒸发器3中状态为温度105℃，压力0.12318MPa，蒸发器7状态为温度100℃，压力0.10332MPa，蒸发器12状态为温度95℃，压力0.08619MPa，热泵17冷端——冷凝器16温度为90℃，其热端——蒸发器3温度为110℃，原料水经蒸发器3、7和12后，残余能量已不足以使水继续汽化，通过热泵17加以外界能量后，温度升至110℃得以再利用。

权利要求1.一种多效热泵蒸馏水机，包括有蒸发器[3、7和12]、蒸发器[3]的进水管[1]和一冷凝水器[16]，其特征是蒸发器[3]内的进水管[1]上装有喷淋头[2]，蒸发器[3]和[7]之间用管道[4和5]连接，在蒸发器[7]和[12]之间用管道[8和10]连接，在蒸发器[7]内管道[10]的一端上装有喷淋头[11]，在冷凝器[16]和蒸发器[3]之间连接一由蒸发器[171]、压缩机[172]、冷凝器[173]、管道[175]和带有节流阀[174]的管道[176]组成的热泵[17]，热泵[17]的蒸发器[171]装在冷凝器[16]内，热泵[17]的冷凝器[173]装在蒸发器[3]内，蒸发器[7]和[12]分别设有蒸馏水管[9和15]，冷凝器[16]设有蒸馏水管[18]。

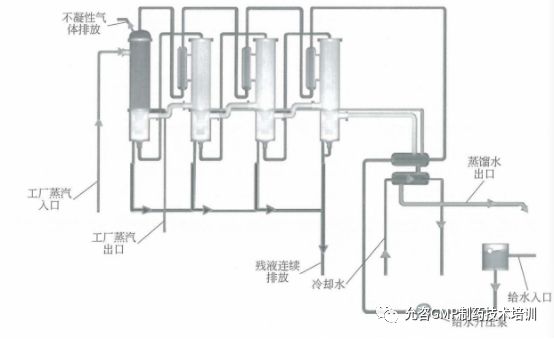

专利摘要一种多效热泵蒸馏水机，包括有三个蒸发器和冷凝水器，在冷凝水器和第一蒸发器之间设有热泵，采用多效蒸发器更充分有效地利用能源，节约用水，利用热泵工作从较难利用的较低温度的热源中吸取热量，通过输入少量的操作能量，使之变为可以利用的高温热源而加热原料水使之蒸发汽化，生产蒸馏水。蒸馏水冷凝器工作原理

文档编号C02F1/04GK2243459SQ96231119

公开日1996年12月25日 申请日期1996年1月18日 优先权日1996年1月18日

发明者刘博渊, 姚自力, 孙平 申请人:常州能源设备总厂
