手机万能充电器电路原理解析

下面以四海通S538型万能充电器为例，介绍其工作原理。四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。面板的尾部并排有1个测试开关（极性转换开关）和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。图1 S538型万能充电器电路图工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压D．2V、输出电流在150mA～180mA。在充电之前，先接上待充电池，看充电器面板上的测试指示灯TEST是否亮。若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1（测试键）才行。具体电路原理如下。振荡电路该电路主要由三极管VT2及开关变压器T1等组成。接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。该电压经开关变压器T 1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。

此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T1-1初级绕组中有电流通过。由于正反馈作用，在变压器T 1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。随着电容C1两端电压不断升高，VT1的b极电压逐渐降低，使三极管VT2逐渐退出饱和区，其集电极电流开始减少，变压器T 1-1初级绕组中产生的磁通量也开始减少。在变压器T 1-2绕组感应的反向电压，使VT2迅速截止，完成一个振荡周期。在VT2进入截止期间，变压器T1-3绕组就感应出一个5．5V左右的交流电压，经VD3整流为直流电压，作为后级的充电电压。充电电路该电路主要由一块软塑封集成块IC1（YLT539）和三极管VT3等组成。从变压器T1-3绕组感应出的交流电压5．5V经二极管VD3整流、电容C3滤波后，输出一个直流8．5V左右电压（空载时），该电压一部分加到三极管VT3的e极；另一部分送到软塑封集成块IC1（YLT539）的1脚，为其提供工作电源。集成块IC1有了工作电源后开始启动工作，在其8脚输出低电平充电脉冲，使三极管VT3导通，直流8．5V电压开始向电池E充电。

当ic1的2脚输入电压（既蓄电池电压）低于6.9v时，ic1的6脚输出高电平，t1导通，j1（聚电器）得电，其动触点与“n/o（常开点）”接通，电源电压通过r2对蓄电池充电，同时led2点亮为充电指示。2、当ic1的2脚输入电压(既蓄电池电压)低于6.9v时，ic1的6脚输出高电平，t1导通，j1(聚电器)得电，其动触点与“n/o(常开点)”接通，电源电压通过r2对蓄电池充电，同时led2点亮为充电指示。该电压经r417输出ovp电压，该电压经连接器cnb/cn403的1脚送到小电路板上的控制芯片oz964sn的2脚，oz964sn的2脚电压升高，当2脚电压上升到2. 0v时，oz964sn内部将从1脚输出电流对外接电容c1进行充电，当1脚电压充至3v时，oz964sn内部将直接关闭11、12、19、20脚输出的脉冲，高压板电路停止工作，实现过电压保护。

当电容C2两端电压超过稳压二极管VDZ1的稳压值时，稳压二极管VDZ1击穿导通，三极管VT2的基极电压拉低，使其导通时间缩短或迅速截止，经开关变压器T1耦合后，使次级输出电压降低。反之，使输出电压升高，从而确保输出电压稳定。过流保护：在接通电源瞬间或当某种原因使三极管VT2的电流过大时，在R5、R6上的压降就大，使过流保护管VT1导通，VT2截止，从而有效防止开关管VT1因冲击电流过大而损坏。同时电阻R6上的压降，使电容C2两端电压升高，此后过流保护过程与稳压原理相同，这里不再重复。三极管VT1是过流保护管，R5、R6是VT2的过流取样保护电阻。图2 万能充电路图绝大部分手机充电器都有充满自停功能，但其实现的方式不同导致其充电效果不同。由于充电电流一般较大，所以在电池充满后如不及时停止会使电池发烫，过度的过充会严重损害电池寿命。设计比较科学的充电器，可以检测出电池充电饱和时发出的电压变化信号，比较精确地结束充电工作。高频开关电源技术高频开关电源电路一般主要包括以下几部分：抗干扰电路（EMI）：由一个线圈和两个电容组成，通常有两级EMI。功能是滤除由电网进来的各种干扰信号，防止电源开关电路形成的高频扰窜电网。

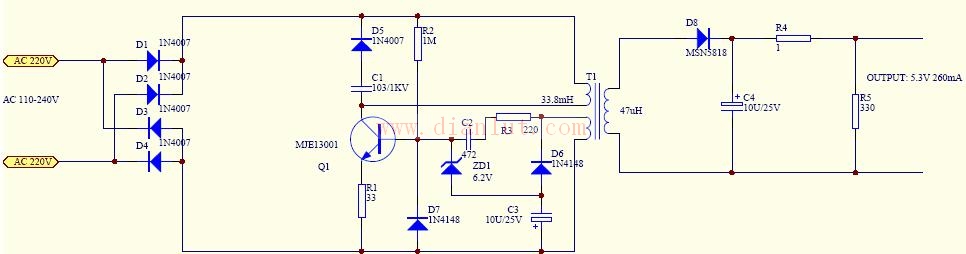

PFC电路：PFC（Power Factor Correction）即“功率因子校正”，主要用来提高电子产品对电能的利用效率。开关电源采用传统的桥式整流、电容滤波电路会使AC输入电流产生严重的波形畸变，向电网注入大量的高次谐波，因此网侧的功率因子不高，仅有0.6左右，并对电网和其它电气设备造成严重谐波污染与干扰。整流滤波电路：高压整流滤波电路由一个全桥（有些简易型的采用半波整流）和高压电解电容组成。把220V交流市电转换成300V直流电。低压整流滤波电路由二极管和电解电容组成。开关电路：一般包含精密稳压、PWM 控制、开关管、驱动变压器。保护电路：好的充电器设计一般都包含各种保护功能，如输入过压保护、输入过流保护、输出过流保护、输出过压保护、输出短路保护、过温保护等。简易自激式开关电源充电器电路下图为一款NOKIA手机通用充电器的电路。主要由开关电源、基准电压、充电控制、放电控制和充电指示等电路组成。该型手机充电器的电路非常简单，实为一自激式开关电源，全部采用分立器件组成，成本低廉。图3 手机通用充电器的电路AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。

L2中的感应电动势经R8、C2正回馈至Q2 b极，Q2迅速进入饱和状态。在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。此电动势经R8、R6、Q2的b-e结给C2充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正回馈作用下，Q2迅速由饱和状态退至截止状态。这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升至一定值时，在R3的作用下，Q2再次导通，重复上述过程，如此周而复始，形成自激振荡。在Q2导通期间，L3中的感应电动势极性为上负下正，D7截止；在Q2截止期间，L3中的感应电动势极性为上正下负，D7导通，向外供电。图中，VD1、Q1等组件组成稳压电压。若输出电压过高，则L2绕组的感应电压也将升高，D1整流、滤波所得电压升高。由于VD1两端始终保持5.6V的稳压值，则Q1 b极电压升高，Q1导通程序加深，即对Q2 b极电流的分流作用增强，Q2提前截止，输出电压下降，若输出电压降低，其稳压控制过程与上述相反。另外，R6、R4、Q1组成过流保护电路。

若流过Q2的电流过大时，R6上的压降增加，Q1导通，Q2截止，以防止Q2过流损坏。适用于多种电池的充电器电路接下来介绍一款MOTO手机旅行充电器。手机充电器电原理图该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。在150～250V、40mA的交流市电输入时，可输出300±50mA的直流电流。图4 MOTO手机旅行充电器电路220V市电经VD1～VD4桥式整流后在V2的c脚上形成一个300V左右的直流电压。由V2和开关变压器组成间歇振荡器。开机后，300V直流电压经过变压器初级加到V2的c脚，同时该电压还经启动电阻R2为V2的b极提供一个偏置电压。由于正回馈作用，V2 Ic迅速上升而饱和，在V2进入截止期间，开关变压器次级绕组产生的感应电压使VD7导通，向负载输出一个9V左右的直流电压。开关变压器的回馈绕组产生的感应脉冲经VD5整流、C1滤波后产生一个与振荡脉冲个数呈正比的直流电压。此电压若超过稳压管VD17的稳压值，VD17便导通，此负极性整流电压便加在V2的b极，使其迅速截止。V2的截止时间与其输出电压呈反比。VD17的导通／截止直接受电网电压和负载的影响。电网电压越低或负载电流越大，VD17的导通时间越短，V2的导通时间越长，反之，电网电压越高或负载电流越小，VD5的整流电压越高，VD17的导通时间越长，V2的导通时间越短。

另外胶体电池有一个最佳工作点，胶体电池单格充电终止电压极限在2.32 ~ 2.35Ｖ间，充放电接受能力、寿命，有助电解液深放电能力等能得到发挥，充电终止电压超过该值则胶体电池外壳容易发生鼓胀，甚至破裂。你的手机放电太彻底了导致直充无法充电术语叫“电池休眠”要用快速充电器（俗称万能充）进行激活一般使用万能充充4-6分钟再使用直充（充电器或者usb线）进行充电就可以了电脑usb的电压高一般是5v的而手机电池额定电压是4v一般不建议用电脑进行充电这个也是相当于激活，用高压电流去激活电池。这是由于充电过程中，容量差异导致充电时有些电池被过充，有些电池未充满电，放电时有容量高的电池未放完电，而容量低的则被过放。

由于锂电不存在记忆效应，当电池低于3V时便不能开机，其残余电压经电阻R40、R41分压后得到2.53V送入运算放大器的同相端③、⑤、⑩脚，由于LM324⑨脚电压在负载下始终为2.66V，因此⑧脚输出低电平，V3导通，＋9V电压通过V3 ec极、VD8向可充电池充电。IC1 ｄ在电容C6的作用下，{14}脚输出的是脉冲信号，由于IC1⑧脚为低电平，因此VD12处于闪烁状态，以指示电池正在充电，对应容量为20%。随着充电时间的延长，可充电池上的电压逐渐上升。当R40、R41的分压值约等于2．58V时，即IC1③脚等于2．58V时，IC1②脚经电阻分压后得2．57V，其①脚输出高电平（由于在充电时，IC1⑨脚电压始终是2．66V，V6导通；反之在空载时，IC1⑨脚为0．08V，V6截止），VD10、VD11点亮，对应指示容量为40%、60%。当R40、R41的分压值上升到2．63V时，即IC1⑤脚等于2．63V，其⑥脚经电阻分压后得2．63V，⑦脚输出高电平，VD9点亮，对应充电容量为80%。只有IC1⑩脚电压≥2．66V时，⑧脚才输出高电平，VD13点亮，对应充电容量为100%。即使VD13点亮时，VD12仍处于闪烁状态，这表示电池仍未达到完全饱和。

控制器有两个正使能(enable)电路，一个电路检测黑夜时间，另一个检测电池的充电状态，使外部电路不会使电池对损坏点放电。从此端接一电容到gnd，用于内部电流发生器的充电及放电，用接到4 pin(rfmin)的外部网络调节此内部电流发生器，从而决定变换器的开关频率。不完全正确.在放电过程中,是流在外电路是从正极流向负极的,在电源内部是由负极流向正极的.在电源作为负载时,即电源被充电时,电流在外电路是从负极流向正极的,内电路是由正极流向负极的.。
