4511八路数显抢答器数字电路实习教学电子套件 DIY元器件

元件清单淘宝卖家

4511八路抢答器数字电路套件套件

一、功能说明：

电路主要由脉冲产生电路、 锁存电路、 编码及译码显示电路、 倒计时电路和音响产生电路组成。机修学徒数名：懂电路者优先吃苦耐劳、身体健康。 当 clr 有效时， 抢答信号判别电路清零， 为判别优先抢答信号做出准备。

二、电路原理：

该抢答器电路可同时进行八路优先抢答。按键按下后，蜂鸣器发声，同时（数码管）显示优先抢答者的号数，抢答成功后，再按按键，显示不会改变，除非按复位键。复位后，显示清零，可继续抢答。元件清单淘宝卖家S1～S8 为抢答键；S9 为复位键；CD4511 是一块含BCD—7 段锁存/译码/驱动电路于一体的集成电路，其中1、2、6、7 为BCD 码输入端，9～15 脚为显示输出端，3 脚（LT）为测试验出端，当"LT"为0 时，输出全为1，4 脚（BI）为消隐端，BI 为0 时输出全为0，5 脚(LE)为锁存允许端，当LE 由"0"变为"1"时，输出端保持LE 为0时的显示状态。16 脚为电源正，8 脚为电源负。整个电路可以采用3.5-5.5V直流供电。

说明：元件清单中1N4148为17只，实际为18只；R8原为2.2K，现在改为1K。R8采用2.2K时，电源电压低于5V“1”和“7”不能锁定

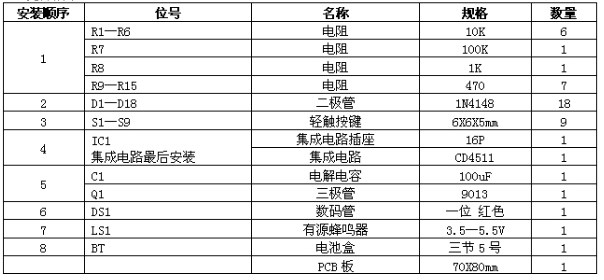

元件清单

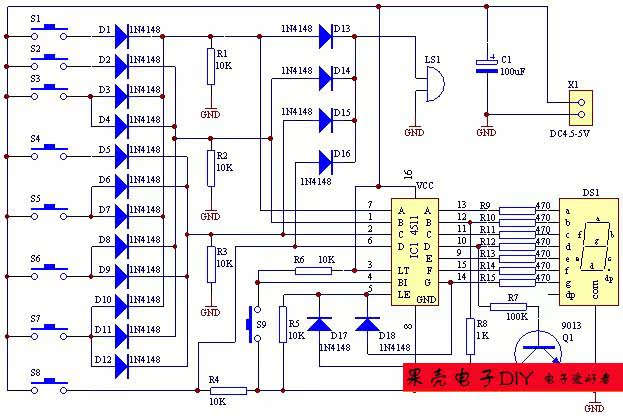

电路原理图

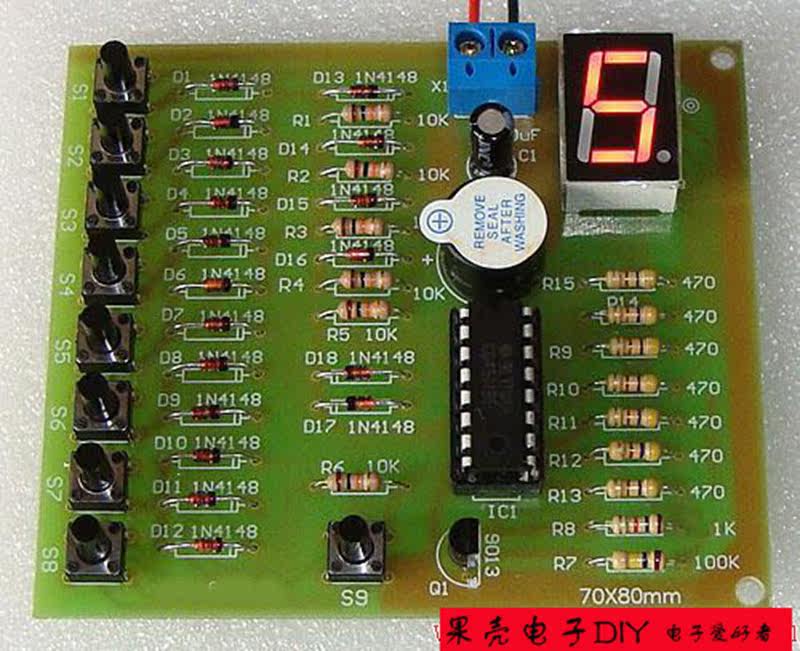

焊接好的成品图

套件发货装配图
