1000元以上的电压力锅还采用了比较先进的 ih (电磁加热)技术，传统的电饭锅是通过发热盘(电热丝)的发热来对内胆底部加热，而ih(电磁加热)是采用电磁线圈，实现对锅内胆环绕立体感应加热，比电热丝底部加热技术更立体一些，使加热速度更快，锅体受热更加均匀，做米饭时受热也更均匀，控制更加精准。1000元以上的电压力锅还采用了比较先进的 ih （电磁加热）技术，传统的电饭锅是通过发热盘（电热丝）的发热来对内胆底部加热，而ih（电磁加热）是采用电磁线圈，实现对锅内胆环绕立体感应加热，比电热丝底部加热技术更立体一些，使加热速度更快，锅体受热更加均匀，做米饭时受热也更均匀，控制更加精准。1000元以上的电压力锅还采用了比较先进的电磁加热技术，传统的电饭煲是通过电热丝的发热来对内胆底部加热，而电磁加热是采用电磁线圈，实现对锅内胆环绕立体感应加热，比电热丝底部加热技术更立体一些，使加热速度更快，锅体受热更加均匀。

迷你煮蛋器.等厨房小电器.我们的宗旨是：把价格做最低.把质量做最好.

欢迎新老客户来本公司洽谈，商务QQ:875801871手机：13727311071

我们的承诺:价格低.质量不低.性价高.售后有保障.让经销商买的放心，消费者

用的安心！！！！ 联系人：伍经理 电话：0757-23619770

（备注：装箱数目：5台/箱）

1.电磁炉的功能介绍:

烧水火锅煲汤 炒菜等功能。

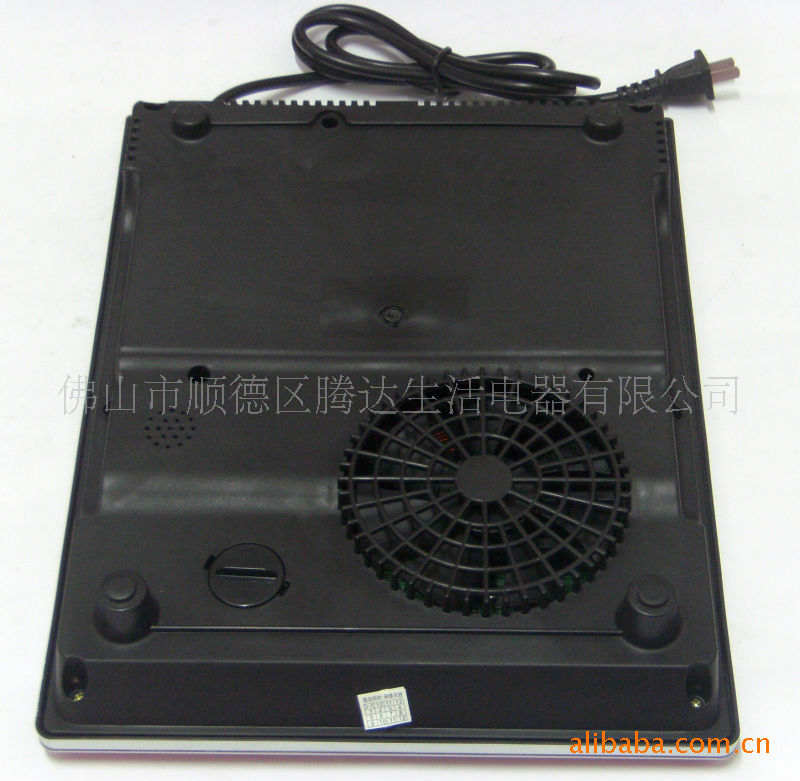

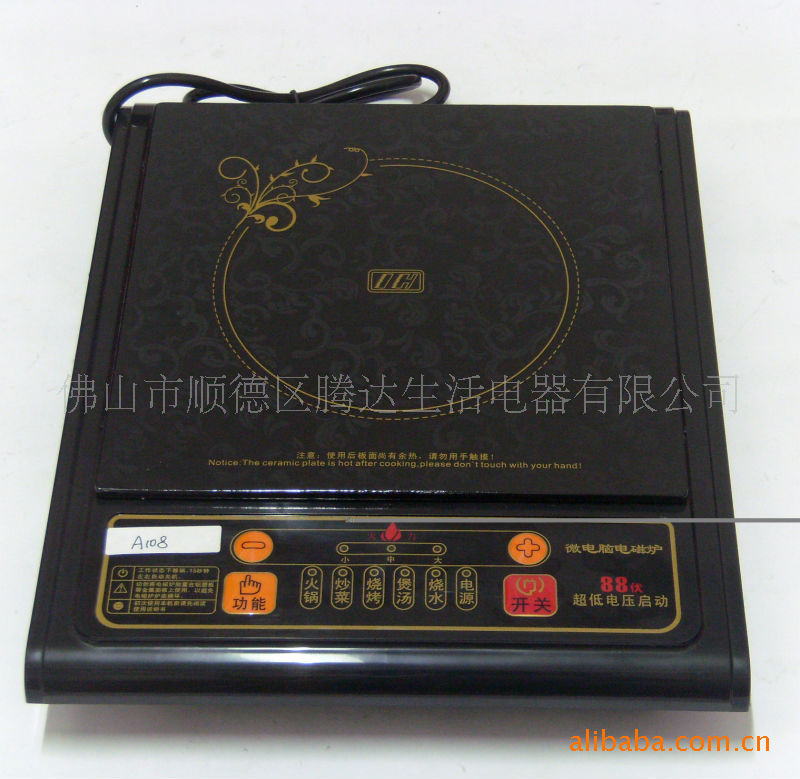

2.主要特点介绍：

原黑色面晶板，红色智能控制板外壳，亮丽耐磨，易清洁。

u智能IMT按键技术，整体防水功能

u超大按键，超强手感。

u自动浪涌干扰保护电路设计。

u独有防水设计uIGBT等核心电子元件采用原装,。

u超大发热盘，超强火力

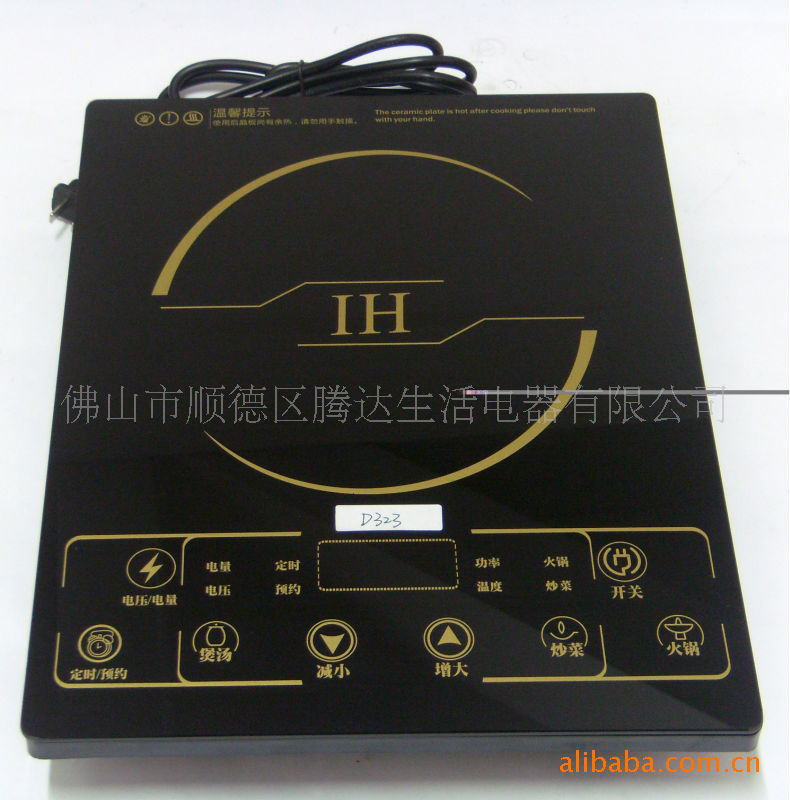

【新款精美礼品】九阳，半球，天天双喜B216（数码显示）精品电磁炉！

精美礼品外包装箱：

电磁炉工作原理详细介绍

电磁炉是应用电磁感应原理对食品进行加热的。电磁炉的炉面是耐热陶瓷板，交变电流通过陶瓷板下方的线圈产生磁场，磁场内的磁力线穿过铁锅、不锈钢锅等底部时，产生涡流，令锅底迅速发热，达到加热食品的目的。

电磁炉加热原理如图所示，灶台台面是一块高强度、耐冲击的陶瓷平板（结晶玻璃），台面下边装有高频感应加圈（即励磁线圈）、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅。电磁炉灶台台面是一块高强度、耐冲击的陶瓷平板（结晶玻璃），台面下边装有高频感应加圈（即励磁线圈）、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅。灶台台面是一块高强度、耐冲击的陶瓷平板(结晶玻璃)，台面下边装有高频感应加圈(即励磁线圈)、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅。

其工作过程如下：电流电压经过整流器转换为直流电，又经高频电力转换装置使直流电变为超过音频的高频交流电，将高频交流电加在扁平空心螺旋状的感应加圈上，由此产生高频交变磁场。其磁力线穿透灶台的陶瓷台板而作用于金属锅。在烹饪锅体内因电磁感应就有强大的涡流产生。涡流克服锅体的内阻流动时完成电能向热能的转换，所产生的焦耳热就是烹调的热源。

1、概述

电磁灶是应用电磁感应原理进行加热工作的，是现代家庭烹饪食物的先进电子炊具。它使用起来非常方便，可用来进行煮、炸、煎、蒸、炒等各种烹调操作。特点：效率高、体积小、重量轻、噪音小、省电节能、不污染环境、安全卫生，烹饪时加热均匀、能较好地保持食物的色、香、味和营养素，是实现厨房现代化不可缺少的新型电子炊具。电磁灶的功率一般在700-1800W左右。

电磁炉按感应线圈中的电流频率分为低频和高频两大类，相比较高频电磁灶受热效率高，比较省电。

按样式分类，可以分以下三种。

台式电磁炉：分为单头和双头两种，具有摆放方便、可移动性强等优点。因为价格低较受欢迎。

埋入式电磁炉：是将整个电磁炉放入橱柜面内，然后在台面上挖个洞，使灶面与橱柜台面成一个平面。业内专家认为这种安装方法只求美观，但不科学，很大一部分消费群体把电磁炉当做火锅，埋入式炒菜并不方便。

嵌入式电磁炉：可适应不同锅具的需要，不再对锅具有特殊要求。

本文主要介绍利用SPMC65P2404芯片来实现电磁炉的设计。半球电磁炉烧电阻SPMC65P2404是凌阳推出的一款工业控制8位单片机，具有很高的性价比，抗干扰能力强，非常适合应用于工业控制类、家电类产品的设计。使用SPMC65P2404设计的电磁炉具有如下性能：

六种加热模式：火锅、煎炸、炒菜、烧烤、蒸煮、烧焖；

一种自动工作模式：烧水；

最大720分钟的定时开机功能；

2小时自动关机保护功能；

小物件检测功能，对不合适的物件不进行加热；

系统采用过流、过压、超温等多种保护措施；

采用开关电源，使系统能够在180~250V的电压范围内正常工作；

系统设置了故障报警功能，方便故障查找及检修；

系统含有自检程序，方便生产测试。

2、电磁炉设计要求

电磁炉作为一种普遍的家用产品，除了要具有基本的加热功能外，它的安全性能及稳定性能是设计的关键。

电磁炉设有多种保护装置，包括小物件检测、过热自动停机保护、过压或欠压自动停机保护、空烧自动停止加热保护、2小时断电保护、1～2分钟自动停机保护以及声光报警显示等。

综合起来，电磁炉可由下述技术特性参数考核：

（1）自身保护特性。输出开关管是电磁炉的关键元件，工作于高电压、大功率状态，受成本和器件参数限制，设计时不可能有很大的富裕量，故在工作过程中，若电源电压过高、工作状态切换时产生瞬间冲击、电流增大、机内温升过高、铁锅挪离灶板或空载，开关管都可能损坏。因此，应保证过压、过流、过温、锅检测等保护装置正常；

（2）锅底温度控制特征。锅底发热直接传至灶板（陶瓷玻璃），灶板是导热材料，故一般都将热敏元件安装在灶板底部，探测锅底的温度；

（3）功率稳定性。电磁炉应具有输出功率自动调整功能，以改善电源适应性和负载适应性；

冰箱脉冲电磁阀利用脉冲和永磁技术，通过控制器切换脉冲的电极触点来改变电磁阀的开关状态，当控制器发出电脉冲时，驱动阀芯克服永磁力产生上下移，阀瓣到位后在永磁作用下处于自保持状态，同时用屏蔽技术，防止外界干扰。在汽油车时代，can总线遇到的干扰少之又少，即使有一些继电器和电磁阀的脉冲， 也不会有很大影响，稍微进行双绞处理，完全可以实现零错误帧。在汽油车时代，can总线遇到的干扰少之又少，即使有一些继电器和电磁阀的脉冲，也不会有很大影响，稍微进行双绞处理，完全可以实现零错误帧。

在实现以上电磁炉的性能规格的基础上，我们设计的电磁炉还具有以下的功能规格：

手动控制火力，从300W~1800W的范围，共分为14档火力，每档均有稳定的功率；

手动定温选择，从70 ~240℃的范围，共分为6档定温选择，每档都能达到精确定温；

自动烹调功能，内部自带1自动烹调功能：烧水。

6 种自选功能：火锅，炒菜，蒸煮，炖焖，煎炸，烧烤，其中火锅，炒菜可以调节不同的火力档位。胡羊排，把涮、烤、煎、煮、焖蒸、炖七大餐饮技巧完美融合，既有火锅之爽辣、烧烤之嚼劲，又有干锅之浓香、砂锅之鲜嫩。使用spmc65p2404设计的电磁炉具有如下性能： 六种加热模式：火锅、煎炸、炒菜、烧烤、蒸煮、烧焖。

可以实现1~720分钟预约开机功能，1~180分钟的定时关机功能。

系统提供2小时自动关机的保护功能。

3、系统硬件设计

系统采用SPMC65P2404作为主控MCU，主要模式有：键盘扫描，锅体温度检测，IGBT

温度检测，电流过流检测，超压欠压检测，振荡信号检测，风扇控制，数码管显示控制，led 控制，蜂鸣器控制，系统启动控制。当需要采集温度，水流，压力等信息并根据环境信息变化来控制设备运行功率与运行状态时，就需要将传感器(如温度传感器，压力传感器等)接入开关控制端，通过a/d d/a(数模转换)芯片将传感器传输的电流，电压等信号转换为数字信号即温度值压力值等，再由lora无线传送给开关检测端，开关检测端将这些接收到的数字信号通过a/d d/a(数模转换)芯片恢复为模拟电流电压信号，传送给ddc等设备。同时，振荡器将根据④脚外接rt、ct参数产生 f=/rt.ct的振荡信号，此信号一路直接加到图腾柱电路的输入端，另一路加到pwm脉宽市制rs触发器的置位端，rs型pwn脉宽调制器的r端接电流检测比较器输出端。

功率板电路分析

交流电220V经过前端滤波处理，通过整流桥，变成大约310v左右的直流电，通过MCU控制IGBT的导通和关闭，来控制加圈的工作状态。

开关电源部分采用TI公司最新推出的集成电路VIPer12A，来实现不同电压的输出，AC接入后经过半波整流，接到VIPer12A的电压输入脚，输出端通过稳压变压的方式来得到18V和5V直流电，为IC和其他元件提供电源。

电路中包含有电流检测部分，通过电流互感器将总回路的电流按比较缩小后，通过整流，变成直流，连接电阻到地，系统通过检查电阻端的电压来判断回路的电流大小。同时回路电流若超过一定值后，通过另一端的保护信号反馈到IGBT的控制端，将控制信号拉低，使IGBT停止工作，同时送到MCU，让系统停止工作，并产生报警信号。

控制板电路分析

主控板中主要由MCU，数码管，发光二极管，按键，复位电路组成，数码管采用共阳型的，发光二极管驱动方法为动态扫描，按键与SEG线复用，控制COM口，回读SEG数据的I/O来扫描按键。复位电路为低电压复位电路，当电压低于2.6V时，系统产生复位。

4、系统软件设计

主流程采用分时结构，在每个不同的时间片进行不同的工作，时间片可以对动态扫描的LED进行定时刷新和扫描，方便程序控制。

工作时采用时间轮循的方式，能有效的利用时间资源。过程中主要通过标志的方式将信息传递到其他模块。

中断程序

当电磁炉炉面温度过高时，电磁炉会自动停止功率输出，并发出鸣“哗”声报警，直至炉面温度恢复正常。电流过流中断是整个系统唯一的中断，当产生中断时，系统马上停止控制信号，然后置电流过流标志，让系统在其他地方检测过流的状态是否持续3 秒，若是，则产生电流过流的报警信号，系统停止工作。●按过电流脱扣器型式分热动-电磁（复式）型、电磁（瞬时）型及电磁（瞬时）+过载报警不脱扣型三种。

功率调节模块

系统需要根据外部电压和电流的大小，来计算是否已经达到了设定的功率值，通过比较后的功率大小关系来调整PWM值，以输出比较恒定的功率。

假设外部电压为V1，

MCU检测到的电压值V2，根据电路计算得：

V2=5.1*V1/（330+5.1）

得到的A/D值DATA为：

DATA=V2*256/5

外部电流和MCU通过转换的电压的测试值的关系为：

外部电流值/转换后的电压=2.4

根据上述关系来换算功率值的大小：

P=V*I=0.06*AD（V）*AD（I）

推出：AD（I）=100*P/（6*AD（V））

确定AD（I）后，再通过调整PWM值，以使AD（I）达到计算的值。

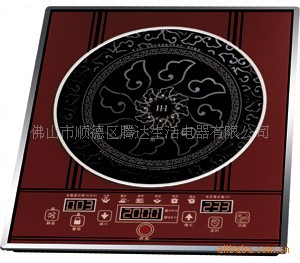

公司其他精美电磁炉：
