中央空调系统主要由哪些设备组成及其功能介绍

本文主要是关于中央空调的相关介绍，并着重对中央空调的系统组成设备及其功能进行了详尽的阐述。

中央空调系统主要由哪些设备组成及其功能介绍

空调系统有四大件，它们是压缩机、冷凝器、蒸发器和节流部件。

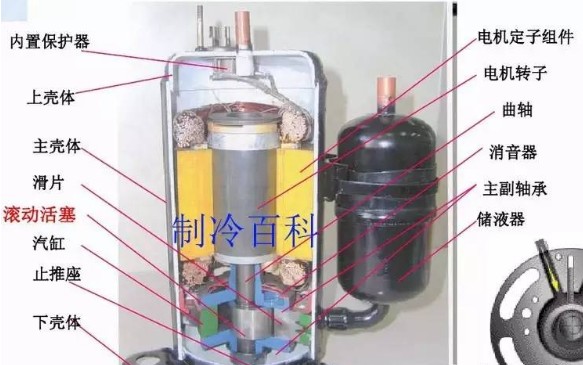

1.压缩机

整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。家用空调一般使用的都是压缩机作为动力的电空调，这一种空调的制冷原理其实是比较简单的，空调在运行的过程中压缩机会吸入气态的制冷剂将其压缩成高温高压的气体，之后将其输送到冷凝器中，在冷凝器中高温高压制冷剂经过冷凝之后会变成低温高压的液体，再经由毛细血管节流减压之后进入到蒸发器中，随着空间的变大，制冷剂不断的进行吸热蒸发，这时吸入的风经过蒸发器降温之后吹入到室内，最终实现了制冷。而蒸发器蛇行管内的冷冻剂换热后变成低压蒸气回到压缩机，再被压缩机压缩，这样循环利用就完成了制冷系统。

从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。按照结构分为：开启式、半封闭式、全封闭式。而封闭式压缩机又可分为半封闭式和全封闭式。

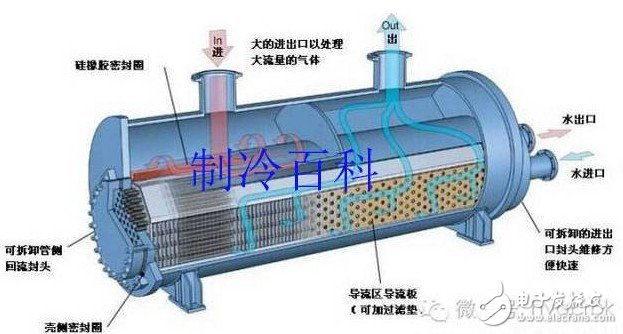

2.换热器

根据在空调上的作用不同，可分为冷凝器和蒸发器。现在就冷凝器和蒸发器的分类和区别述说一下。

（1）。冷凝器：

冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。

水冷式冷凝器：在这类冷凝器中，制冷剂放出的热量被冷却水带走。空气冷却式冷凝器制冷剂放出的热量由空气带走,制冷剂在管内冷凝。由压缩机转移来的热量聚集在冷凝器内的制冷剂中，这些热量要快速散发出去就要有高于自然环境的温度，唯一的办法就是加压升温，压缩机就起到这个作用，把气化的制冷剂进行压缩，提高压力，升高温度，使传热冷凝器的温度高于环境温度，冷凝器就向空气释放热量，同时制冷剂也被液化，以备循环利用。

（2）。蒸发器：

空调蒸发器的作用是利用液态低温制冷剂在低压下易蒸发,转变为蒸气并吸收被冷却介质的热量,达到制冷目的.蒸发器按冷却介质的不同,分为冷却液体载冷剂、冷却空气或其他气体的两大类型.在冷却液体载冷剂的蒸发器中,有水箱式（沉浸式）蒸发器（包括立管式、螺旋管式、蛇型式）、板式蒸发器、螺旋板式蒸发器、壳管式蒸发器（包括卧式蒸发器、干。■ 蒸发器的作用：使低温低压制冷剂吸热气化，吸收被冷却物质的热量，使物质温度下降[招生咨询qq：1007493278]，达到制冷目的。■ 蒸发器的作用：使低温低压制冷剂吸热气化[招生咨询电话：13798190709]，吸收被冷却物质的热量，使物质温度下降，达到制冷目的。

在蒸发器内被冷却后的载冷剂，由载冷剂泵送至使用低温水降温、去湿的空气调节室，或生产工艺过程冷却用低温水的设备。制冷工质（即制冷剂）在蒸发器内吸收被冷却物的热量并汽化成蒸汽，压缩机不断地将产生的蒸汽从蒸发器中抽出，并进行压缩，经压缩后的高温、高压蒸汽被送到冷凝器后向冷却介质（如水、空气等）放热冷凝成高压液体，在经节流机构降压后进入蒸发器，再次汽化，吸收被冷却物体的热量，如此周而复始地循环。间接冷却是靠制冷机蒸发器中制冷剂的蒸发，从而使载冷剂(例如盐水)冷却，再将载冷剂输入制冷装置的箱体或建筑物内，通过换热器冷却其中的空气。

立式盘管式换热器结构简单，价格便宜，但要特别注意制冷时的回油问题。板式换热器传热效率高，一般为壳管式的3倍，所以体积小，结构紧凑，使用中要注意的问题是，板间间隙小，容易结垢，对水质要求高，若水阻塞，会造成蒸发器温度下降，板间结冰，冻裂，由于板壁薄，也容易产生机械损伤，在水质差的地方，板实换热器的问题较多，其价格也比较高。中大型整体式机组使用的干式壳管式换热器，管内走制冷剂，管外走水，夏季运行时水冻结的危险性小，结构紧凑，腐蚀缓慢，但冬季作为冷凝器使用时，制冷剂在管内冷凝，其传热系数比制冷剂在管外冷凝小。热泵型冷水机组中的制冷剂一水换热器以采用波纹状的内螺纹管比较合适。各种水侧换热器各有其特点，对于套管式和立式盘管式换热器，要注意在设计与制造时要解决其主要问题，使用板式换热器还应使用户了解其特点，重视水质问题。水侧换热器要有有效防冻保护。

3.节流部件

制冷系统的基本原理，液体系体例冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到轮回制冷的目的。水冷式中央空调的原理：与一般空调一样，水冷式中央空调有四大部件，压缩机，冷凝器，节流装置，蒸发器，制冷剂依次在上述四大部件循环，压缩机出来的冷媒(制冷剂)高温高压的气体，流经冷凝器，降温降压，冷凝器通过冷却水系统将热量带到冷却塔排出，冷媒继续流动经过节流装置，成低温低压液体，流经蒸发器，吸热，再经压缩。水冷中央空调包含四大部件，压缩机、冷凝器、节流装置、蒸发器，制冷剂依次在上述四大部件循环，压缩机出来的冷媒（制冷剂）高温高压的气体，流经冷凝器，降温降压，冷凝器通过冷却水系统将热量带到冷却塔排出，冷媒继续流动经过节流装置，成低温低压液体，流经蒸发器，吸热，再经压缩。

小型风冷型热泵冷水机组用一个热力膨胀阀，由4个单向阀控制制冷，制热走向，也有用毛细管做制热时辅助节流用，中大型机组由于制冷，制热不同工况制冷剂循环量变化大，需两个或多个热力膨胀阀以适应工况要求，在液态管路阻力大的场合，如分液头阻力大，要注意适当极大相应膨胀阀的容量，以免出现供液不足的情况。使用双向膨胀阀的机组，可使管路简化，降低流动阻力。但系统中设置储液器时，管路走向比较困难。如制热时，高压液体出储液器进入膨胀阀，而制冷时，节流后的气液混合物进入储液器，在进蒸发器时难以保证以液体为主。要解决这个问题又要在管路上增加单向阀等元件，故对于不使用储液器的系统使用双向膨胀阀较为有利。

4.气液分离器

在蒸发器中，由于液体在蒸发器中蒸发，由液体变为气体的过程，由于考虑负荷的变化，可能会有一部分的制冷剂未全部蒸发，而会直接进入到压缩机。由于液体的不可压缩性，所以在未进入压缩机之前，首先要通过气液分离器，以确保进入压缩机全部为汽体，保证压缩机能正常的运转。

气液分离器作用：分离来自蒸发器的制冷剂，防止制冷剂液体进入压缩机发生敲缸。气液分离器：作用：低温低压制冷剂气体在进入压缩机吸气阀之前，分离制冷系统的蒸发器中未蒸发的制冷剂液体，防止压缩机产生湿冲程（液击）。1.运行中的制冷装置,由于制冷剂和冷冻油中会产生水分、固体粉末、污垢等杂质,情况严重时会使节流结构的节流孔产生脏堵.因此在冷媒供液管前必须装设干燥过滤器.另外,制冷剂中微量水分对制冷系统的危害最大,对冷媒、冷冻油及蒸发器、冷凝器和配管的干燥处理是极为重要的2.蒸发器出来的是低温低压气体,经过压缩机压缩成为高温高压气体,。

5.风机

风机是交流单、三相感应电动机与叶轮组合而成。

风机分为轴流风机和离心风机。

风机包括定速和变速两大系列。

风扇分为金属风叶、塑料风叶和金属浇注风叶等，叶型有多种。

实际上脉冲发动机的进气噪声主要包括周期性进气噪声、进气管中压力脉动可能引起的气柱共振噪声和进气通道截面突变形成的涡流噪声。进气噪声主要包括周期性压力脉动噪声、涡流噪声、气缸的亥姆霍兹共振噪声和进气管的气柱共振噪声。离心鼓风机是电机带动风机叶轮旋转，使叶片之间的气体在离心力的作用下甩出，外界气体通过叶轮中间形成的负压吸入，达到连续鼓风的目的。

在低压力大流量轴流风机中，为了增大气体流通部分的面积，风机的轮毂比V=d／D一般都取得比较小。在这种情况下，为了减少叶片的扭曲程度以及能充分利用外径处线速度较大的叶片部分来传递能量，通常采用指数更小的变环量设计，这将增大叶轮内流线由内向外的偏移程度，在叶片根部会产生一向外的径向分力，因而大大增加了叶片外径处的二次流损失，恶化了风机的工作性能。采用的前向弯掠扭曲板型叶片，叶片轴线在外段部分向旋转方向弯曲而根部为直线，因此叶片不会产生附加径向力，这将大大改善叶片外径和根部的气体流动状况，减少气体二次流损失，噪声降低，效率提高。

6.储液器

制冷系统中的高压储液器（也称储液筒）是装在冷凝器和膨胀阀之间的，它的功能可归纳为以几个方面 1、储存冷凝器的凝液避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。 2、适应蒸发器的负荷变动对供应量的需求 在蒸发负荷增大时，供应量也增大，由储液器的存液补给；负荷变小时，需要液量也变小，多余的液体储存在储液罐里。 3、作为系统中高低压侧之间的液封 因为出液管是插在液面下，故可防止高压侧的蒸汽和不凝性的气体进入低压侧。同时，储液器也起到过滤和消音的作用。

储液器的形式有多种，有单向和双向之分；有一出口和两出口之分；有立式和卧式之分。

7.油气分离器

油气分离器安装在压缩机和冷凝器之间。 它的工作原理为：压缩机的排气是氟里昂和润滑油的混合气体，通过油分离器的较大的腔体减速，雾状的油就会聚集在冲击的表面上，当聚集成较大的油滴后，流向油分离器的底部，并通过回油装置返回压缩机。

8.干燥过滤器

冷凝器是把来自压缩机的高温高压过热气体通过管壁和散热片将其中的热量传递给冷凝器外的空气，从而使气态制冷剂冷凝成中温高压的液体，使其通过膨胀阀后吸收大量热量而汽化。家用空调一般使用的都是压缩机作为动力的电空调，这一种空调的制冷原理其实是比较简单的，空调在运行的过程中压缩机会吸入气态的制冷剂将其压缩成高温高压的气体，之后将其输送到冷凝器中，在冷凝器中高温高压制冷剂经过冷凝之后会变成低温高压的液体，再经由毛细血管节流减压之后进入到蒸发器中，随着空间的变大，制冷剂不断的进行吸热蒸发，这时吸入的风经过蒸发器降温之后吹入到室内，最终实现了制冷。膨胀阀起节流降压的作用，经冷凝器冷凝后的高压制冷剂液体经过节流阀时，因受阻而使压力下降，导致部分制冷剂液体气化，同时吸收气化潜热，其本身温度也相应降低，成为低温低压的湿蒸汽，然后进入蒸发器。

目前市场上有三种类型的干燥过滤器 ●松散添充型干燥过滤器——珠状干燥剂填充在带有滤网的外壳内 ●块状干燥过滤器——由树脂固化在一起形成的块状干燥剂 ●压紧型珠状干燥过滤器——由分子筛材料及氧化铝构成的珠状混合物被压在由钢制弹簧压紧的两个玻璃纤维之间。

9.四通换向阀

四通换向阀适用于中央空调、单元式空调器等热泵型空调系统，它被用来切换制冷工质的流通路径，以达到制冷和制热的目的。

10.水泵

水泵，是用于加速水流动的工具，以达到加强水在换热器中换热的效果。

11.水流开关

水流开关用作管道内流体流量的控制或断流保护，当流体流量到达调定值时，开关自动切断（或接通）电路。

12.压力控制器

压力控制器用作压力控制和压力保护之用，机组有低压和高压控制器，用来控制系统的压力的工作范围，当系统压力到调定值时，开关自动切断（或接通）电路。

13.油压差控制器

油压差控制器用作压力差的控制，当压力差到达调定值时，开关自动切断（或接通）电路

14.温度控制器

温度控制器用作机组的控制或保护，当温度到达调定值时，开关自动切断（或接通）电路。在我们的产品上，温度的控制常用到，用水箱温度来控制机组的开停机情况。还有些象防冻都需要用到温度控制器。

15.视液镜

1.运行中的制冷装置,由于制冷剂和冷冻油中会产生水分、固体粉末、污垢等杂质,情况严重时会使节流结构的节流孔产生脏堵.因此在冷媒供液管前必须装设干燥过滤器.另外,制冷剂中微量水分对制冷系统的危害最大,对冷媒、冷冻油及蒸发器、冷凝器和配管的干燥处理是极为重要的2.蒸发器出来的是低温低压气体,经过压缩机压缩成为高温高压气体,。制冷循环原理：制冷剂在低温低压液体状态时吸热达到沸点后蒸发成为低温低压蒸汽，蒸发成气体的制冷剂在压缩机作用下成为高温高压气体，此高温高压冷凝后成为高压液体，高压液体经过膨胀阀变成低压低温液体，再度吸热蒸发构成了冷冻机的制冷循环。■ 压缩机在制冷循环中，将在蒸发器中蒸发后的低温低压气体制冷剂，经吸气管吸入压缩机压缩成高温高压气态制冷剂，再经过排气管排至冷凝器冷凝成为液体制冷剂，使制冷剂在冷冻设备制冷系统中···。
