小型电动清扫车的法

专利名称：小型电动清扫车的法

技术领域：

本实用新型属于机电产品技术领域，具体涉及一种电动型的小型电动清扫车。

技术背景众所周知，街道和马路必须每天清扫，现在街道的清扫主要靠人们手工劳动，环卫清洁工人每天的劳动强度大，工作效率低。目前市场上虽然有少量的清扫车，但体积大，成 本高，噪音大，维修成本高，燃烧能源对城市环境造成污染，特别是体积大，对小街小巷无法 进行清扫，人们还是离不开手工劳动。微型电动扫地车人们都希望有一种体积小，操作使用灵活，无噪音，无 环境污染的小型电动清扫车来替代落后手工劳动。

发明内容本实用新型的是根据上述不足之处，而提供一种体积小、重量轻、操作方便，无噪 音、无污染的小型电动清扫车。该电动清扫车，其外型美观，车动力源为前后左右轮驱动， 无级调速，采用微型电脑控制叉速作用，倒车通过电气控制开关，使电机反转，无噪音、无污 染，其工作效率高，一台机的作业相当20的劳动作业，大大减轻清扫工人的劳动强度， 降低了劳动成本。该车行使与清扫电源由二组独立的电瓶供给，滚筒式扫地，采用二次提升 转运垃圾至斗，换气式吸尘过滤，工作时无灰尘扬起，既安全又环保。本实用新型是这样实现的，该小型电动清扫车是由a车身部份、b电气组成部份、c 底盘组成部份、d清扫部分、e操作部分组合构成。a车身部份由前挡风玻璃支架、挡风玻 璃支撑杆、前轮护罩、后转向灯、前转向灯、前大灯、闪烁警示灯、后示灯、车箱体、垃圾箱及 盖板、垃圾转运箱、工具箱组成；b.电气部份由电瓶、全车线路总成、控制系统、行驶系统、照明控制系统、清扫控 制系统、充电装置、清扫、行驶电机组成；c.底盘部份由方向机、左右方向拉杆、刹车装置、避震系统、底盘钢结构骨架、连 动机构、前后轮组成；d.清扫部份由左右清扫轮、左右清扫电机、后滚筒式主清扫轮(毛刷式)、垃圾二 次提升轮、滚轮固定支架、电机高度调节控制器、清扫垃圾斗、风动吸尘器组成；e.操作部份由方向盘、仪表板、电气开关、行车控制踏板、刹车控制踏板、清扫操 作控制杆组成。

图1为本实用新型整体结构图2为本实用新型前视图3为本实用新型后视图标号1前档风玻璃支架、2方向盘、3仪表板、4前轮护罩、5前轮、6清扫操作控 制杆、7风动吸尘器、8清扫垃圾斗、9挡风玻璃支撑杆、10后轮、11前清扫轮、12后转向灯、13垃圾二次提轮、14垃圾箱及盖板、15后主清扫轮、16车箱体、17垃圾转运箱、18转动皮带轮、19前转向灯、20前罩板、21前大灯、22车视镜、23挡风玻璃、24垃圾箱出口盖板、25闪烁 警示灯、26方向机、27横直拉杆、28后示灯、29侧扫主电机30工具箱、31电瓶。

具体实施方式

本实用新型小型电动清扫车，该装置为小型电动清扫车装置，由二组独立电瓶 (31)供行驶驱动和清扫驱动(如图1所示)，在车身部份的车箱体(16)前端设有前挡风玻 璃支架(1)与挡风玻璃支撑杆(9)，在挡风玻璃支架(1)上设置有挡风玻璃(23)，在支撑杆 (9)顶端后部位设置有二个闪烁警示灯(25)。由车箱体(16)与挡风玻璃支架(1)、支撑杆 (9)、挡风玻璃(23)组合构成驾驶室，在驾驶室前端底部安设有前轮(5)与前轮护罩(4)，在 车箱体(16)前端驾驶室内固定架上设有方向盘(2)和仪表板(3)与电气开关，仪表板(3) 上安设有仪表。在驾驶室内底端安设有行驶控制踏板和刹车控制踏板，控制电动车运行操 作。在驾驶室内的后端设有坐垫，在坐垫下设置有工具箱(30)，在工具箱(30)的下端安设 有清扫垃圾斗(8)，在驾驶室内的工具箱(30)的右侧设有清扫操作控制杆(6)，清扫操作控 制杆(6)与底部的操作连杆与前清扫轮(11)、后主清扫轮(15)、侧扫主电机(29)相连接， 用来控制清扫高度与控制清扫速度，在车前罩板(20)部位安设有前转向灯(19)与前大灯 (21)，在车前端底部设有方向机(26)和与方向机之连接的横直拉杆(27)。在前挡风玻璃支 架(1)上的左、右二边安设有车视镜(22)，在车箱体(16)后端固定架上端设置有垃圾箱及 盖板(14)，前端安设有二组电瓶(31)，垃圾箱及盖板(14)联接有垃圾转运箱(17)，在垃圾 转运箱(17)的前端安设风动吸尘器(7)，在车箱体(16)后端底座部位安设有清扫垃圾二 次提升轮(13)、转动皮带轮(18)，在底盘钢结构骨架下端安设有电动车行驶与清扫的连动 机构，与之相连接的前轮(5)、后轮(10)。在底盘钢结构骨架下面中端二侧设有二个清扫轮 (11)，在后端的后轮(10)之间安设有后主清扫轮(15)，在小型电动清扫车的车箱体(16)后 端垃圾箱及盖板(14)的车箱后视板上，设置有后垃圾箱出口盖板(24)，车箱体(16)后端的 箱体两侧上安设有后示灯(28)。

3、圆形多层结构的承载台4、加热装置5、控制箱6和转盘24，外壳i设有底脚7，内壁设有防火层2，防火层2与外壳i之间设有保温层8，回火炉的底部设有相互配合的轴承座9和主轴10，传动电机3与主轴10通过传动链11相连，承载台4设有料斗21，承载台4的中心设有中轴22，每层承载台4均等分设置，形成扇形的插槽23，料斗21的形状与插槽23相一致，转盘24设有与传动法兰12相固定的螺栓孔25，转盘24的中心设有圆锥体的顶尖26，中轴22的下端为镂空结构，与顶尖26插接，传动法兰12与主轴10套接，通过键槽27和限位块28相固定，回火炉的前侧设有安全门13，回火炉左侧加热器18的最高高度与承载台4的最高高度相同，回火炉右侧加热器19的最低高度与承载台4的最低高度相同，回火炉后侧加热器20的中心位置的高度与承载台4中心位置的高度相同，每个加热装置5均由加热器14、机架15和风扇16组成, 加热器14固定在机架15上,机架15固定在防火层2内壁，风扇16通过支架17与外壳i固定连接，控制箱6控制回火炉内的温度在180°c _220°c之间，回火炉完成所有工序的一个最小工作周期为24小时，回火炉的所有动作均由控制箱6控制。箱体装置：垃圾箱为密封式结构，在箱体前部设有进料箱盖，侧面设有自装料装置，箱体后部设有卸料门。垃圾箱内设有自洁装置，垃圾箱处于倾卸状态时，打开自洁装置，垃圾箱内部将会自动得到清洗，且清洗效果。

2.根据权利要求1所述的小型电动清扫车，其特征是清扫操作控制杆(6)与底部的操 作连杆与前清扫轮(11)、后主清扫轮(15)、侧扫主电机(29)相连接。微型电动扫地车

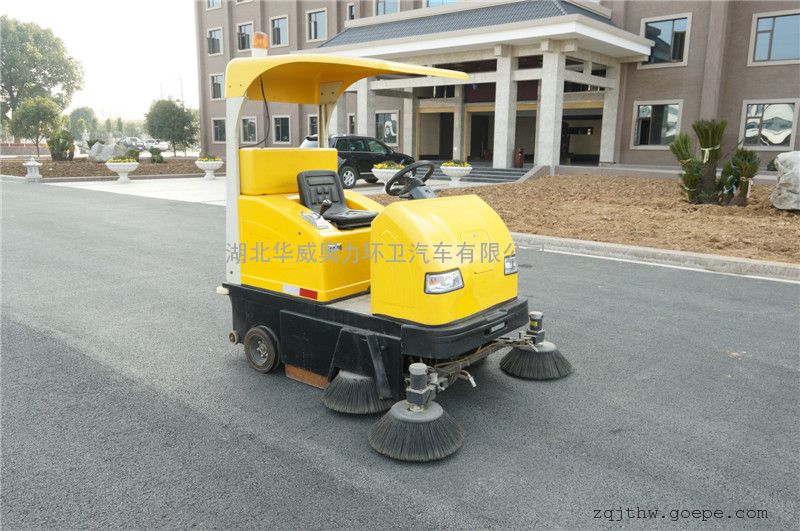

型curtis/pmc1270a，用 途:关于小型电动车辆,类似搬运车，堆垛车，：tswg-76/a3圆管模具：Ф19、Ф22、Ф25、Ф32、Ф38、Ф51、Ф63、Ф76方管模具：根据客户需要定制管壁厚度：0.5-2mm电机功率：1.5kw/2.2kw电压：220v/380v重量：200kg我公司郑重承诺。本实用新型结构简单、设计合理，其整个小型车载吸粮机只用一台电机电动，能耗低，成本低，且在电机出现故障时可以将转动轴直接连在车的传动系统上，且可移动到任何需要的地点，使用灵活方便。

文档编号E01H1/08GK201554004SQ20092006620

公开日2010年8月18日 申请日期2009年10月9日 优先权日2009年10月9日

发明者林素波, 盛文, 魏立元 申请人:林素波
