电流互感器符号及解释

电流互感器，Current transformer 简称CT，在最新的国标中用TA表示，与旧国标中的LH（“LH”是电流互感器的“流”、“互”二字的汉语拼音第一个字母的组合）对应。

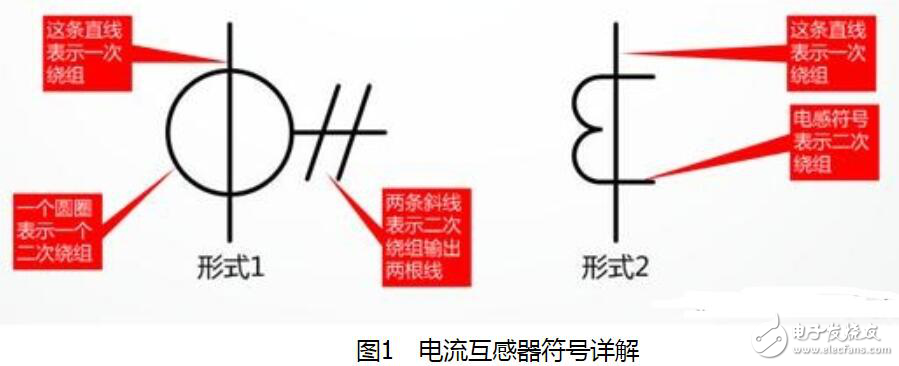

在一次系统图中，常见电流互感器符号如下：

4．右图中，最长的线段是ab。学生虽然知道了三角形是由 3 条线段围成的封闭图形，，但是对于“任意的 3 条线段不一定都能围成三角形”这一知识却没有任何经验。

第一个0是前缀，后面的三个数字就是代表一个区的区号。21❀、如果一滴水代表一个祝福,我送你一个东海如果一颗星代表一份幸福,我送你一条银河如果一棵树代表一份思念,我送你一片森林祝你新年快乐。

上图中，中间和右侧两个图例均包含两个圆圈，均表示两个二次绕组的互感器。中间图例两个圆圈有不重叠，表示两个二次绕组均有各自的铁芯，即：包含两个铁芯和二次绕组。右侧图例两个圆圈重叠，表示两个二次绕组公用一个铁芯，即：包含一个铁芯和两个二次绕组。电流互感器符号详解

一般有二个绕组的电流互感器，一个绕组用于测量或计量，一个绕组是P级精度的，用于保护;有三个绕组的电流互感器，一般一个绕组用于计量，一个绕组用于测量，一个绕组是P级精度的，用于保护;四个绕组的电流互感器一般是一个绕组用于测量，一个绕组用于计量，另外二个绕组是P级精度的，都用于保护。

对于两个二次绕组的电流互感器，一般一个绕组精度较高用于测量或计量，一个绕组是P级精度的，用于保护；有三个二次绕组的电流互感器，一般一个绕组精度最高用于计量，一个绕组精度次之用于测量或控制，一个绕组是P级精度的，用于保护；或者一个绕组用于计量，二个绕组是P级精度的，都用于保护。

一闪：该系列的灵魂系统，对敌人有一击必杀作用，方法是在敌人攻击到主角的瞬间按□，可将敌人一击必杀，成功后将有比平时更多的魂，包括黄魂，由于敌人的攻击方式不同，因此发出一闪的时机也不尽相同，基本上要遵循距离与敌人攻击速度成正比的规律，保持适当的距离后在适当的时机发出一闪，这就需要玩家对不同幻魔的攻击方式有着相当的了解。该系列的灵魂系统，对敌人有一击必杀作用，方法是在敌人攻击到主角的瞬间按□，可将敌人一击必杀，成功后将有比平时更多的魂，包括黄魂，由于敌人的攻击方式不同，因此发出一闪的时机也不尽相同，基本上要遵循距离与敌人攻击速度成正比的规律，保持适当的距离后在适当的时机发出一闪，这就需要玩家对不同幻魔的攻击方式有着相当的了解。具体连接方法如下.samsung.samsung.2及以上系统自动隐藏了开发者选项：待机-应用程序-设定-更多（或一般，如果您的电脑中未安装kies3软件，有可能会因缺少手机驱动导致无法连接，方式.samsung。以上的表述是没有问题的，然而有些人“自作主张”的将之前的表述换成了其他的描述方式：(1)：request对象的生命周期以发起http请求开始，当http请求返回时结束。

与之对应，在译码端turbo码则采用两个成员译码器串联构成的反馈迭代结构，如图1所示，其中dec1与dec2表示两个软输入软输出(siso)的成员译码器，假设编码输出采用bpsk调制方式，xk，yk为解调器输出的受噪声污染的信息比特与校验比特，zk(zn)表示从另一个译码器经过解交织(交织)后得到的外信息。而此时由于两个移相变压器的原边分别采用y和结构已经存在有30°的移相，因此两个移相变压器的副边保持结构相同便能满足要求，这样能够平衡副边各绕组漏抗，同时也方便了移相变压器的生产。事件：用标有数字的圆圈表示事件，图中共有15个事件。两个互相绝缘且匝数不同的绕组分别套装在两个铁心上，两绕组间只有磁的耦合而没有电的联系，其中接电源的绕组称为一次绕组，接负载的绕组称为二次绕组（也称为副绕组、次级绕组）。

在描述二次连接的原理图中，采用类似电路中电感符号表示二次绕组，一般用两个半圆表示。

直线箭头图片-标识符号图,标识符号,直线箭头。如果是三相五线制，则保护地线不得穿过漏电保护器的互感器，而必须跨接到极漏电保护器前端(进线端)的零干线上或重复接地极上。 （3）接地方式不同：中性点接地线穿过零序电流互感器方式互感器前端因可能出现的分流不能再接地， 而四线穿过零序电流互感器方式不受此限制。

图2只有一个次级绕组电流互感器符号图

图３具有两个铁心每个铁心有一个次级绕组的电流互感器符号图

图４在一个铁心上具有两个次级绕组的电流互感器符号图

图５一个次级绕组带一个抽头的电流互感器符号图

图６初级绕组为5匝导体贯穿的电流互感器符号图，

注：这种形式的电流互感器不带内装式初级绕组。

图７具有三条穿线一次导体的脉冲变压器或电流互感器符号图

图８在同一个铁心具有两个次级绕组和九条穿线，一次导体的脉冲变压器或电流互感器符号图
