交流稳压器。对交流电压进行调整控制。在指定的电压输入范围内。

经过电压的调节能使输出电压稳定在指定范围内的电气设备。

中文名,交流稳压器。

基本原理。交流稳压器种类固然很多。主回路工作原理有所不同。

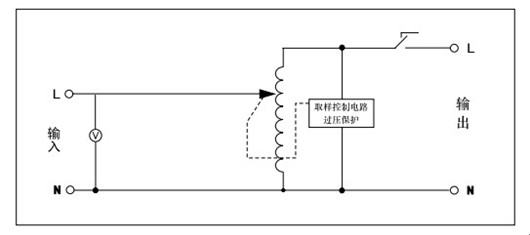

但基本上基本都是输入开关取样电路,控制电路,电压调节装置。输出保护装置,驱动装置。显示器及及组成,其基本工作原理框图如下:1。输入开关：作为稳压器输入工作开关。一般都采用有限流保护的空气开关式小型断路开关。它能对稳压器和用电设备起到保护作用。2。电压调节装置：是一种可以调节输出电压的装置,它能将输出电压升高或降低是稳压器最主要的部件。3。取样电路：它对稳压器输出电压和电流进行检测。

将输出电压变化的情况给传送给控制电路。4。驱动装置：由于控制电路的控制电信号较弱,所以需要用驱动装置来进行功率放大和转换。交流稳压器原理图5。驱动保护装置：一种连通和断开稳压器的输出的装置。一般常用继电器或接触器或保险器等。6。控制电路：它将取样的电路检测型号进行分析,当输出电压偏高时。则向驱动装置发送将电压降低的控制信号。则驱动装置将驱动电压调节装置将输出电压调低。当输出电压偏低时。则向驱动装置发送将电压升高的控制信号。

则驱动装置将驱动电压调节装置将输出电压调高。而使输出电压稳定达到稳定输出的目的。当检测到输出电压或电流超出稳压器的控制范围时。控制电路将控制输出保护装置使之断开输出而保护用电设备。交流稳压器原理图而在正常时输出保护装置是连通输出的。用电设备可以得到稳定的电压供给。

分类。能为负载提供稳定交流电源的电子装置。

又称交流稳压器。有关交流稳压电源的参数及质量指标可参见直流稳压电源。各种电子设备要求有比较稳定的交流电源供电。特别是当计算机技术应用到各个领域后。采用由交流电网直接供电而不采取任何措施的方式已不能满足需要。交流稳压电源用途广泛。类型较多。大致可分为以下6种。①铁磁谐振式交流稳压器：利用饱和扼流圈和相应的电容器组合后具有恒压伏安特性而制成的交流稳压装置。

磁饱和式是这种稳压器的早期典型结构。它结构简单。制造方便。输入电压允许变化范围宽。工作可靠。过载能力较强。但波形失真较大。稳定度不高。近展起来的稳压变压器。也是借助电磁元件的非线性实现稳压作用的电源装置。它和磁饱和式稳压器的区别在于磁路结构形式的不同。而基本工作原理则相同。它在一个铁心上同时实现稳压和变压双重作用。所以优于普通电源变压器和磁饱和稳压器。②磁放大器式交流稳压器：将磁放大器和自耦变压器串联起来。

利用电子线路改变磁放大器的阻抗以稳定输出电压的装置。其电路形式可以是线性放大。也可以是脉宽调制等。这类稳压器带有反馈控制的闭环系统。所以稳定度高。输出波形好。但因采用惯性较大的磁放大器。故恢复时间较长。又因采用自耦方式。所以抗干扰能力较差。③滑动式交流稳压器：用改变变压器滑动接点位置。使输出电压获得稳定的装置。即是用伺服电机驱动的自动调压式交流稳压器。这类稳压器效率高。输出电压波形好。对负载性质无特殊要求。

但稳定度较低。恢复时间较长。④感应式交流稳压器：靠改变变压器次级电压相对于初级电压的相位差。使输出交流电压获得稳定的装置。它在结构上类似线绕式异步电动机。而原理上又类似感应调压器。它的稳压范围宽。输出电压波形好。功率可做到数百千瓦。但由于转子经常处于堵转状态。故功耗较大。效率低。另因铜。铁用料多。故较少生产。⑤晶闸管交流稳压器：用晶闸管作功率调整元件的交流稳压器。它具有稳定度高。反应快。无噪声等优点。

但因对市电波形有损害。对通信设备和电子设备造成干扰。⑥继电器式交流稳压器：用继电器作调整自耦变压器的绕组的交流稳压器。它具有稳压范围宽。响应速度快才。生产成本低等优点。使用于路灯照明和较偏僻的家庭使用。随着电源技术的发展。80年代又出现了下列3种新型交流稳压电源。①补偿式交流稳压器：又称部分调整式稳压器。利用补偿变压器的附加电压串接在电源和负载之间。随着输入电压的高低。用断续式的交流开关或用连续式的伺服电动机来改变附加电压的大小或极性。
