TOP5 采用555时基全自动快速充电电路模块

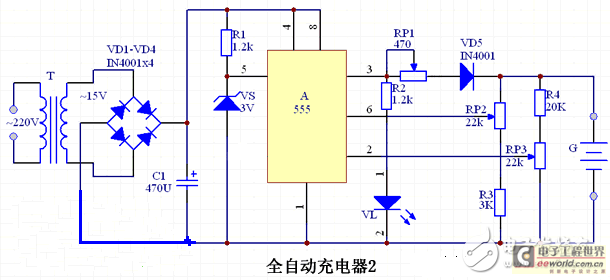

电路原理：全自动充电器的电路如下图所示，充电器主要由RS触发器、充电电压上、下限设定电路及电源电路组成。RS 触发器由555时基电路A组成，内部的两个比较器的基准电压由5脚外接的稳压管VS提供，所以电路的复位电平为VS的稳压值即3V。充电电压上限值设定电路由电位器RP2及电阻R3组成；充电电压下限值设定电路由电位器RP3及电阻R4组成。电路电源由变压器T降压、二极管VD1～VD4桥式整流和电容 C1滤波后供给。

充电时应根据待充电池G的节数和电池的种类，调节RP3以设定充电的下限电压，调节RP2设定充电的上限电压。大力神蓄电池代理这样，当电池G电压不足时，RP3滑动端即时基电路2脚电平小于V5/2（这里的V5指时基电路5脚的电平，即VS的稳压值3V）时，时基电路A置位，3脚输出高电平经 RP1、VD5向G充电，同时VL发光指示。当G电量充足时，RP3的滑动端即时基电路6脚电平大于V5，时基电路复位，3脚输出低电平，充电停止，同时 VL熄灭。调节RP1则可调整电池G的充电电流的大小，应根据所充电电池的性质而定，如充普通5号镍镉电池，充电电流一般可调整在50mA左右。二极管 VD5的作用是防止停止充电后，电池G向时基电路反灌电流。

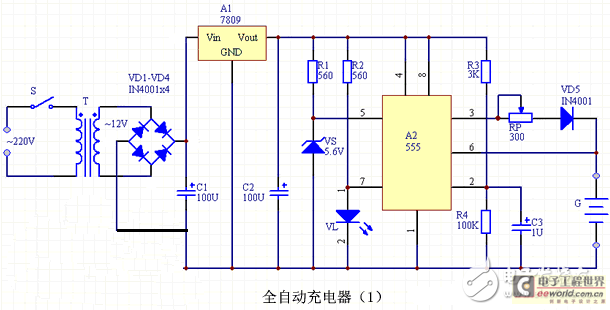

电路原理：全自动镍镉电池充电器的电路如下图所示，充电器主要由电源电路、电压比较器及指示电路等组成。电路电源由变压器T降压、二极管VD1～VD4整流、三端稳压集成块A1稳压及电容C1、C2滤波后供给，电路通电后可输出稳定的9V直流电压供充电器使用。电压比较器由时基电路A2组成，在它的控制端5脚接有一个稳压二极管VS（稳定电压5.6V），所以将电路的复位电平定位在5.6Ｖ。发光二极管VL为充电指示器。1 节5号镍镉电池正常工作电压为1.2V，充电终止电压为1.4V左右。G为4节待充的镍镉电池，所以充电终止电压为4×1.4V=5.6V。将电池装入充电支架后，合上电源开关S，便可开始充电。由于电容C3两端电压不能突变，刚通电时，A2的2脚为低电平，A2被触发置位，3脚输出高电平，此高电平经电位器RP、二极管VD5向电池G充电，改变RP值可以调节充电电流的大校此时A2的7脚被悬空，VL发光指示电路在充电。随着充电不断进行，G两端电压逐渐升高，当升至5.6V时，A2复位，3脚输出低电平，充电自动终止，同时A2内部放电管导通，7脚输出低电平，VL熄灭表示充电结束。

其实，看了很多这些所谓的“学术突破”，你会发现很多教授在其paper里有意无意地混淆了一些基本概念。目前商品化的活性炭超级电容器能量密度一般在7-8Wh/kg，这是指的是包含所有部件的整个超级电容器的器件能量密度。而教授们提到的突破一般是指材料的能量密度，所以实际中的石墨烯超电远没有论文中提到的那么好。

相对而言，微型超级电容器的成本要求并没有普通电容器那么严格，以石墨烯复合材料作为电化学活性材料，并选择合适的离子液体电解液，有可能实现制备兼具传统电容器和锂离子电池双重优势的储能器件，在微机电系统(MEMS)这样的小众领域可能(仅仅只是可能)会有一定的应用价值。

延伸阅读：石墨烯电池新闻有无真货?

当前关于石墨烯电池的新闻有很多，比如国内首个石墨烯手机用的石墨烯电池。笔者首先找到的是2014年据Tesla创始人兼首席执行官ElonMusk表示，特斯拉准备将ModelS、即将面世的ModelX跨界车以及平价电动车型Model3的性能再度升级。

“我们汽车的续航里程将有可能突破500英里。实际上，我们的开发进度非常快，但是汽车价格可能会随之提升。不久的将来，特斯拉电动车的续驶里程有望再度提升”。大力神蓄电池代理他在接受英国汽车周刊《AutoExpress》的采访时说道。

Musk并没有透露这个计划的细节，但是根据众多媒体的报道，用石墨烯制造的“超级电池”有可能是特斯拉实现该计划的关键。笔者查找了几个国外相关报道，无一例外地都说消息源自中国媒体报道。事实很明显，Musk压根没有说过用石墨烯或者石墨烯电池，中国的媒体人杜撰了特斯拉使用“石墨烯电池”作为下一代电动汽车电池的新闻报道。

另外一个就是的石墨烯电池。人宣称，一个锂电池(以最先进的为准)的比能量数值为180Wh/kg，而一个石墨烯电池的比能量则超过600Wh/kg。也就是说，它的储电量是目前市场上最好的产品的三倍。这种电池的寿命也很长，它的使用寿命是传统镍氢电池的四倍，是锂离子电池的两倍。用它来提供电力的电动车最多能行驶1000千米。而将它充满电只需要不到八分钟的时间。
