1．掌握LM741集成运放的功能和使用方法。

2．掌握反相放大、低通滤PIO32-2R2MT波、正弦波振荡电路的测试和计算方法。

3．掌握在运放电路中引入负反馈的方法。集成运放 741

实验原理

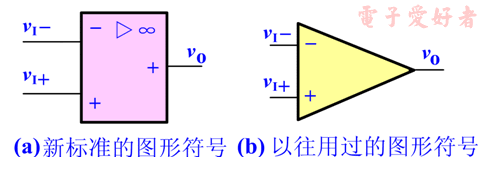

集成运算放大器是具有高增益、高输入电阻和低输出电阻的直接耦合多级放大电路。通常，集成运放有2个输入端（同相端和反相端），1个输出端，有的还有辅助调零端。

将集成运算放大器接入由不同的线性或非线性器件组成的输入和负反馈电路，可以实现各种不同的电路功能。分析时只要实际的运用条件不使运算放大器的某个技术指标明显下降，就可将运算放大器视为理想运算放大器。理想运算放大器的特性包括：差模电压放大倍数：4d =o。；差模输入电阻：Rid=o。；输出电阻：R。d=0;带宽：fBW=。。集成运放 741；共模抑制比足够大。

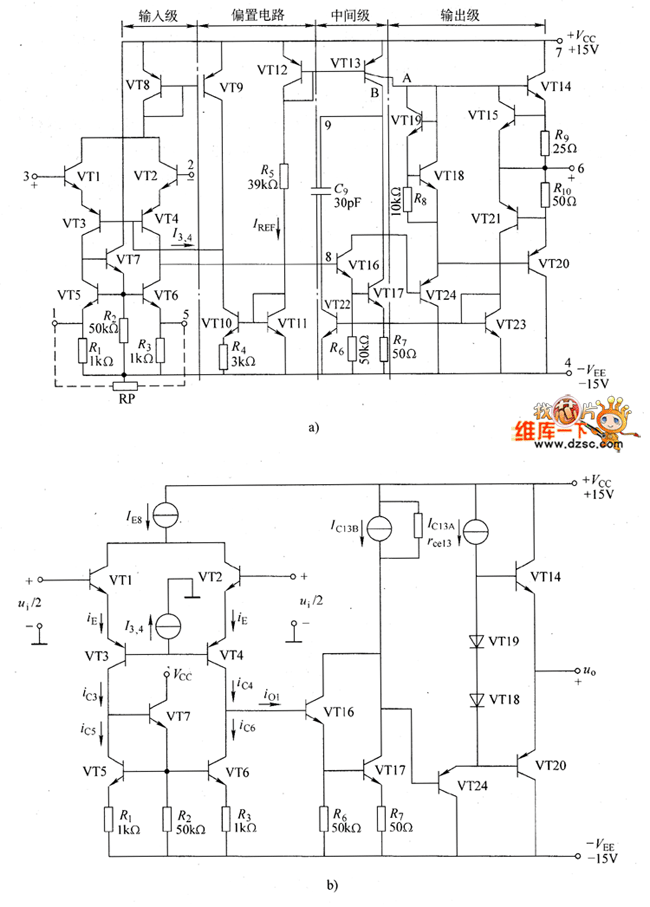

本实验采用通用型集成运算放大器LM741作为实验基本器件，它是具有高放大倍数(10s～l08)，高输入阻抗、低输出阻抗的直接耦合放大电路。

理想运算放大器在外加线性负反馈后是运算放大器的线性应用，可以实现多种运算器，如反相比例放大器、同相比例放大器、加法运算、减法运算、积分运算等；运算放大器在开环情况下和加正反馈后是运算放大器的非线性运用，可以构成单门限压比较器、迟滞比较器、窗口比较器等；结合线性和非线性应用可以构成多种波形的转换电路。
