电子管工作时要耗电，因此任何电子管收音机都离不开电源。比如束射功放管6P1，电子管手册给出灯丝电压6.3V，灯丝电流0.45A，屏极电压250V，第2栅（帘栅）极电压250V，第1栅电压（栅极偏压）-12.5V（有的电子管给出阴极电阻值）。

电子管收音机的电源电路包括灯丝电压'、屏极、帘栅极等需要的直流高压以及信号栅极的偏压三部分：

一、灯丝电源，也叫甲电，A电。除极少数冷阴极电子管不需要灯丝电源，直热式管灯丝通电后发射电子，旁热式管灯丝加热氧化物阴极。

常用的电子管灯丝分两类，一类是电压相同，电流各异，如直热管1A2、1K2、1B2等灯丝电压1.2V，2P2（灯丝电压串接2.4V，并联1.2V）。6N2、6P1、6Z4、6N8P、6P6P等表示灯丝电压为6.3V；12AX7、12AT7、12AU7，灯丝电压串接12.6V，并联6.3V。另一类为电流相同，电压各异，如12SA7GT、12SK7GT、12SQ7GT、35L6GT、50L6GT、35Z5GT等电流均为0.15A，适用于交直流两用串丝机电路。国外有的复合管灯丝电压117V，可直接用于110V交直流电源。此外欧洲管H（0.15A）、P（0.3A）、U（0.1A）、X（0.6A）等打头的电子管均为串丝机使用电子管，其性能与E（灯丝电压6.3V）打头后缀相同的电子管一样。一些老式电子管和军用代号电子管的灯丝电压需要查阅手册，还有一种0打头的冷阴极整流管，不需要热丝。

1、直流收音机灯丝电源采用电池供电：

过去有一种大型甲电，电压1.5V，用于收音机灯丝和老式电话机，国产直热管灯丝电压1.2V，在电池电压降低后仍然保持较高灵敏度，比美式灯丝电压1.4V直热管经济耐用，为业余制作的首选。后来有一种热电偶发电器，点燃煤油灯加热后产生电能供给直流收音机使用，但是成本较高，没有普及。

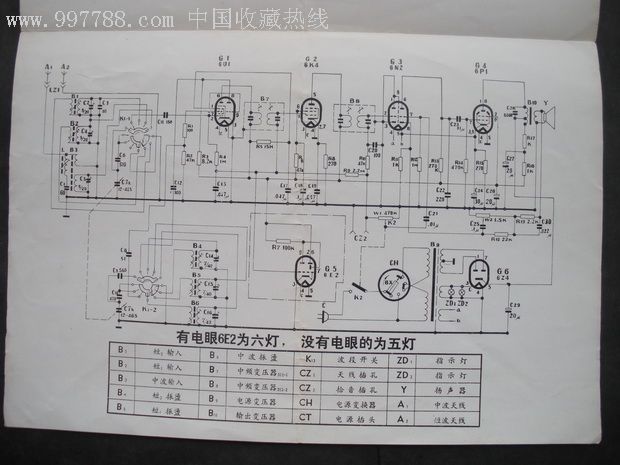

有些直流收音机带交流电源供电装置，其灯丝电压由电源变压器次级低压绕组整流后供给，有并联与串联（电路图在文末）两种接法。

直热式功放管灯丝也可以采用交流供电，如300B、2A3、805等。

还有的交直流两用收音机，直流采用直流管，电池供电，使用交流电时，加上50L6功放，以获得较大输出功率。

业余制作可以使用普通1号碱性电池或充电电池。

2、交流收音机灯丝供电，灯丝并联，利用电源变压器次级低压绕组供电：

由于整流管阴极灯丝间电压较高，其灯丝需独立绕组供电。有些产品收音机整流管与其他电子管共用一个绕组，并一端接地，容易产生6Z4阴极短路故障。为了电路图简洁，灯丝连线甚至灯丝一般可以省略。改造和维修旧收音机时，如果增加一个猫眼或用6P14替代6P1（前者灯丝电流0.76A，后者0.45A），必须考虑变压器灯丝绕组是否能够负担。为了减少交流声，灯丝一般采用绞线连接。

3、汽车收音机灯丝，灯丝电压6.3V的电子管当初就是为汽车收音机设计的，因此可直接使用6V蓄电池供电，自锁式电子管是专为汽车等运动状态收音机生产的，为了与普通GT管相区别，多以数字7、14打头。

4、交直流两用收音机，灯丝串连，没有电源变压器，因此俗称串丝机。电子管收音机电路图串丝机多使用110V交、直流电源（直流电源为船上使用），比较典型的是12SA7GT变频，12SK7GT中放，12SQ7GT检波、低放，35L6GT功放，35Z5GT半波整流组成的超外差式收音机。这种收音机在电路图里灯丝部分单独画出，灯丝串接的次序，从电源热端到零线依次为：整流——功放——中放——变频——检波低放。

这种收音机用于直流电源时要注意电源极性。由于本身没有电源变压器，用于交流220V电源时需要外接220/110V电源变压器，有少数110V串丝收音机使用电阻线作电源线降压接220V电源，使用时电源线微热，维修时千万不能更换成普通铜线。这种收音机的指示灯电压取自整流管灯丝抽头，如35Z5GT整流管，灯丝电压35V（管脚2、7），管脚2、3之间为7.5V，用于并联指示灯，该指示灯损坏后应及时更换。国外有的串丝机用硒堆或硅二极管整流，功放管灯丝有抽头供指示灯。
