多块硬盘的组合：第N个分区的三种情况

多硬盘组合：

有两种类型的硬盘：ide 和 scsi。

ide 硬盘：

/dev/hda 第一个IDE硬盘

/dev/hdb 第二个IDE硬盘

...

/dev/hdn 第 N 个 IDE 硬盘

scsi 硬盘：

/dev/sda 第一个 SCSI 硬盘

/dev/sdb 第二个 SCSI 硬盘

...

/dev/sdn 第 N 个 SCSI 硬盘

硬盘分区：

/dev/hda1 的第一个分区

/dev/hda2的第二个分区

...

/dev/hdan 第 N 个分区

分区的三种情况：

一、primary partition：一个硬盘只能分为四个主分区；

二、Extended partition：取出一个主分区作为扩展分区；

三、Logical Partition：在扩展分区中细分的分区。

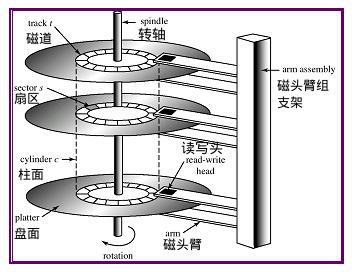

分区表：用于记录有多少个分区。在MBR（Master Boot Record，位于磁盘的0柱面、0扇区、0磁道）中，磁盘的开头是64字节，记录一个分区需要16字节。

光盘设备：

/dev/cdrom

集成开发环境：

/dev/hd1

/dev/hd2

SCSI：

/dev/scd1

/dev/scd2

软盘：

/dev/fd1

/dev/fd2

硬盘：

/dev/hda/dev/hda1

/dev/sda/dev/sda1

U盘：（默认为scsi硬盘）

/dev/sdx (abcdef)

/dev/sda

/dev/sdb...

分区方法：

fdisk /dev/sdb：进入后按照命令提示进行分区（p：打印分区表，n：新建分区->p/e->+10G分配分区大小）

格式：

分区后，格式化后才能使用。

windows系统下，文件系统为FAT32或NTFS。但是在linux下是ext（后续升级到ext2，ext3)。

相关命令：使用fdisk -l查看系统连接的）：每个物理卷被划分为一个称为PE（Physical Extents）的基本单元。具有唯一编号的 PE 是 LVM 可以寻址的最小单元。 PE大小可配置，默认4MB。

LE（逻辑范围）：逻辑卷也分为称为 LE（逻辑范围）的基本可寻址单元。在同一个卷组中，LE和PE的大小相同，一一对应。

简而言之：

PV：是物理磁盘分区

VG：LVM中的物理磁盘分区，即PV，必须加入VG。 VG可以理解为一个仓库或者几个大硬盘。

LV：从VG划分的逻辑分区

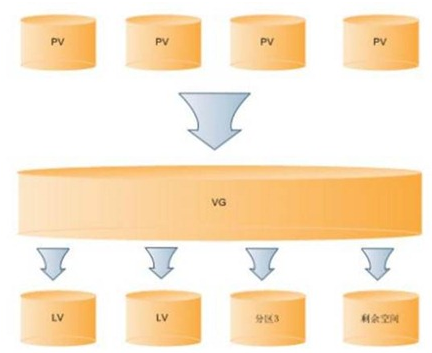

PV、VG、LV的关系如下图所示：

三、安装 LVM

首先判断系统中是否安装了lvm工具：

[root@localhost /]# rpm -qa|grep lvm
lvm2-2.02.87-6.el6.x86_64
lvm2-libs-2.02.87-6.el6.x86_64

如果输入的命令结果与上例类似，说明系统已经安装了LVM管理工具；如果命令没有输出，则说明没有安装LVM管理工具，需要从网络下载或者从光盘安装LVM rpm工具包。

四、创建和管理 LVM

创建一个LVM系统，一般需要经过以下步骤：

1、创建分区

使用分区工具（如fdisk等）创建LVM分区。方法与其他一般分区相同。唯一不同的是LVM的分区类型是8e。如下图所示：

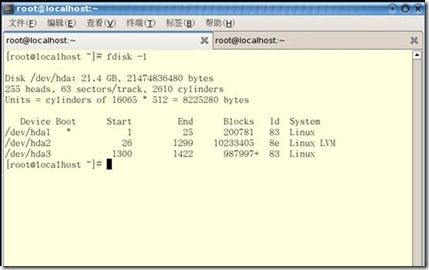

查看磁盘分区表

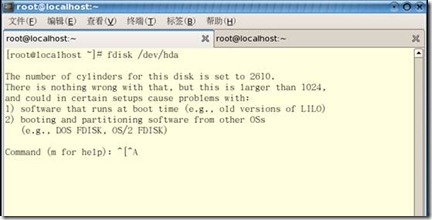

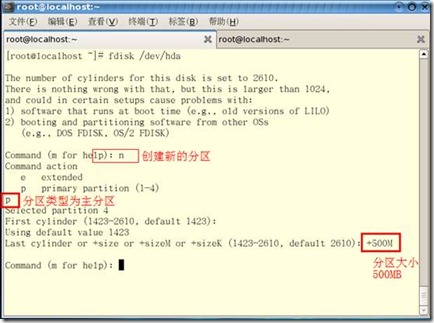

使用fdisk创建分区，根据设备文件的绝对路径（/dev/hda）进入分区管理

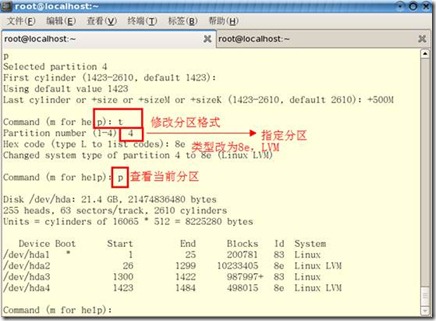

一定要指定分区格式为8e，这是LVM的分区格式

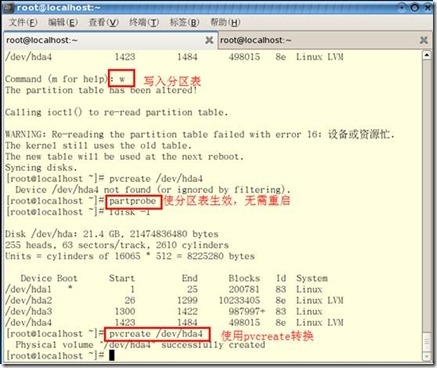

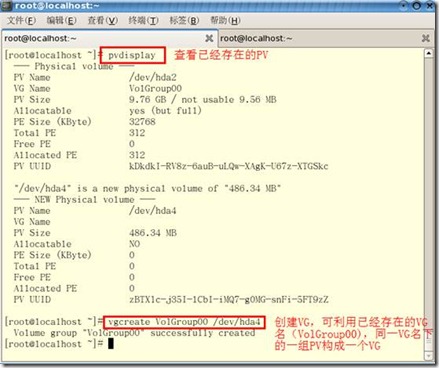

2、创建PV

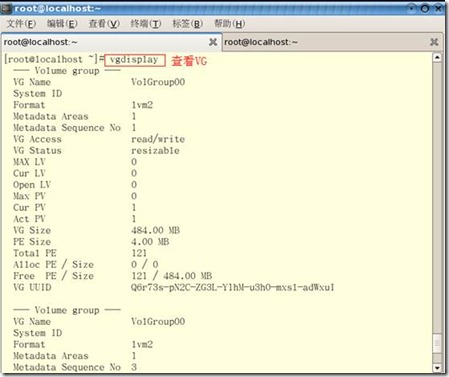

3、 创建 VG

VG 创建后，可以从 VG 中分离出一个 LV。

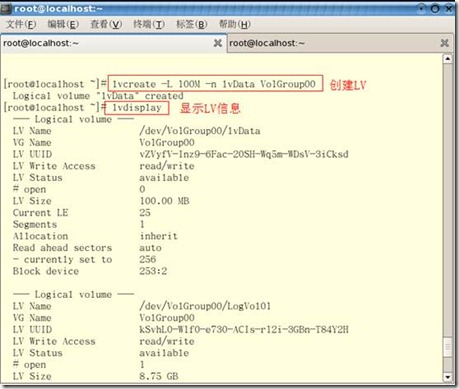

4、创建LV

创建了一个容量为100M的名为lvData的分区，其中： -L：指定LV的大小 -n：指定LV的名称。 Vo1Group00：表示从这个VG中划分出LV；

5、LV 格式和挂载

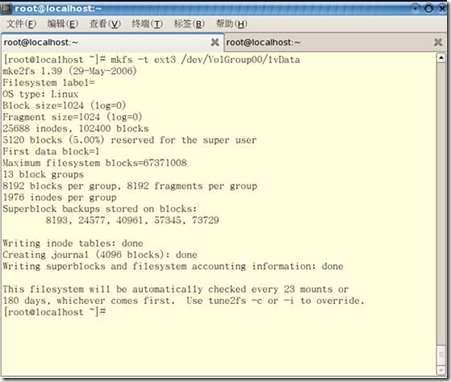

下一步就是对LV进行格式化（使用mksf进行格式化），然后LV就可以存储数据了

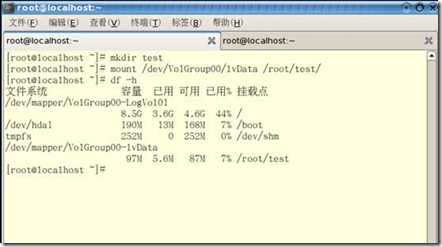

将格式化后的LV分区挂载到指定目录，即可像普通目录一样存储数据

挂载后可以看到这个LV的容量。

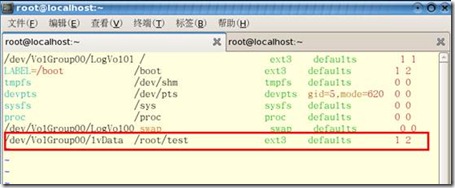

如果要在系统启动时启动LV，最好将lvData写入fstable文件，如下图：

使用Vim编辑器打开/etc/fstab，在最后一行添加如图所示，其中/dev/VolGroup00/lvData指定要挂载的分区LV，/root/test指定要挂载的目录被挂载（挂载点），ext3分区文件系统格式，其他可以使用默认格式

LVM 备注：

展开当前分区

一、 首先新建一个分区：

fdisk /dev/hda

n

l #选择逻辑分区，如果没有，先创建扩展分区，然后添加逻辑分区（硬盘：最多四个分区P-P-P-P或P-P-P-E）

6 #分区号（从5开始），/dev/hda6

t 8e #Partition type 8e 表示 LVM 分区

w #写入分区表

partprobe #重读分区表

mkfs --t ext3 /dev/hda6 #format

partx /dev/hda #查看当前硬盘的分区表和使用情况

二、创建PV，展开VG、LV

pvcreate /dev/hda6

vgdisplay #查看当前存在的VG信息，以存在VG：VolGroup00为例

vgextend VolGroup00 /dev/hda6 #extend VolGroup00

lvdisplay #查看现有LV信息，以现有LV：LogVol01为例

lvextend –L +1G /dev/VolGroup00/LogVol01 #扩展LV（扩展后需要执行下一条命令resize2fs才能生效）

resize2fs /dev/VolGroup00/LogVol01 #执行重置大小，对当前使用的LogVol01有效

df -h #查看挂载情况，已经展开

LVM 操作相关命令：

fdisk -l：查看系统识别了哪些物理硬盘

pvdisplay：查看系统中已经创建的物理卷

pvcreate：创建一个新的物理卷

pvremove：删除一个物理卷（即从物理卷中删除一个LVM标签）

vgdisplay：查看系统中的卷组

vgcreate：创建一个新的卷组

vgreduce：从卷组中删除一个物理卷（即收缩卷组）

vgremove：删除卷组

lvdisplay：查看系统中已经创建的逻辑卷

lvcreate：创建一个新的逻辑卷

lvreduce：缩小逻辑卷（即从一个逻辑卷中减少一些LE）

lvremove：从系统中删除一个逻辑卷

mkfs：根据逻辑卷创建对应类型的文件系统

mkdir -p $mount_piont：创建挂载目录

创建的文件系统位于：/dev/$create_vg_name/$lv_name

mount /dev/$create_vg_name/$lv_name $mount_piont：挂载文件系统

vgscan：读取系统中创建的所有卷组

vgchange -ay：激活所有卷组（开机时执行，redhat可以在/etc/rc.d/rc.sysinit系统启动初始化脚本中找到） vgchange -an：关闭所有卷组（提示：必须在 umount 之后所有文件系统都可以执行成功

裸设备的使用：

1.先lvreate

2.raw /dev/raw/raw0 /dev/mapper/vgname-lvname

3.Modify /etc/sysconfig/rawdevices，添加：/dev/raw/raw0 /dev/mapper/vgname-lvname

4.执行命令； service rawdevices 重启使/etc/sysconfig/rawdevices文件中的raw device配置生效

5.执行 /sbin/schkconfig rawdevices on 以便系统重启后可以自动加载裸设备

6.修改raw device的owner，让相应权限的用户对raw device有读写权限 chown -R owner:group /dev/raw/raw0

7.在系统启动执行脚本/etc/rc.local中增加修改裸设备属主的修改命令，使系统启动后裸设备属主保持不变。

Linux 挂载原始 LVM 磁盘

示例：

1、pvs

[root@localhostyuanbor]# /sbin/pvs 检查是否有同名的VG组

2、vgrename

[root@localhostyuanbor]#/sbin/vgrename [VG UUID] /dev/VolGroup01 #根据UUID将重复的VG组改为VolGroup01

[root@localhostyuanbor]# /sbin/pvs #查看修改结果

3、lvscan

[root@localhost sdb3]# /sbin/lvscan #检查逻辑卷状态

可以看到新修改的 VolGroup01 处于非活动状态。

4、vgchange

[root@localhost sdb3]# /sbin/vgchange -ay /dev/VolGroup01 #激活改名后的VolGroup01

[root@localhost mnt]# /sbin/lvscan #查看激活结果

5、mount

[root@localhost mnt]# mount /dev/VolGroup01/LogVol00 /mnt/sdb3 #挂载逻辑卷挂载点可自定义

注意：1可能无法显示错误，如果没有报错，可以使用vgdisplay命令查找VG UUID

找到后继续 2
