光驱或M.2迷你SSD硬盘扩展位的注意事项

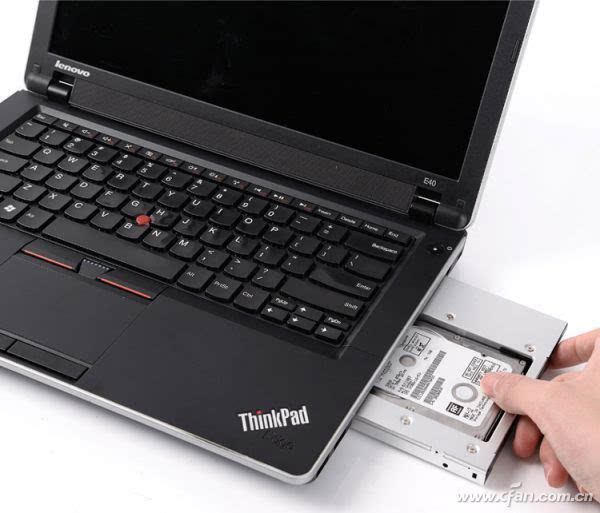

很多低端笔记本没有mSATA或M.2等mini SSD硬盘的内部扩展接口，HDD机械硬盘的速度确实不强，更换纯SSD固态硬盘的成本太棒了。如果你也有这个顾虑，那你不妨考虑让光驱来“拯救”一下。

的光驱

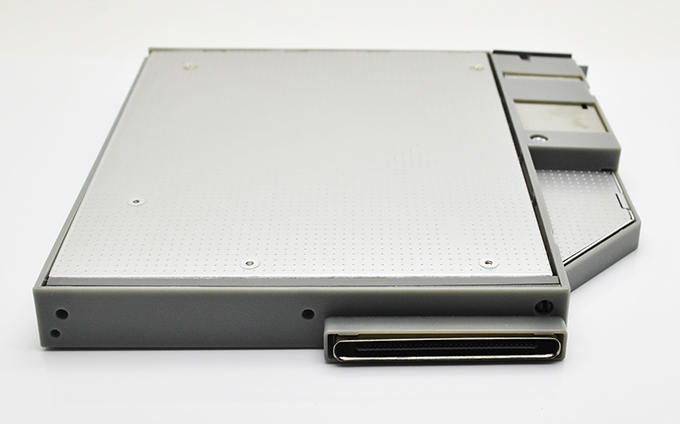

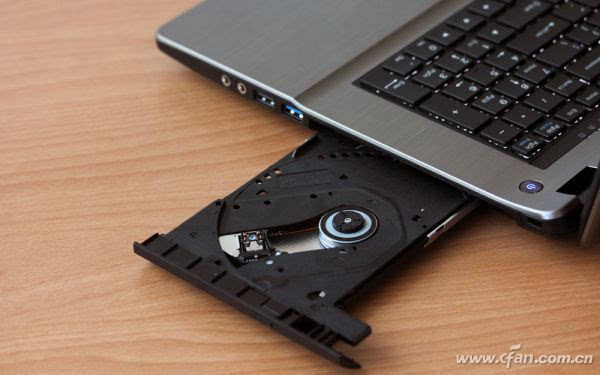

除了超薄笔记本，大多数普通笔记本都预留了光驱扩展（图片1），但为了成本控制，使用了减重模块代替了标准光驱。只要你的笔记本是配备了这个扩展槽，我们可以用它来安装第二块硬盘，在HDD+SDD双硬盘模式下同时兼顾容量和速度。更受欢迎的是，光驱的实用性已经降到了历史最低水平，与其闲着，不如利用这个接口的余热。

01

确定光驱扩展位的高度

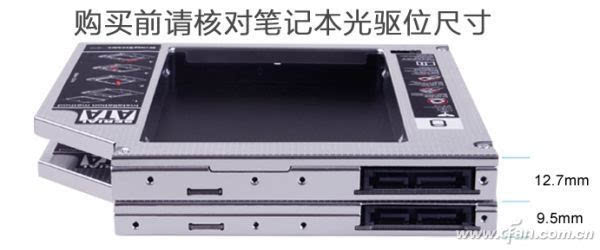

大家都知道笔记本光驱托架有两大标准：12.7mm和9.5mm（图片2），我们要根据实际情况来选择硬盘托架的高度. 需要注意的是，无论是HDD还是SSD，只要2.5寸硬盘的厚度为7mm和9.5mm，12.7mm的硬盘槽都兼容7mm和9.5mm硬盘，但9.5mm硬盘槽只支持7mm超薄硬盘。

02（可选）

提示

除了很老的笔记本，近些年笔记本光驱和硬盘都切换到SATA接口，所以本文不涉及IDE和SATA接口之间的转换。

注意光驱托架的设计

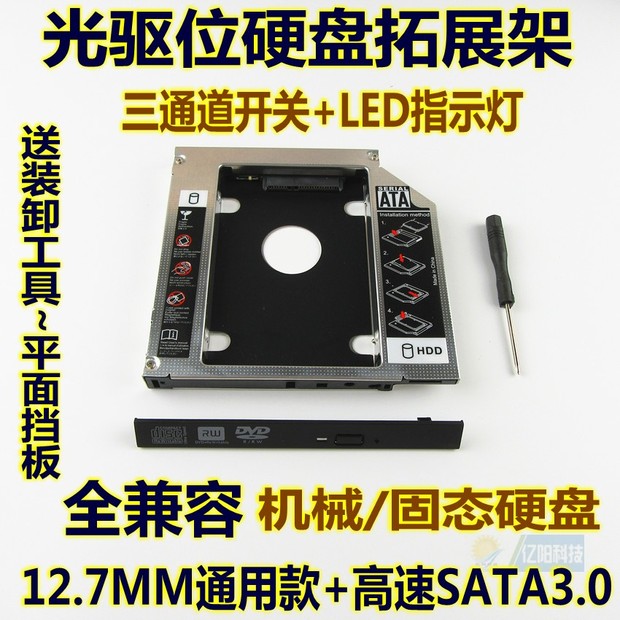

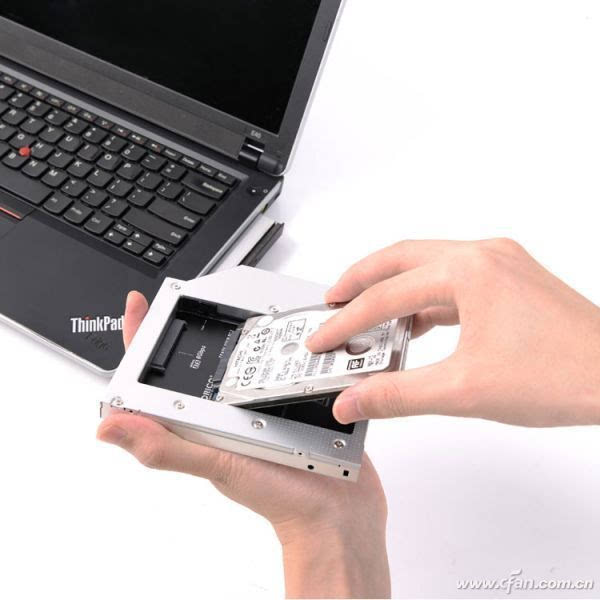

光驱支架的价格很便宜，淘宝上最低25元就可以入手。那么，硬盘托盘不就是硬盘和光驱接口之间的转接器吗（图片3），只要能固定硬盘，选择最便宜的产品不就完了吗？我相信这个是很多用户的想法，但考虑到硬盘中存储的所有数据都是无价的，一个质量更高的硬盘托盘可以100%保证硬盘硬件和内部数据的安全。

03

简单来说，我们在选择硬盘托盘时需要注意材料、固定、减震、散热、面板等方面的设计。其中，硬盘支架由纯铝、镁铝合金、复合材料制成。相对而言，镁铝合金的重量和稳定性最好，纯铝次之，塑料最差。

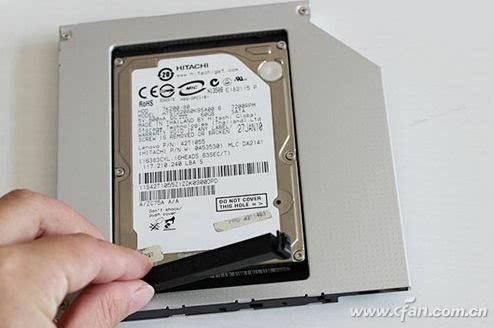

如果要将硬盘安装在硬盘支架上，一定要注意支架的固定设计（图片4）。部分支架产品将硬盘插入支架凹槽后会使用软。硬盘四周填充了优质的橡胶塞，起到防震的作用；有的产品是用四颗螺丝从支架两侧拧入硬盘侧面的螺孔；少数便宜的产品在这方面有些欠缺。考虑到硬盘和支架之间的填充物选择较硬的塑料（图片5），防震性能不理想。相对来说，用胶塞+螺丝固定的方法最合理。

04

05

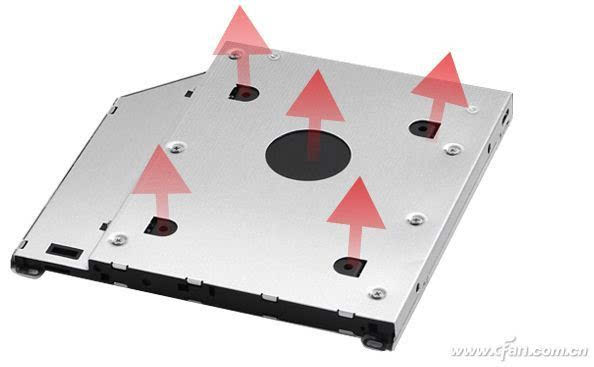

无论是HDD还是SSD，工作时都会有一定的热量（SDD相对较高），而且笔记本光驱的位置基本完全密封，对应的底盖位置没有预留散热散热孔（图6）。因此，那些在硬盘插入支架时带有散热孔且有散热坑的产品自然有利于缓解温度压力。

06

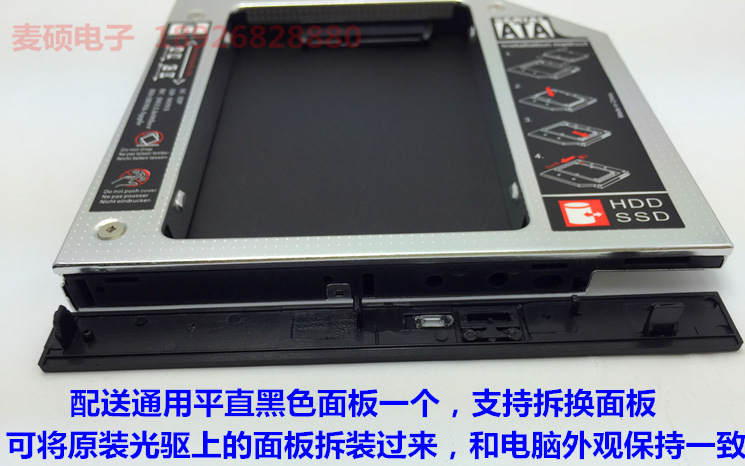

最后是面板。为了不让硬盘托盘影响笔记本的视觉美感，很多商家会随机提供不同款式的面板来“堵住”光驱出口之间的缝隙。如果觉得商家提供的面板不好看，可以把原厂光驱的面板拆下来装到支架上。

扩展阅读：如何取下光驱面板

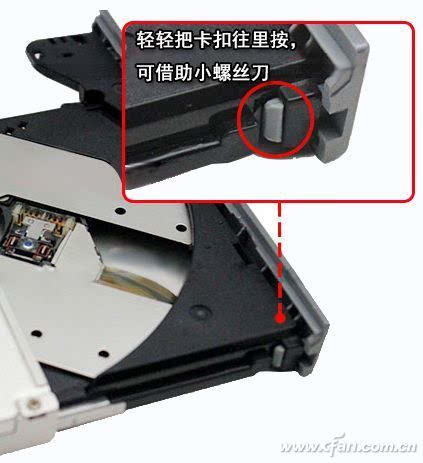

未接通电源时，用回形针戳开光驱盖上的孔，将光驱弹出，光驱面板通过两侧的卡扣固定在光驱托盘上侧面（图7）。使用可以通过用钉子或螺丝刀按压扣环来卸下面板。

07

多通道切换的必要性

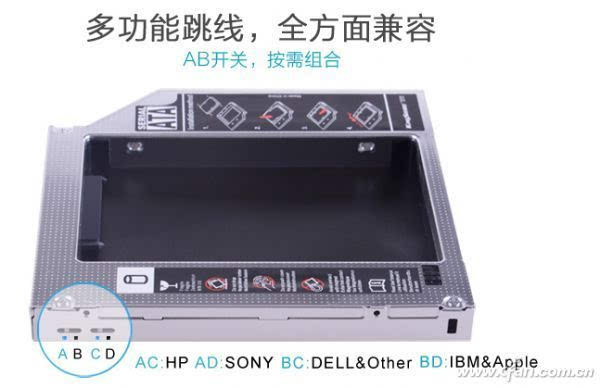

现在很多硬盘槽都配备了“双通道”或“三通道”开关（图片8），它们的含义是什么？原来为了正确识别硬盘或光驱在光驱，笔记本必须有一个接地的反馈信号发送给主板和CPU，如果不接地，笔记本会切断光驱的供电，硬盘会因缺电而无法工作电源，会导致系统无法识别问题。大多数笔记本会从右到左开始。6针定义为接地作为判断依据。但是，ThinkPad、HP等品牌的少数产品没有采用这个一般的方案是定义地信号到其他引脚，这种情况下需要多路切换，引脚之间切换，满足不同笔记本对地信号的定义。

08

很多用户购买支架安装硬盘后，出现无法识别支架内硬盘、无法通过硬盘启动系统、无法正常关机等问题。其实就是地反馈信号识别有问题。可以解决多通道切换。

提示

如果您在笔记本电脑的硬盘槽中安装了原装硬盘，而新购买的SSD安装在原硬盘位置，请提前删除硬盘硬盘的数据加密（如果有，如指纹加密），然后进入系统支架的硬盘驱动器号可能无法识别。另外，早期笔记本的BIOS可能不支持光驱启动。在这种情况下，我们可以交换主硬盘和光驱。

不限于标准硬盘

考虑到随着Windows平板电脑和各种超极本的兴起，未来的移动设备可能不再保留标准的2.5英寸硬盘，而是使用mSATA或迷你硬盘。 M.2 磁盘接口。因此，部分用户可能希望“一步到位”选择M.2接口的mini SSD，以便日后更换机器也能继续工作。

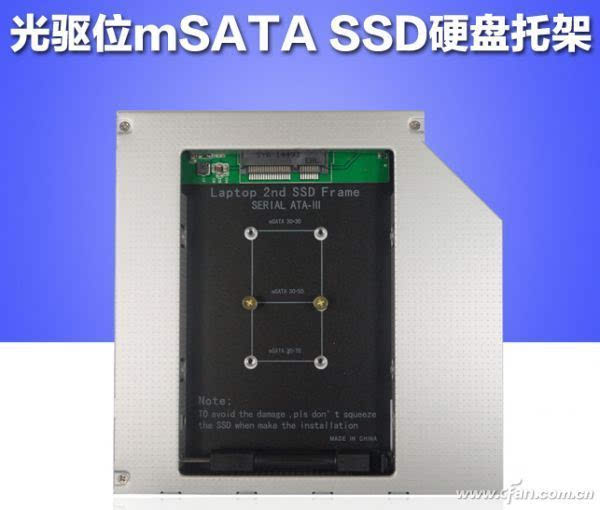

好消息是光驱的硬盘槽不限于2.5寸硬盘。标准硬盘槽对应的mSATA和M.2接口SSD硬盘都可以购买（图片9）。也就是说，即使你的笔记本没有mini SSD插槽，只要配备一个光驱驱动器扩展槽，我们也可以使用这些迷你固态硬盘！

09

总结

我们说的是购买光驱托架。如果您想知道哪个HDD或SDD更适合安装在托架上，如何卸下原来的硬盘，以及如何处理卸下的光驱，请参考这篇发表的文章《SSD硬盘的必杀技站立》 up”2013年第7期，或登录CFan网站查看。返回搜狐查看更多
