网络硬盘录像机（NVR）网络摄像机(NVR)

视频监控系统是智慧社区建设的核心，可以对社区内指定的监控点进行实时监控。主要有社区出入口、仓库出入口、车库内部、电梯、单元楼出入口、室墙等。这些监控点的实时图像可以通过大华监控系统传输到社区管理中心的。

为了更好的融入系统，形成一个整体的智慧社区，视频监控建议采用比模拟视频更高清、更稳定、性价比更高的网络型监控设备。

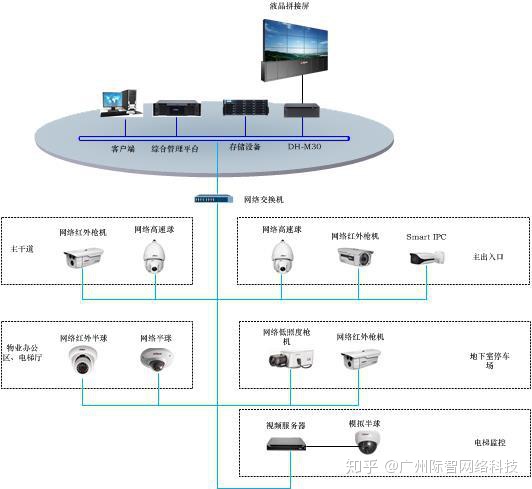

1.1系统架构

该子系统主要由五部分组成：高清网络摄像机、网络传输设备、网络硬盘录像机（NVR）、管理服务器和监控显示系统：

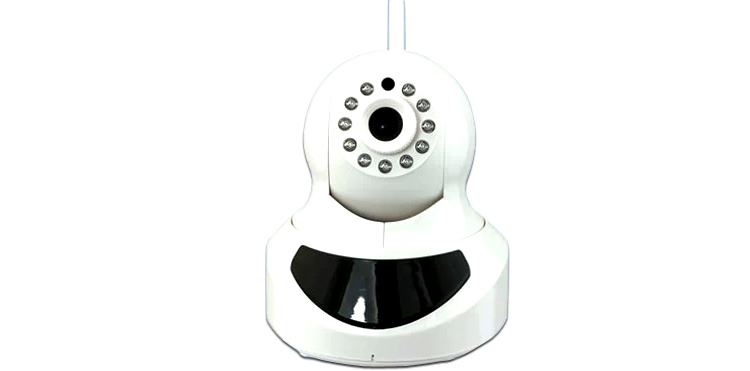

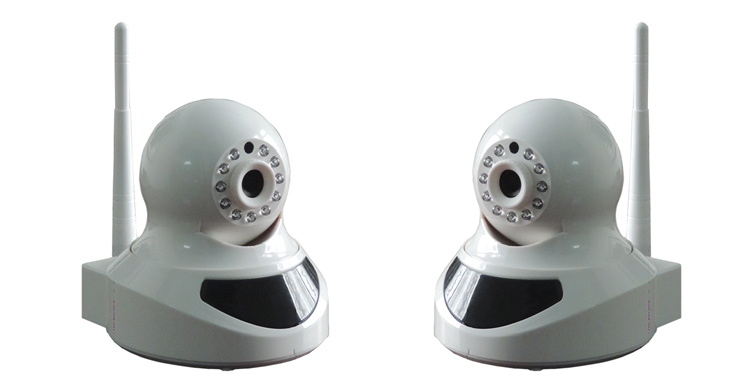

高清网络摄像机

IPC是视频监控系统的前沿部分，是整个系统的“眼睛”。它将监控的内容通过镜头转换到图像传感器中，并转换成图像信号。数据由DSP进行转换和编码，再转换成IP数据包通过网络传输。传播。 IPC摄像机主要采用浙江大华品牌，视频分辨率高，图像更清晰，色彩还原更好，低照度下噪点少。工具

具有远程访问、远程配置和调试的优势。

网络传输平台

在数字监控系统中，双绞线或光缆作为数据传输的主要载体，取代了模拟监控系统中的视频线、音频线、报警线、控制线甚至电源线（光缆传输不能替代电源线）线），所以TCP/IP网络是IPC和NVR之间的传输路径，是整个系统的“纹理”。将前端IPC信号通过双绞线、光纤及其光电转换设备传输到接入层交换机，通过接入交换机转发到网络硬盘录像机NVR。

网络硬盘录像机（NVR）

网络硬盘录像机（NVR）是网络视频监控系统的灵魂。除了处理相关数据的功能墙等。根据环境、地形、监测范围，可以组合使用不同焦距、无红的械进行监测。周边区域的还可以与入侵报警系统联动，实时监控社区的每一个角落。周边设计采用130W像素高清。

单元楼出入口、单元楼地下出入口：

此类区域应使用高清定焦红外半球摄像机，并在每个单元楼的出入口安装1个这样的摄像机，可以清晰地捕捉进出单元的每个人的图像建筑物，即使在没有光的情况下。内置红外灯可用于增强补光，达到不遗漏任何细节的效果。一旦发生，可先查明被盗单位出入口的监控录像，提高破案效率。

电梯车厢内：

电梯轿厢内部采用高清定焦迷你半球摄像机，外观精美。在监控车内实时动态的同时，将外观与车内装饰融为一体。

社区广场、开放的公共区域：

所有此类区域均采用高清红外一体式智能高速球，内置全向云台和高倍电动变焦镜头，全向云台可携带摄像机进行旋转和俯仰运动，可大大增加监控视野；变焦镜头可以改变光圈、焦距和焦点移动，因此您可以拍摄详细的特写镜头。管理中心值班的安保人员可以控制球机，并根据现场需要灵活调整。此外，球型摄像机可设置在预设位置并与报警设备联动，真正做到无盲区监控整个社区。普通户外球型设计采用200W高清红外球型；高级球机设计采用200W高清红外球机，红外距离大于等于150米。

1.3系统功能

程序成熟度高

网络摄像机+嵌入式网络硬盘录像机视频监控方案已经使用了五年多，得到了行业用户的高度认可。而且网络摄像机和嵌入式网络录像机均为浙江大华科技产品，已获得市场使用验证，质量可靠，运行稳定，公司在全国设有服务机构，售后服务有保障.

方案建设性价比高

本方案设计采用整体一体化解决方案，所选产品为行业通用产品，提供从前端设备、仓储设备到中墙设备的一体化整体解决方案，具有全套成本优势供应，并大大降低投资成本。

高品牌知名度

根据您选择的品牌进行简要介绍

强大的系统扩展能力

在初期投资的情况下，如果以后需要扩展监控点，在设计之初就考虑了系统的扩展。如果以后需要扩展，只需购买相应数量的网络摄像机和网络硬盘录像机即可完成系统的快速扩展。

简单易用的系统功能

承载旧的 DVR 架构可以让用户更快地融入新的数字系统。系统的安装极其简单，软件系统的安装和使用也非常容易理解。在可维护性方面，系统布线非常简单，主要设备可靠性高，维护性能好，可实现远程维护；方便快捷。

1.4系统函数

实时视频监控

视频监控系统通过前端设备采集视频图像，可以通过视频传输系统显示在监控中心的显示设备上。还具有多屏监控、巡视等功能，可以反映监控信息与其物理位置的对应关系。实现社区内外环境实时监控。

视频播放查询

可以对视频数据进行多种智能检索和回放。视频可以方便地检索和回放，并且可以在一定时间内任意回放，并且可以查看特定时间段内发生的特殊情况。

视频存储功能

前端视频信号可直接存储在NVR内置硬盘中，存储时间可根据实际情况设置，可选择D1或720P格式存储。重要监控点图像可以多种方式存储，重要视频数据可以备份。

显示功能

通过液晶监视器和电视墙上的液晶监视器调整图像。您可以选择任意通道的图像进行解码显示在墙上，供终端显示。每个显示器还可以显示多张图像。

动态监控功能需求

支持跨线检测、流量统计、区域检测功能。

多系统联动功能

报警联动功能，具有多个外部电压报警输入，多个继电器开关量报警输出；支持多种报式。
