我们经常在电视以及家庭中各种播放器的视频会议产品和监视产品的编的视频输入和输出接口上看到很多视频接口。下面将详细介绍这些视频接口中的哪些是模拟接口，哪些是数字接口，哪些接口可以传输高清图像等。

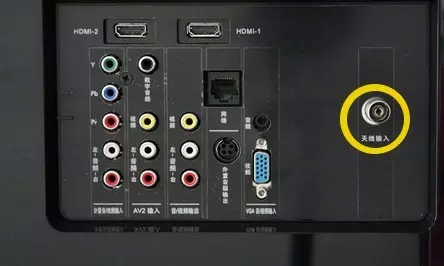

目前，最基本的视频接口是复合视频接口和S-vidio接口。另外，还有常见的组件接口，VGA接口，HDMI接口和SDI接口。

1、复合视频界面

接口图：

说明：

复合视频接口也称为AV接口或视频接口。它是当前最常用的视频界面。几乎所有的电视和DVD播放器都具有此界面。

这是一个视频界面，用于分离音频和视频。它通常由三个独立的RCA插头（也称为梅花接口，RCA接口）组成，V接口连接到混合视频信号，该信号是插孔。 L接口连接到左侧。通道的声音信号为白色插孔。 R端口连接到右声道的声音信号，并且是红色插孔。

评论：

它是一种混合视频信号，未经射频信号的调制，放大，检测，解调等处理，信号保真度相对较好。所使用的电缆极大地影响了图像质量，并且分辨率通常高达350-450线。但是，由于它是模拟接口，因此在数字显示设备中使用时，需要将模拟信号转换为数字信号的过程，这样会损失很多信号噪声，因此不建议使用一般的数字显示设备。

2、 S-Video接口

接口图：

说明：

S界面也是一个非常常见的界面，它的全名是Separate Video，也称为SUPER VIDEO。 S-Video连接规范是日语开发的规范。 S表示“ SEPARATE（分离）”，它将亮度和色度分开以输出，避免了在输出混合视频信号时亮度和色度的相互干扰。 S接口实际上是一个五芯接口，由两个视觉亮度信号，两个视频色度信号和一根公共屏蔽接地线组成。

评论：

与AV接口相比，由于不再执行Y / C混合传输，因此无需进行明亮的颜色分离和解码，并且使用独立的传输通道可以很大程度上避免视频设备中的信号图像失真。串扰造成的干扰大大提高了图像的清晰度。但是，S-Video仍然必须将两个色差信号（Cr Cb）混合到色度信号C中，进行传输，然后在显示设备中将其解码为Cb和Cr进行处理，这仍然会造成一些信号损失。失真（这种失真很小，但在严格的广播级视频设备上进行测试时仍然可以找到）。此外，由于Cr Cb的混合，色度信号的带宽也受到限制，因此尽管S-Video已经相当不错，但还远远不够完美。尽管S-Video并不是最好的，但考虑到当前的市场状况和总体成本，它仍然是最常用的视频接口之一。

3、 YPbPr / YCbCr色差界面

接口图：

说明：

色差接口基于S接口，分别在色度（C）信号中发送蓝色差（b）和红色差（r），其分辨率可以达到600线以上。它通常使用两个徽标YPbPr和YCbCr，前者代表逐行扫描色差输出，后者代表隔行扫描色差输出。现在，许多电视产品都依靠分量输入来改善输入信号的质量，并且通过分量接口，您可以输入各种级别的信号，从最基本的480i到具有倍频扫描的480p，甚至是720p，1080i，等。只有通过色差输入，才能将信号传输到电视。

评论：

从电视信号关系中，我们只需要知道Y，Cr，Cb的值即可得到G（绿色）的值，因此在视频输出和色彩处理的过程中，绿色差Cg为统一忽略，仅保留Y Cr。 Cb，这是色差输出的基本定义。作为S-Video的高级产品，色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，从而避免了再次进行双向色差混合解码和分离的过程，并保持了色度通道可以通过逆矩阵解码电路将RGB的最大带宽恢复为RGB三个原色信号并进行成像，从而最大程度地减少了视频源和显示成像之间的视频信号通道，并避免了繁琐的传输过程。传入的图像失真，因此，分量输出接口方法是目前最好的模拟视频输出接口之一。

4、 VGA接口

接口图：

说明：

VGA接口也称为D-Sub接口。 VGA接口是D型接口，共有15个引脚，分为三行，每行五个。 VGA接口是图形卡上使用最广泛的接口类型，大多数图形卡都具有这种类型的接口。迷你扬声器或家庭影院具有VGA接口，可以轻松连接到计算机的显示器，并在计算机的显示器上显示图像。

评论：

VGA接口仍然传输模拟信号。通过数字/模拟转换器将数字生成的显示图像信息转换为R，G和B原色信号以及水平和垂直同步信号。信号通过设备中的电缆传输到显示器。对于模拟显示设备，例如模拟CRT显示器，信号直接发送到相应的处理电路，以驱动和控制显像管以生成图像。对于诸如LCD和DLP的数字显示设备，显示设备需要配备相应的A / D（模拟/数字）转换器，以将模拟信号转换为数字信号。经过D / A和A / D二次转换后，不可避免地会丢失一些图像细节。 VGA接口用于CRT监视器是可以理解的，但是当用于数字电视等显示设备时，转换过程中的图像损失会稍，这些信号通过模拟信号线传输到液晶内部，需要一个相应的A / D（模拟/数字）转换器将模拟信号再次转换为数字信号，然后才能显示在液晶显示屏上。液晶图像来了。在上述的D / A，A / D转换和信号传输过程中，不可避免地会发生信号丢失和干扰，从而导致图像失真甚至显示错误。 DVI接口不需要执行这些转换，从而避免了信号丢失，并且使图像的清晰度和细节表现力得到了极大的改善。

6、 SDI接口

接口图：

说明：

SDI接口是“数字组件串行接口”。串行接口是通过单个通道顺序传输数据的每个位和相应数据的接口。由于串行数字信号的高数据速率，因此必须在传输之前对其进行处理。使用加扰的不归零反转（NRZI）代替早期的块编码。它的标准是SMPTE-259M和EBU-Tech-3267。这些标准包括数字复合信号和包括数字音频的数字分量信号。在传输之前，原始数据流被加密并转换为NRZI码，以确保原始数据可以在接收端可靠地恢复。这样，数字串行接口可以在概念上理解为基带信号调制。 SDI接口可以传递270Mb / s的串行数字分量信号，对于16：9格式的图像，它应该能够传输360Mb / s的信号。

评论：

SDI接口不能直接传输压缩的数字信号。重放由数字视频录像机，硬盘和其他设备记录的压缩信号后，必须将其解压缩并通过SDI接口输出，以进入SDI系统。重复进行解压缩和压缩将不可避免地导致图像质量下降和延迟增加。因此，各种格式的数字视频录像机和非线性编辑系统已经指定了它们自己的接口，用于直接传输压缩数字信号。 （A）Sony的串行数字数据接口SDDI（串行数字数据接口）用于Betacam-SX非线性编辑或数字新闻传输系统中。通过此接口，它可以以4倍的速度从磁带上载到磁盘。 （B）在DVCAM录像机编辑系统中，索尼的4倍速串行数字接口QSDI（QuarterSerial数字接口）通过该接口以4倍速从磁带到磁盘，从磁盘下载到磁带或在磁盘和磁盘之间进行数据复制。 （C）松下的压缩串行数字接口（CSDI）用于DVCPRO和Digital-S数字视频录像机以及非线性编辑系统。它可以以4倍的速度将数据从磁带库传输到磁盘库或磁盘库。

以上三个接口彼此不兼容，但是都与SDI接口兼容。在270Mb / s SDI系统中，可以进行高速传输。这三个接口是为建立数字音频和视频网络而设计的。这种类型的网络不像计算机网络那样使用握手协议，而是使用同步网络技术，该技术不会因路径不同而引起延迟。

人们通常将数字音频信号嵌入SDI信号，即，将数字音频信号插入视频信号的行和场同步脉冲（行和垂直消隐）周期，并与数字分量视频信号同时传输

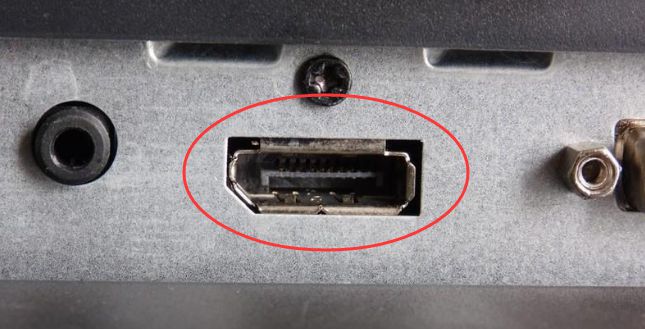

7、 HDMI接口

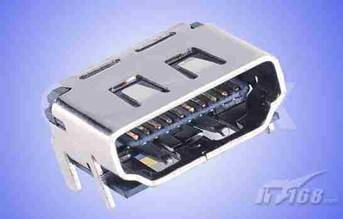

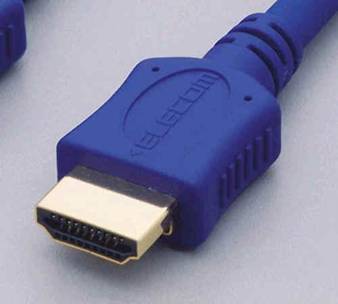

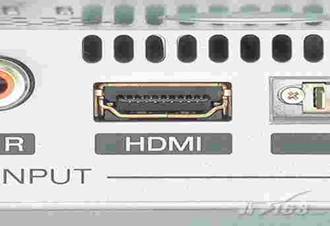

接口图：

说明：

HDMI的全英文名称为“ High Definition Multimedia”，中文为高清多媒体接口。 HDMI接口可以提供高达5Gbps的数据传输带宽，并且可以传输未压缩的音频信号和高分辨率视频信号。同时，在信号传输之前不需要执行数字/模拟或模拟/数字转换，这可以确保最高质量的视频和音频信号传输。使用HDMI的优点是：与当前需要多根电缆进行连接不同，只需要一根HDMI电缆即可同时传输音频和视频信号。同时，由于无线数字/模拟或模拟/数字转换，可以获得更高的音频和视频传输质量。对于消费者而言，HDMI技术不仅可以提供清晰的图像质量，而且还可以大大简化家庭影院系统的安装，因为音频/视频使用同一根电缆。

评论：

2002年4月，日立，松下，飞利浦，SiliconImage，索尼，汤姆森和东芝等7家公司成立了HDMI组织，并开始制定致力于数字视频/音频传输的新标准。 2002年底，发布了高清数字多媒体接口HDMI 1. 0标准。与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。 HDMI支持5Gbps的数据传输速率，并且可以传输15米的距离，足以应付1080p视频和8声道音频信号。而且，由于1080p视频和8声道音频信号的要求低于4GB / s，因此HDMI仍有很大的余量。这样一来，它就可以通过一根电缆分别连接DVD播放器，和PRR。另外，HDMI支持EDID和DDC2B。因此，具有HDMI的设备具有“即插即用”功能。信号源和显示设备将自动“协商”以自动选择最合适的视频/音频格式。

HDMI与DVI引脚兼容，但使用不同的封装。

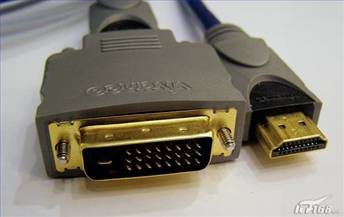

HDMI toDVI-D适配器：

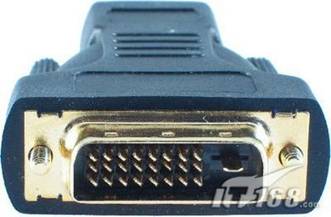

HDMI到DVI-D适配器电缆：

8、 IEEE1394接口

接口图：

说明：

IEEE 1394也称为FireWire或iLink。它可以传输数字视频和音频以及机器控制信号，具有高带宽，并且非常稳定。通常，它主要用于连接数码摄像机，DVD刻录机和其他设备。 IEEE 1394接口有两种类型：6针六角形接口和4针小型四角形接口。六针六边形连接器可以为连接的设备供电，而四针四角形连接器不能为连接的设备供电。

评论：

最初设计为成为电子设备（包括摄像机，个人计算机，数字电视，音频/视频，DVD播放器，打印机等）之间的通用连接接口。 1394电缆可以传输不同类型的数字信号，包括视频，音频，数字音频，设备控制命令和计算机数据。 IEEE 1394的主要性能特征如下：

数字接口：无需模数转换即可以数字形式传输数据，从而降低了设备的复杂性并确保了信号质量。
