修复硬盘自动校准的作用就好比是厂家的工厂测试程序

在修理硬盘驱动器时，官员通常使用自动校准进行处理。自动校准的功能类似于制造商的工厂测试程序，它将自动添加一个仪表以屏蔽硬盘上的缺陷。我们所谓的电刷是可以自我校准的固件，它与相同电路板编号和系列的维护固件兼容。源通常是制造商返回的磁盘，用于清除所有LOG和缺陷表，并在工厂维修过程之后生成备份的固件（提示2）。工厂使用这种类型的固件进行维修，通常是P列表）。 （小）提示3）比原始固件大得多，例如1640固件P表的两个头的总容量为250,000，而原始磁盘通常装满成千上万。

提示1：目前，所有品牌的硬盘驱动器都可以进行自动校准，例如WD.ST等，但是每个品牌的启动方法都不同。例如，可以通过COM端口通过命令启动ST（如果有机会，我们将介绍ST）。

提示2：为什么它是维修盘而不是市售硬盘？因为市场上的大多数硬盘都有一个流程图，该流程图已被销毁。这会导致硬盘维修人员开始校准，并且硬盘的维修效果很低

提示3：P-list，永久性缺陷列表，是制造商在硬盘出厂之前生成的缺陷列表，在硬盘运行时将自动避免；相应的G列表，该列表在使用硬盘期间出现并记录。该列表也称为生长缺陷列表。每个硬盘都有一个P列表和一个G列表。

刷牙前的准备工作

以WDR为例，刷机的基本过程是：备份原始固件（ROM和固件模块）→使用维护软件写入与板号和系列相对应的刷机ROM，写入后复位→写入到原始的ROM No.47适配器模块，复位→固件模块回写（先写入0001模块，然后再写入其他模块），复位→设置DCM，复位→设置LBA，复位→开始自校准→单独加电→校准完成后再次检查。确认修复效果。

它看起来很复杂，但我们只需要掌握以下要点即可成功完成整个维修过程：

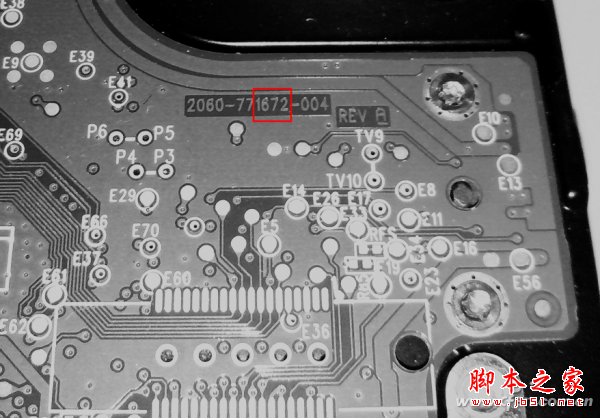

由于我们根据电路板编号和系列进行维修，因此需要提前确定发生故障的硬盘驱动器的电路板编号。电路板号在硬盘驱动器主体上可见（图片2），以作者的硬盘驱动器为例，其板号为1672。

02闪烁固件根据电路板编号和系列进行区分，电路板编号可参考带有红色下划线的部分

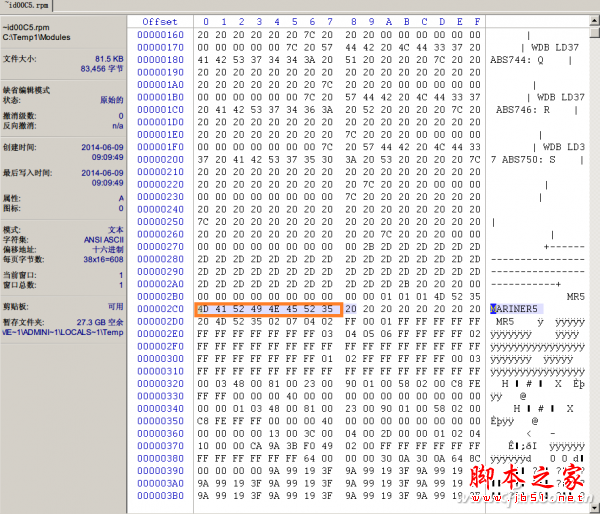

此外，硬盘系列可以在WDR中传递检测信息，但是最准确的一种是查看固件中的C5模块，其中包含系列号信息。 WDR中备份的固件文件名为〜id00C5。 rpm，使用winhex或其他二进制编辑器打开C5模块，您可以看到它（图3）。考虑到要修复的硬盘在一般状态下有问题，可能导致Windows系统启动缓慢甚至启动出错。如果您要修复它的速度，不妨使用WinPE来启动它，这将为我们省去很多麻烦。

03图例：颜色标记部分中的MARINER5是家族编号信息

提示

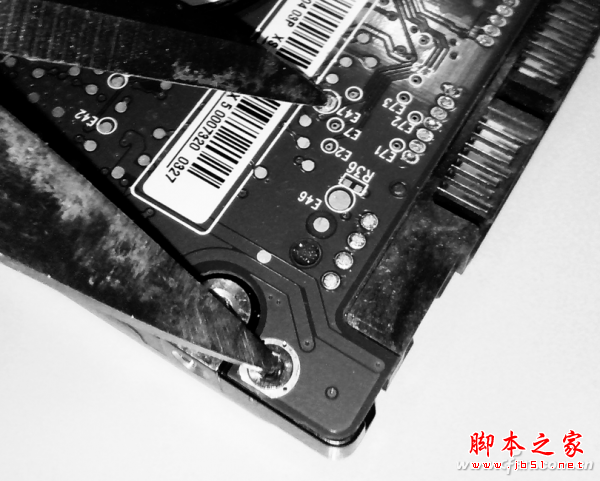

有时刷新不正确的ROM可能会导致磁盘爆震现象，这时就无法写入ROM文件。此时，您必须切换到PCB模式（即电路板模式）以重写正确的ROM文件。启动时，我们可以通过短路电路板的这两点来进入PCB模式（图4）。

04

通过刷牙的实际问题硬盘

在闪烁之前，您需要备份硬盘的原始闪存和ROM模块。 ROM包括0A； 0B; 0D; 30; 4F; 47，总共六个模块（图5），从备份ROM文件中可以拆分出来。其中，刷模块时将使用47个模块。它是固件区域适配参数。原始磁盘的出厂适配参数绝对是最适合原始磁盘的参数。接下来，需要备份固件模块（图6）。

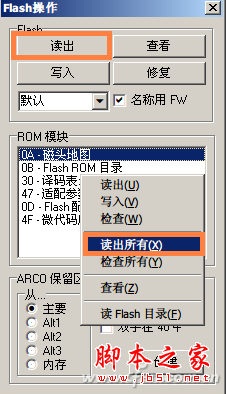

05图例：根据图标进行操作，并读出来作为备份

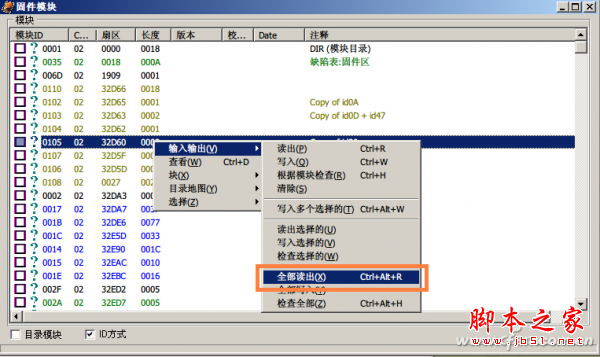

06图例：读出所有固件模块

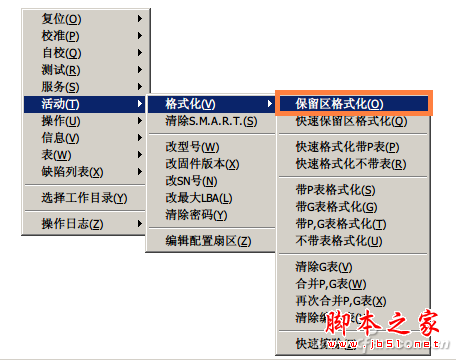

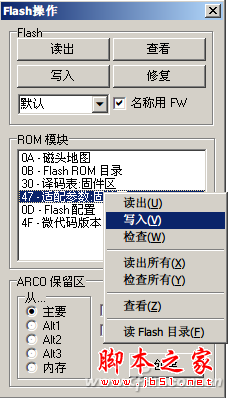

就像重新安装系统时首先需要格式化磁盘一样，我们还需要在备份完成后格式化有问题的硬盘的固件区域（图7）。接下来，您需要编写与板号和系列相对应的笔刷ROM（图8）。如果更换了磁头（例如切割磁头），则需要编辑磁头位置并写入，然后重新设置电源。写入Flash ROM后，请返回Flash操作窗口，写入原始ROM中的47个模块（图9），然后重置电源。

07图例：仅跟随图标，固件区域也称为保留区域

08图例：此处您需要基于原始磁盘进行选择，例如，原始磁盘为0. 1. 2磁头，那么您可以在此处进行选择。

09

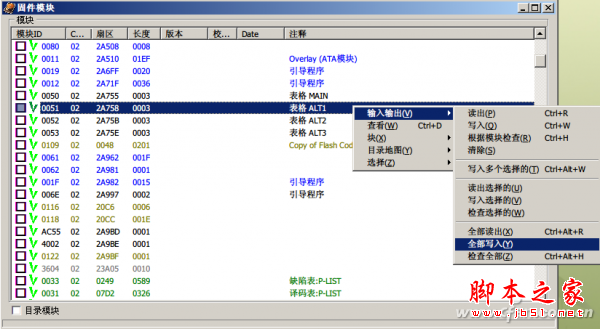

当您要刷模块时，需要编写编号为0001的模块（图10）。注意：对于某些电路板型号，需要在写入模块之前先加载启动模块，例如164 0），然后再写入其余模块（图10）。 1 1），在写入完成时重置电源，并完成重置。

10

11图例：选择后，软件将全部写入

提示

如果要更改硬盘的固件，则必须编写模块。 0001模块所在的硬盘固件区域的地址是固定的，而其他模块的地址则由0001模块指定。如果无法写入0001模块，则可能是磁头损坏或无法使用固件。因此，必须先写入0001模块，然后才能写入其他模块。

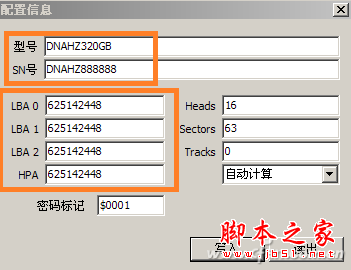

在执行自校准之前，我们还需要设置DCM和LBA。设置DCM之后，您可以初始化磁盘密度和容量。只需单击DCM，然后单击确定。默认值是1或2.并且无关紧要（图1 2），然后重新设置电源。如果未设置LBA校准过程，则会发生错误，因此请确保LBA的值0. LBA 1. LBA2和HPA是一致的（图1 3）。同时，型号和序列号也可以进行相应修改，例如，可以将其更改为拼音的第一个字母）计算机发烧友+数字等，然后重设电源。

12

13

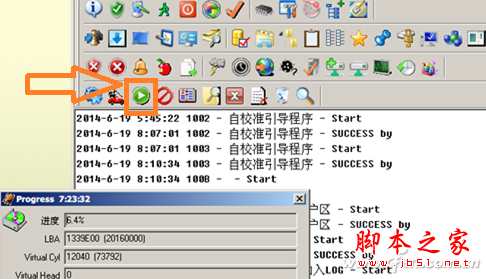

最后，单击“启动自校准”按钮（图1 4），这时PST尚未开始运行，我们需要先关闭电源并重置一次才能开始运行。如果修复盘容量比较大） ，此时您可以离线运行，方法是此时移除硬盘，将其连接到单独的电源上，然后运行校准程序，当然，您也可以运行，单击“重置”后，它将启动在大约一分钟内运行。

14

提示

离线运行的优点是可以节省能源，但缺点是您无法查看状态。运行的好处是您可以查看状态，但缺点是不环保。至于校准时间，取决于硬盘的状态，普通台式机硬盘160G需要3到5个小时，320G需要6-10个小时，依此类推，笔记本磁盘大约慢一半。

摘要

维修过度保修的IT产品有时可能会花费我们很多时间，但是在此过程中，我们将学到很多以前从未接触过的知识。实际上，关键是修复过程，而不是最终结果。
