MBR和2TB限制

使用fdisk创建分区时，我们只能创建最大2TB的分区。如果磁盘（阵列）大于2TB，则只能通过分割小于2TB的多个分区来充分利用磁盘容量。分区好友没有任何作用，但是使用大于2TB的分区（例如5TB分区）的用户会遇到问题。突破这一限制；首先让我们了解一下MBR（主引导记录）和GPT（GUID分区表））。

MBR

主引导记录（主引导记录，缩写：MBR），也称为主引导扇区，是在打开计算机以访问硬盘时必须读取的第一个扇区。它在硬盘上的三维地址为（圆柱体，磁头，扇区）=（0，0，1）。

MBR由分区程序（例如Fdisk，Parted）生成，它不依赖于任何操作系统，还可以更改硬盘启动程序，从而启用多系统启动。

从主引导记录的结构来看，它仅包含一个64字节的硬盘分区表。由于每个分区信息都需要16个字节，因此对于具有MBR分区结构（磁盘标签类型为MS-DOS）的硬盘，最多只能识别4个主分区。因此，对于具有这种分区结构的硬盘，不可能获得4个以上的主分区。在这里，您需要引导到扩展分区。扩展分区也是主分区的一种，但与主分区的区别在于，从理论上讲它可以分为无数个逻辑分区，并且每个逻辑分区都具有类似于MBR结构的扩展启动记录（EBR）。

MBR分区表中最多有4个主分区或3个主分区+ 1个扩展分区，这意味着只能有一个扩展分区，然后可以将其细分为多个逻辑分区。

在Linux系统中，硬盘分区名为sda1-sda4或hda1-hda4（其中a表示硬盘号可以是a，b，c等）。在MBR硬盘中，分区号1到4是主分区（或扩展分区），逻辑分区号只能从5开始。

在MBR分区表中，一个分区的最大容量为2T，每个分区的起始柱面必须在磁盘的前2T之内。您拥有3T硬盘，并且必须根据需要将其划分为至少2个分区，并且最后一个分区的起始扇区必须位于硬盘的前2T中。如果硬盘太大，则必须使用GPT。

GPT

GUID分区表（GUID Partition Table，简称：GPT）是物理硬盘的分区结构。它是EFI（可扩展固件接口标准）的一部分，用于替换BIOS中的主引导记录分区表。但是，由于MBR分区表不支持容量大于2. 2TB（2. 2×1012字节）的分区，因此某些BIOS系统使用GPT分区表而不是MBR分区表来支持大容量硬盘。驱动器。

在MBR硬盘中，分区信息直接存储在主引导记录（MBR）中（主引导记录还存储系统引导程序）。但是在GPT硬盘中，分区表的位置信息存储在GPT标头中。但是，出于兼容性原因，硬盘的第一个扇区仍用作MBR，后跟GPT标头。

与支持最大2 TB（TB）的MBR磁盘分区样式相比，每个磁盘最多具有4个主分区（或3个主分区，1个扩展分区和无限逻辑驱动器），GPT磁盘分区样式支持的最大容量为18 EB（艾字节），每个磁盘的分区数量没有上限，仅受操作系统限制（由于分区表本身在最初计划硬磁盘时会占用一定的空间）磁盘分区，确定分区表的剩余空间为了了解分区的最大数量，Windows的IA-64版本被限制为最多128个分区，这也是分区表指定的最小大小EFI标准）。与MBR分区磁盘不同，关键平台操作数据位于分区中，而不位于未分区或隐藏的扇区中。此外，GPT分区磁盘具有备份分区表，以提高分区数据结构的完整性。

EFI

可扩展固件接口（英文名称可扩展固件接口或EFI）是个人计算机系统规范，用于定义操作系统和系统固件之间的软件接口，并且是替代BIOS的升级解决方案。可扩展固件接口负责开机自检（POST），连接到操作系统，并提供用于连接操作系统和硬件的接口。

EFI最初由英特尔开发，现在由UEFI论坛推广和开发。

UEFI

它是基于EFI 1. 10开发的。它的所有者不再是Intel，而是一个名为Unified EFI Form的国际组织。贡献者包括Intel，Microsoft，AMI等。Dachang是开源的，当前版本是2. 1。

第二，创建一个大于2TB的分区

MBR和GPT都是分区格式。最大MBR分区小于或等于2TB，而GPT分区没有2TB限制。理论上最大分区为18 EB！

现在我们知道，如果要创建大于2TB的分区，则不能使用MBR格式的分区表。如果要使用GPT格式的分区表，我们最常用的fdisk分区工具是无奈的。您需要使用Linux Parted分区工具！

测试环境为：

Dell R710 2u服务器

cpu 2 * XEON 5606

内存16G

磁盘6 * 1TB sas 7200rpm

raid突袭等级5 perc 6i卡

rhel 6 64bit，创建4TB分区

该分区在下面正式启动：

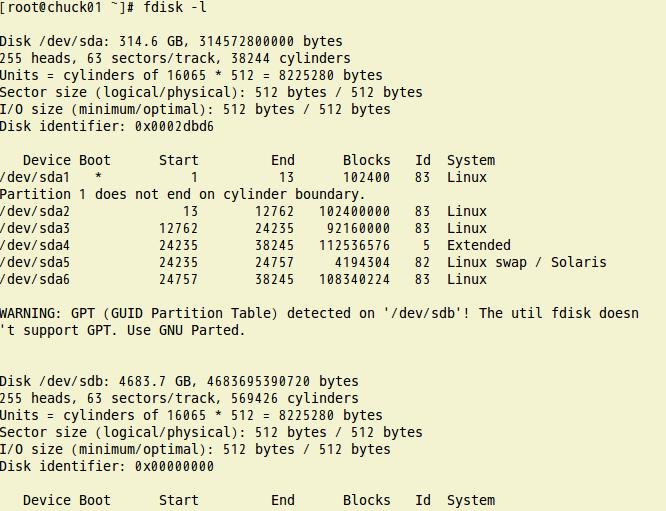

1在使用分区之前，我们首先使用fdisk -l查看硬盘信息！

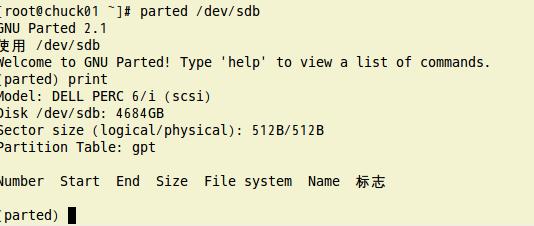

2根据以上信息，我们知道/ dev / sdb 4. 6TB，现在使用parted命令，如下图所示。

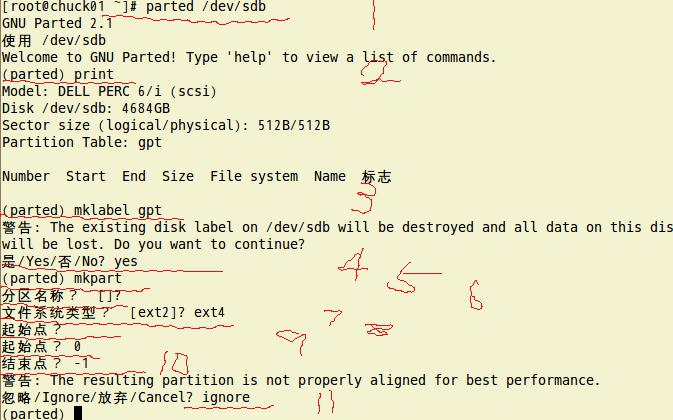

3进入parted后，执行步骤2、3、4、5、6、7、8、9、10、10、11，指令下方有一个解释！

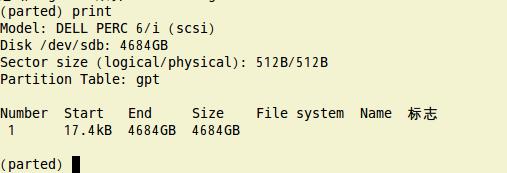

4分区完成后，立即使用print查看该分区的信息！大小4684GB

5 quit用于退出分区环境，并且消息提示更新/ etx / fstab！

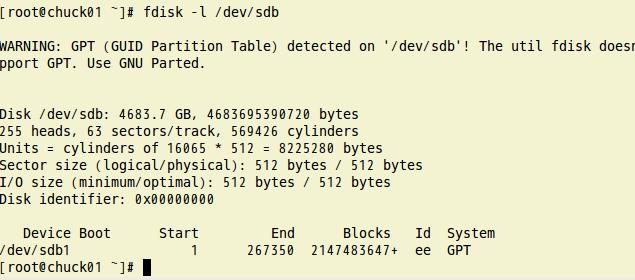

6然后使用fdisk -l检查sdb硬盘，现在已经有sdb1分区，请注意系统gpt！

在这里完成7分手！

以下将/ dev / sdb1文件系统格式化为EXT4：

1执行mkfs.ext4 / dev / sdb1并完全按Enter键！

更新/ etc / fstab：

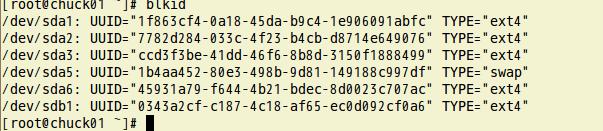

1.使用blkid查看分区的uuid，如下图所示，复制新分区/ dev / sdb1的UUID

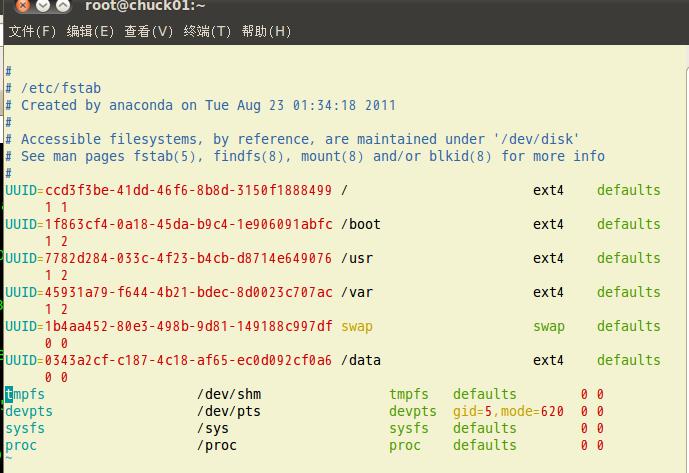

2将/ dev / sdb1的UUID添加到/ etc / fstab，然后将/ dev / sdb1挂载在/ data目录下！

3现在一切都完成了，让我们检查一下！

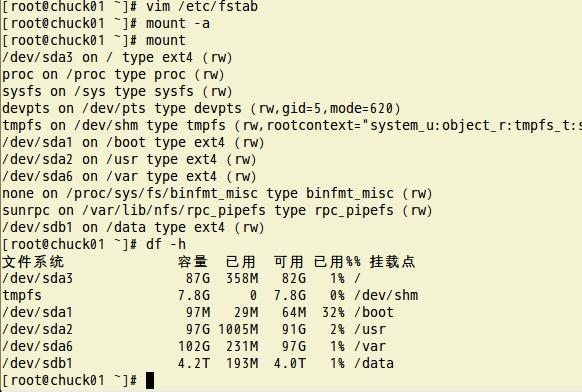

mount -a将记录重新挂载到/ etc / fstab文件中！

挂载可以发现/ dev / sdb1已被挂载在/ data目录下！

df -h找到了/ data 4. 2TB

详细介绍了三部分命令

[root @ abintel〜]＃分了--help

用法：分开的[选项] ... [设备[命令[参数] ...] ...]

将带有“参数”的命令应用于“设备”。如果没有给出“命令”，它将以交互模式运行。

选项：

-h，--help显示此帮助信息

-i，--interactive在必要时提示用户

-s，--script永远不会提示用户

-v，--version显示版本

命令：

检查MINOR以对文件系统执行简单检查

cp [FROM-DEVICE] FROM-MINOR TO-MINOR将文件系统复制到另一个分区

help [COMMAND]打印常规帮助信息或有关COMMAND的信息

mklabel标签类型以创建新的磁盘标签（分区表）

mkfs MINOR文件系统类型在MINOR中创建类型为“文件系统类型”的文件系统

mkpart分区类型[文件系统类型]起点终点创建分区

mkpartfs分区类型文件系统类型起点终点用文件系统创建分区

移动MINOR起点终点移动编号为MINOR的分区

name MINOR name为分区编号MINOR“ Name”命名分区

打印[MINOR]打印分区表或分区

退出退出程序

救援起点终点将丢失的分区保存在“起点”和“终点”附近

调整MINOR起始点的终点更改位于编号为MINOR的分区中的文件系统的大小

rm MINOR删除编号为MINOR的分区

选择设备选择要编辑的设备

设置MINOR标志状态，更改编号为MINOR的分区的标志

注意

mklabel标签类型必须为以下类型：

* bsd

*循环（原始磁盘访问）

* gpt

* mac

* msdos

* pc98

*太阳

示例：（部分）mklabel gtp或（部分）mklabel msdos

mkpart（创建新分区）

格式：mkpart part-type fs-type start end

创建一个新分区

Part-type是以下类型之一：主（主分区），扩展（扩展分区），逻辑（逻辑分区）。

fs-type指定文件系统，例如ext4。

开始和结束是新分区开始和结束的特定位置。 0表示开始和结束，-1表示结束；可以是mb还是GB！
