西数硬盘15901640系列ATA模块损坏通病与修复故障表现

1：Western Digital 1590 1640系列ATA模块的常见故障和修复

故障性能：此故障通常发生在两种型号为1590 1640的Western Digital硬盘电路板上。故障性能是在打开电源后即可听到硬盘的声音，但无法正确选择型号识别，并且无法读取数据。

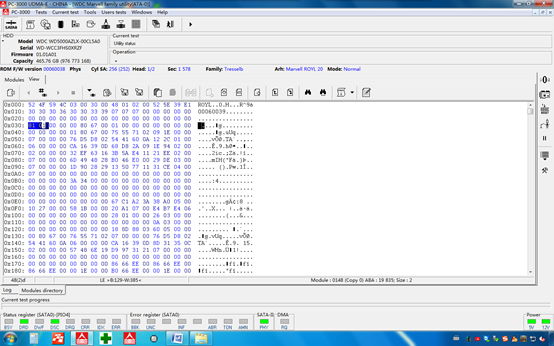

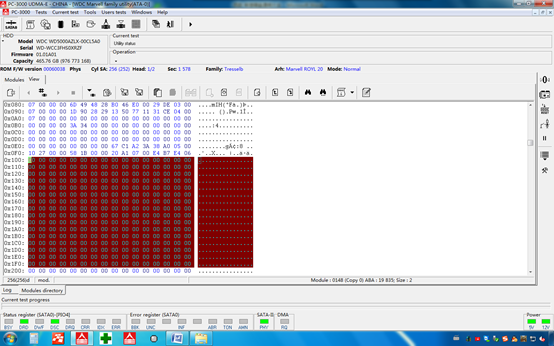

解决方案：使用PC3000加载具有相同的常见问题。这是由模块0148引起的。解决方法是用PC3000打开模块0148，然后修改0X100坐标后的字符并用00填充它们，然后将坐标0X30的前两个字符更改为81 01，然后验证和写。下电上电后，故障可修复。如图6，图7所示：

图6

图7

四：Western Digital硬盘硬件故障与修复

故障性能：多次打开电源并敲打磁盘，然后电动机停止运转，无法识别磁盘。

解决方案：这种故障占Western Digital硬盘驱动器90％以上的硬件故障，这就是我们通常所说的损坏的磁头，需要打开以进行恢复。

打开Western Digital硬盘驱动器相对简单。我们只需要掌握其头部组件的更换原理。购买Western Digital硬盘驱动器时，我们需要查看的第一件事是其电路板号，例如771640的电路板号。更换磁头时，只需找到带有771640电路板号的磁盘来替换磁头即可。 ，依此类推。

在实际数据恢复实战清单中，我们经常会遇到一些西部数据集成移动硬盘，它们没有SATA接口，因此我们可以通过寻找相应的SATA接口板号来替换它。形成SATA接口板后，必须将原始ROM焊接到SATA接口板上，以便我们可以用PC3000对其进行维修。下面我们列出了通用模型替换表。

USB SATA

7

7

7

7

771737701692

771754701692

771761771692

771801771823

771814771820

771949771959

771961771960

771962771959

771859771852

五：希捷梭子鱼第11代状态繁忙且LBA为0故障修复

故障性能：打开电源后硬盘不会敲打，并且有准备就绪的声音，但是无法识别磁盘，或者识别出磁盘后容量为零。

解决方案：

1：首先卸下电路板，然后分别为电路板供电

2：进入命令模式，CERT + Z返回F3 T>

3：输入/ 2，然后按Enter键进入2级模式

4：输入Z并按Enter键以停止电动机

5：然后将电路板安装到面板上（无法关闭整个过程）

6：返回命令模式，在F3 2>之后，输入U命令并按Enter键启动电动机

7：输入/ 1，然后按Enter

8：输入N1，然后按Enter

9：关闭电源，然后打开电源，硬盘已准备就绪。

10：修复LED错误和故障后，将LBA修复为0故障。开机后，在命令模式下输入m0，2，2，0，0，0，0，22。
