如何拆后面板加硬盘？笔记本拆装过程大揭秘！

一、我使用的笔记本是2012年4月购买的Lenovo Y470，I3 2350 CPU，4G RAM（后来增加到8G），500G硬盘驱动器，G550 2G独立显示器（损坏）。我开始使用的win7系统在2016年春节期间升级到了win10，但是它变得越来越卡住了，重新安装该系统无济于事。于是我买了三星MSATA接口的120G固态硬盘，系统安装在固态硬盘上，速度飞涨。为什么要购买MSATA接口？由于作者具有MSATA接口，因此我当时不想卸下光盘驱动器。后来，虚拟机在机械硬盘驱动器上的运行速度太慢，我购买了三星SATA3接口固态驱动器，并将其添加到原始硬盘驱动器位置，卸下了光驱，然后购买了硬盘驱动器托架来放置原始硬盘驱动器。硬盘驱动器位于光盘驱动器位置。事不宜迟，让我们看一下如何卸下后面板并添加硬盘驱动器。

注意：本文中的示例仅代表我的Y470笔记本电脑的拆卸和组装过程，而不代表其他笔记本电脑的拆卸和组装过程。

二、进程

1、首先关闭电池并取出电池，确保不要通电操作。

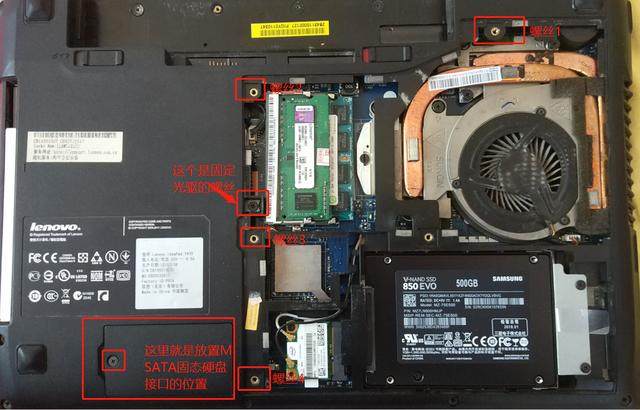

2、松开底部面板上的4个螺钉（如图所示），而无需将其卸下，然后在螺钉3的凹槽中轻轻提起面板以将其卸下

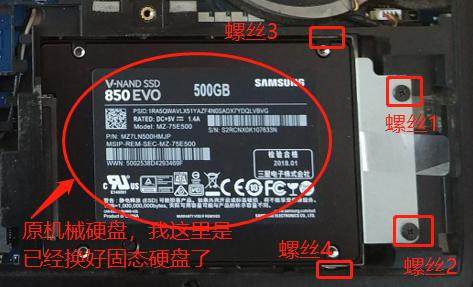

2、卸下原始机械硬盘支架的2个螺钉（1，2），取出机械硬盘，然后卸下左右两个螺钉（3，4），卸下机械硬盘（在这里已将其更换），请确定固态驱动器），然后将硬盘驱动器支架螺钉3、 4放在固态驱动器上，将其插入，然后安装螺钉1、 2。固态驱动器已更换。

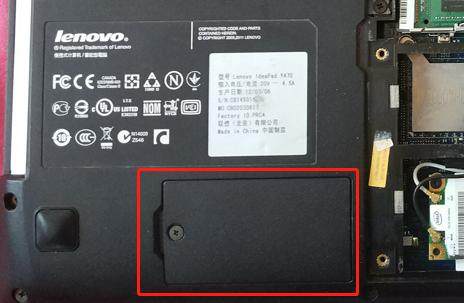

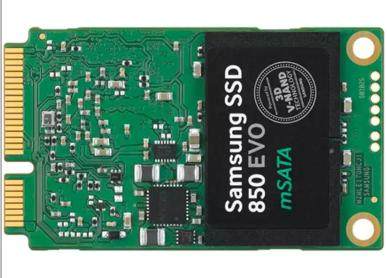

3、具有MSATA接口的固态驱动器更好。如图所示，拧松螺钉，卸下面板，插入固态驱动器，拧紧螺钉，然后盖上面板。 （它已经安装了很长时间了，所以我不会将其删除。我拍了张照片，真的很简单）

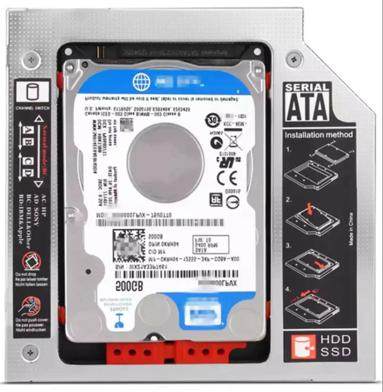

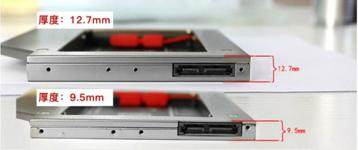

4、将原始机械硬盘驱动器添加到光盘驱动器位置：首先，我们需要购买硬盘驱动器托架。淘宝搜索了大量。购买时，请注意光盘驱动器的厚度并自己进行测量。我的是[2. 7mm，有些是9. 5mm，您必须购买合适的。我买了没有螺丝的硬盘，它的插入方式如下图所示，但它非常牢固。

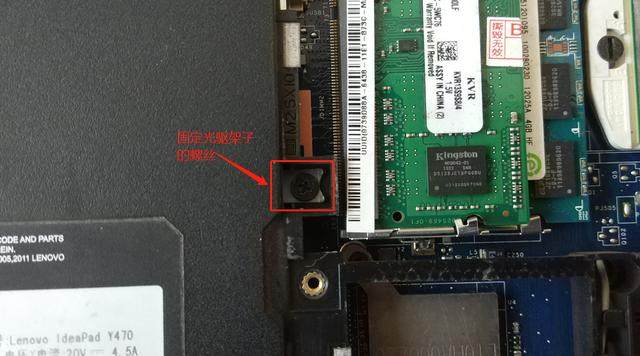

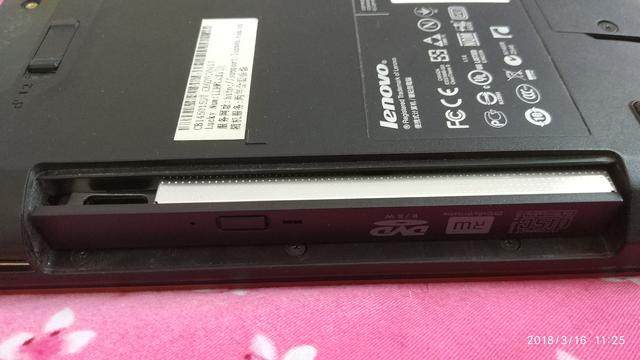

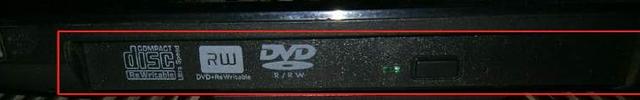

5、拆卸光盘驱动器：请提前弹出光盘驱动器核心，以方便卸下。首先卸下固定光盘驱动器框架的螺钉，然后拉出光盘驱动器。

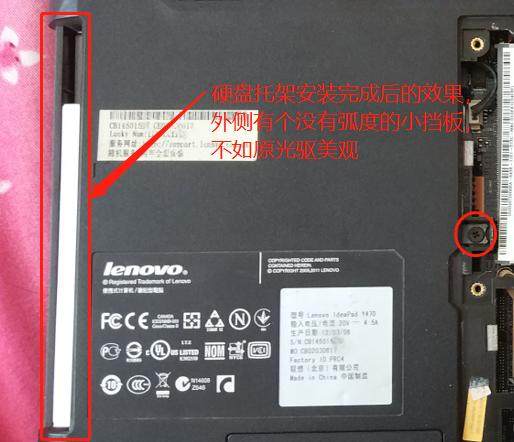

6、取出光盘驱动器后，卸下小架子上的2颗螺钉，然后将小架子放在硬盘驱动器托盘上，将硬盘驱动器托盘插入光盘驱动器位置，然后放在小托盘上就是这样。

副作用

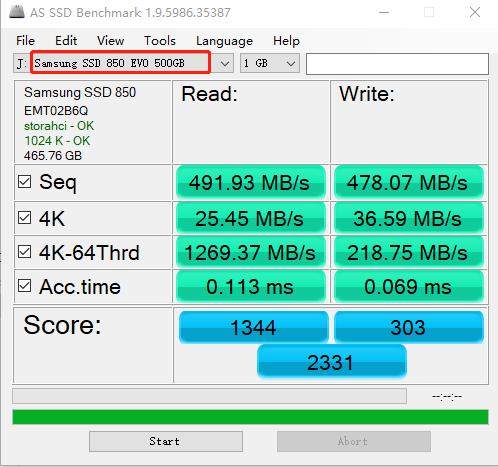

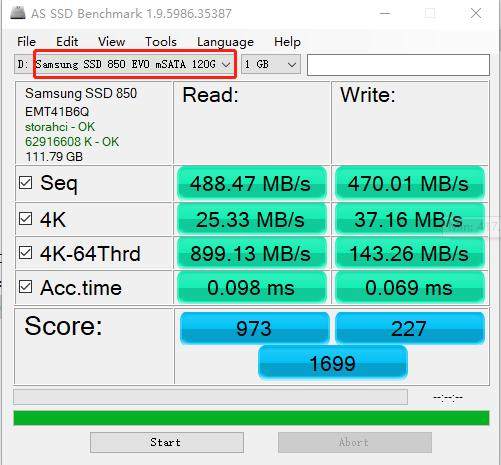

7、 2个固态驱动器的运行得分：

三、此共享已经结束，喜欢动手和遇到速度限制的朋友可以尝试一下。
