硬盘电路板维护基础

硬盘电路板的组成

1. 2. 1硬盘芯片的组成

1.电动机驱动芯片：用于驱动硬盘的主轴电动机和音圈电动机。由于当前硬盘速度过高，芯片会产生大量热量，容易损坏。

2.前置信号处理器：用于处理来自磁头的信号

3.接口芯片CPU和数字信号处理器：通常集成在一个芯片中，由于集成度更高，损坏率也更高。

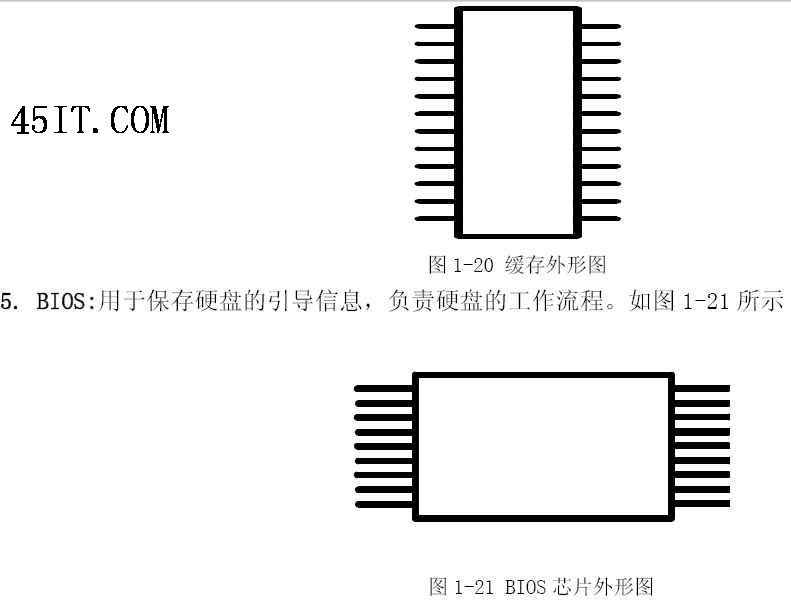

4.高速缓存：外观类似于记忆棒的内存颗粒，用于加速硬盘数据的传输，大小为2M和8M。如图1-20


1. 2. 2硬盘组件的组成

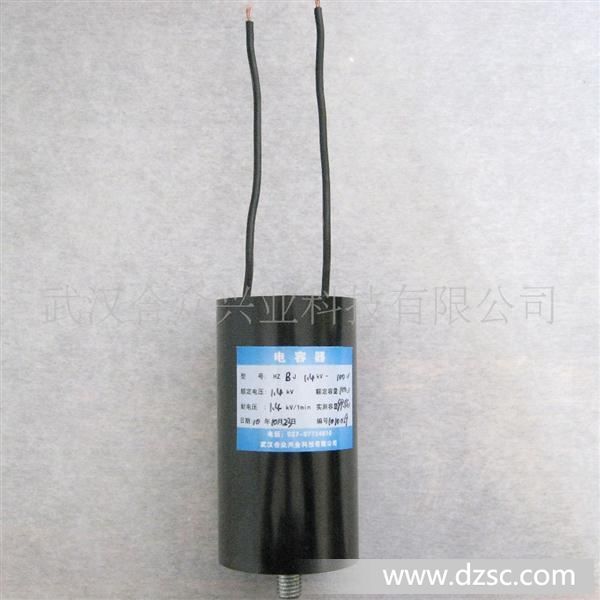

1.电容：以字母“ C”表示

正面（有更多或黑色，一端标记为“负面”）

（[1)电容

没有极性（棕色或灰色）

（2)主要功能：滤波，耦合，旁路，用电感器形成“ LC”谐振电路，并用电阻器形成“ RC”定时电路。

（[3)特性：交流电阻塞直流电

（[4)在电路中的作用：如图1-22所示

图1-22电容器滤波器的使用

（5)判断的好坏：取下并用数字万用表分别测量。它应该是无穷大的，并且在电路板上要测量数百个值。如果电阻非常大很小或直接连接，这意味着电容器已损坏。

补充：硬盘上没有电解电容器，只有贴片电容器和贴片电容器不容易损坏，但是我们可以通过测量电容来判断芯片的质量。

2.电感：用“ L”表示

（1）主要功能：能量存储，滤波，隔离和电容形成一个“ LC”谐振电路，通常用于硬盘电路中的保险和滤波。

（2）特性：通过直流电，抵抗交流电。

（3）判断好坏：将万用表放置在二极管位置，用两支测电笔测量两端的电感应为“ 0”或一个在10以内的值是一个好分量，如果测得结果太大或无限不好。

3.二极管：用“ D”表示

（1）主要功能：检测，整流，稳压，钳位，幅度限制和切换。

（[2）功能：单向指南

（3）整流二极管的用法：如图1-23所示

图1-23整流二极管的实际应用

（4）稳压二极管的用法：如图1-24 IGNDIC-+

图1-24稳压二极管的实际应用

（[5）好的或坏的判断：

将数字万用表定位到二极管位置，将红色测试线连接到二极管的阳极，将黑色测试线连接到二极管的阴极。此时的测量值是二极管的正向导通电阻，即二极管的正向压降。根据其内部材料，不同的二极管具有不同的测量正向压降值。如果显示值为“ 0”，则表示灯管短路；如果显示值为“ 0”，则表示灯管短路。如果显示为“ 1”，则表示管道已打开。然后更换仪表笔并再次测试，仪表应该为“ 1”，表示无穷大，如果不是无限，则表示是坏的。

4.场效应管：用“ Q”表示

（[1）主要功能：放大，调制，谐振和切换。

G极，D极和S极均为正负∞

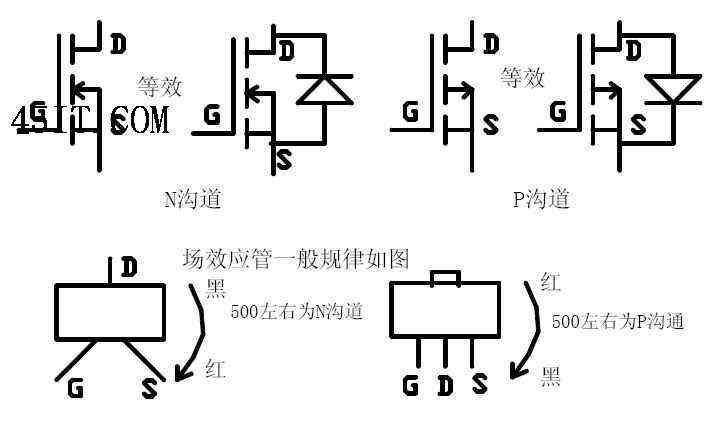

图1-25 FET符号和外形图

（2）判断的好坏，如图1-25所示

将数字万用表转到二极管位置，并用两条测试线触摸FET的三个引脚。一个好的FET的最终测量结果只有一个读数，大约是500。如果最终测量结果中只有一个读数，并且它是“ 0”，则场效应管的三个引脚必须短接。用量规电路进行巡视，然后再次进行测量。如果另一组读数约为500，则该管也是一个很好的管。不符合上述规则的FET都是破裂的管子。

5.电阻：以“ R”表示

（1）主要功能：减压，分压，限流，分流等。

（[2）硬盘都是SMD电阻器，其大小可以识别：

1RO =1Ω

4R7 = 4.7Ω

101 =100Ω

103 =10000Ω

（3）好的或坏的判断：

普通的电阻损坏表现为：电阻值显着增加或变为无限。

保险抵抗的损害显示为：抵抗值或无穷大。
