西数500G的硬盘结构（图解硬盘的物理结构）(图解)

硬盘的结构（说明硬盘的物理结构）

硬盘的结构可以分为外部结构和内部结构。

以Western Digital 500G硬盘为例来说明硬盘的结构。

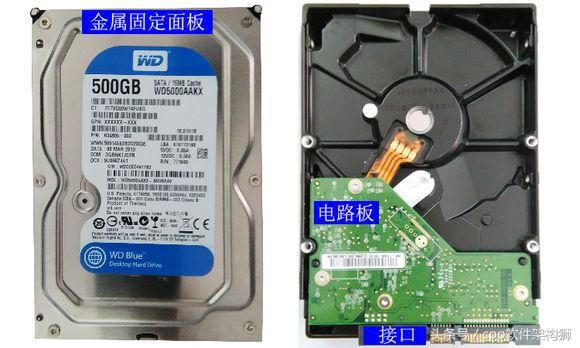

硬盘的外部结构

硬盘的外部结构主要包括三个部分：金属固定面板，控制电路板和接口。拍摄了以下物理照片：（我用过美图秀秀，不仅脸很漂亮，而且硬盘也很漂亮，不错的刘笔。）

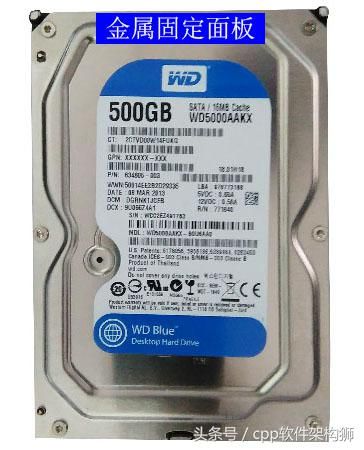

金属固定板

硬盘驱动器的外部将有一块金属面板，以保护整个硬盘驱动器。

金属面板和地板结合成一个密封的整体，以确保硬盘主体和机构的稳定运行。

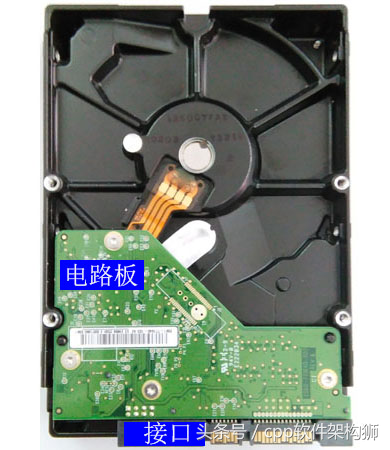

控制电路板

此电路板是硬盘的控制电路板。电路板上的大多数电子组件都是通过SMD组件焊接的。这些电子部件形成具有不同功能的电子电路。这些电路包括主轴速度控制电路，磁头驱动器和伺服定位电路，读写电路，控制和接口电路等。电路板上有几个主芯片：主控制芯片，BIOS芯片，缓存芯片，和电机驱动芯片。

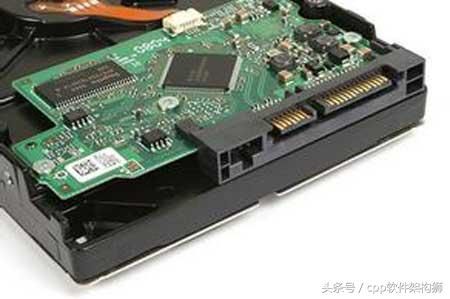

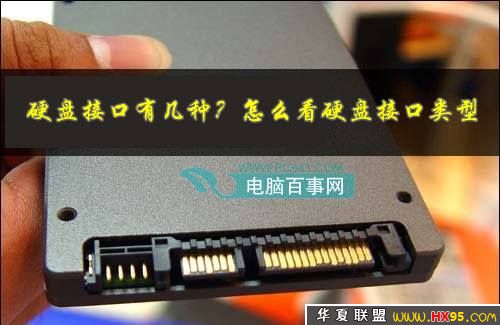

接口

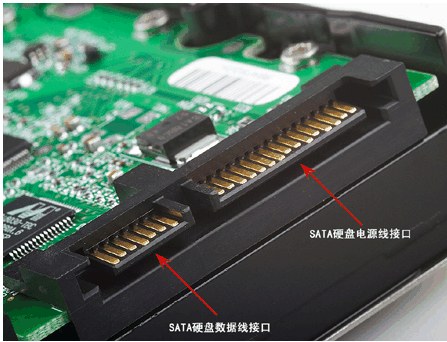

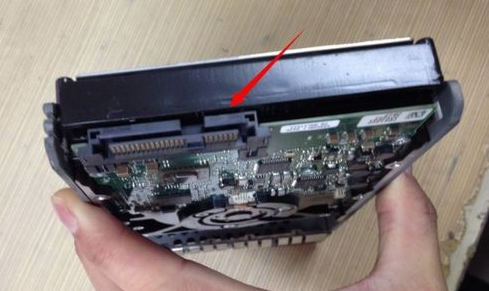

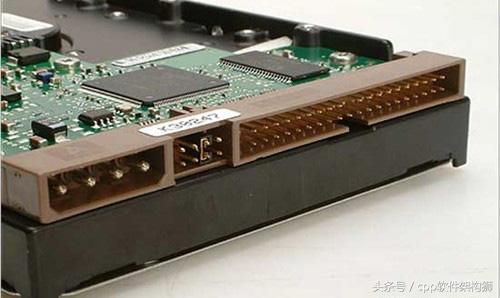

硬盘顶部有几个不同的硬盘接口。这些接口主要包括电源插座接口，数据接口以及主从跳线接口。其中，电源插座与主机电源相连，为硬盘工作提供电源。中间的主从磁盘跳线接口用于设置主从磁盘，即设置硬盘驱动器的访问顺序。

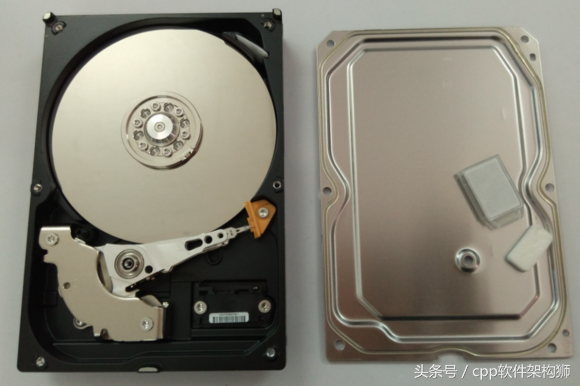

硬盘的内部结构

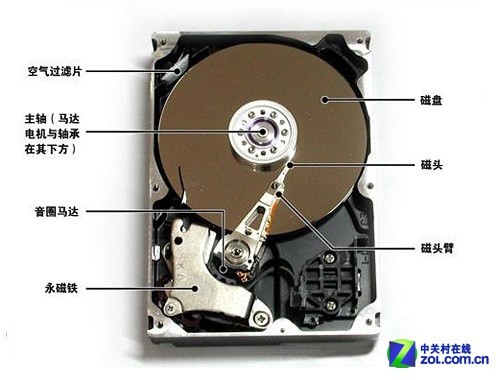

硬盘的内部主要包括磁头组件，磁头驱动器组件，磁盘主体，主轴组件和前控制电路。

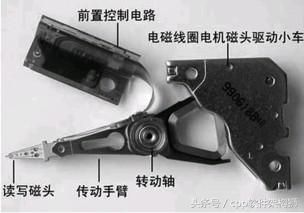

（[1）头组件

磁头组件由三部分组成：读写磁头，传动臂和传动轴。

磁头组件最重要的部分是磁头，其他两个部分可以看作是磁头的辅助设备。传动轴带动传动臂，使磁头到达指定位置。

磁头是用于在硬盘中读取和写入光盘的工具，它是硬盘中最精确的部分之一。磁头是通过将线圈缠绕在磁芯上制成的。工作原理是使用一种特殊材料的电阻值随磁场而变化的原理，以在光盘上读写数据。当硬盘工作时，磁头通过感测旋转磁盘上的磁场变化来读取数据；并通过改变磁盘上的磁场来写入数据。为了避免磁头和磁盘的磨损，在工作状态下，磁头悬挂在高速旋转磁盘上方，间隙仅为0. 1〜0. 3um，而不是直接接触。与光盘。关闭电源后，磁头将自动返回到磁盘上的停放区，该磁盘不存储数据，该位置是磁盘的起始位置，如图所示，它是磁头组件，磁头驱动器组件。

（[2）磁头驱动器组件

磁头的移动是由磁头驱动器组件实或玻璃基板上涂覆磁性材料，保护材料和润滑材料的薄层来处理光盘，其中磁性材料的物理特性和磁性层结构直接影响数据的存储密度和数据的稳定性。存储的数据。金属圆盘具有高存储密度，高剩磁和高矫顽力；玻璃盘在操作过程中比普通金属盘具有更好的稳定性。如图所示。它是硬盘的盘片和主轴组件。

主轴组件包括主轴衬套和驱动马达。随着硬盘容量的增加和速度的提高，主轴电机的速度也在增加。一些制造商已经开始采用精密机械行业的液体轴承机电技术。该技术的应用有效降低了硬盘的工作噪音。

（[4）前控制电路

前置放大电路控制磁头感应的信号，主轴电机的速度，磁头的驱动和伺服定位等。由于磁头读取的信号（即，最外的磁道是磁道0，该磁道按顺序累积）。 。这样，磁盘中具有相同编号的磁道将形成一个圆柱体，称为磁盘的圆柱体。磁盘上的柱面数等于磁盘上的磁道数。由于每个磁盘表面都有一个磁头，因此磁盘表面的数量等于磁头的总数。

一、不同类型的硬盘驱动器

有许多类型的硬盘。如果按照硬盘接口的类型进行分类，则可以将其大致分为IDE硬盘，SATA硬盘，SCSI硬盘，移动硬盘和固态硬盘。

根据工作方式的不同，硬盘可以分为两种类型，一种是机械硬盘，另一种是固态硬盘。根据接口格式的不同，较常见的机械硬盘可以分为IDE硬盘，SATA硬盘和SCSI硬盘。

1。 IDE硬盘

IDE（集成驱动器电子产品）硬盘是指具有IDE接口的硬盘。如图所示，它是一个IDE硬盘。 IDE是所有现有并行ATA接口规范的总称。这种硬盘价格便宜，兼容性强，运行稳定，容量大，噪声低，具有许多应用。但是，这种硬盘采用并行数据传输方式，传输速度的不断提高使信号干扰逐渐增强，不利于数据传输。

2. SATA硬盘

SATA（串行高级技术附件）硬盘是指具有SATA接口的硬盘，如图所示，它是SATA硬盘。 SATA接口采用串行数据传输方式，理论上传输速度比IDE接口快很多，解决了IDE硬盘数据传输信号干扰限制传输速率的问题，采用该接口的硬盘支持热插拔，具有很高的传输速率。执行率。

3. SCSI硬盘

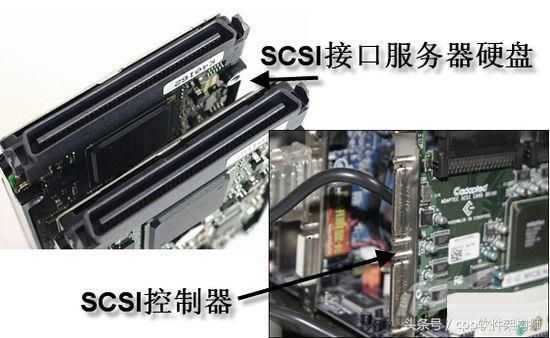

SCSI（小型计算机系统接口）硬盘是具有SCSI接口的硬盘。具有此接口的硬盘主要用于服务器中。图为SCIS硬盘。该接口共有50个针脚，其外观与普通硬盘接口的外观有些相似。与普通的IDE硬盘相比，SCSI硬盘具有很多优点：接口速度快，并且由于它们主要用于服务器，因此硬盘本身的性能也比较高，硬盘旋转速度快，缓存容量大。大，CPU占用率低，可扩展性优越。 IDE硬盘，还支持热插拔。

4.固态驱动器

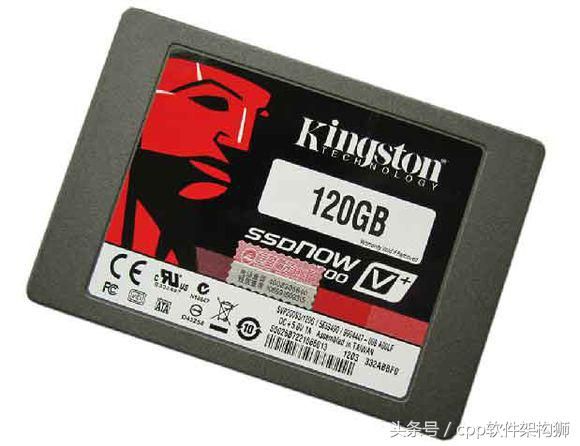

固态磁盘（Solid State Disk）是由固态电子存储芯片阵列构成的硬盘。如图所示，它是固态硬盘，主要由控​​制单元和存储单元（FLASH芯片）组成。固态硬盘的接口规格，定义，功能和使用方法与普通硬盘完全相同，产品形状和大小与普通硬盘几乎相同。固态硬盘的存储介质分为两种，一种是使用闪存（FLASH芯片）作为存储介质，另一种是使用DRAM作为存储介质。它广泛应用于军事，车辆，工业控制，视频监控，网络监控，网络终端，电力，医疗，航空，导航设备等领域。但是，由于固态硬盘的成本较高和销售价格较高，因此尚未普及。
