SATA硬盘安装和BIOS设置方法欢迎大家阅读(组图)

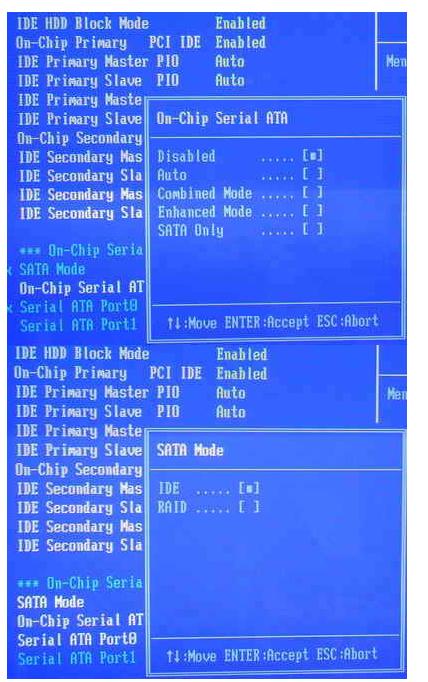

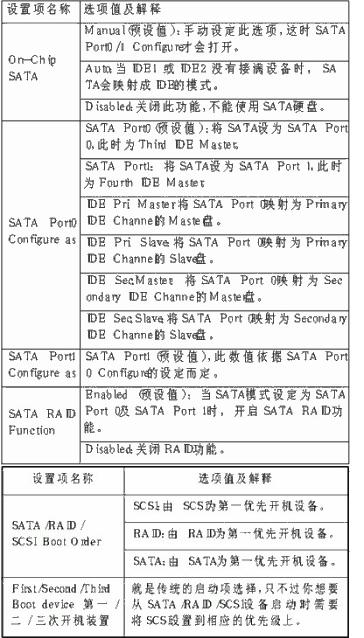

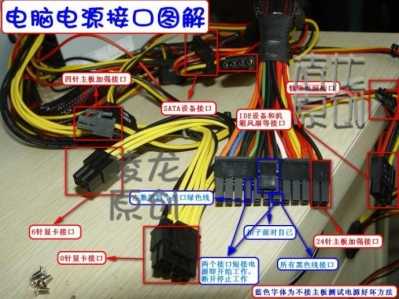

随着各种主板芯片组制造商陆续发布直接支持SATA硬盘甚至SATARAID的芯片组，具有SATARAID功能的主板已成为热门市场。除了选择性能更好的硬盘设备-片上IDE设备-芯片上串行ATA设置”，这是SATA的相关设置。硬盘，其中有“ SATAMode”，“ On-Chip Serial ATA”和“ Serial ATA Port0 / 1 Mode”三个选项。 “ SATAMode”设置是否启用SATARAID，默认值为“ IDE”，即不启用SATARAID，并且仅在“ SATAMode”设置为“ IDE”，“ On-Chip Serial ATA”和“ Serial ATA Port0”时使用/ 1模式”这两项是可选的。 “片上串行ATA”用于选择SATA控制器的工作模式：1、 Disabled禁用SATA设备，这是默认值。使用SATA硬盘时，必须打开此项目。 2、自动，BIOS将自动检测现有的SATA设备； 3、组合模式下，SATA硬盘映射到IDE1或IDE2端口，该端口模拟为IDE设置。在“串行ATA Port0 / 1模式”中选择一个位置以启用SATA设备； 4、增强模式允许使用所有已连接的IDE和SATA设备，并最多支持6个ATA设备。您必须在“串行ATA Port0 / 1模式”中选择一个位置才能启用SATA设备； 1模式”将SATA设备设置为主SATA设备； 5、仅SATA，只能使用SATA设备。

主要P-ATA S-ATA：并行IDE硬盘占用IDE01的主要IDE通道，串行SATA硬盘占用IDE2 3的辅助IDE通道。换句话说，与第二个并行端口相对应的端口。主板上的IDE接口目前不可用。

次要P-ATA S-ATA：与上述相反，主板的第一个并行IDE接口（主要P-ATA）上的相应端口不可用，因为它已被SATA硬盘占用。

仅P-ATA端口：屏蔽了串行SATA硬盘接口，并且只能使用并行接口设备。

注：在前两种模式下，主板上的SATA1接口自动对应于IDE通道中主磁盘的位置，而SATA2接口自动对应于IDE通道中从磁盘的位置。

当所选模式为“增强模式”时，其下的端口设置将变为“增强模式支持打开”，并且还有三个选项：

P-ATA S-ATA：并行和串行硬盘共存模式。此时，SATA和PATA通道彼此独立，并且不会相互干扰。从理论上讲，4个P-ATA和2个S-ATA可以同时连接6个设备。实际上，这取决于不同的主板。一些南桥芯片仅支持4个ATA设备。此时，SATA1端口硬盘对应于Third IDE Master（第三IDE通道主磁盘），SATA2端口硬盘对应于Third IDE Master（第四IDE通道主磁盘）。

S-ATA：串行硬盘增强模式，目前理论上支持4个串行硬盘，但也取决于主板的支持（如果是ICH5R芯片组，例如P4P800，则要设置）在RAID模式下，必须选择“对于此项目”，将“将S-ATA作为RAID配置”项设置为“是”，并将“ S-ATA BOOTROM”项设置为“启用”，并在设置后BIOS自动检测到时按“ Ctrl I”执行RAID设置。 ）。

P-ATA：实际上，它仍然是映射模式。 SATA硬盘占用第一个IDE通道。 SATA1端口对应于第一个通道的主磁盘，而SATA2端口对应于第一个通道的从属磁盘。

注意：尽管不需要为SATA硬盘本身设置主从关系，但是在计算机上同时使用SATA硬盘和其他IDE设备时，必须考虑此问题。例如，在安装Windows XP系统时，将“片上串行ATA”设置为“组合模式”，将CD-ROM驱动器安装在IDE1接口的“主”位置，然后在“串行ATA端口0”上安装CD-ROM驱动器。模式”设置为“组合模式”。当您处于“第二主设备”或“第二从设备”时，可以看到CD-ROM驱动器出现在“ IDEChannel 0主设备”或“ IDE通道1从设备”位置。然后将启动引导设置为CD启动并保存。将Windows XP安装CD放入CD-ROM驱动器中，然后可以根据提示逐步完成系统安装。但是，如果将串行ATA端口0模式设置为“ Primary Master”，则将不会检测到SATA硬盘和光盘驱动器。设置为“ Primary Master”时，SATA硬盘将出现在“ IDE Channel 0 Slave”位置，并且仍然无法检测到光驱，这是因为在此模式下将SATA硬盘模拟为IDE设置，这与将光驱连接到IDE1接口的“主”位置；将SATA硬盘映射到IDE端口后，将无法使用IDE接口。其他IDE设置。如果使用“增强模式”模式，则无论选择“ SSATA 0 Master”还是“ SATA 1 Master”，都不会影响光盘驱动器。在安装过程中，请根据实际硬件条件输入设置。

南桥公司将SATA硬盘安装系统用于威盛的VT8237主板。与ICH5 / ICH5R芯片组相比，VT8237的SATA设置部分要简单得多。让我们以Soltek的SL-KT600系列为例。 SATA部件的设置选项也位于“ Main”（主）菜单下的“ Integrated Peripherals”（集成设备）中：

板载PATA IDE（主板内置的并行IDE端口设置）

此设置允许用户在主板上配置并行IDE端口功能。

已禁用：禁用主板的并行IDE端口功能。

已启用：允许并行IDE端口功能（默认值）。

板载IDES操作模式（主板内置的IDE优先级设置）

PATA是Pri IDE：PATA端口上的设备具有优先级（默认值）。

SATA是Pri IDE：SATA端口上的设备具有优先级。

板载SATA- IDE（主板上内置SATA端口的功能设置）

已禁用：禁用主板上的SATA端口。

SATA：主板上的SATA端口用作常规SATA端口。

RAID：主板上SATA端口上的硬盘可以创建磁盘阵列（默认值）。

在这里，您只需要根据实际情况调整串行和并行端口的优先级即可正常使用SATA硬盘。 （从以上选项可以看出，S-ATA硬盘仍然可以理解为映射到P-ATA端口以进行识别。）

注意：对于RAID构建，您需要按“ Tab”键进入VIA Technology RAID控制器的BIOS设置屏幕以进行其他设置。请参阅相关的说明手册。

不同的主板可能具有不同的BIOS设置，但是基本设置是相似的。如果您的主板BIOS设置与本介绍不同，请参考设置。
