网络监控常用设备网络摄像机、硬盘录像机安装方式

一、常用的网络监视设备

网络摄像机，硬盘录像机NVR（或普通PC加客户端，适合在家中装有台式计算机的普通用户），开关（需要根据摄像机数量和比特率进行调整，供应商的建议可以二手）硬盘，显示器，网络电缆，电源护套线，电源适配器（或12V DC开关电源），摄像机支架，网络电缆水晶头等。

二、相机安装方法

当前端摄像机使用电源正常运行时，捕获的视频信号会通过网络电缆在后台传输到硬盘录像机，并进行切换以进行预览和存储。对于监视系统点的不同特定连接方法，存在差异。具体的连接图可以在下面的第三步中看到。

第一步：

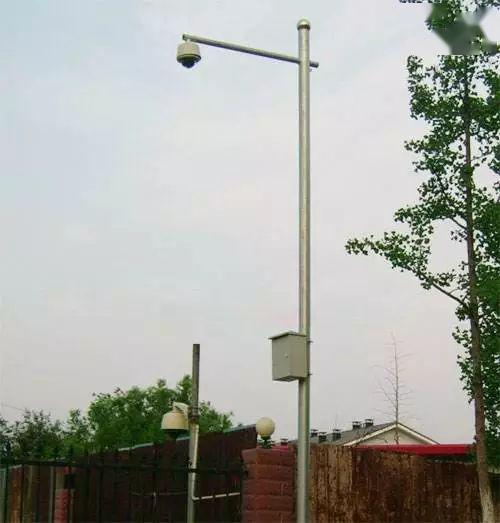

确定摄像机的安装位置和监控区域，并通过摄像机支架将摄像机固定在建筑物或监控杆上。

第二步：

确定背景设备（硬盘录像机和监视器）的位置。安装硬盘并放置硬盘录像机，并准备背景设备的电源插座。

第3步：

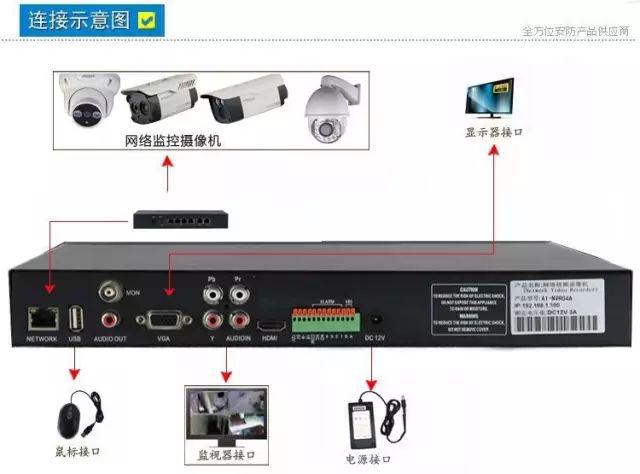

在完成前端和后端之后，需要进行布线（如果在早期阶段制定了计划或计划，则此步骤实际上是优先级，尤其是在已准备好装饰的环境中，需要预先准备管道） -埋入式），并且将布线分为两部分：首先，确认交换机的位置，通过网络电缆将每个摄像机连接到交换机，然后将网络硬盘录像机（NVR）连接到交换机，然后对路由进行布线。电缆遵循接线方便，美观和安全的原则。并在每根网络电缆的两端制作水晶头；

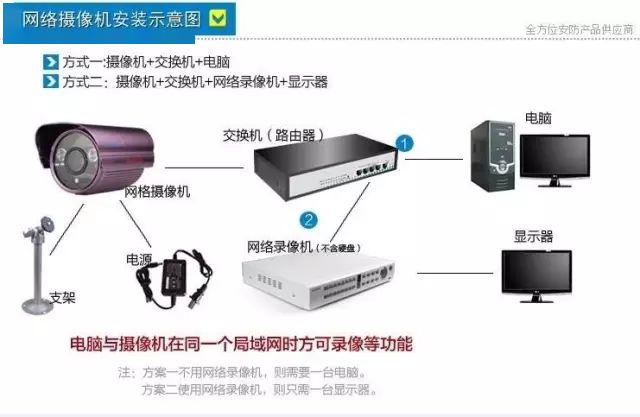

其次，摄像机电源线已布线。每个摄像机都需要一个12V / 1A或2A电源适配器。根据施工环境或成本要求，可以用开关电源代替（建议12V / 10A开关电源不应超过10个摄像机，依此类推），需要额外的电源插头。如图所示：

如果摄像机由POE供电，则只需铺设网络电缆，并且有一个POE开关即可为摄像机供电。如图所示：

此外，根据监视系统的点数，使用的连接方法也不同。

框架1：1-8个小型项目

对于具有1-8点的小型项目，可以直接使用普通的100M交换机来构建网络环境。如果使用200万像素的IPC，则以6Mbps的速率计算码流，由8个摄像机占用的带宽为8 * 6 = 48M，100M交换机的实际利用率为50％-70％，即50 -70M，可以完全满足8种IPC传输要求。

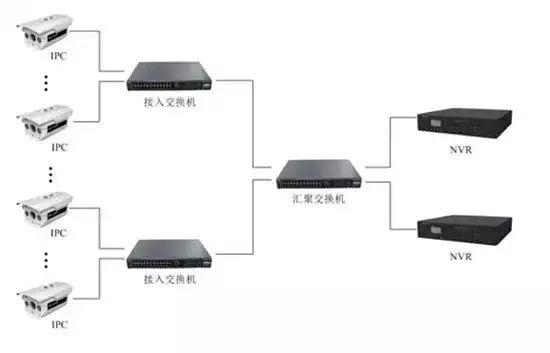

框架2：9-50分的中小型项目

对于9-50点的中小型项目，仅使用100M交换机是不够的。需要更高性能的第2层全千兆交换机作为聚合，以确保视频信息的平稳传输。

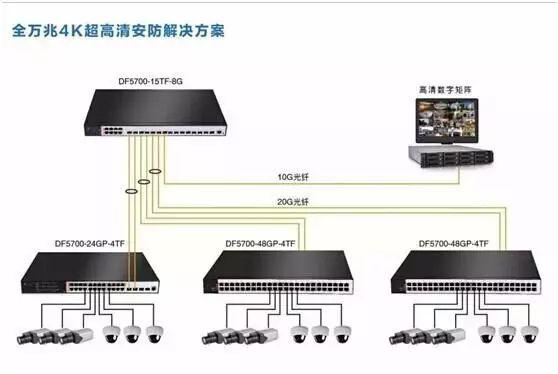

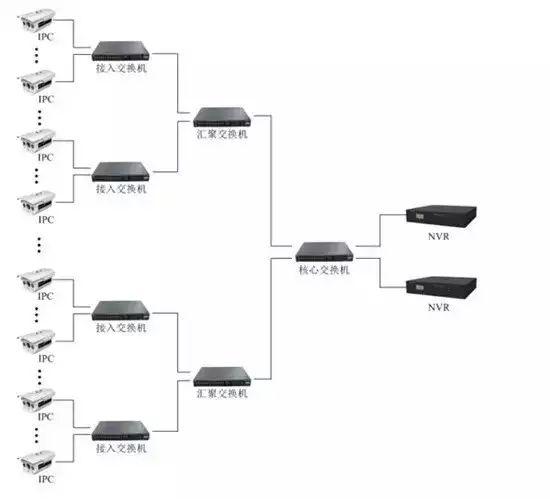

架构3：得分超过50分的大中型项目

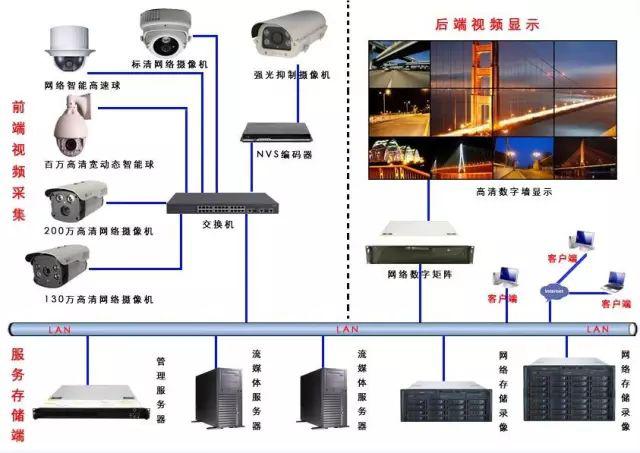

对于具有50个以上点的大中型项目，需要三层网络体系结构：访问层，会聚层和核心层。

第4步：

调试相机。安装完成并连接所有线路后，打开相机电源。您需要在网络硬盘录像机（NVR）上配置网络设置，并添加和分发网络摄像机（不同制造商的配置方法不同），添加完所有摄像机后，您将看到图像，可以进行调整相机角度，调焦镜头等，以达到适当的效果。

对于前端摄像机数量少的情况，您可以将摄像机直接添加到硬盘录像机中，并让摄像机自动分配IP地址。

对于大量摄像机，必须先写出摄像机地址，然后进行安装和调试，并且在添加摄像机时，建议直接将它们添加到WEB网页上，而不是直接添加到硬盘上录像机。

三、说明

网络硬盘录像机，视频记录，图像颜色等的相关设置都需要手动设置，可以根据购买设备的手册进行操作。这样的网络监控系统是完整的。

更多的动手，更多的操作，尤其是在设备调试和系统试用操作阶段，更多的参与，只有理论和实践才能更快地成长！
