PC型嵌入式硬盘录像机集成了多种功能，例如多屏分割显示，视频运动检测，图像压缩编码/解码，数字记录/播放，图像数据管理，数据备份/还原，视频服务，音频它采用高速嵌入式微处理器和嵌入式实时操作系统，具有极高的稳定性。它是监视系统中功能高度集成的数字监视设备之一。

PC型嵌入式硬盘录像机具有可靠性高，防崩溃，防病毒和高性价比的优点。它具有传统模拟监控系统无与伦比的优势。它可以填补安全漏洞，消除员工的疏忽。争端为紧急情况提供了证据，并保护了投资者的利益。

在这里，我们使用图表来整理4通道嵌入式硬盘录像机的安装和接线方法，供初学者和用户安装和参考。

PC型硬盘录像机的安装方法

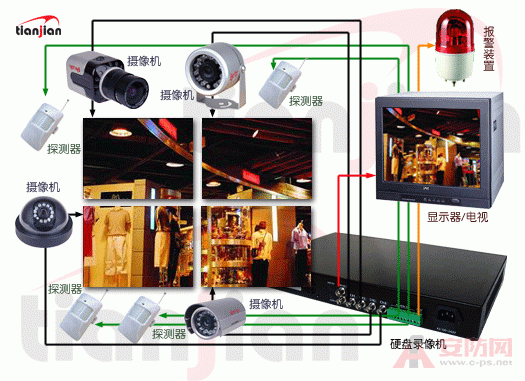

在图片中我们可以看到可以安装（输入）此嵌入式硬盘录像机：可以连接（输出）4个摄像机，4个有线探测器，一个音频（可选）：可以将图像输出到监视器（电视，显示器），警报信号可以输出到警报设备，音频可以输出到监视器或电视的音频输入。

动手安装之前要做好的准备工作：

准备工具：常用工具，例如冲击钻（用于摄像机支架和螺纹孔），螺丝刀，扳手，锤子，美工刀等；

检查电缆：连接摄像机和录像机的电缆的长度是否足够，连接器的连接器是否牢固，摄像机的电源线的长度，摄像机的电源电压以及适用于接线的线卡。如果可能的话，使用万用表测试电缆；

检查附件：用于固定支架的膨胀螺钉，膨胀螺钉或电缆扎带等；

一切就绪后，我们可以手动安装它：

PC型硬盘录像机安装方法的第一步：将4台摄像机分别固定在支架上，将视频插头插入摄像机主体后面，分别连接到硬盘的CH1-CH4插座上录像机，并确认联系良好；

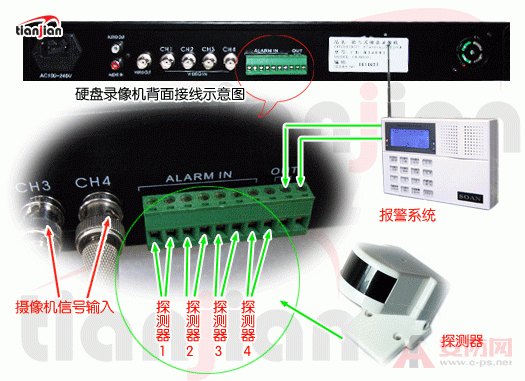

PC型硬盘录像机安装方法的第二步：如有必要，在所需的位置安装4个检测器，并将信号线连接到硬盘录像机的相应接口，并发出报警信号报警主机或相应设备的输出线：

PC型硬盘录像机安装方法的第三步：将视频输出线（音频输出线）连接到显示器或电视（显示器需要视频转换器）
