频频存储空间大小与传输带宽的之间的计算方法

安全监控硬盘容量计算公式组文件代码：[YTTR-YTPT28-YTNTL98-UYTYNN08] 1080P，720P，4CIF，CIF所需的理论带宽在视频监控系统中，需要存储空间容量的大小由屏幕决定质量和视频电路有很多工作要做。下面描述视频存储空间的大小和传输带宽之间的计算方法。比特率是指每秒传输的比特数。单位是bps（BitPerSecond）。比特率越高，传输的数据越大。比特率表示每秒需要显示多少位编码（压缩）的音频和视频数据。位是二进制的最小单位，为0或1。位速率与音频和视频压缩之间的关系只是位速率越高，音频和视频质量越好，但是编码文件越大；如果比特率较低，则情况恰好相反。比特率（DataRate）是指视频文件在单位时间内使用的数据流，也称为比特率，它是视频编码中图片质量控制的最重要部分。在相同分辨率下，视频文件的代码流越大，压缩率越小，图片质量越高。上行带宽是用于将信息本地上传到网络的带宽。上行速率是指用户计算机向网络发送信息时的数据传输速率。例如，通过FTP将文件上传到Internet时，“上行速率”会影响上传速度。

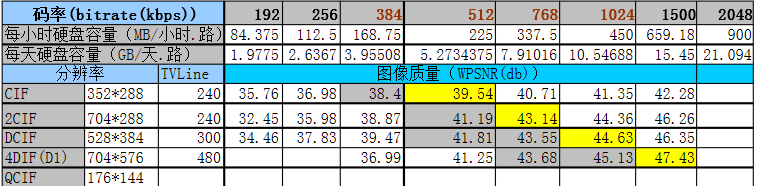

下行链路带宽是用于从Internet下载信息的带宽。下行速率是指用户的计算机从网络下载信息时的数据传输速率。例如，当文件从FTP服务器下载到用户计算机时，影响下载速度的“下行速率”就是“下行速率”。定义表中不同格式的比特率和码流大小：传输带宽计算：比特率大小×摄像机数量=至少网络带宽大小；注意：监控点的带宽是上行链路所需的最小带宽（监控点将视频信息上传到监控中心）；监控中心的带宽是下行（将监控点的视频信息下载到监控中心）所需的最小带宽；例如：电信2Mbps ADSL宽带，50m红外摄像机，理论上其上行带宽为512kbps = 64kb / s，其下行带宽为2Mbps = 256kb / s。示例：监视分布在5个不同的位置，每个位置的摄像机数量：n = 10（20个通道）1个监视中心，可远程监视和存储视频信息，存储时间为30天。不同视频格式的带宽和存储空间的计算方法如下：本地监控点：CIF视频格式每个摄像机的比特率为512Kbps，即每个摄像机所需的数据传输带宽为512Kbps，并且所需的数据传输带宽为512Kbps。由10个摄像机组成：512Kbps（视频格式的比特率）×10（摄像机数量）≈5120Kbps = 5Mbps（上行链路带宽）即：在CIF视频格式的各个位置进行监视所需的网络上行链路带宽至少5Mbps；每通道D1视频格式摄像机的比特率为1. 5Mbps，即每台摄像机所需的数据传输带宽为1. 5Mbps，而10台摄像机所需的数据传输带宽为：1. 5Mbps（视频格式的比特率）×10（摄像机数量）= 15Mbps（上行带宽），即：使用D1视频格式在各地进行监控所需的网络上行带宽至少为15Mbps； 720P（100万像素）视频格式中每个摄像机的位速率为2Mbps，即每个摄像机所需的数据传输带宽为2Mbps，而10个摄像机所需的数据传输带宽为：2Mbps（视频格式）×10（摄像机数量）= 20Mbps（上行带宽）即：720P监视视频格式各个地方所需的网络上行带宽至少为20Mbps; 1080P（200万像素）视频格式的每台摄像机的比特率为4Mbps，浙江监控批发网络编码委员会要求的数据传输带宽为每台摄像机要求4Mbps，10台摄像机所需的数据传输带宽为： 4Mbps（视频格式的比特率）×10（摄像机数量）= 40Mbps（上行带宽）即：1080P视频格式用于监视各个地方所需的网络上游带宽至少为40Mbps;监视中心：CIF视频格式所需带宽：512Kbps（视频格式比特率）×50（监视点摄像机总数）= Kbps = 25Mbps（下行带宽），即：使用CIF所需的网络下行带宽视频格式监控中心的速度至少为25Mbps。 D1视频格式所需的带宽：1. 5Mbps（视频格式的比特率）×50（监视点处的摄像机总数之和）= 75Mbps（下行链路带宽））即：网络D1视频格式监视中心所需的下行链路带宽至少为75Mbps 720P（100万像素）视频格式所需带宽：2Mbps（视频格式比特率）×50（监视点总和的摄像机总数）= 100Mbps（下行链路）带宽），即监控中心使用720P视频格式所需的网络下行链路带宽至少为100Mbps 10 80P（200万像素）视频格式所需的带宽：4Mbps（视频格式的比特率）×50（监视点的摄像机总数之和）= 200Mbps（下行带宽），即：使用1080P视频格式监视中心所需的网络下行带宽至少为200Mbps。存储空间计算：码流大小（单位：kb / s；即：比特率÷8)×3600（单位：秒； 1小时内的秒数）×24（单位：小时）；一天的长度） ×30（要保存的天数）×50（要在监视点保存的摄像机记录的总数）÷0. 9（由于磁盘格式化而导致的空间损失10％）=所需存储空间的大小（注意：存储单位的转换：1TB = 1024GB； 1GB = 1024MB； 1MB = 1024KB）30天的50通道CIF视频格式视频信息所需的存储空间为：64×3600×24×30×50÷0. 9 = 878 9. 30天的1GB≈9TB50通道D1视频格式记录信息所需的存储空间为：192×3600×24×30×50÷0. 9 =.2GB≈26TB50通道存储30天720P（100万像素）视频格式视频信息所需的存储空间为：256×3600×24×30×50÷0. 9 =.3GB≈35TB50个1080P（200万像素）视频通道存储30天格式视频信息所需的存储空间大小是：512×3600×24×30×50÷0. 9 =.5GB≈69TB
