东芝笔记本突然断电之后无法正常进入操作系统，原因是什么？

介质类型：笔记本硬盘，TOSHIBA型号为MK1234GSX SATA接口

故障描述：

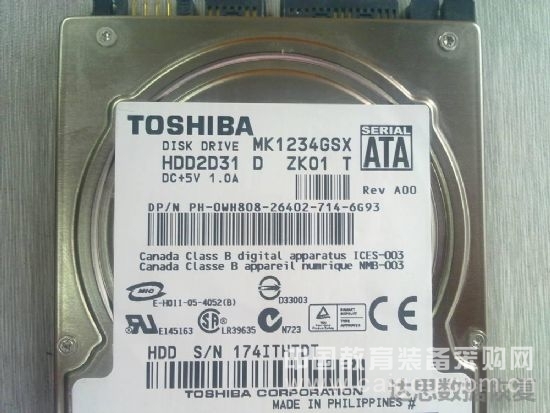

该客户描述笔记本电脑在突然断电后无法正常进入操作系统，并且在BIOS中无法识别硬盘。卸下硬盘并将其挂在另一台计算机上后，无法识别它，并且发出“喀哒”声。客户的磁盘主体的背面如下图所示：

硬盘检测和数据恢复过程：

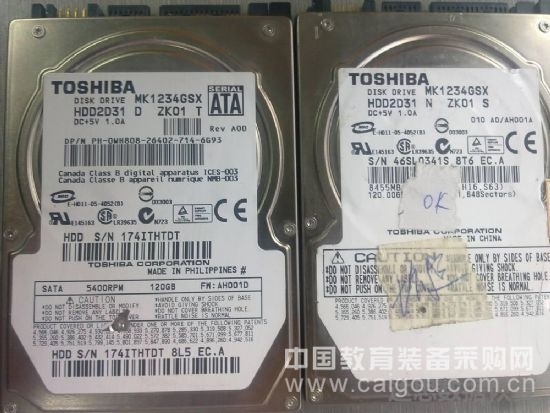

初步检查，敲击声明显，基本上可以确定硬盘的磁头已损坏，需要打开磁头更换磁头以恢复数据。在向客户解释了HDD的当前状态并签署了保密协议之后，我们立即开始了数据的抢救。首先，通过后台系统，从庞大的备件库中查询和检索具有相同型号的备件（因为东芝的硬盘在同一系列之间具有更好的磁头兼容性，只要型号相同，它们通常就可以匹配）成功），失败磁盘和备件磁盘如下图所示：

然后在100级无尘室中打开故障磁盘和备用磁盘的所有磁盘腔，并用良好的磁头组件更换损坏的磁头组件。完成磁头的更换操作后，将硬盘安装在的PC3000-UDMA设备上进行测试，结果发现硬盘型号没有正确识别，并且仍然出现“喀哒”声，并且故障仍然存在。在这种异常情况下，我们大胆地假设客户硬盘的原始磁头没有损坏，并且故障可能发生在电路板等其他地方。

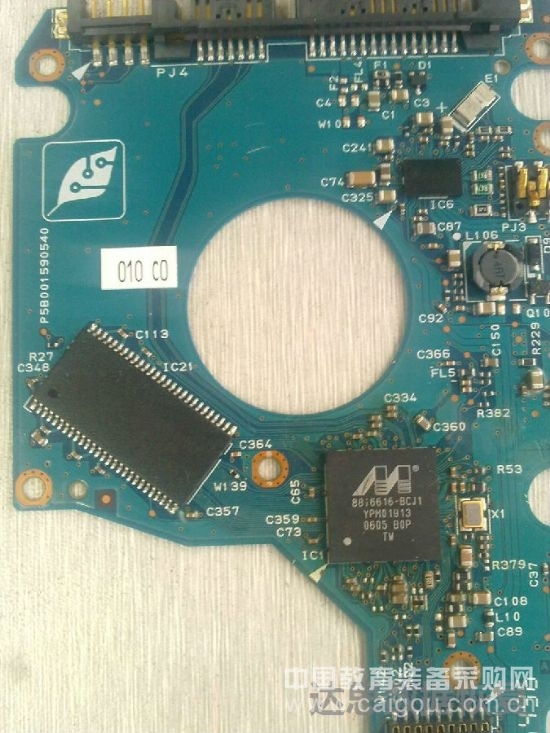

然后，我们需要进一步验证这一假设：首先，将客户硬盘的原始磁头安装在良好的备件磁盘上，检查发现备件磁盘可以正常识别，并且扇区扫描也正常。这验证了我们假设原始磁头未损坏的第一点。第二步是将故障磁盘和备件磁盘恢复到初始状态，然后更换电路板，也就是说，将备件磁盘上的电路板更换为客户的磁盘主体。电路板如下图所示：

再次测试，发现可以识别硬盘的型号和容量，但是此时无法访问数据，因为无论从任何LBA地址进行扇区扫描，扇区显示都已损坏。这是因为每个硬盘在电路板上都有一个唯一的ROM芯片，通常称为BIOS。芯片记录有关硬盘的各种参数信息。如果该芯片错误，将无法识别硬盘或无法访问数据等。多次失败。从上图的电路板图中可以看到，它的BIOS芯片不是独立存在的，而是集成在主控制芯片中的，而主控制芯片是上面右下角带有“ M”标记的方形芯片。图片。

这里的另一点是，大多数独立ROM芯片是具有八个引脚的相对较小的芯片。我们可以轻松地用热风或焊替换它们，但是在这种情况下，ROM集成在主控制芯片中，并且主控制芯片采用BGA封装的形式，这给解决方案带来了很大的困难。更换主控制芯片，并需要非常精细的手动焊接技术。一旦主控芯片因操作不当而损坏，硬盘上的数据将难以保存。

更换主控制芯片后，我们再次进行了PC3000-UDMA的测试，硬盘准备就绪，能够正常扫描每个物理扇区，然后通过以下方式将数据提取到一个好的数据磁盘中：镜像功能，以完成数据恢复工作。

数据恢复结果：100％成功的数据恢复

数据恢复案例摘要：

在过去几年的数据恢复中，只有两种情况。东芝的该系列硬盘驱动器发生敲击故障，其中99％是由磁头损坏引起的。由于电路板可以正常通电而没有任何燃烧痕迹，因此很难确定电路板上的哪个芯片有问题。因此，许多数据恢复人员自然会产生误解。更换磁头后，它们仍会敲打磁盘，这被认为是由于磁头不匹配所致，而不是逐步进行判断和验证其他可能的故障。因此，很多时候我们不能让思维方式混淆，我们需要从各个方面入手，首先进行假设，然后进行分析，然后进行验证，最后在判断出故障后解决问题。
