用FPGA来实现SATA硬盘的脱机读写的协议

在前5篇文章中，我们简要分析了SATA协议的内容。可以看出，与并行端口硬盘使用的PATA协议相比，SATA技术更为复杂，具有许多数据处理链接和多种处理方法。

以前，对于8位单片机，通过使用两个端口，可以在PIO模式下读写IDE硬盘。但是对于SATA硬盘驱动器，无法使用此方法。 1. 5Gbps，3. 0Gbps，6. 0Gbps高速串行信号太快，请考虑一下CPU的速度。那么，如何以如此高的速度实现对SATA硬盘的离线读写呢？一种方法是设计ASIC，它过于昂贵且具有成本效益。一种方法是使用SATA到PATA桥，例如Marvell和JMicro的桥芯片。优点很简单，但缺点是速度不快。您希望最高的PATA仅为133MB / s，最低的SATA可以为150MB / s。因此，最好的成本效益方法是使用FPGA实现SATA接口，以FPGA作为主机端，以SATA硬盘为设备端，离线读写SATA硬盘。

作为通用芯片，FPGA可以轻松处理这种高速接口，例如千兆以太网，FC和PCIE。目前，高端FPGA已集成了高速GTP，GTX等，利用这些高速，可以实现SATA的物理层前端。下面，我们将对SATA接口物理层的实现进行详细的分析和介绍。

SATA协议的物理层使用高速差分信号进行数据传输，支持OOB信号，物理层速率为1. 5- 6. 0Gbps，使用普通I / O不能实现FPGA，以及特殊需要用于设计要求的器件。在此阶段，许多FPGA公司已经设计了具有硬核的FPGA以支持高速串行传输。 Xilinx的Virtex5系列就是其中之一。 Rocket IO是Virtex5系列中集成的灵活且可配置的数千个功能。兆位串行，LXT系列的集成GTP支持600Mbps〜3. 125Gbps的数据传输速率，FXT系列的集成GTX支持500Mbps〜6. 5Gbps的数据传输速率IO支持SATA协议物理层的OOB信号，因此Rocket IO可以理想地应用于SATA协议物理层的实现。

物理层的总体如下图1所示。它主要包括高速串行链接的实现和OOB控制模块。 Rocked IO MGT是Xilinx的Virtex-5 FX芯片中集成的千兆位，可用于实现1. 5Gbps和3. 0Gbps物理层高速串行通信，提供20位宽的并行数据接口。 OOB控制模块通过逻辑状态机实现OOB信号的检测和传输，并实现通信连接的建立。物理层接口模块为链路层提供了标准的访问接口。

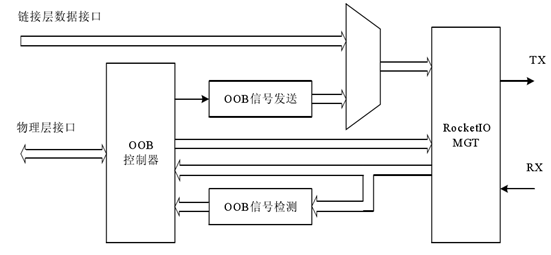

图1物理层

物理层中使用的RocketIO由物理介质附加子层（PMA）和物理编码子层（PCS）组成。内部主要功能框图如图2、所示。图3. PMA包括串行器/解串器（SERDES），TX和RX输入/输出缓冲器，时钟发生器和时钟恢复电路。 PCS包括8B / 10B编码器/，加扰器/​​解扰器以及支持通道绑定和时钟校正的弹性缓冲区。

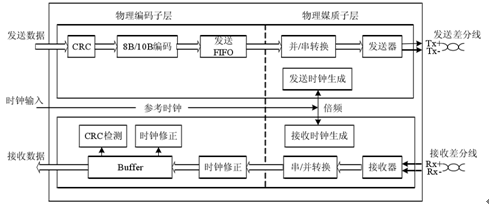

图2 RocketIO内部结构1

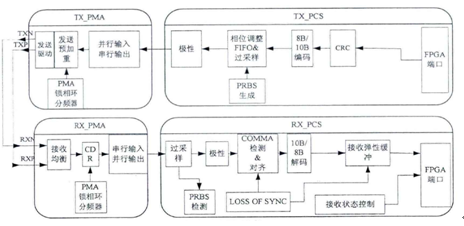

图3图2 RocketIO内部结构2

完整的GTP_DUAL由GTP0和GTP1组成。以上只是GTP0的结构。 GTP1相同，在中间共享诸如时钟重置之类的模块，以节省面积和功耗。上部是发送端，下部是接收端。如虚线所示，可以在未连接硬盘时执行内部测试。将发送差分端口连接到接收端，以检查接收端的并行数据是否与发送端一致。

PMA是物理介质附件，它是指物理介质附件子层，并且是高速操作的关键组件。内置串行到并行转换模块，串行时钟高达并行时钟的20倍，这是通过锁相环（PLL）实现的。由于频率越高，信号衰减越严重，因此使用传输预加重和接收均衡来补偿信号的高频分量，以保持信号完整性。 CDR代表时钟数据恢复，代表时钟数据恢复电路，该电路使用锁相环技术从串行代码流中提取时钟信息。 PCS的另一部分是“物理编码子层”，它是指对并行代码流进行编码的物理编码子层。 COMMA字符是ALIGN的第一个字节。它包含COMMA序列，即字符的前七个位是0011111或1100000。检测到此字符有助于识别正确的字节边界。 PRBS是一个伪随机二进制序列，用于测试数据的误码率。在此不再重复8B / 10B编码和CRC校验。所有功能选项均已在图3中标记，可以根据系统要求自由配置。

SATA物理链接建立过程：

（1）主机已上电，主机发送COMRESET信号进行硬件复位，此后物理链路进入空闲状态； <​​/ p>

（2）设备上电，设备接收到COMRESET信号，并在检测到物理链路释放后发送COMINIT信号；

（3）主机收到COMINIT信号后，首先对接收到的信号进行去抖动处理。确认检测到COMINIT信号后，主机发送COMWAKE信号，然后释放链接；

（4）接收到主机发送的COMWAKE信号后，设备在链路空闲时发送COMWAKE信号；

（5）发送COMWAKE信号后，设备以支持的最高速度发送ALIGNp原语，然后设备开始等待主机发送的ALIGNp原语；

（6）主机检测到设备发送的COMWAKE信号并等待总线释放后，主机开始发送D1 0. 2个字符，等待来自设备ALIGNp的87 3.8μs原语，在接收到ALIGNp原语之后，根据接收到的ALIGNp原语确定链接速度，然后以确定的速度发送ALIGNp原语，然后确定是否连续3个非ALGNp原语（以K2 8. 3）接收到来自设备的数据，建立链接，主机开始从链路层发送数据并保持此状态；如果主机等待87 3.8μs，但仍未收到3个非ALIGNp原语，主机认为当前的链接初始化失败。主机重新启动链接层初始化；

（7）设备等待来自主机的ALIGNp原语。当它等待5 4.6μs并且仍未收到ALIGNp原语时，设备将降低速度模式，重新发送ALIGNp原语，然后重复执行主机接收到ALIGNp原语后，设备开始从链路层发送数据；如果在最低速度模式下等待5 4.6μs后仍未收到ALIGNp原语，则设备认为当前的链接初始化错误。设备将执行错误处理，然后进入空闲状态。

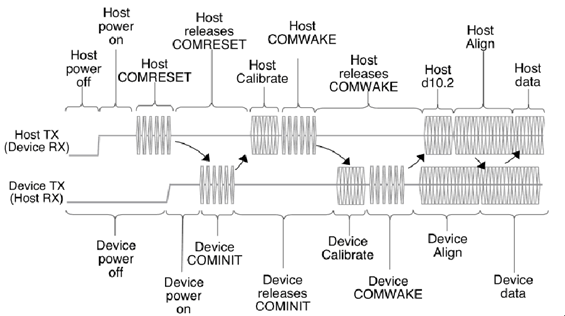

图4物理层初始化过程

SATA物理链路初始化过程的实现：

Xilinx的FPGA开发工具ISE提供了GTP生成向导，该向导可以实现SATA协议的物理层定义的功能。由于FPGA上有丰富的存储资源，因此通过在存储器中预合并ALIGN来发送OOB信号，然后控制存储器的读取时间和间隔时间来完成。因此，使用FPGA实现SATA协议物理层的主要任务是设计联合逻辑，控制GTP完成SATA协议初始化功能，并设计SATA协议初始化流程图，如图5所示。

需要严格按照协议与主机合作完成初始化过程。设备上电后，首先检测到COMRESET信号。当检测到COMRESET信号且链路空闲时，它将发送COMINIT信号并等待主机的响应。如果在10ms内未收到主机响应，则设备将返回到上电复位状态，如果在10ms内检测到主机发送的COMWAKE信号，并等待主机释放发送信号线，设备会向主机启动COMWAKE信号，然后设备以支持的最高速率发送同步原语ALIGNp，然后等待主机返回ALIGNp原语。如果在5 4.6μs内未检测到主机发送的ALIGNp原语，则设备将进入缩减模式状态并降低传输速率。如果当前传输模式为最低传输模式，则设备初始化失败，并且处理错误并返回上电复位状态。如果当前设备不在最低传输模式下，则该设备将降低速率并重新开始发送ALIGNp原语。当检测到主机发送的ALIGNp原语时，设备与主机之间的链接将建立连接，SATA物理链接已成功初始化，然后可以开始数据帧交互。

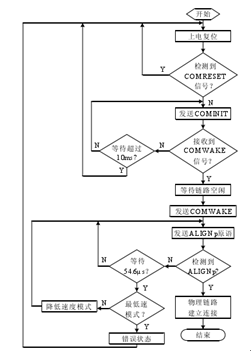

图5 SATA物理层初始化流程图

选择Rocket IO GTP作为SATA协议物理层的高速串行数据/可以简化SATA物理层的设计过程。通过分析SATA协议物理层链路的连接过程，可以设计出OOB信号控制状态机，并利用FPGA控制的Rocket IO GTP来完成SATA协议初始化功能，实现SATA物理层的功能。

简而言之，SATA物理层的实现是配置GTP的两个关键点并设计OOB信号处理状态机。处理完这两点后，即可实现SATA接口的物理层。后续文章将依次介绍SATA链路层，传输层，命令层和应用层的实现方法和技巧。
