X61T L7500 1.6G超频攻略

想要超频必须先拆机，取下主板，胆小的同学可能怕了。（]

直接上拆机图解吧

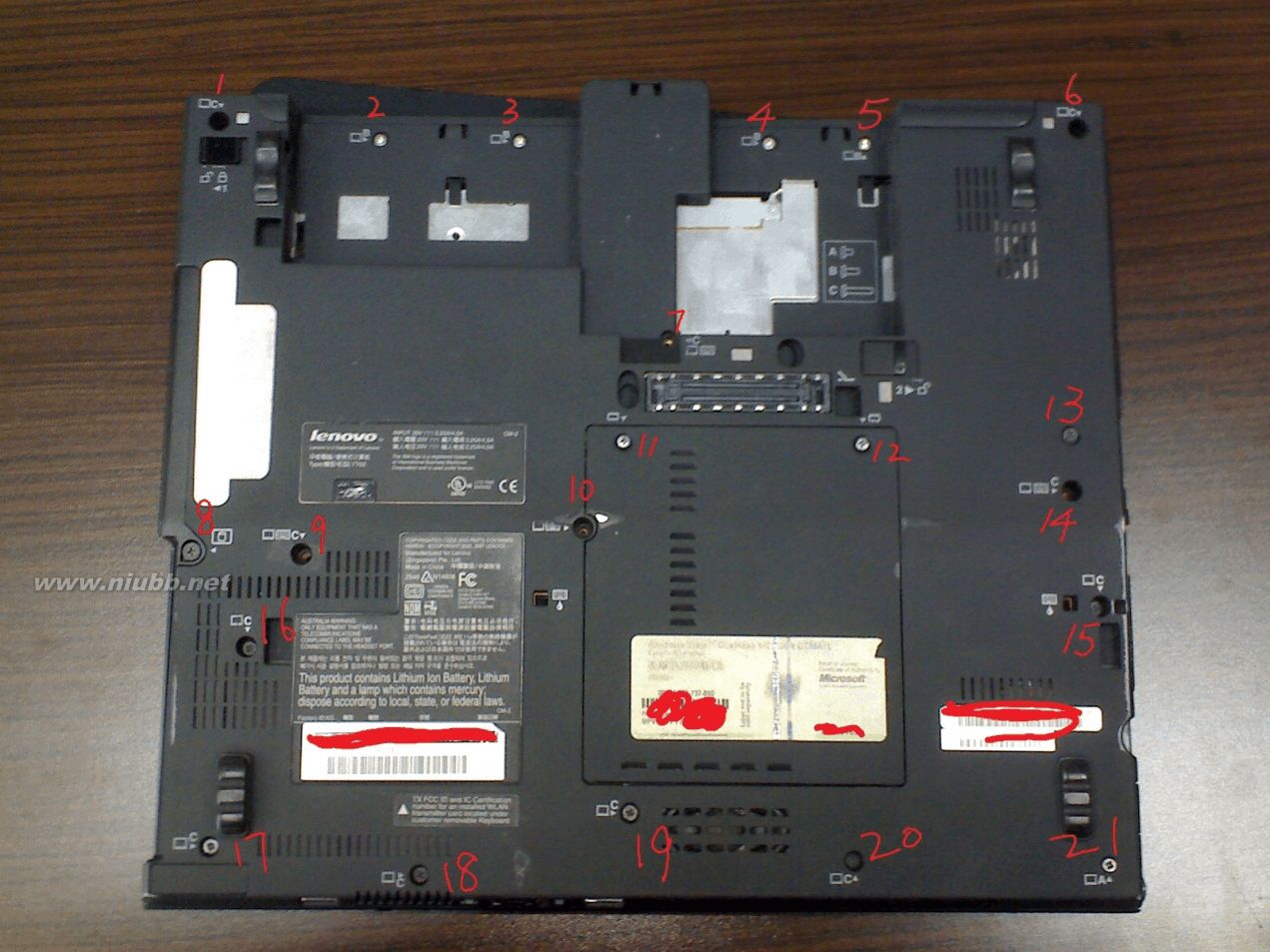

1. 把机器翻过来，拆掉底部的所有螺丝，总共21颗螺丝，实际上内存盖的2螺丝（11号，

12号）可以不拆，那就只有19颗。

。x61t拆机

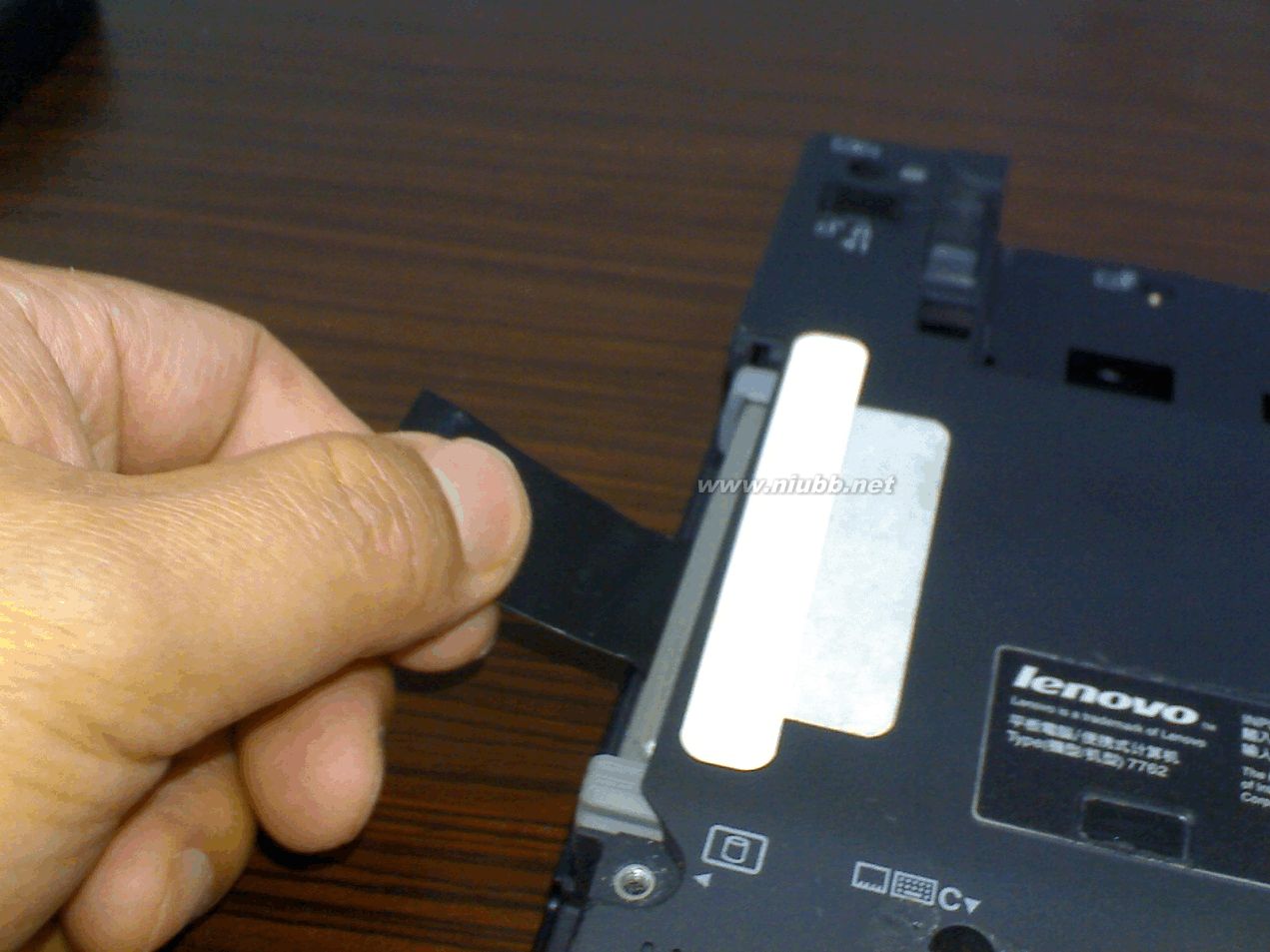

2. 先拆8号螺丝，取下硬盘。

x61拆机 X61T拆解超频攻略

x61拆机 X61T拆解超频攻略

3. 可以像我一样画一张图片，然后把螺丝各就给位。(］

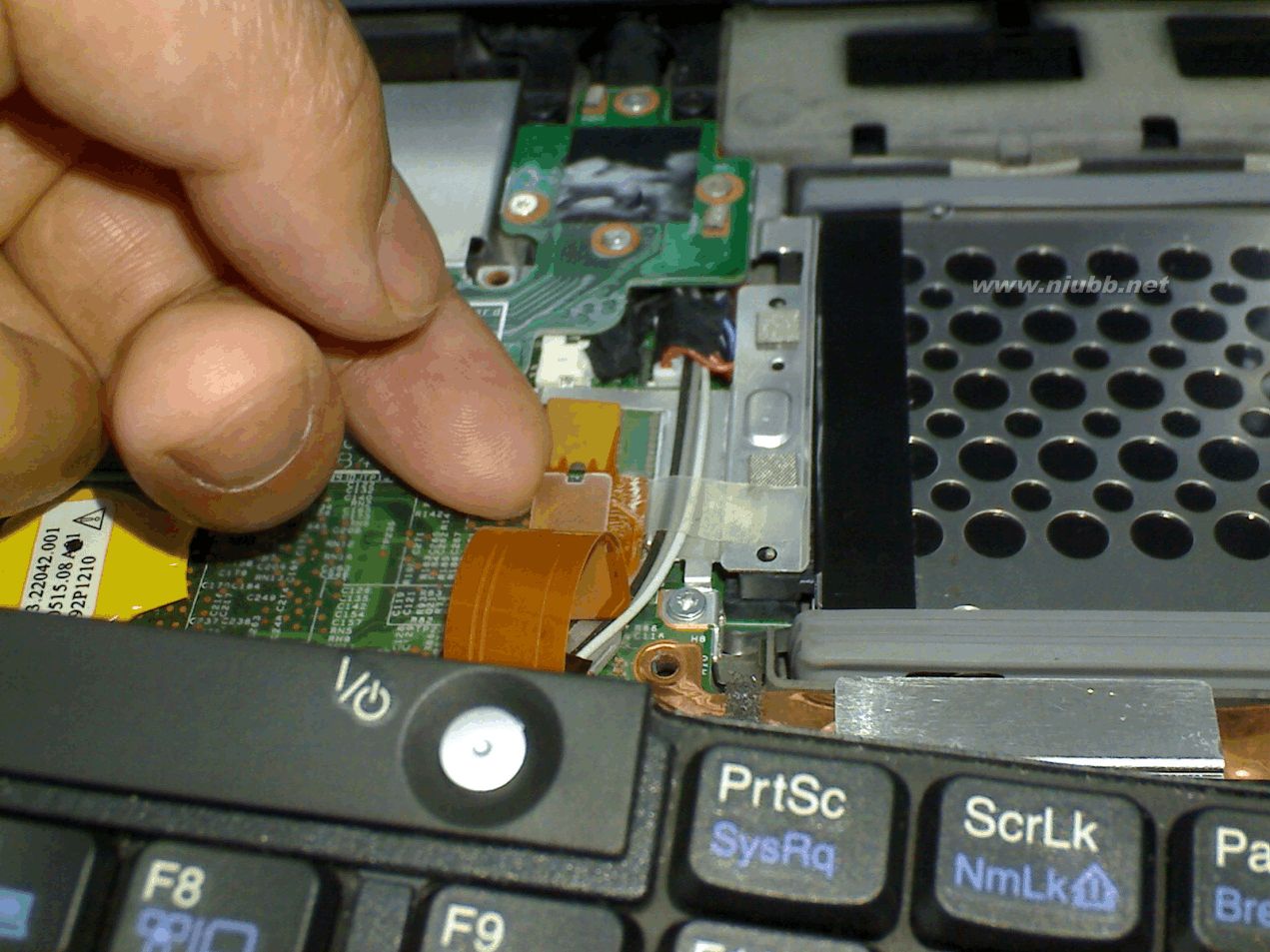

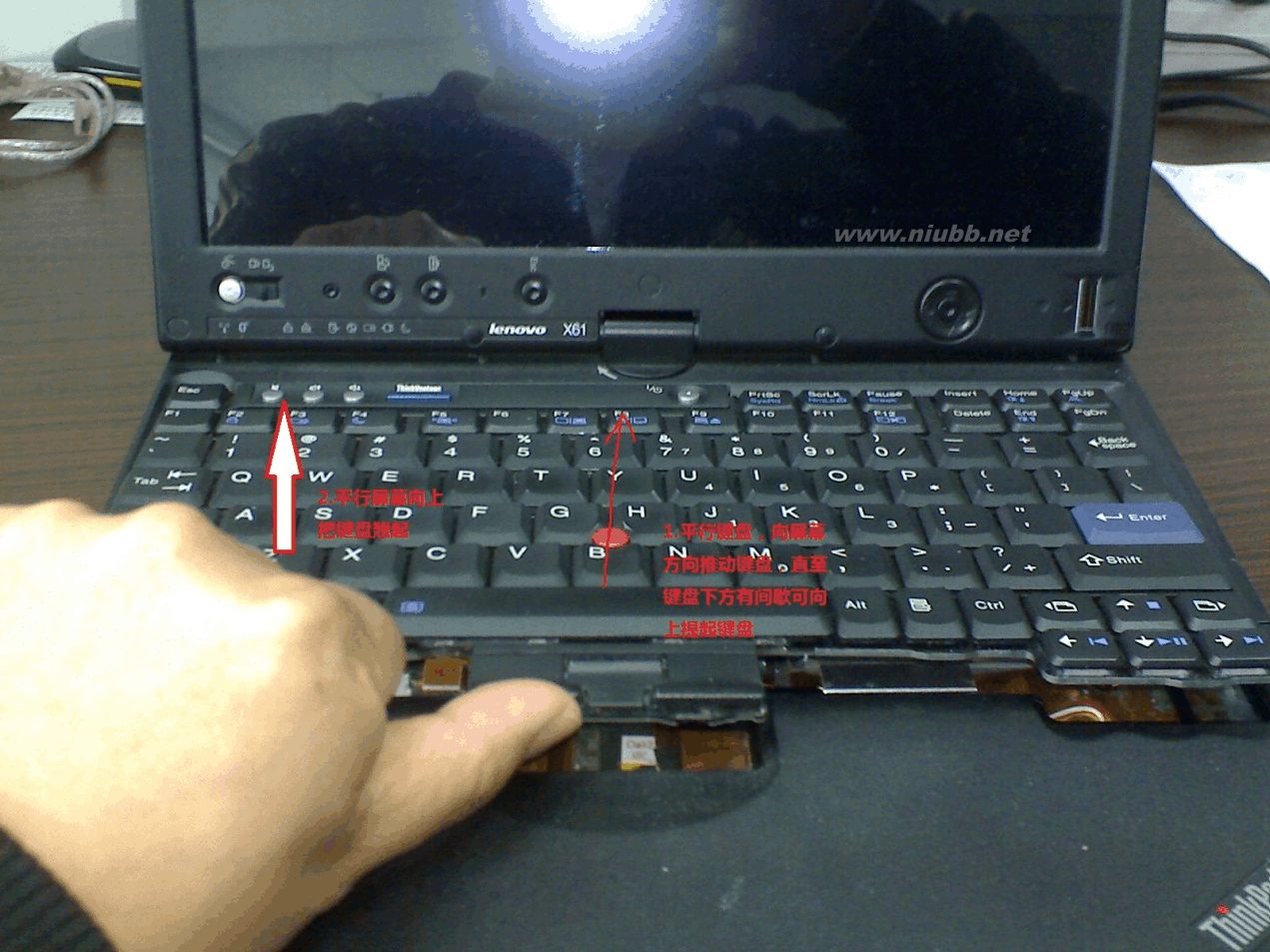

4. 所有螺丝卸下后，拆键盘。注意键盘排线也得小心卸下。

x61拆机 X61T拆解超频攻略

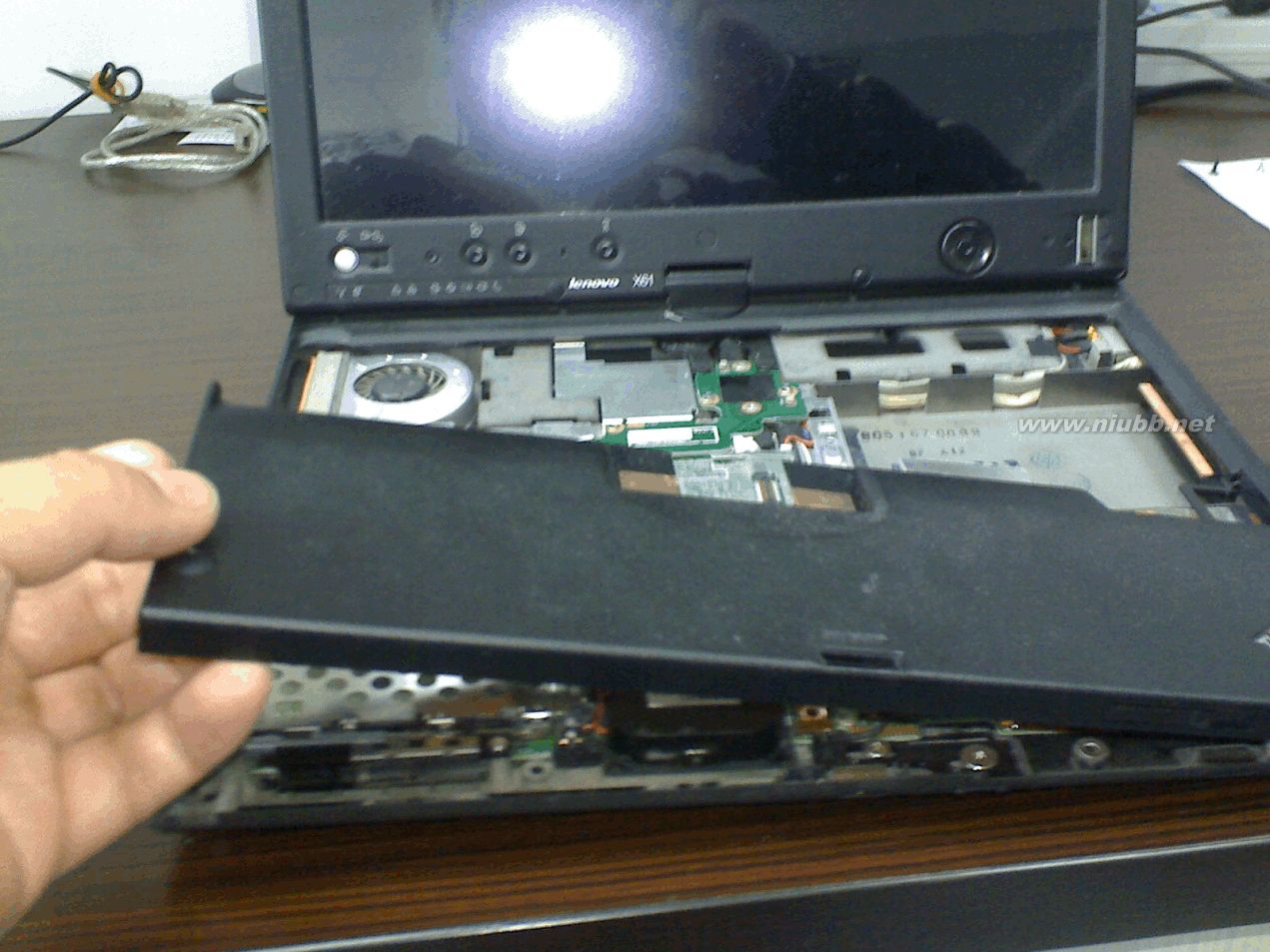

5. 卸下掌托（注意先卸左侧，然后向左侧方向卸）

x61拆机 X61T拆解超频攻略

6． 同样方式，先左后右方式卸下，另外的外壳

x61拆机 X61T拆解超频攻略

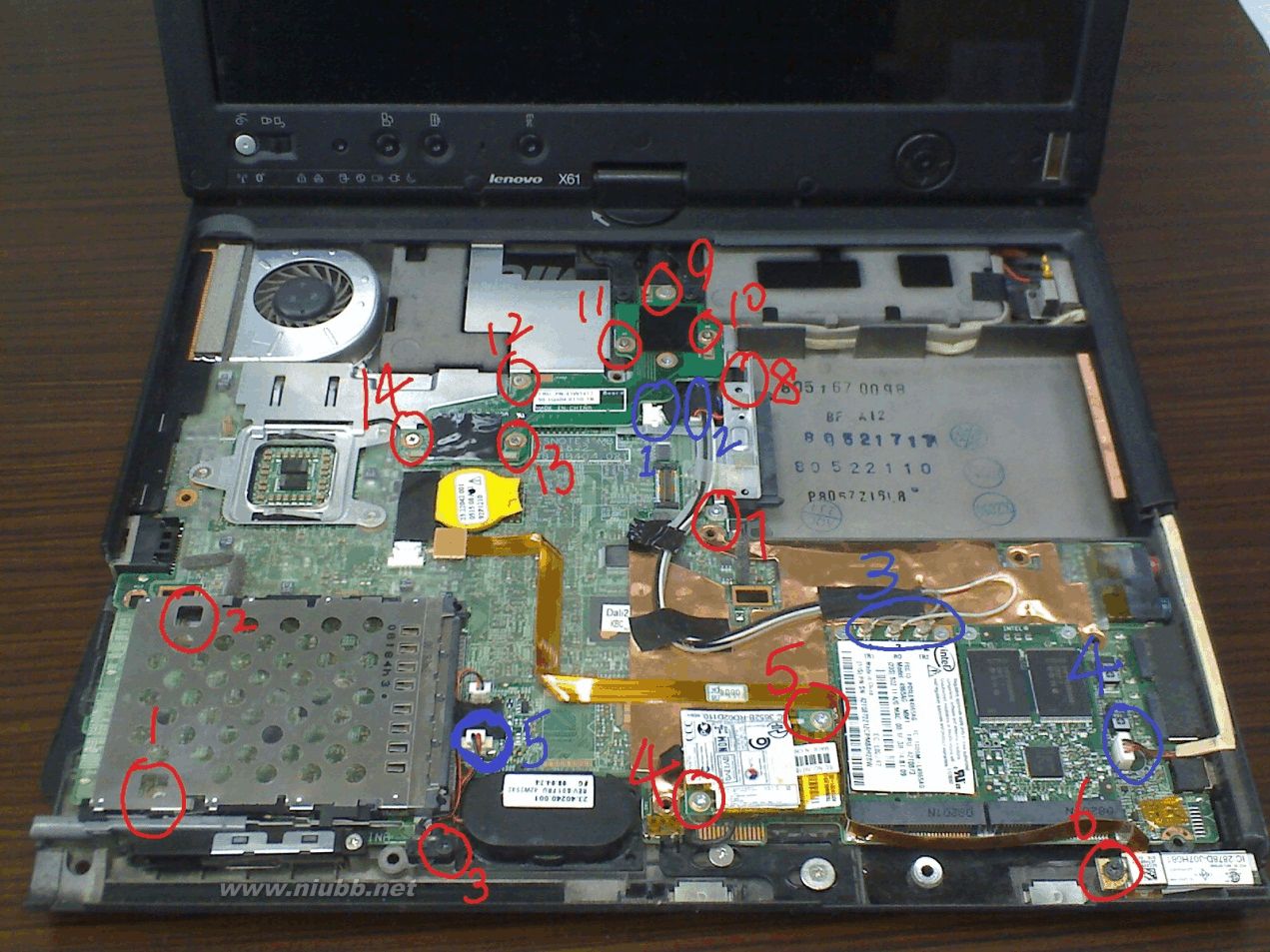

7.注意内部需要拆掉的螺丝总共15颗，如图红色所示。[]需要拔下的插头有5处，蓝色所示，其中第三处插头是无线网卡的总共3根，左到右的颜色为：灰?白?黑

同样也可画一张图片，让螺丝各就各位，喇叭可以先拆下

x61拆机 X61T拆解超频攻略

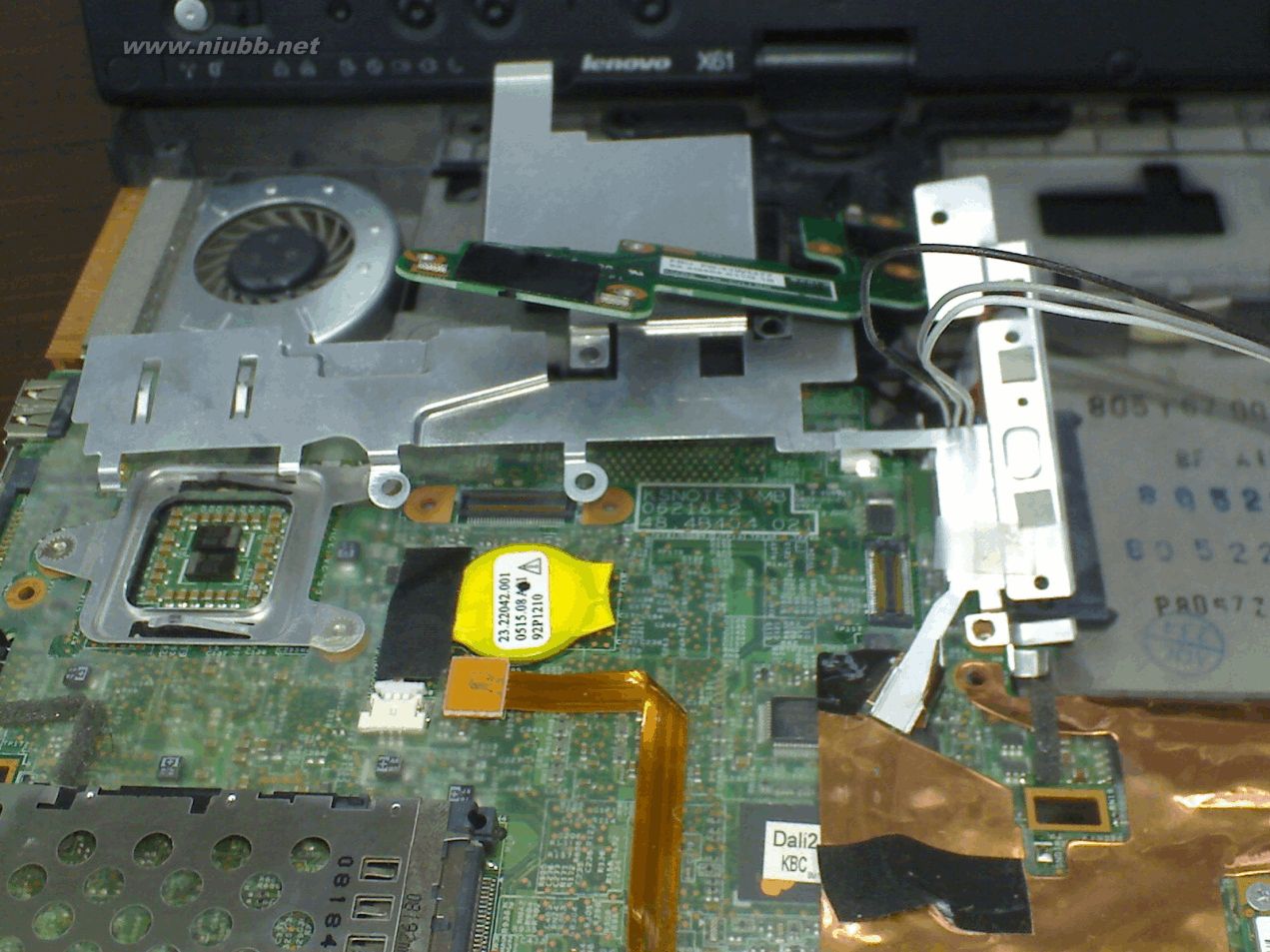

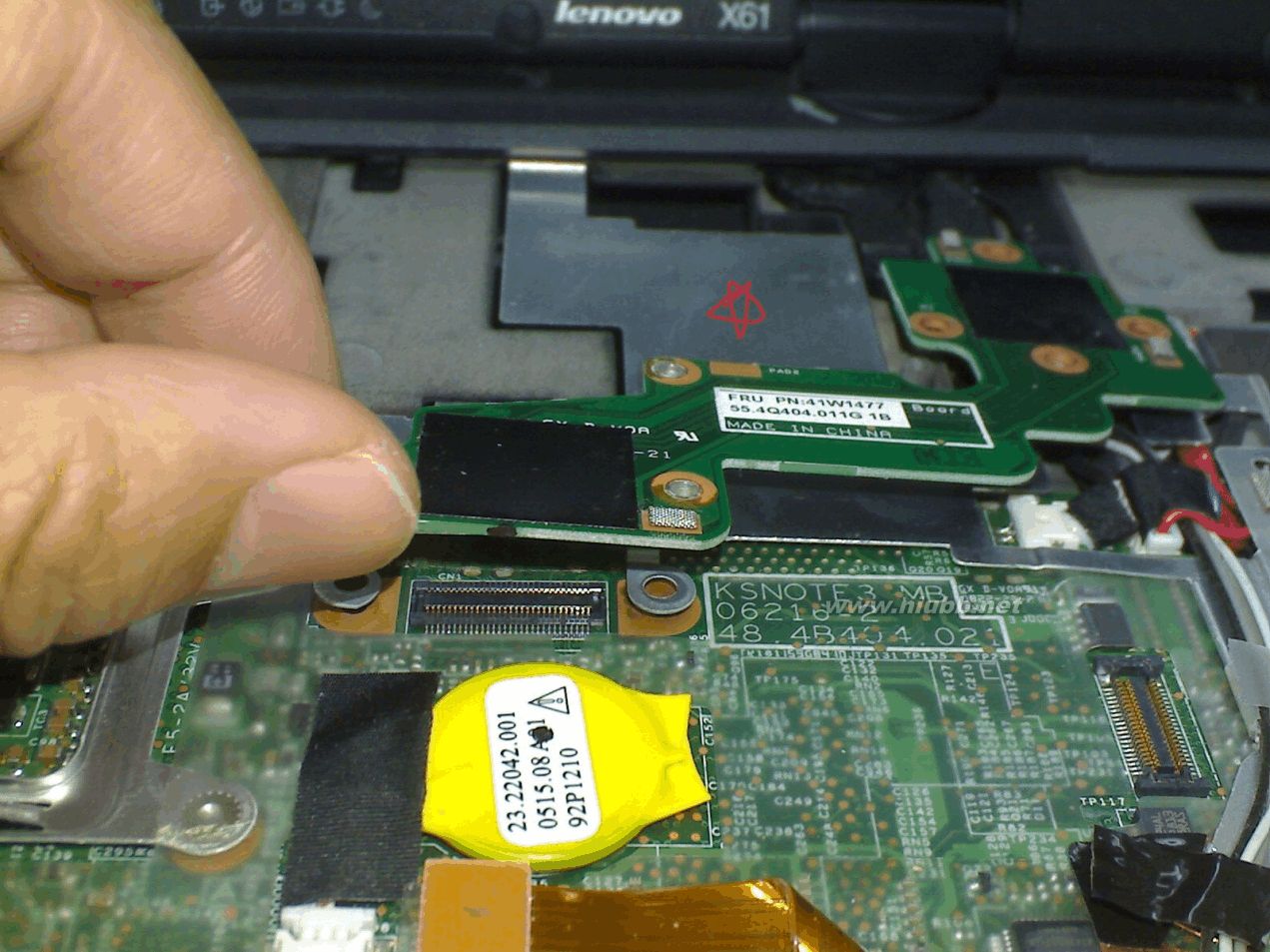

8.拆下所有螺丝，和插头后可以把屏线（实际上正确说法是屏线电路板）翘起，使其接头脱离主板，并取下五角星标记的铝片，使其脱离整机。()

x61拆机 X61T拆解超频攻略

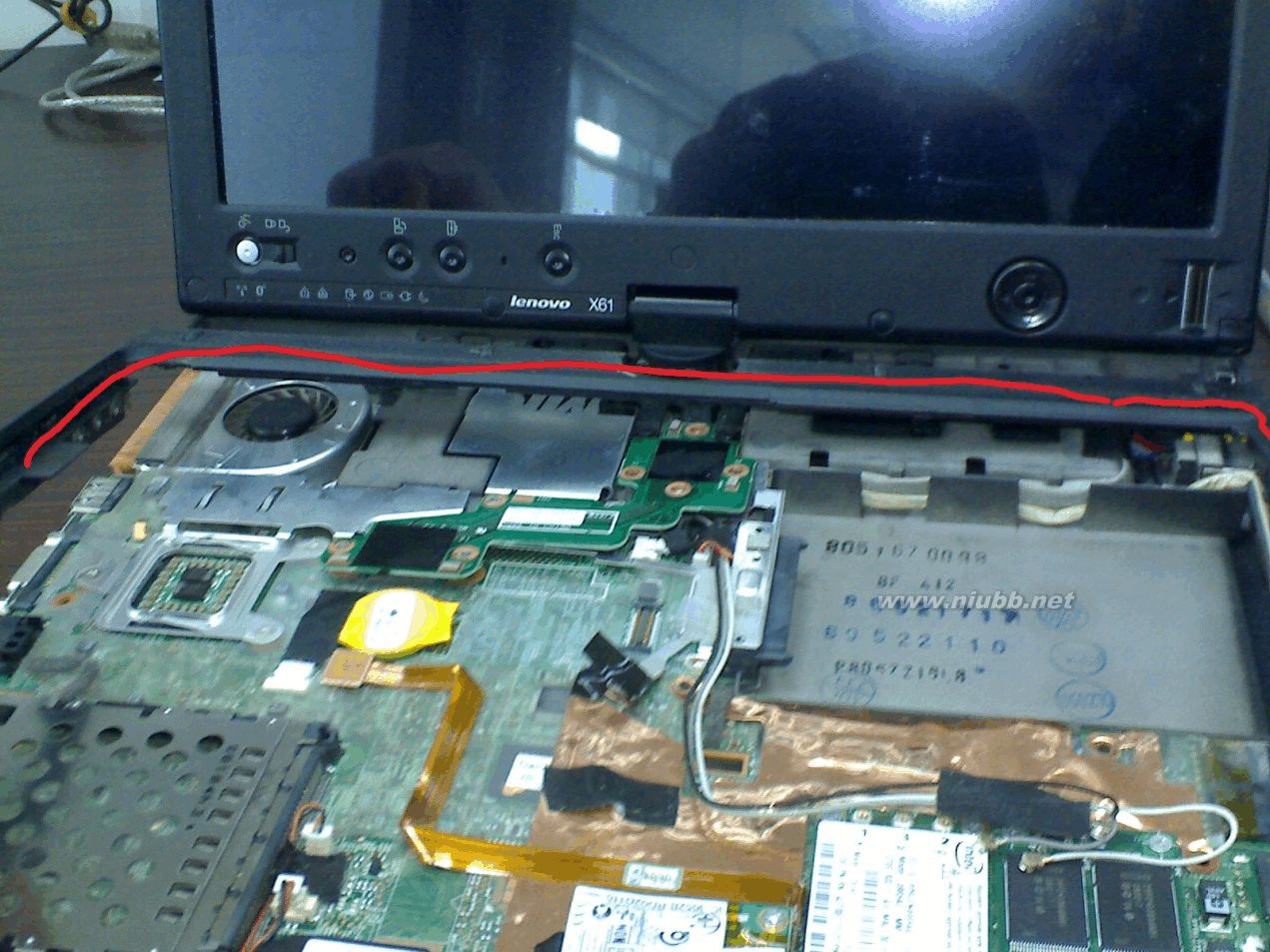

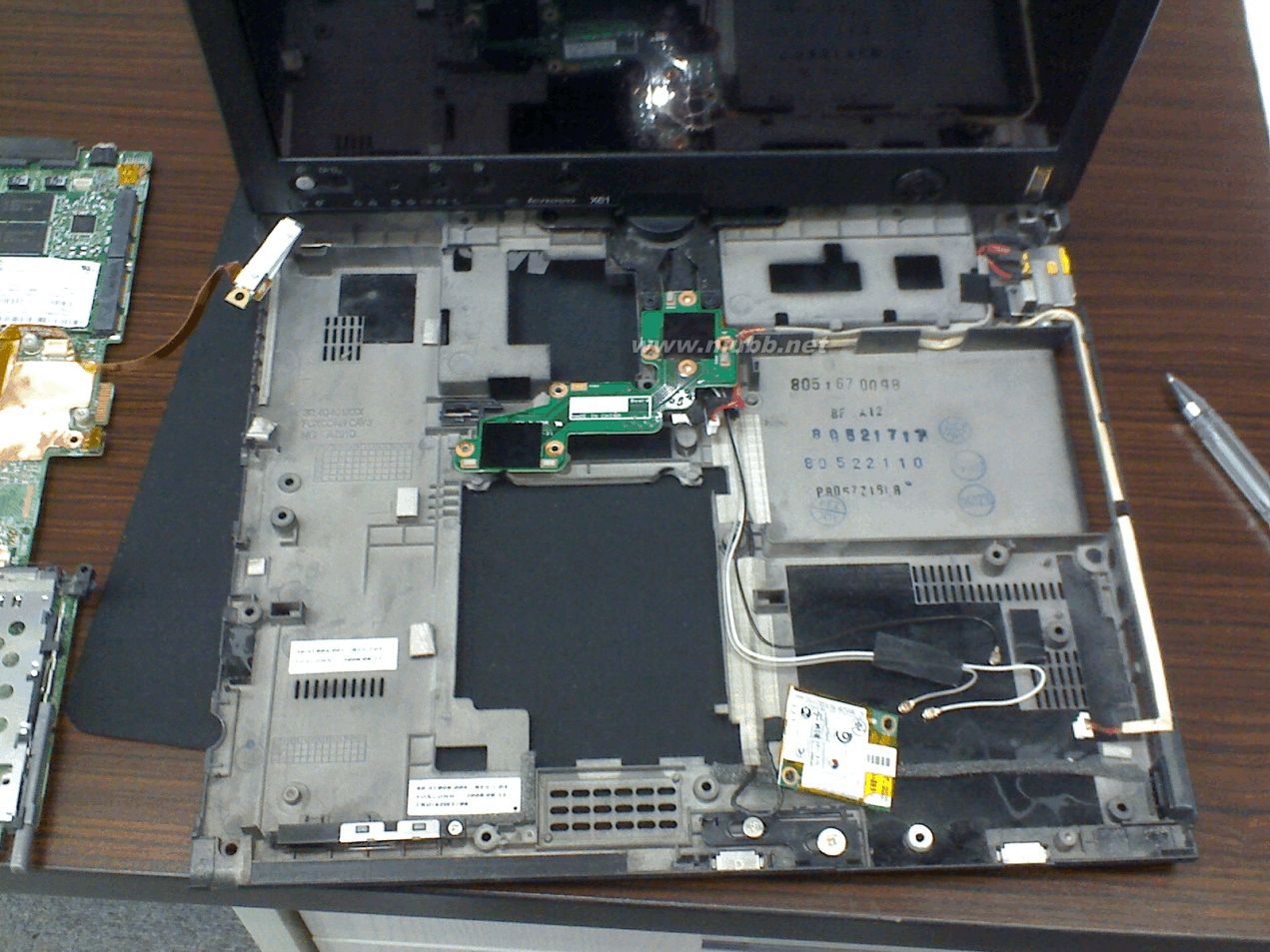

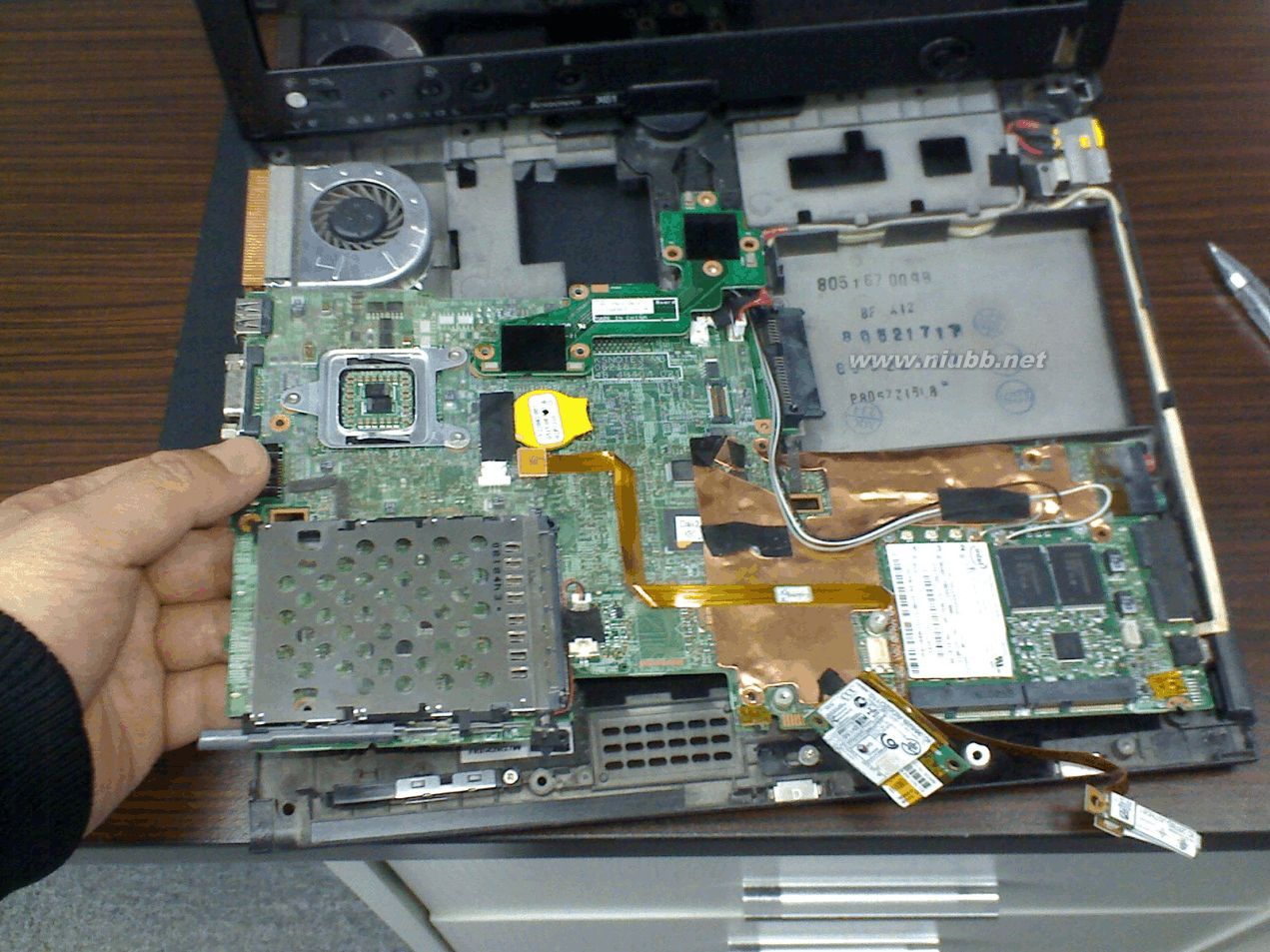

9，这样就可以取下整块主板了，小心Modem，屏线电路板将脱离主板留在底壳上。x61t拆机[]

x61拆机 X61T拆解超频攻略

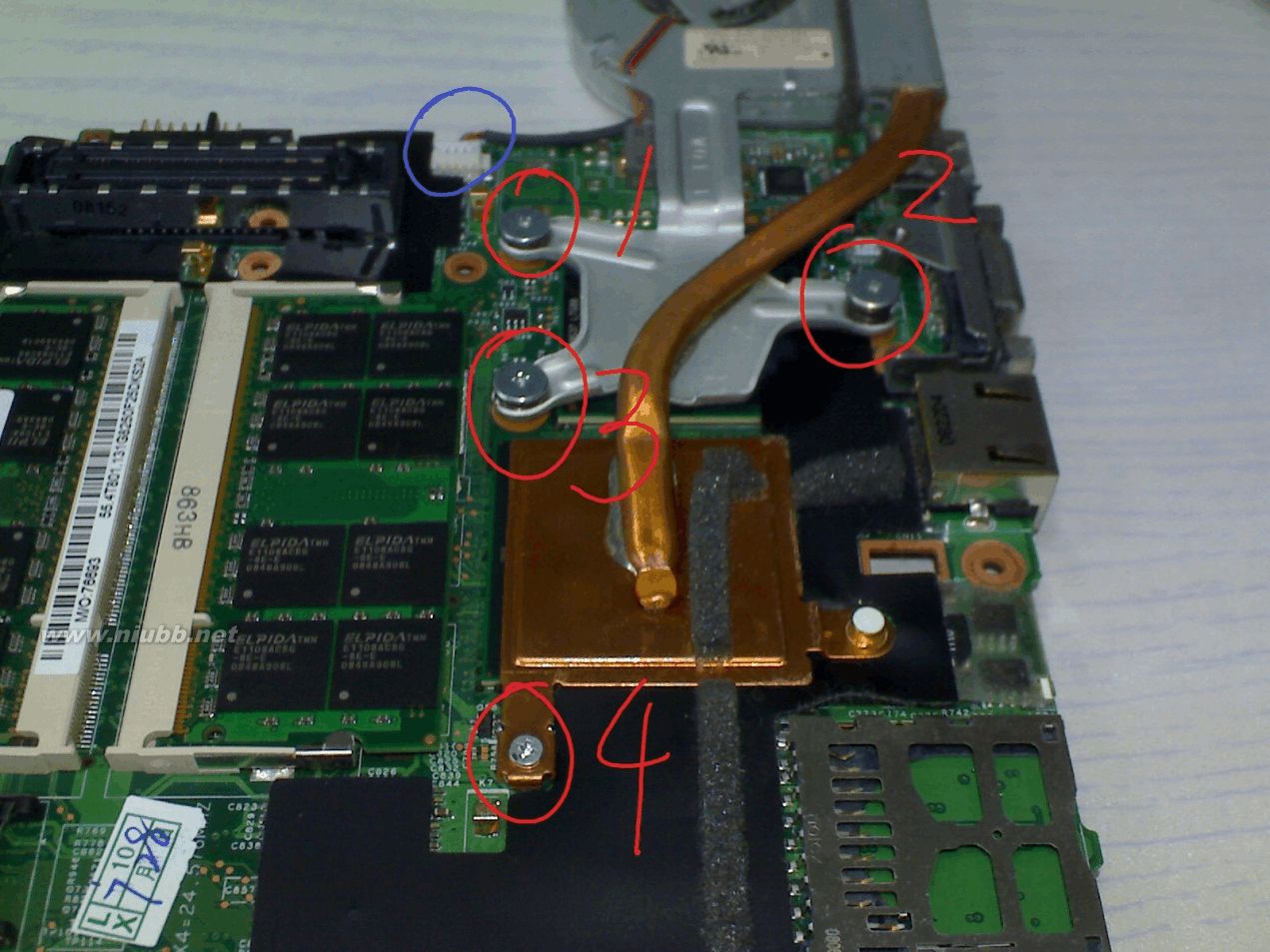

10.至此，拆机结束，可拆风扇4颗螺丝，当然还有一个风扇电源线插头

x61拆机 X61T拆解超频攻略

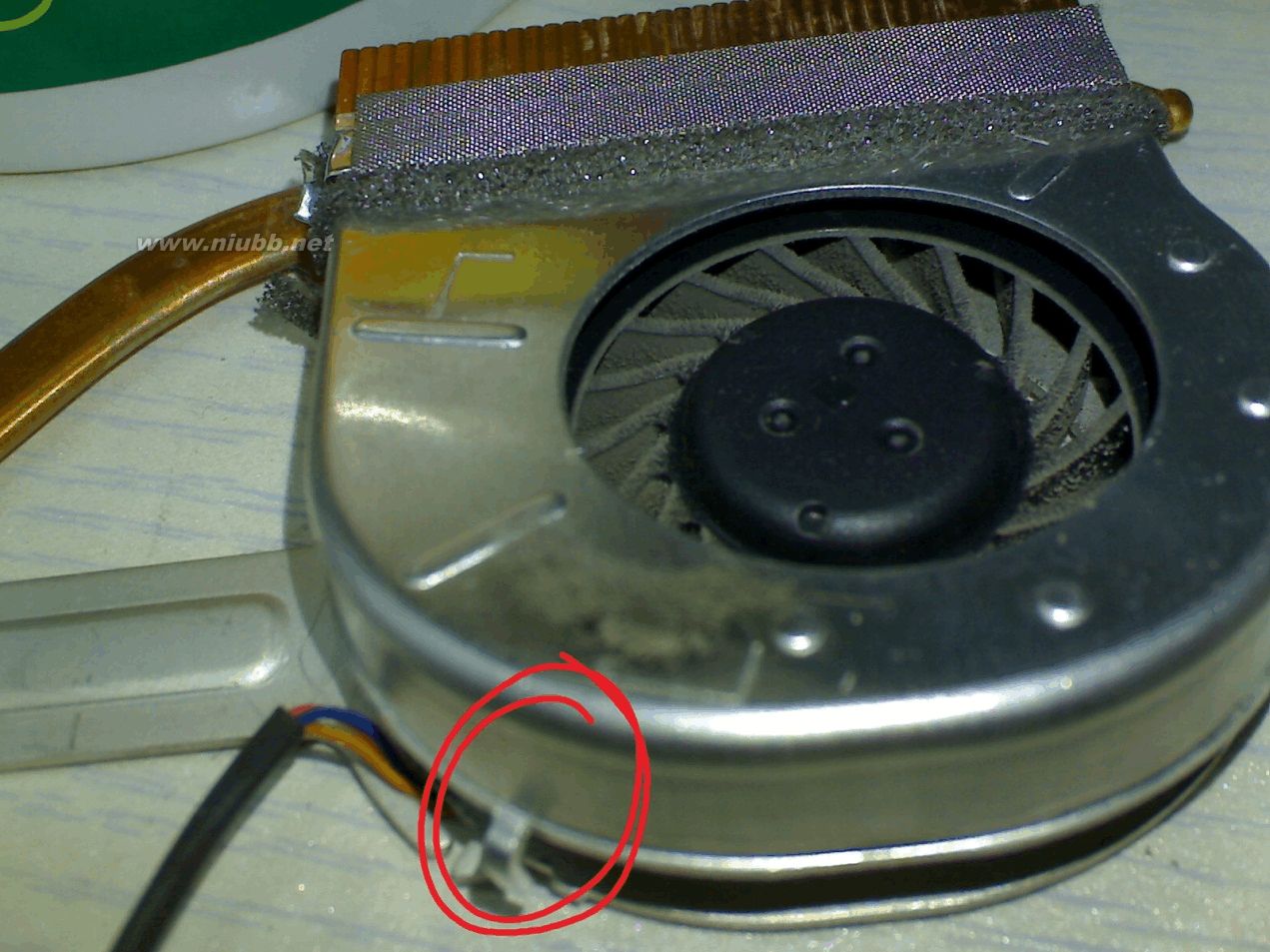

11. X61T风扇应该有2种吧，一种带螺丝固定的，这种比较好拆，不过风扇盖是塑料的。（）另外一种就像我的一样是铝盖，只能硬拆，不过小心别把卡扣弄断了,可以拆开风扇，进行清灰，拆的地方总共3处，图示其中之一

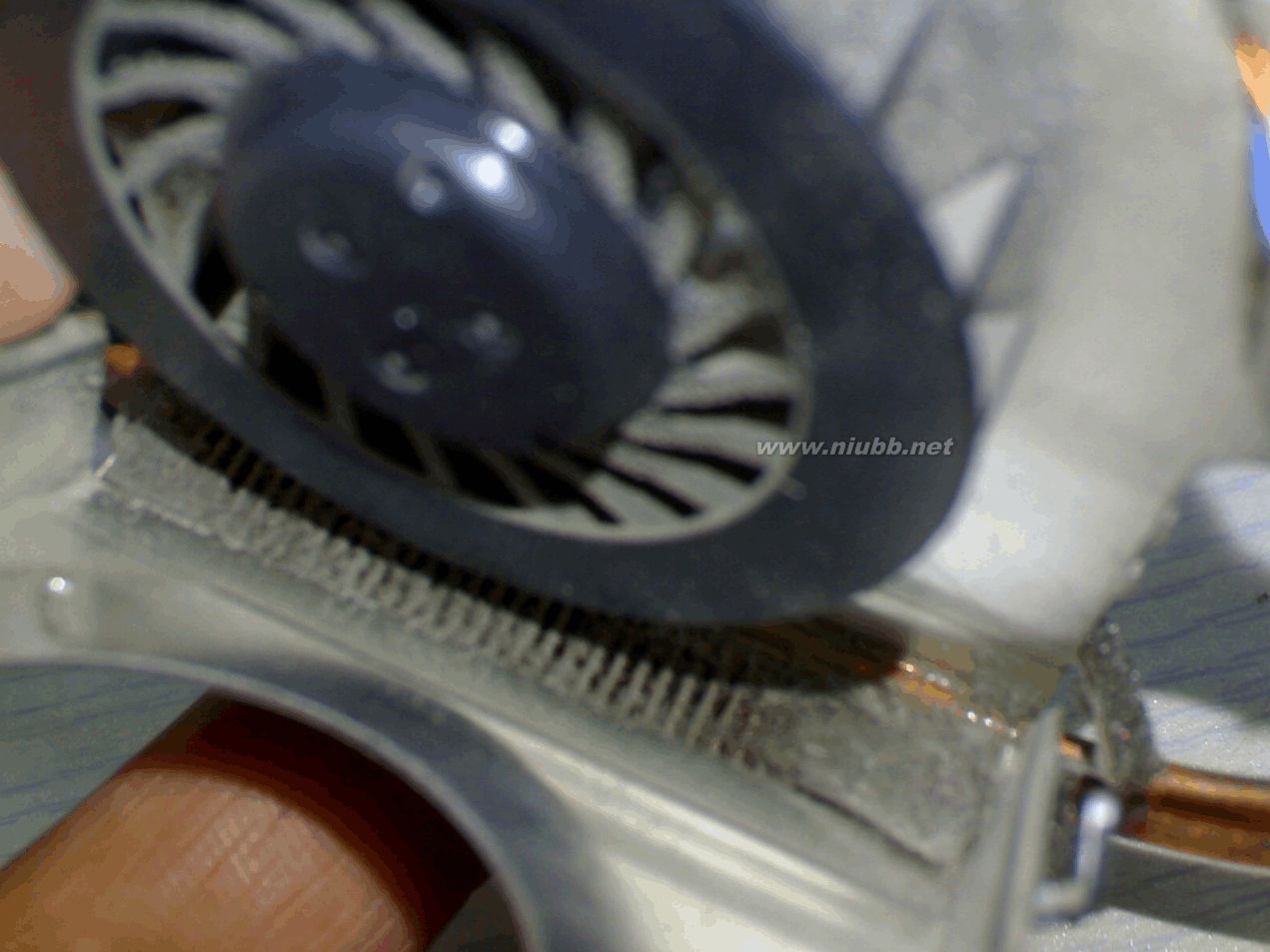

这是8个月的灰尘量.

x61拆机 X61T拆解超频攻略

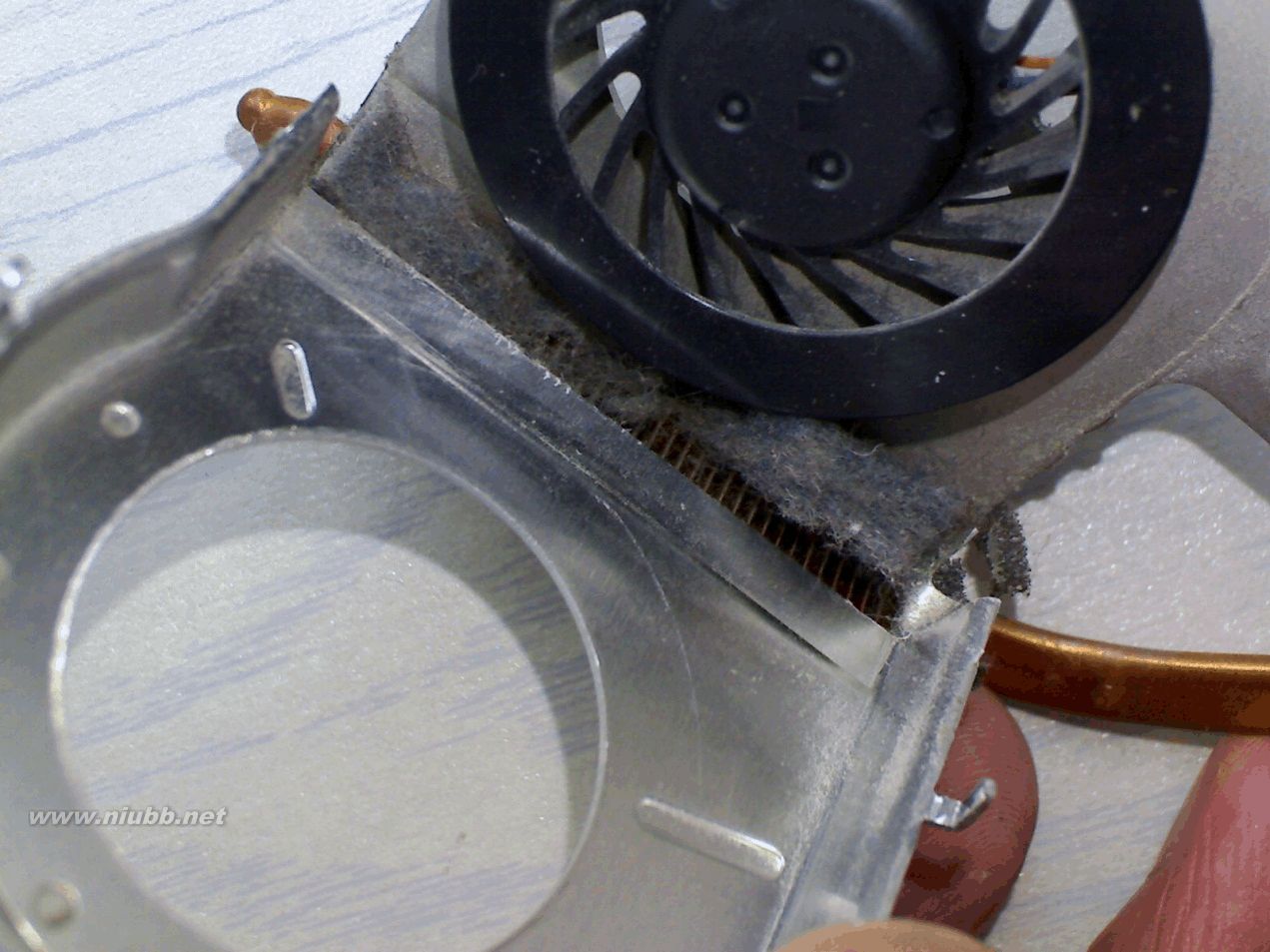

另外附上8个月之前也清过一次灰的照片，所以一般1年清灰一次

x61拆机 X61T拆解超频攻略

小提示一把，据了解好像X61T/60T风扇是和X60S/61S通用，但是和X60/61不同的，而X61/60的风扇是双热管的，风扇盖是铜的，貌似尺寸大些，散热更加好。(]

基本原理，就是断开CPU外频设定的BSEL电位的检测，并且直接改变 时钟频率发生器的控制端的PLL 电位，达到所需频率。简单实例说明一下：

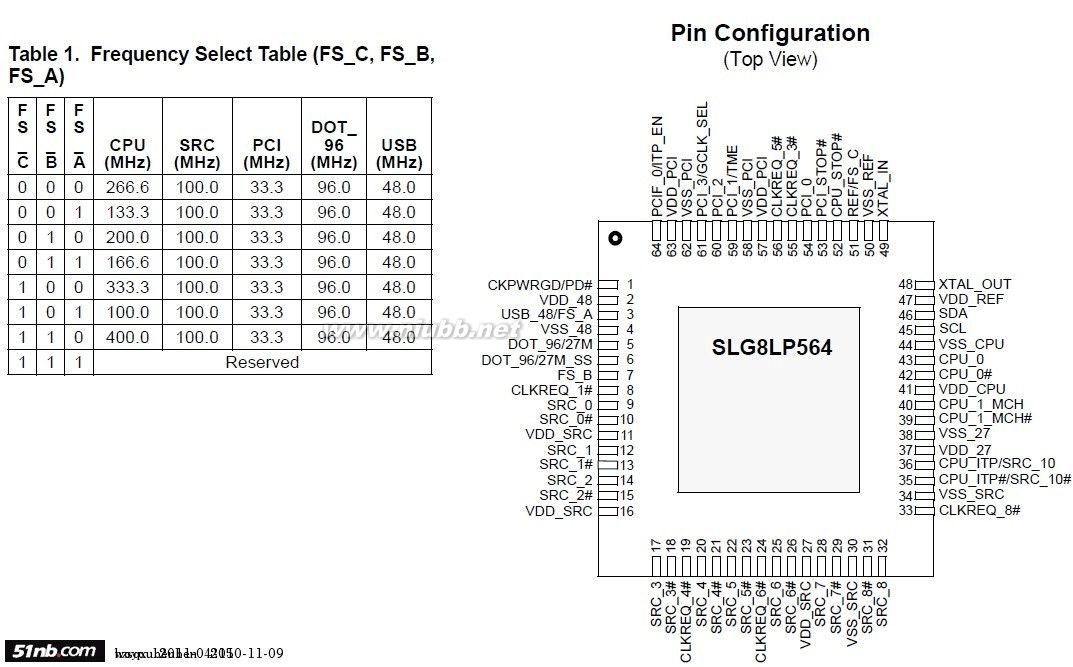

对于X61，X61T等200外频的机器，一般就是超频到266外频 目前X61,61T的时钟频率发生器芯片图片如下：

时钟发生器图

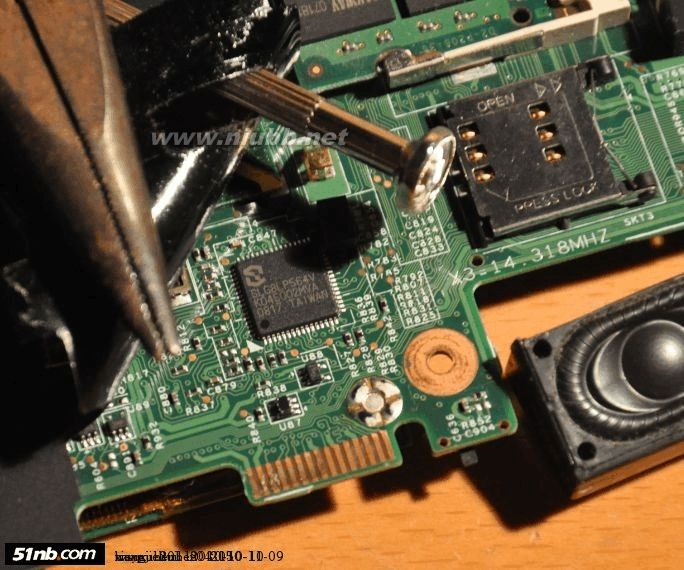

实物图：

x61拆机 X61T拆解超频攻略

可见目前200外频的，FS_C, FS_B,FS_A，的电位是0 1 0（该电位实际上是由CPU BSEL[0],BSEL[1],BSEL[2] 根据CPU型号自动给出的），如果想改到266外频的话，必须把电位改为 0 0 0，，就是把FS_B电位变低，即把时钟芯片SLG8LP564的7脚短接到3脚即可。［]不过现在INTEL CPU 芯片组增加了外频电位设定检测，由于FS_C, FS_B,FS_A的电位0 0 0并不是INTEL 根据CPU输出的0 1 0，所提供的外频不是和CPU本身的外频一致，会自动将CPU的倍频锁定到最低倍频6倍频，所以还要做的就是断开CPU的检测对比电路即可。由于只改变了FS_B部分的电位，所以只要把CPU检测FC_B的电路断开即可，如下图

x61拆机 X61T拆解超频攻略

电路1

但是综合网友的实际，超频结果来看，只要断开BSEL1 和FC_B相连的电路即可实现200超266外频，，也就是说200外频超到266外频，可以不要短接SLG8LP564芯片的7脚和3脚，只需断开7脚即可
