WinFlash硬盘安装系统将SATA硬盘正确安装在SATA1插槽

随着各种主板芯片组制造商相继发布了直接支持SATA硬盘甚至SATARAID的芯片组，具有SATARAID功能的主板已成为市场热点。 STAT硬盘的高性价比导致许多网民放弃IDE硬盘，直接购买和使用具有SATA接口的主板。但是，出现了新事物。

软件名称：

WinFlash1.94中文版

软件大小：

1.71MB

下载链接：

//// ruanjian / xitong / 6931.htmlBIOS

使用SATA硬盘将系统安装在INTELICH5R南桥芯片的主板上

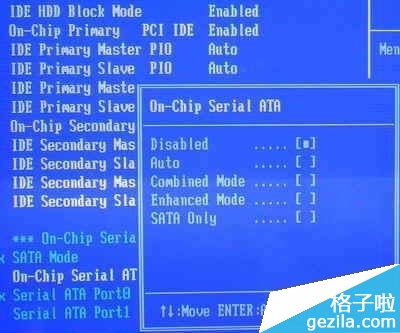

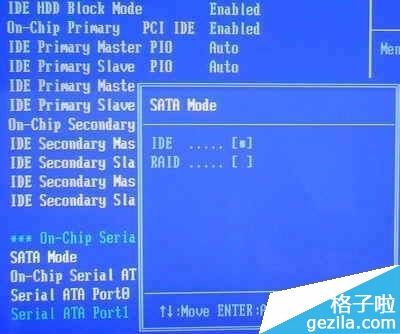

在SATA1插槽中正确安装SATA硬盘，打开计算机，按DEL键进入CMOS设置，选择“集成设备-片上IDE设备-芯片上串行ATA设置”，这是SATA的相关设置。硬盘，其中包括“ SATAMode”，“ On-Chip Serial ATA”和“ Serial ATA Port0 / 1 Mode”三个选项。 “ SATAMode”设置是否启用SATARAID，默认值为“ IDE”，即不启用SATARAID，并且仅在“ SATAMode”设置为“ IDE”，“ On-Chip Serial ATA”和“ Serial ATA Port0”时使用/ 1模式”这两项是可选的。 “片上串行ATA”用于选择SATA控制器的工作模式：1、Disabled禁用SATA设备（默认值）。使用SATA硬盘时，应启用此选项。2、自动，BIOS将自动检测现有的SATA设备；3、组合模式下，SATA硬盘映射到IDE1或IDE2端口，这些端口被模拟为IDE设置。需要在“串行ATA Port0 / 1模式”中选择位置以启用SATA设备时；4、增强模式允许使用所有已连接的IDE和SATA设备，并最多支持6个ATA设备。 1模式”将SATA设备设置为主SATA设备；5、仅SATA，只能使用SATA设备。

主要P-ATA S-ATA：并行IDE硬盘占用IDE01的主要IDE通道，串行SATA硬盘占用IDE2 3的次要IDE通道。主板上的并行IDE接口目前不可用。

次要P-ATA S-ATA：与上述相反，主板上第一个并行IDE接口（主要P-ATA）上的相应端口不可用，因为它已被SATA硬盘占用。

仅P-ATA端口：屏蔽了串行SATA硬盘接口，并且只能使用并行接口设备。

注：在前两种模式下，主板上的SATA1接口自动对应于IDE通道中主磁盘的位置，而SATA2接口自动对应于IDE通道中从磁盘的位置。

当所选模式为“增强模式”时，其下方的端口设置将变为“增强模式支持打开”，并且还有三个选项：

P-ATA S-ATA：并行和串行硬盘共存模式。此时，SATA和PATA通道彼此独立，并且互不干扰。从理论上讲，4个P-ATA和2个S-ATA可以同时连接6个设备。实际上，这取决于不同的主板。一些南桥芯片仅支持4个ATA设备。此时，SATA1端口硬盘对应于Third IDE Master（第三IDE通道主磁盘），SATA2端口硬盘对应于Third IDE Master（第四IDE通道主磁盘）。

S-ATA：串行硬盘增强模式。目前，它理论上支持4个串行硬盘，但也取决于主板的支持（如果它是ICH5R芯片组，例如P4P800，如果要设置RAID模式，则必须选择RAID。将S-ATA作为RAID项目配置为是，将S-ATA BOOTROM项目配置为启用，并在设置后BIOS自动检测到时按“ Ctrl I”执行RAID设置。

P-ATA：实际上，它仍然是映射模式。 SATA硬盘占用第一个IDE通道。 SATA1端口对应于第一通道的主磁盘，SATA2端口对应于第一通道的从磁盘。

注意：尽管SATA硬盘本身不需要设置主从关系，但是在计算机上同时使用SATA硬盘和其他IDE设备时，必须考虑此问题。例如，在安装Windows XP系统时，将“片上串行ATA”设置为“组合模式”，并且将CD-ROM驱动器安装在IDE1接口的“主”位置，然后在“串行ATA端口0”下安装CD-ROM驱动器。模式”设置为“当“第二主设备”或“第二从设备”时，您可以看到光盘驱动器出现在“ IDEChannel 0主设备”或“ IDE通道1从设备”位置。然后将启动引导设置为CD启动并保存将Windows XP安装CD放入CD-ROM驱动器，您可以按照提示逐步完成系统安装，但是，如果将Serial ATA Port 0 Mode（串行ATA端口0模式）设置为“ Primary Master”，则SATA硬盘和光盘将不会检测到驱动器；将其设置为“ Primary Master”，SATA硬盘将出现在“ IDE Channel 0 Slave”位置，并且仍然无法检测到光驱，这是因为SATA硬盘在此模拟为IDE设置模式，并且与连接到IDE1接口的“主”位置的光盘驱动器冲突；一旦SATA硬盘已映射到IDE端口，无法使用IDE接口其他IDE设置。如果使用“增强模式”模式，则无论选择“ SSATA 0 Master”还是“ SATA 1 Master”，都不会影响光盘驱动器。安装时，请根据实际硬件条件输入设置。

南桥公司将SATA硬盘安装系统用于威盛的VT8237主板。与ICH5 / ICH5R芯片组相比，VT8237的SATA设置部分要简单得多。让我们以Soltek的SL-KT600系列为例。 SATA设置也在“主菜单”下的“集成外设”中：

板载PATA IDE（主板内置的并行IDE端口设置）

此设置允许用户在主板上配置并行IDE端口功能。

已禁用：禁用主板的并行IDE端口功能。

已启用：允许并行IDE端口功能（默认值）。

板载IDES操作模式（主板内置的IDE优先级设置）

PATA是Pri IDE：PATA端口上的设备具有优先级（默认值）。

SATA是Pri IDE：SATA端口上的设备具有优先权。

板载SATA- IDE（主板上内置SATA端口的功能设置）

已禁用：禁用主板上的SATA端口。

SATA：主板上的SATA端口用作常规SATA端口。

RAID：主板上SATA端口上的硬盘可以创建磁盘阵列（默认值）。

在这里，您只需要根据实际情况调整串行和并行端口的优先级即可正常使用SATA硬盘。 （从以上选项可以看出，S-ATA硬盘仍然可以理解为映射到P-ATA端口以对其进行识别。）

注意：设置RAID时，需要按“ Tab”键进入VIA Technology RAID控制器的BIOS设置屏幕以进行其他设置。请参阅相关的说明手册。

不同的主板可能具有不同的BIOS设置，但是基本设置是相似的。如果您的主板BIOS设置与本介绍中的设置不同，请参考设置。
