删除新购买的最便宜的4通道网络DVR（H.264硬盘录像机）[本质]

我朋友的商店需要安装监视程序。为了节省成本，在某东网购买的最便宜的四通道网络硬盘录像机（259元/台，机器****），具有移动网络监控功能，将顺便打开。内部结构。

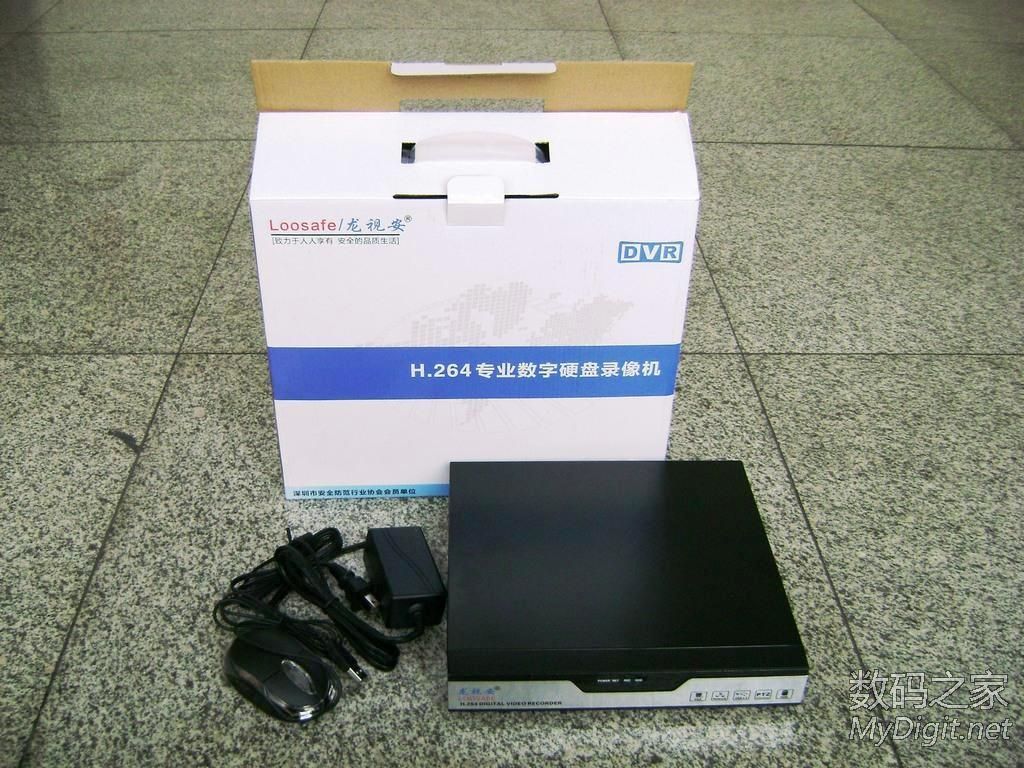

主机（龙山LS-R3004），12V3A直流适配器，光电鼠标：

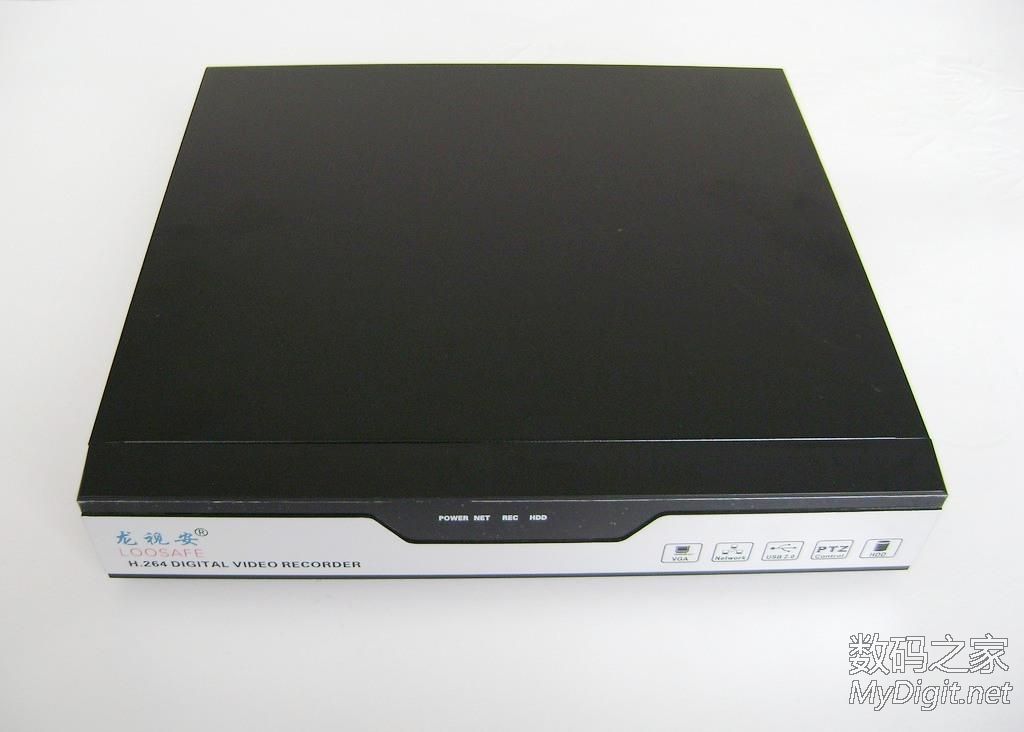

面板上没有按钮，中间只有4个LED指示灯：

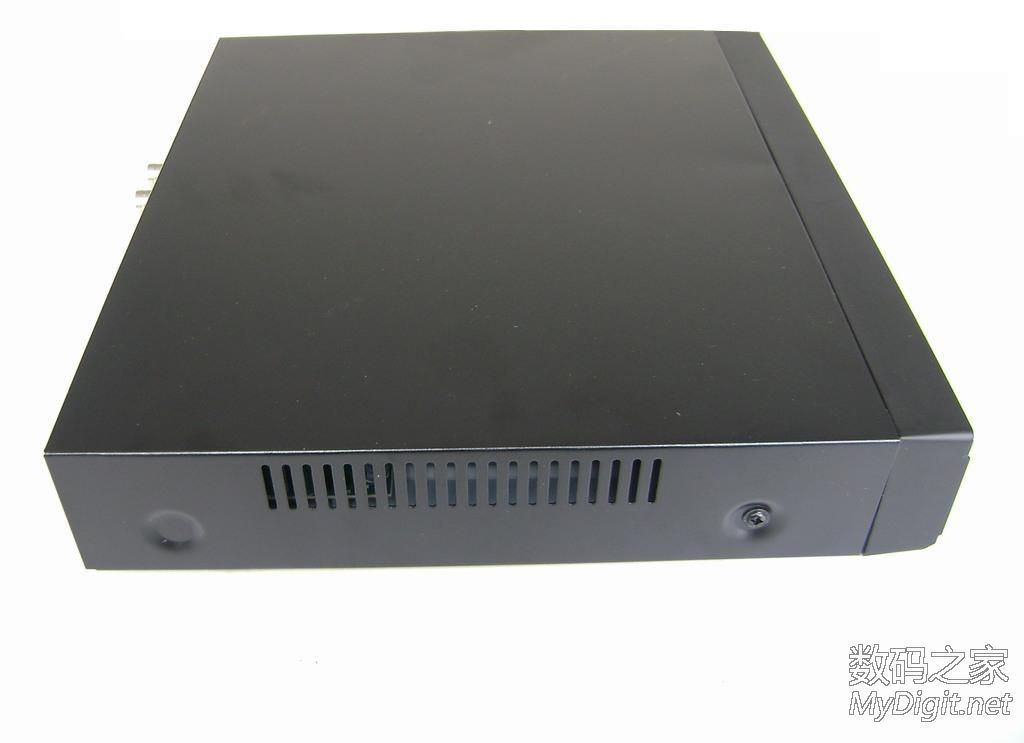

侧面有冷却孔，没有风扇：

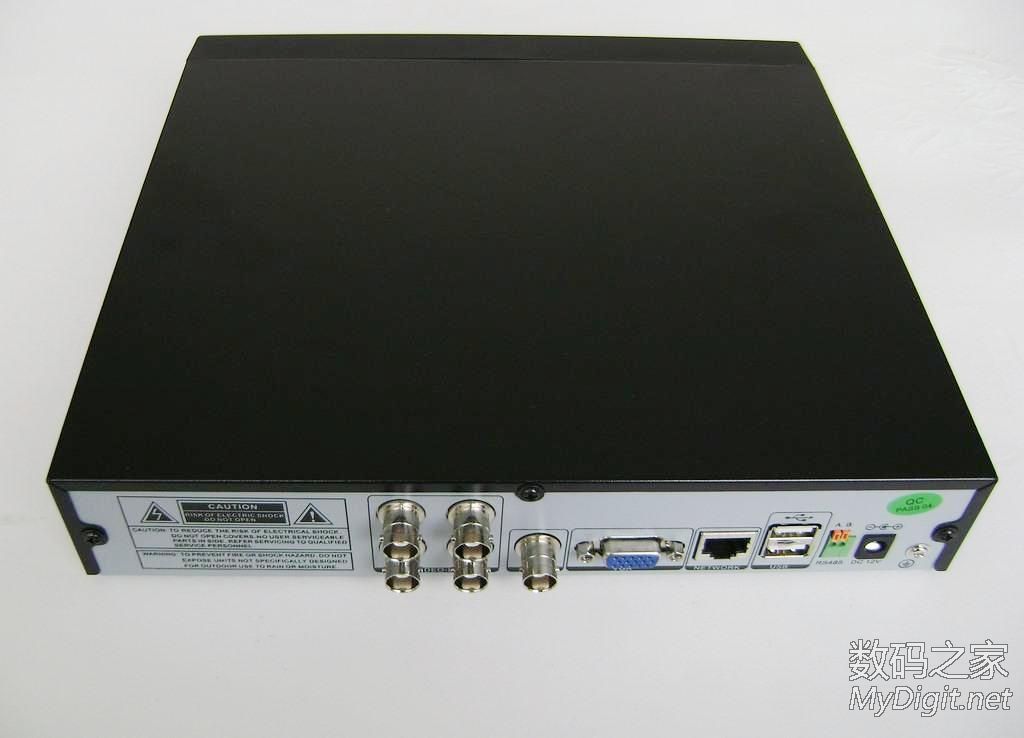

机器后面的界面：

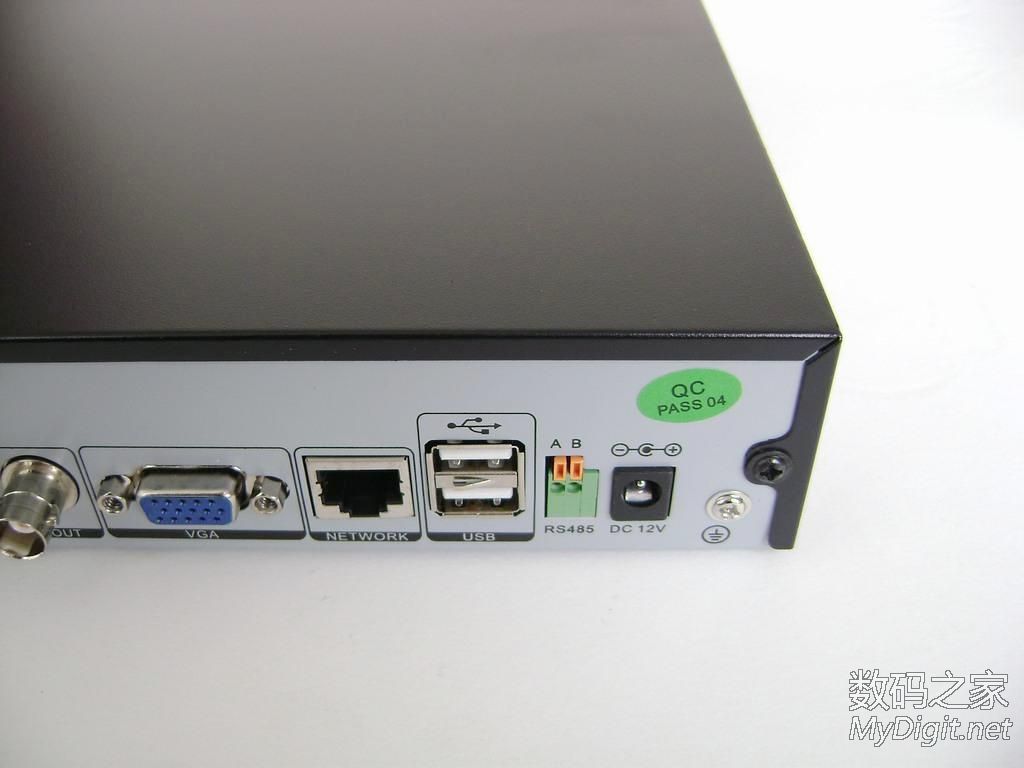

下面有电源（12V DC）插孔，PTZ RS-485端口和2个USB端口：

制造商可以节省足够的钱，无需安装电源开关，只需插入12V适配器即可工作：

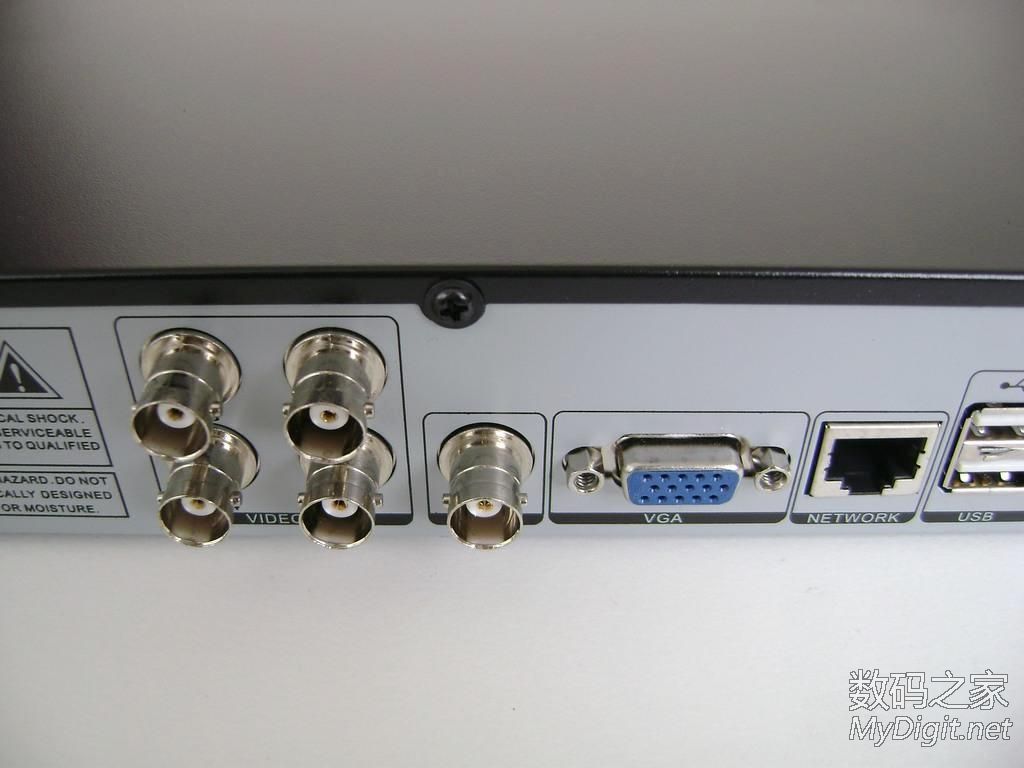

仅4通道Q9视频信号输入，1通道输出，VGA接口，网络端口；没有音频终端：

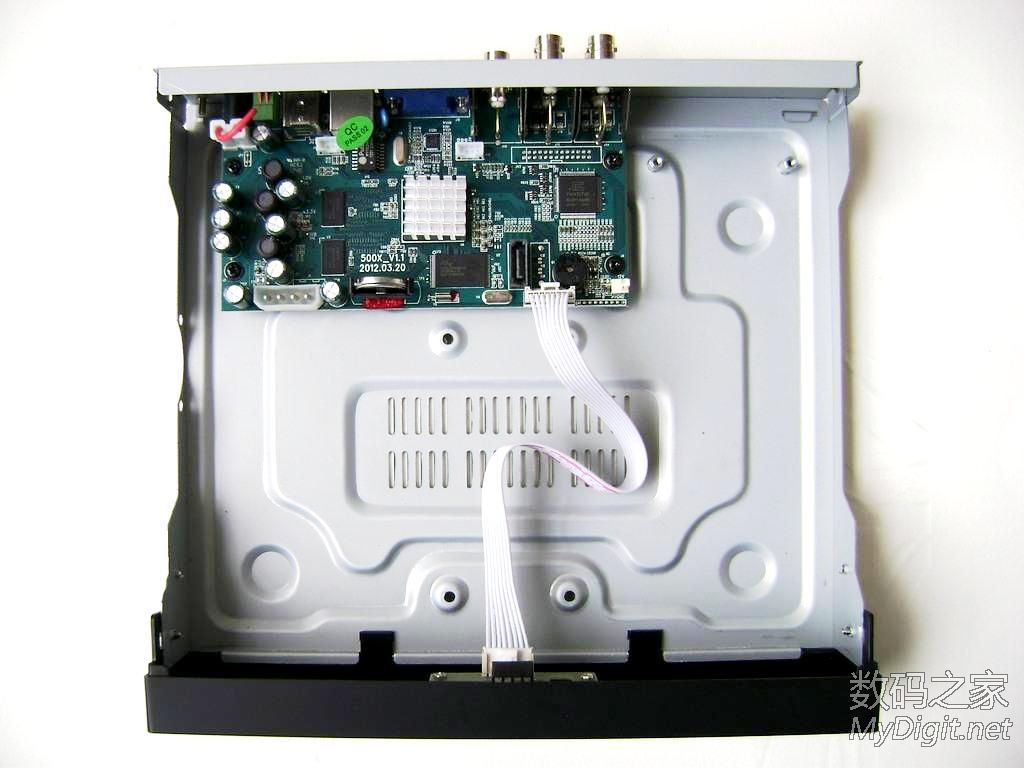

打开盖子，小型主板只能安装一个硬盘驱动器：

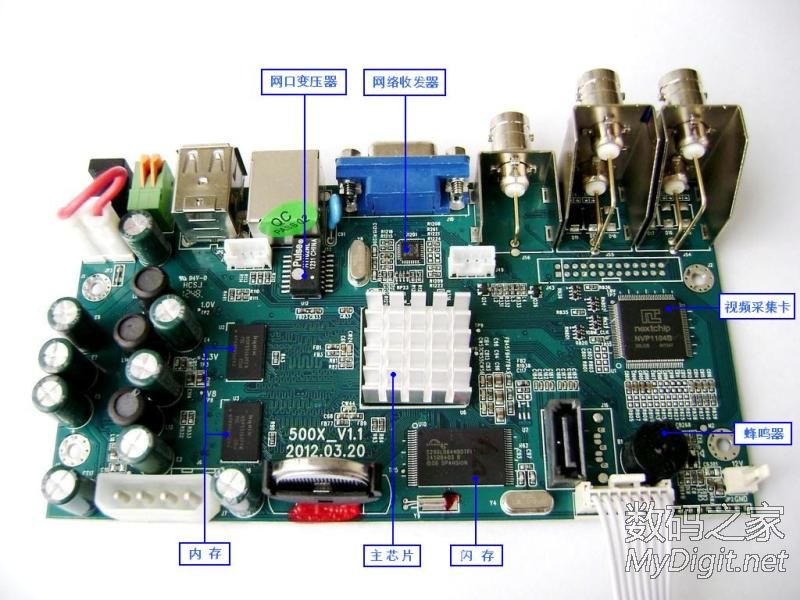

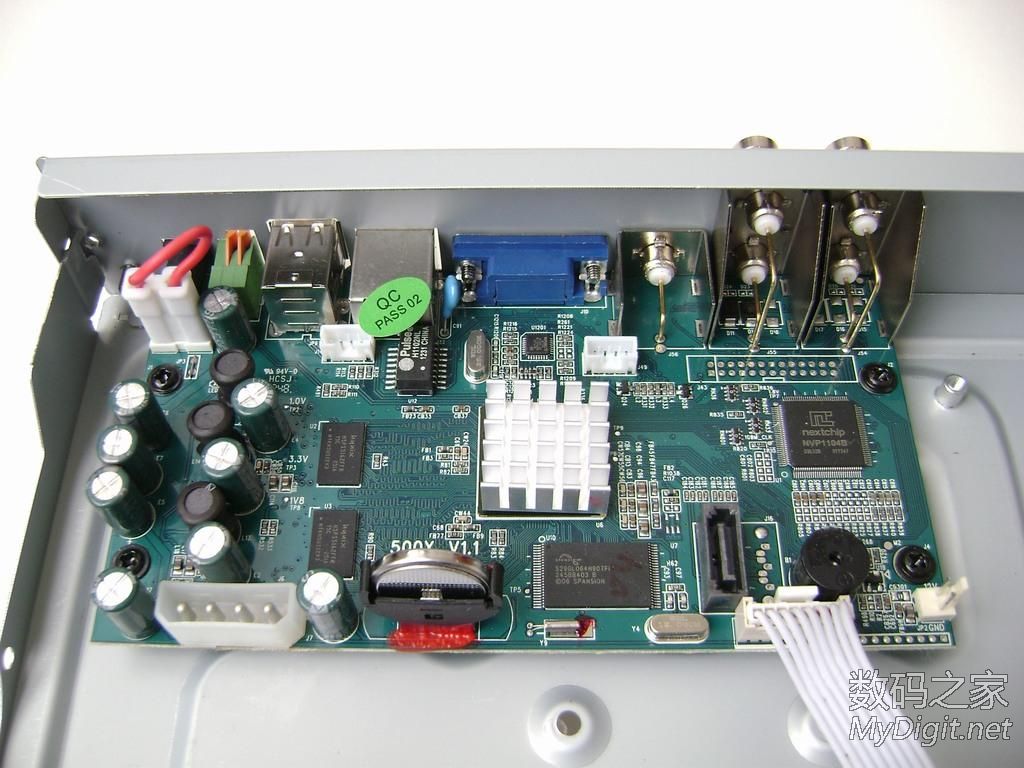

主板上的主要组件，主芯片上粘有散热器，无法看到其型号。估计是HiSilicon解决方案：

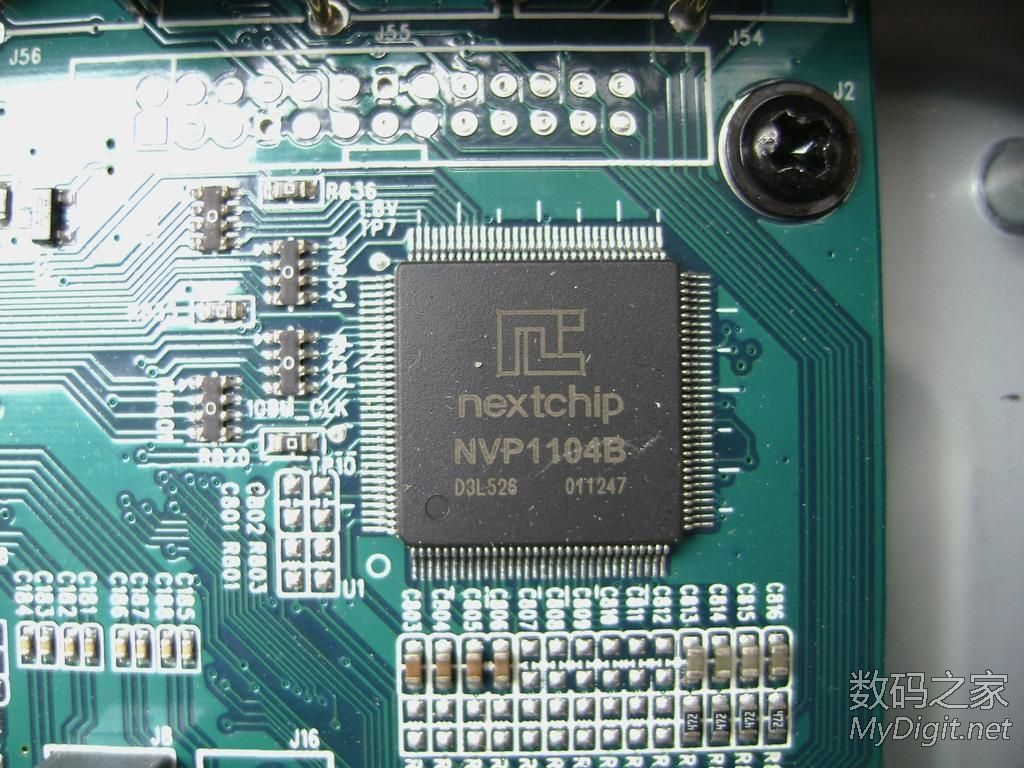

NVP1104B是4通道视频捕获和处理IC：

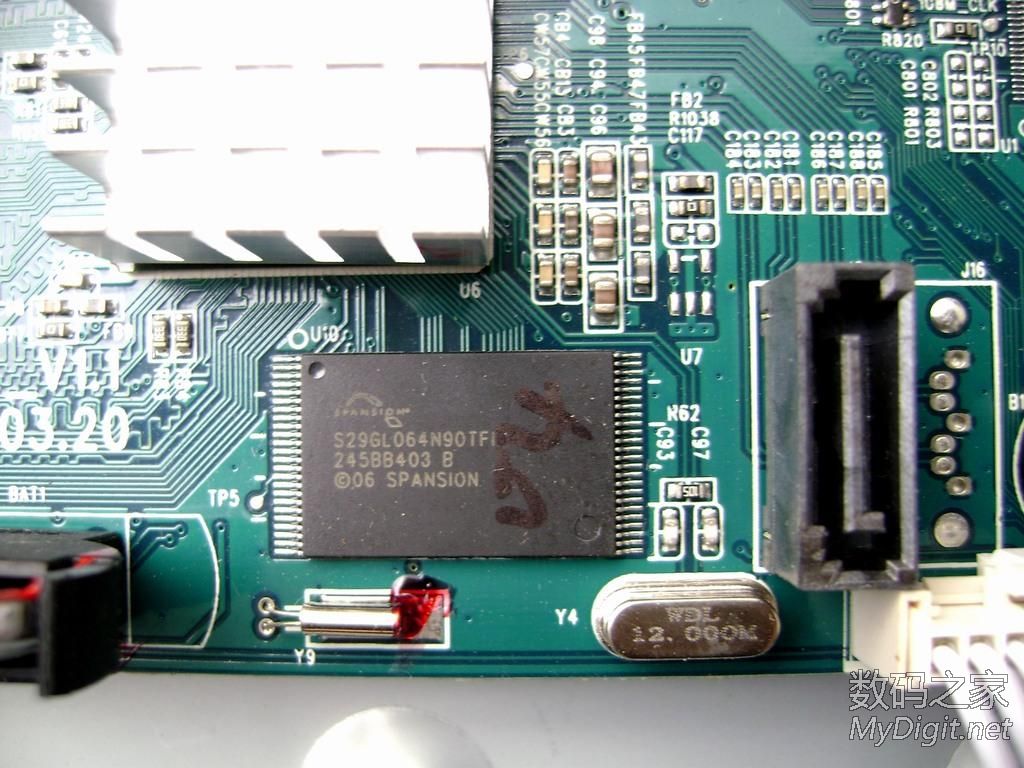

S29GL064N90TF104是8M闪存：

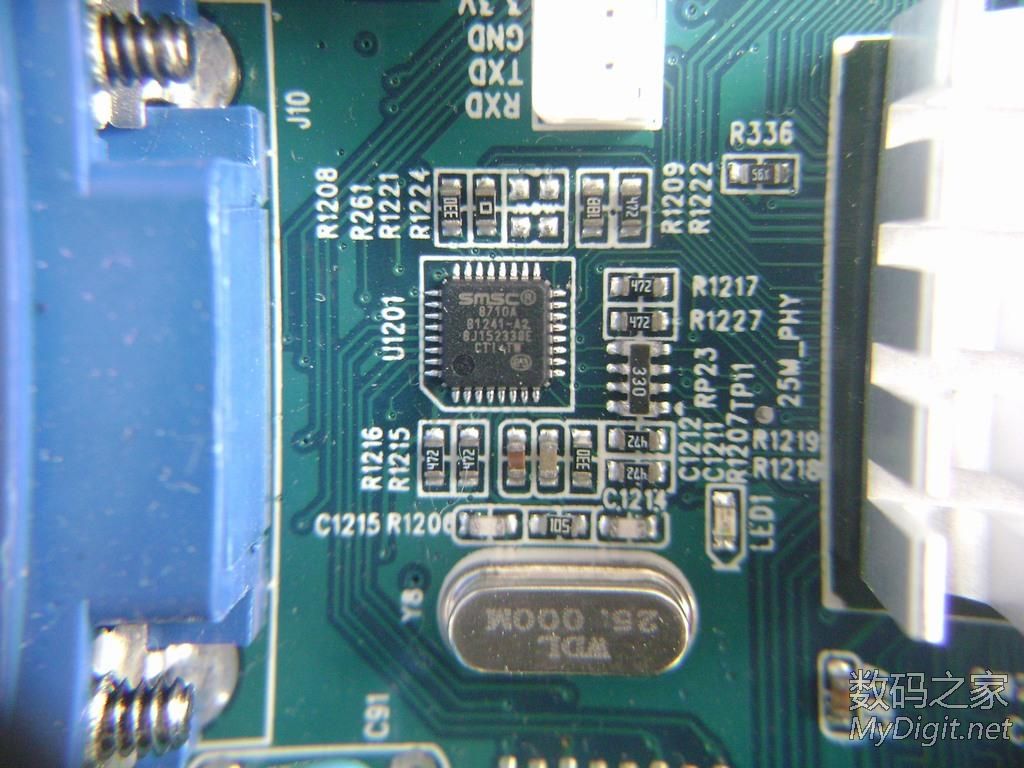

8710A是10/100以太网IC：

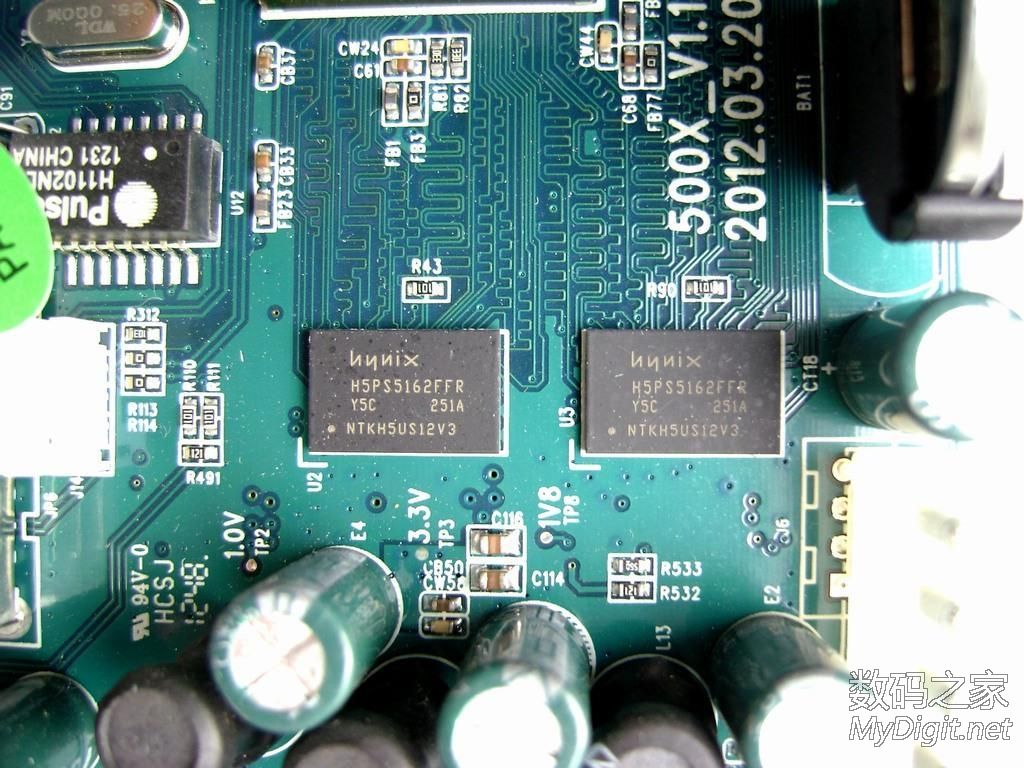

H5PS5162FFR-Y5C是Hynix DDR2 512Mb SDRAM：

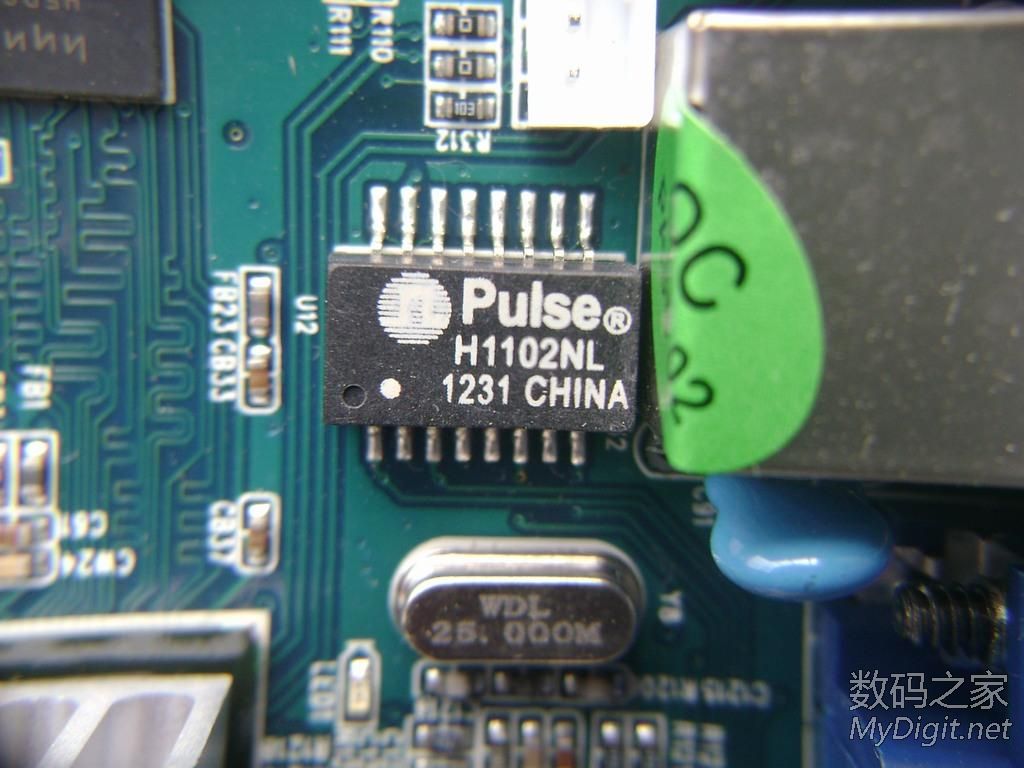

H1102NL是Pulse Company的网络端口变压器：

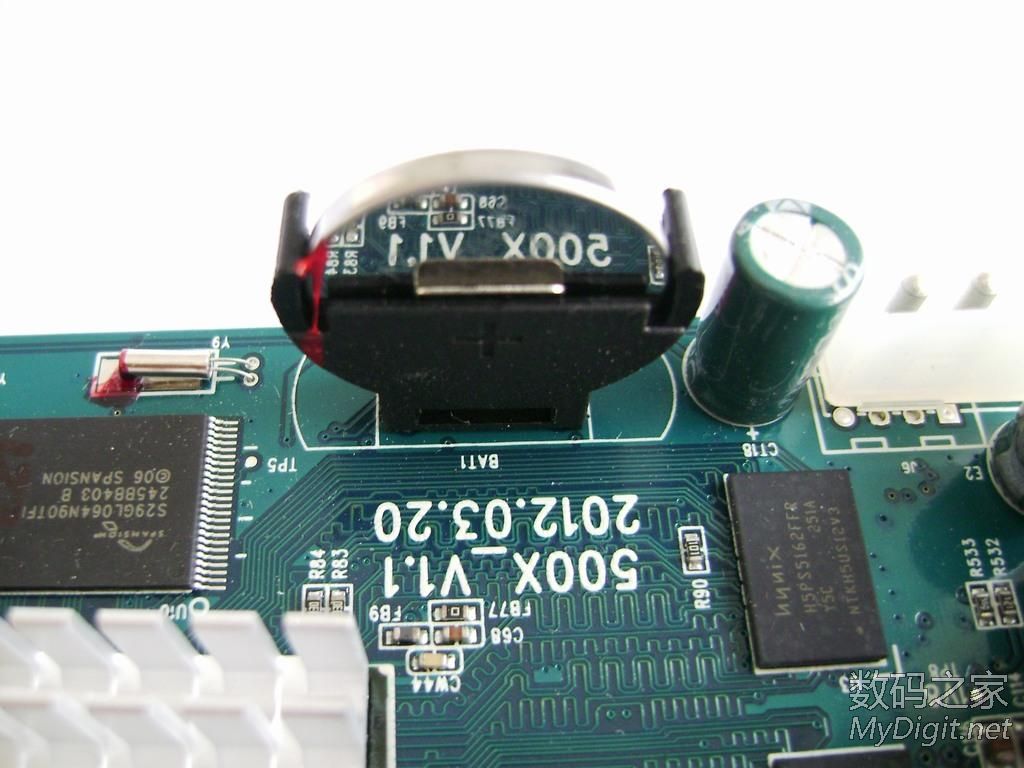

垂直安装主板电池（也许是为了减小PCB面积？）：

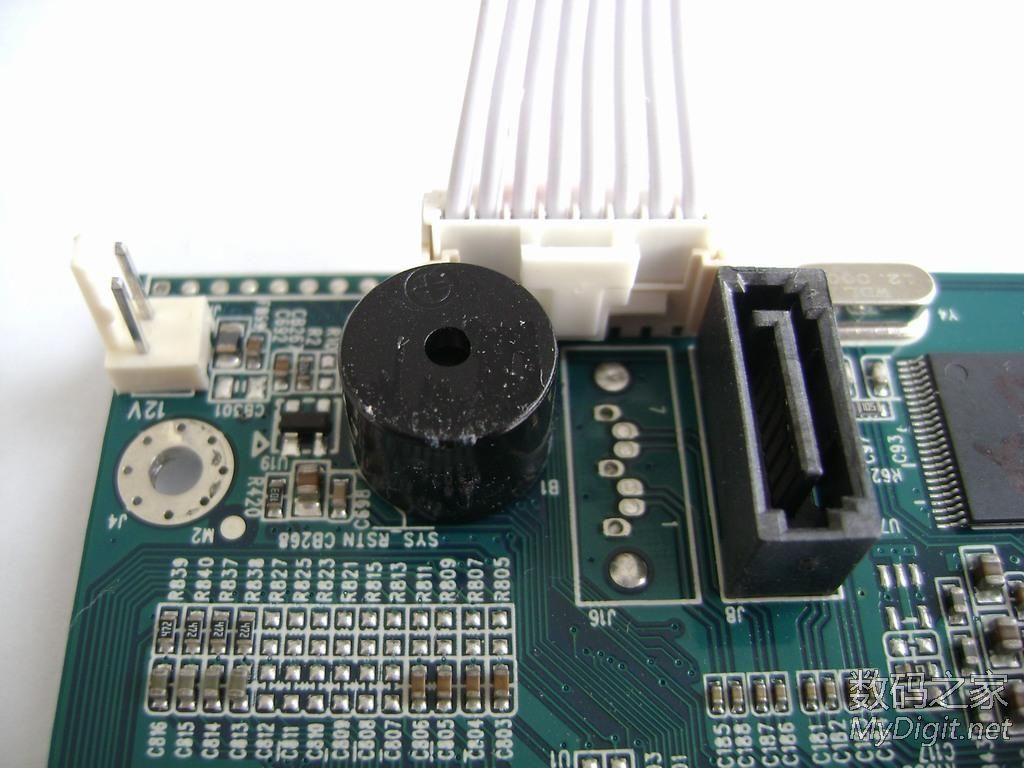

蜂鸣器，硬盘串口：

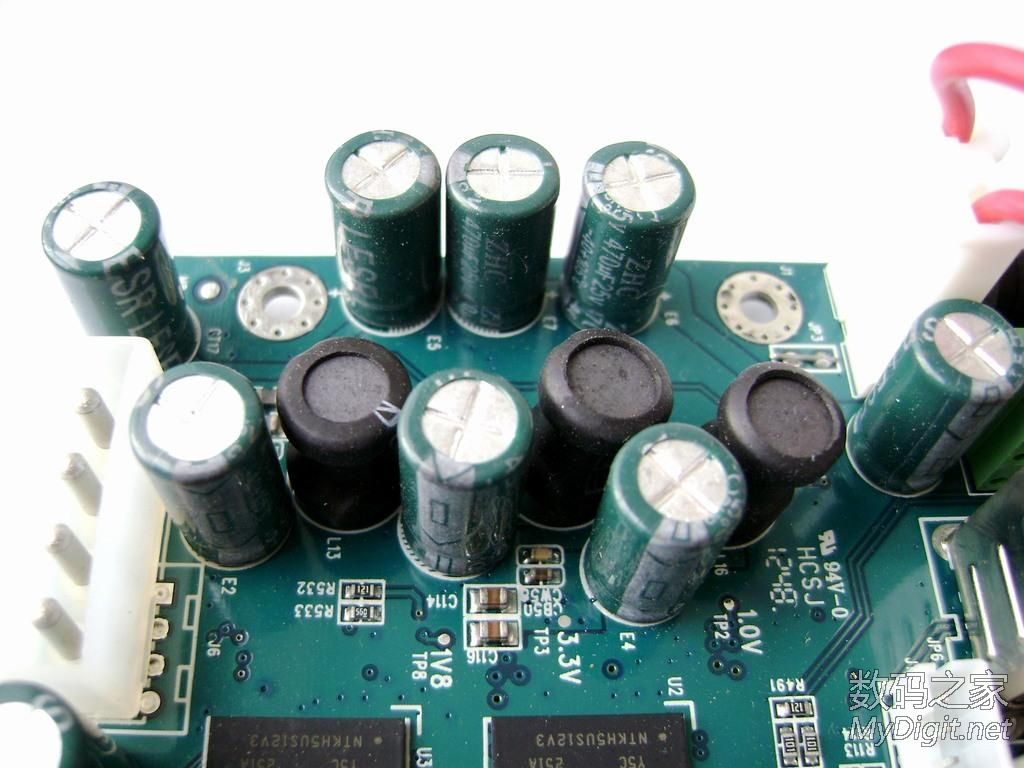

主板上所有级别电源的电感和电容：

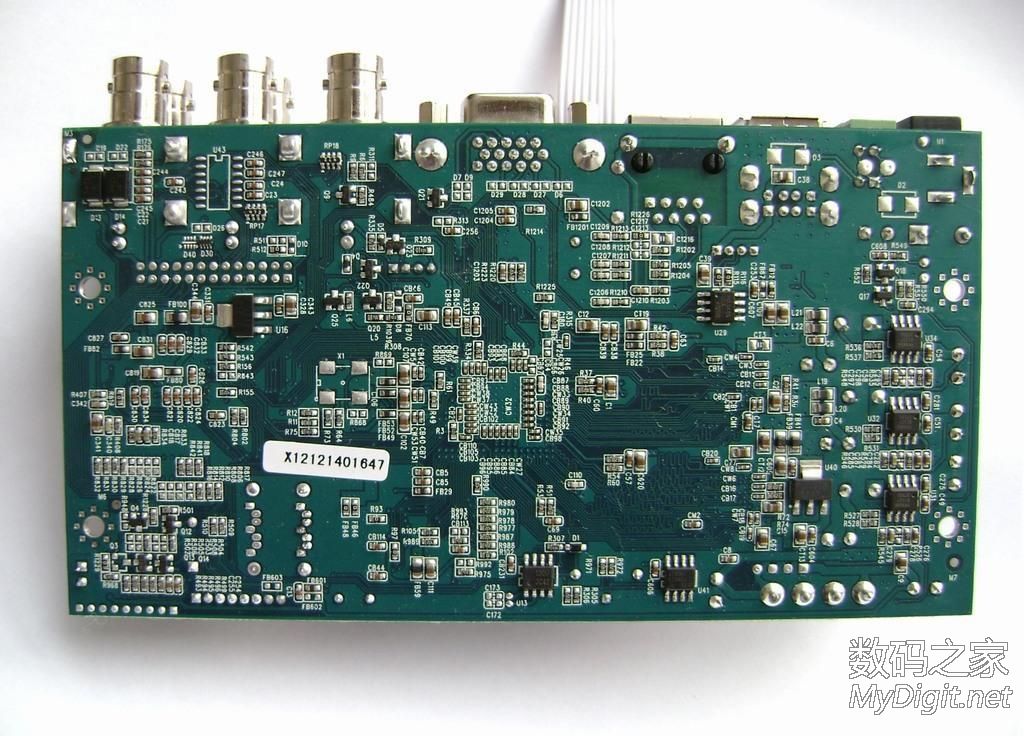

PCB背面：

以下是PCB背面某些组件的宏观照片

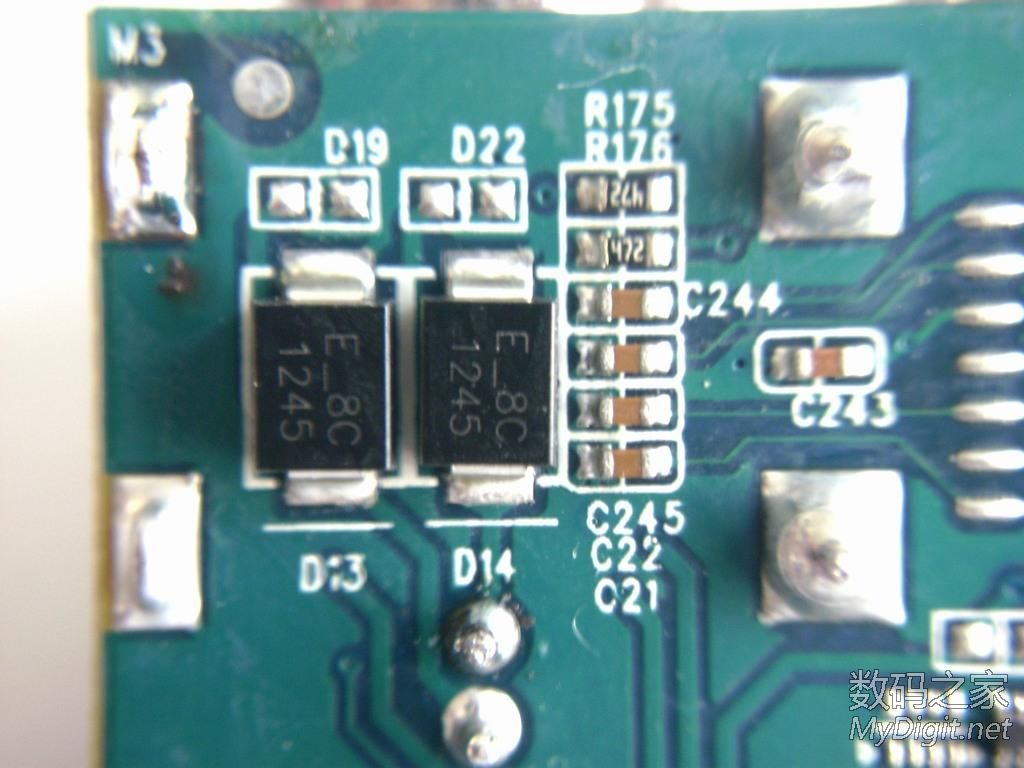

D13、D14是一个TVS瞬态抑制二极管，连接到视频输入端子以保护录像机免受外部强电的干扰：

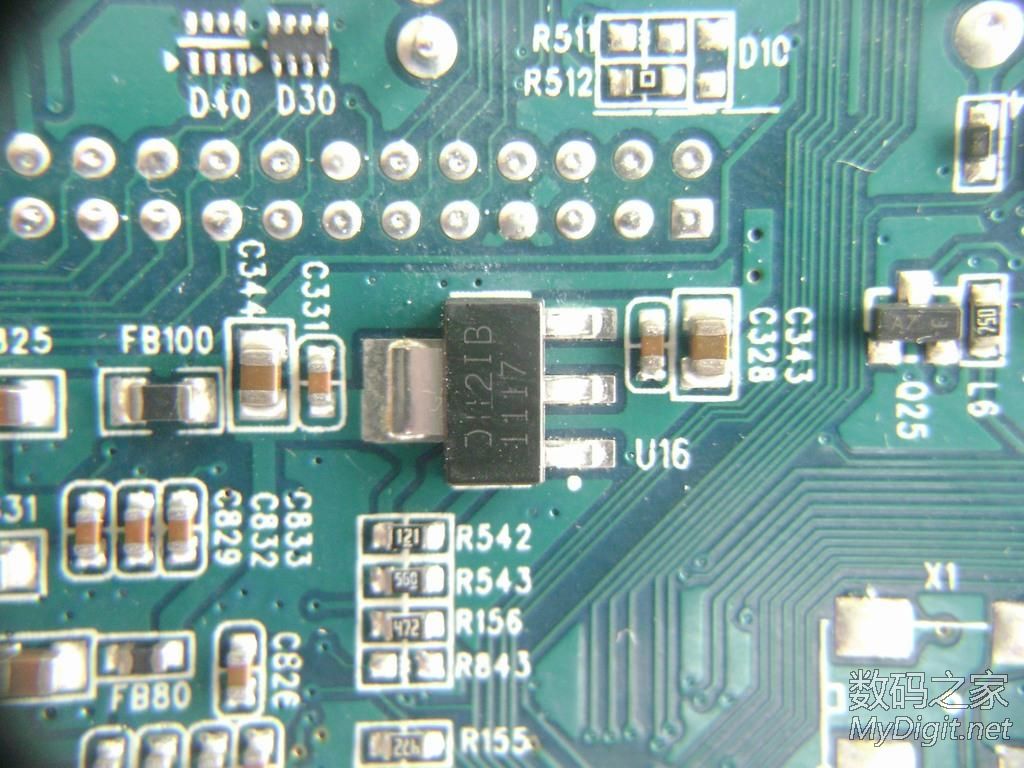

1117是稳压IC：

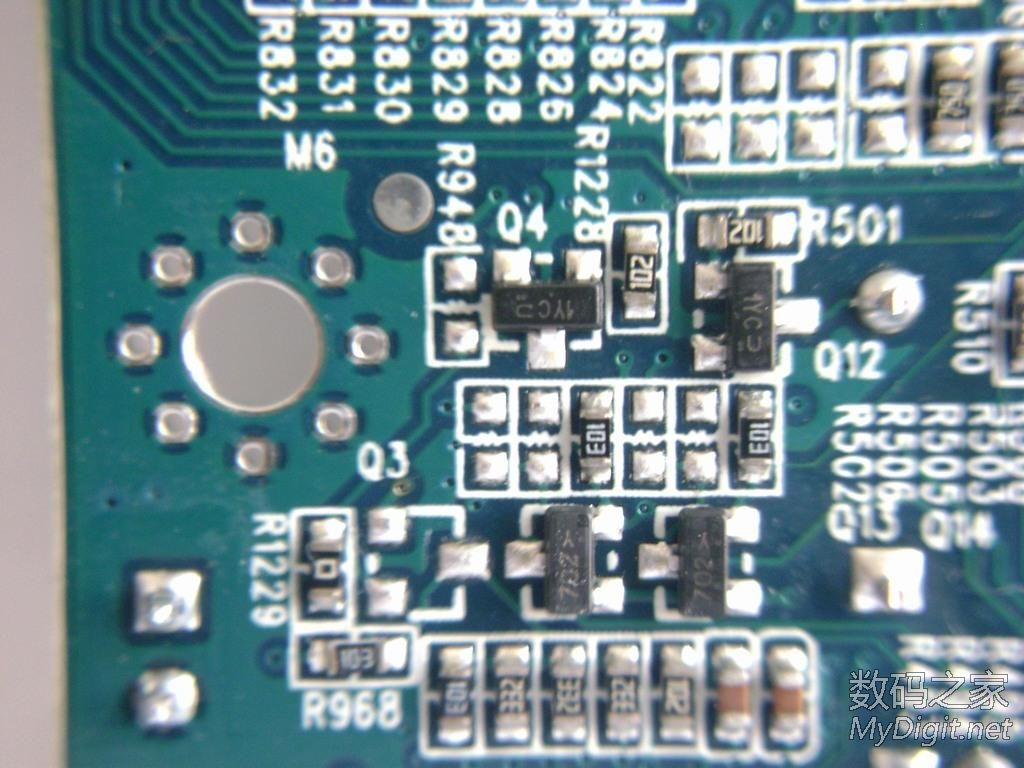

SMD晶体管：

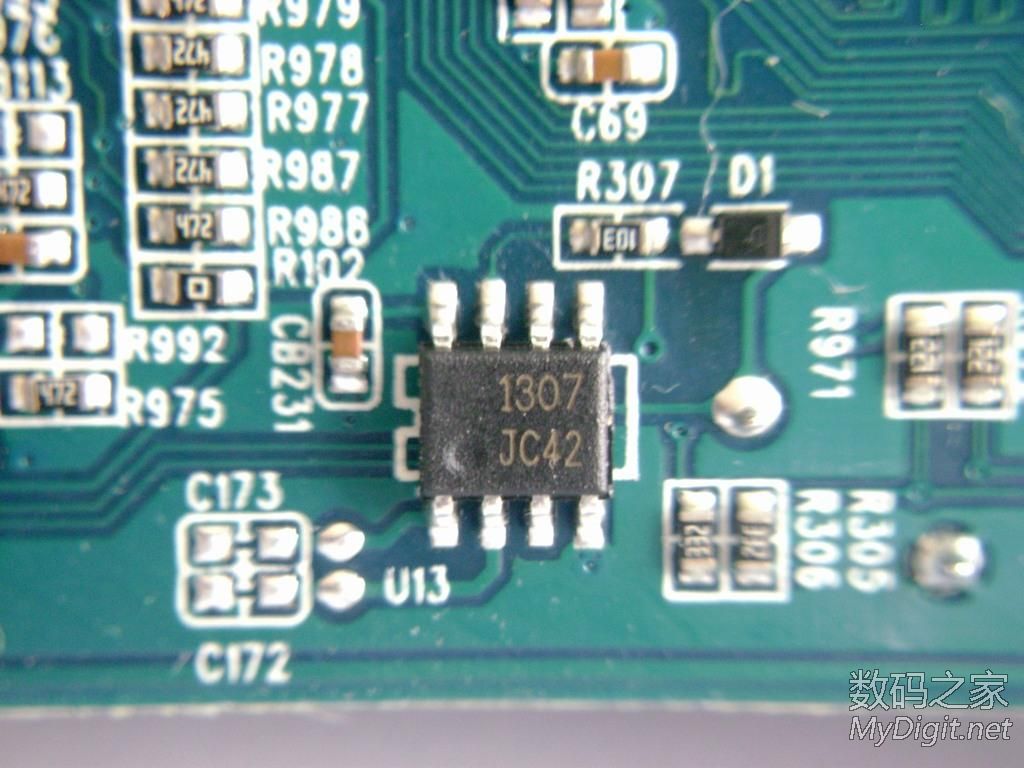

DS1307是高精度时钟IC：

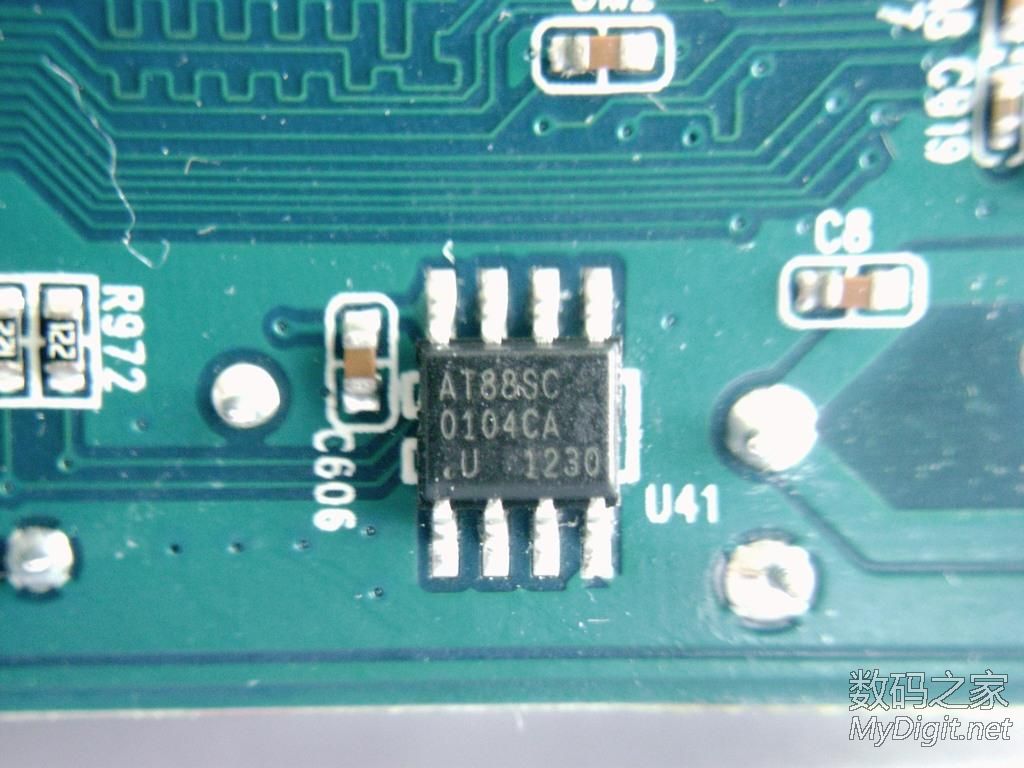

AT88SC0104CA是ATMEL的高性能1Kbit（128字节）EEPROM安全存储器。内存分为四个32字节分区。可以为每个分区设置不同的安全访问权限，也可以将它们组合在一起使用，为1至4个数据文件提供存储空间。

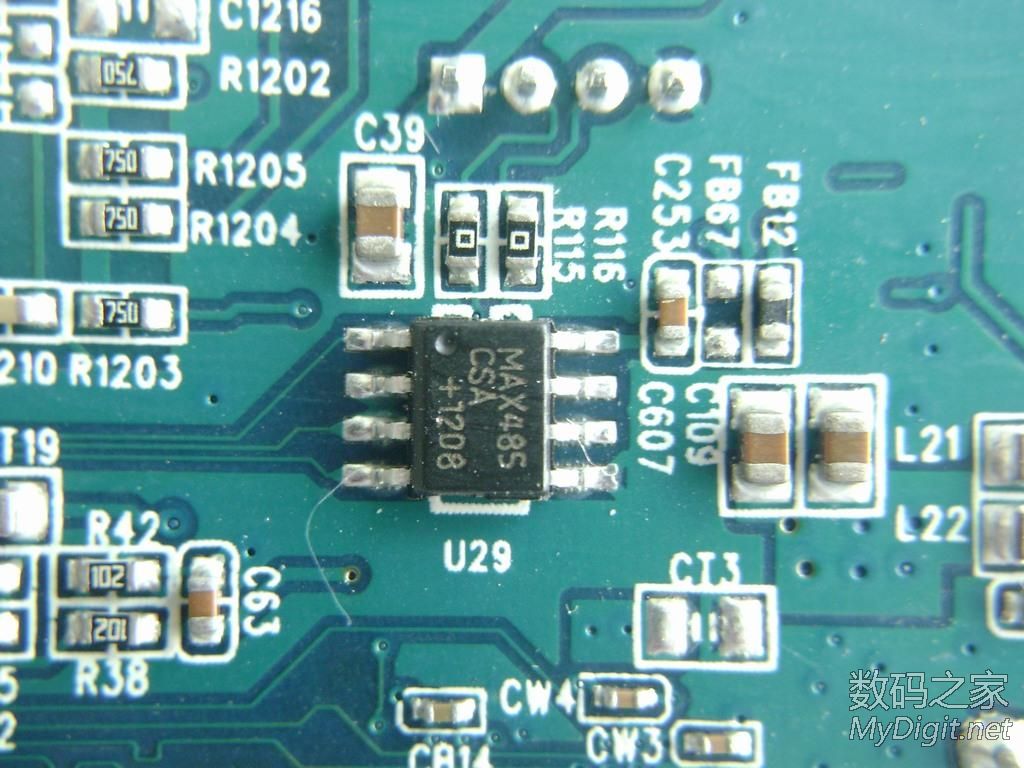

MAX485是用于RS-485接口的芯片，并且是用于RS-485通信的低功耗：

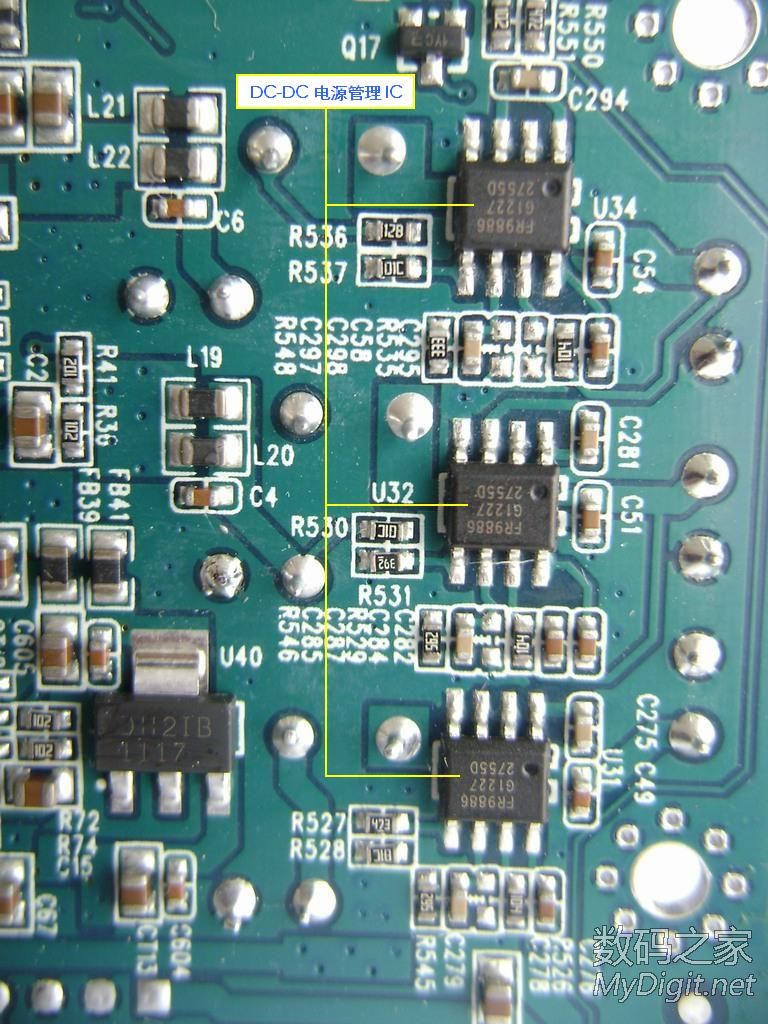

FR9886是一种DC-DC电源管理IC，可为主板提供三组具有不同电压的电源：

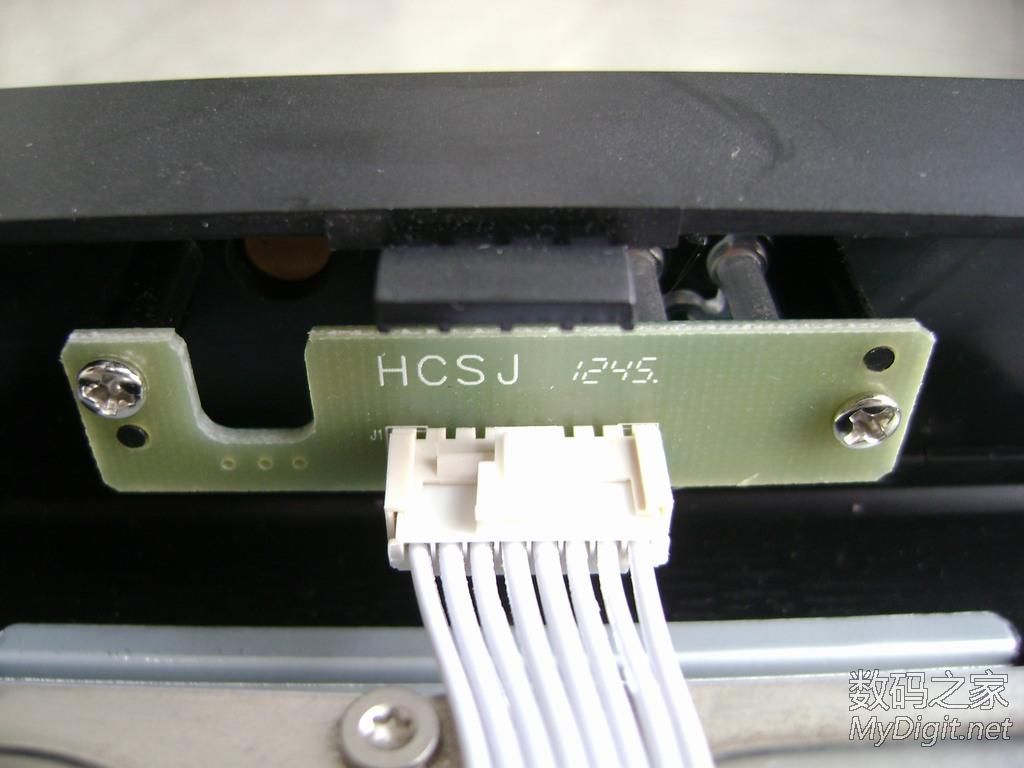

这是面板上LED指示灯板的背面：

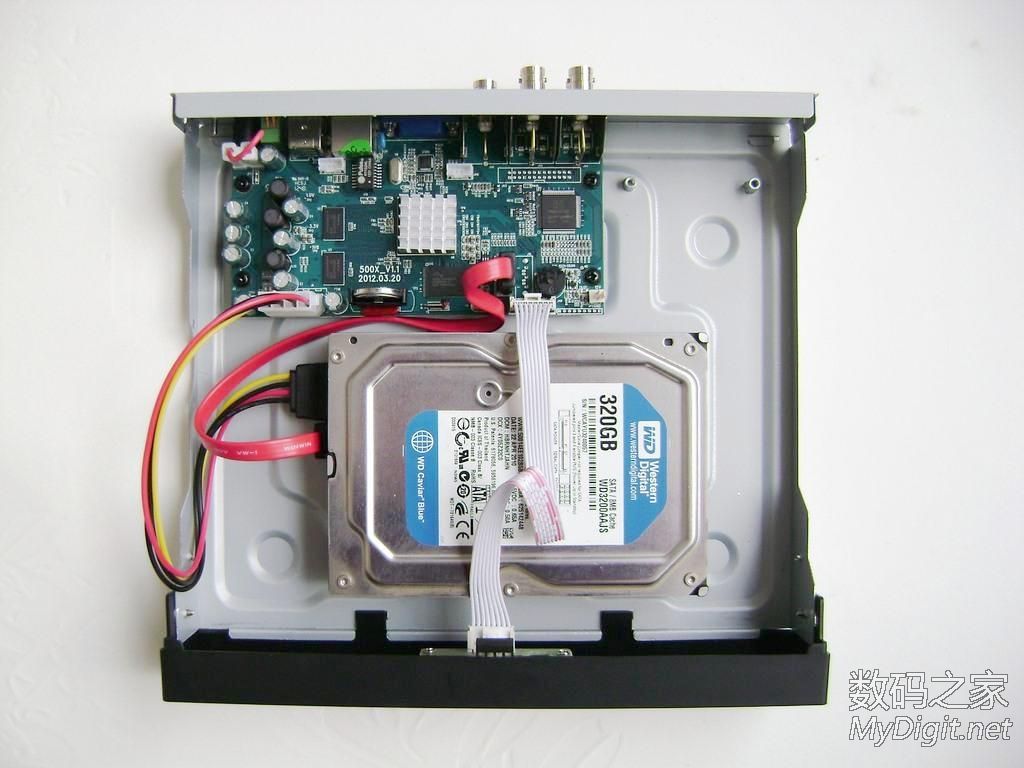

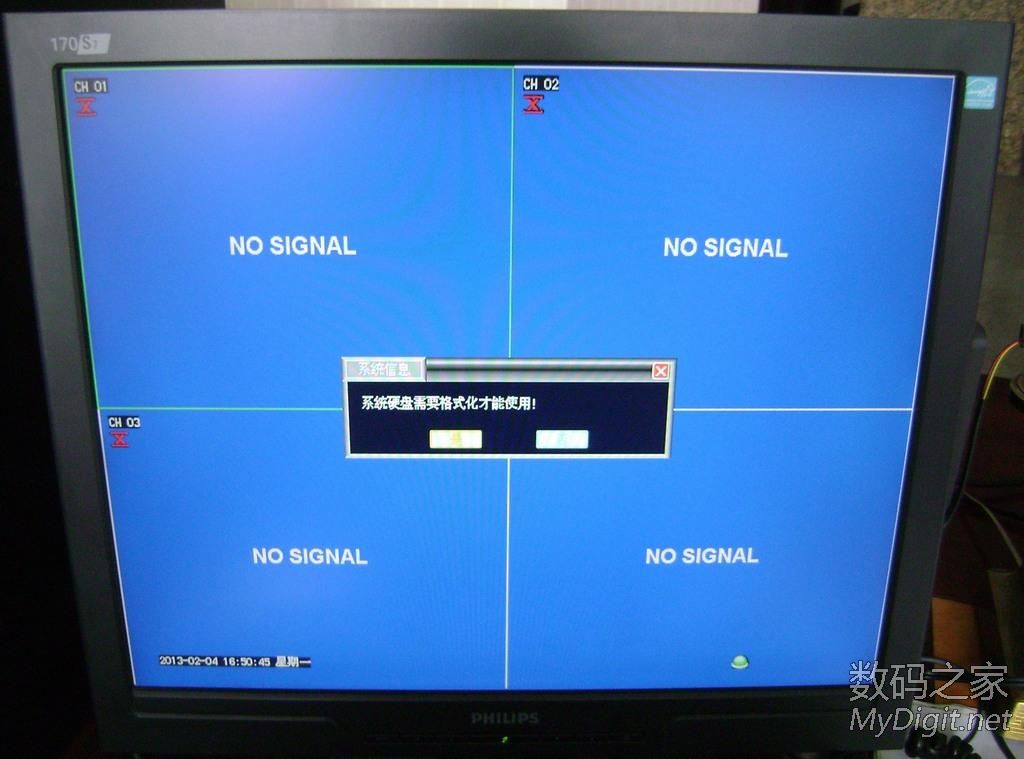

在机器上安装硬盘，可以看出主板的面积小于硬盘的面积，整机也很小：

通过拆卸机器，可以看到机器简化了许，甚至省去了电源开关，但保留了适应趋势的网络功能。作为一种经济类型，许多小商店甚至家庭就足够了。感谢收看！
