整套解决方案：H264网络硬盘录像机用户手册

H.264网络硬盘录像机用户手册H.264网络硬盘录像机用户手册注意请勿打开顶盖，以免发生电击危险。如果需要维护，请联系合格的维修人员，以免损坏机器零件。警告请勿将机器放置在雨中或高湿度的地方，以免引起火灾或触电。 FCC注意：为确保连续兼容性，请使用保护性电缆连接到计算机或外围设备。未经兼容性部门授权的任何更改或修改都可能导致用户失去操作该设备的权利。 H.264网络硬盘录像机用户手册安装和使用前的注意事项操作本产品时，请不要超过规格中规定的温度，湿度或电源范围。该设备的工作温度范围为0 +50摄氏度，相对湿度低于85％。该设备的输入电源为DC 12V。硬盘性能和使用寿命很容易受到温度（尤其是高温）的影响，因此本机的最佳工作温度范围是+20摄氏度。请小心处理硬盘。如果在硬盘驱动器仍在运行时移动硬盘驱动器，则可能会损坏硬盘驱动器。请勿在打开或关闭电源时立即移动硬盘（大约30，请保护硬盘免受静电损坏。请勿堆积或直立放置硬盘。请勿使用电动螺丝刀固定硬盘）请勿将金属物品掉入设备的插槽中，否则可能会永久损坏设备，请立即关闭电源，并尽快与合格的维修人员联系以进行处理。并且不要在潮湿的地方操作机器。

如果本机受潮，请立即处理。请立即关闭电源，并尽快与合格的维修人员联系。湿气可能会损坏本机并可能导致静电击。请记录您的设置并保存。当您需要更改系统设置或发生意外故障时，这将有助于您进行处理。请勿复制，拆卸，反向编译，反向工程该机器或将其非法出口到出口控制区域。注意：本手册是一本综合手册，使用时请使用实际功能配置！ H.264网络硬盘录像机用户手册产品概述1.1产品功能面板和2.1前面板2.22.3后面板安装3.1基本安装3.2选择灵活的安装主屏幕和基本操作4.1开启和关闭电源4.2用户登录和管理4.3预览4.4视频5.主菜单5. 1菜单导航5. 2菜单操作6.1 PTZ控制6.2视频控制6.3声音监视6.4报警控制7.1常规设置7.2编码设置7.3视频设置7.4 PTZ设置7.5网络设置1111 11 12 12 13 14 14 19 19 20 23 23 25 25 25 27 27 28 29 30 30 H.264网络视频录像机用户手册7.6警报设置7.7视频检测7.8本地显示8.系统管理8. 1用户帐户8. 2异常处理8. 3系统维护远程网络控制和管理9.1远程访问9.2远程连接9.3控制9.4设置9.5工具栏说明9.6其他操作附录常见问题解答附录产品规格和技术参数附录硬盘空间估算32 33 36 37 37 39 40 40 41 42 42 46 48 51 52 53 54 56 58 58 H. 264网络硬盘录像机用户手册产品概述这款H.264监控数字录像机适用于家庭，办公室，网吧，超市，银行，道路监控和其他环境，并将硬盘录像机，视频多任务处理程序和网络服务器合二为一。

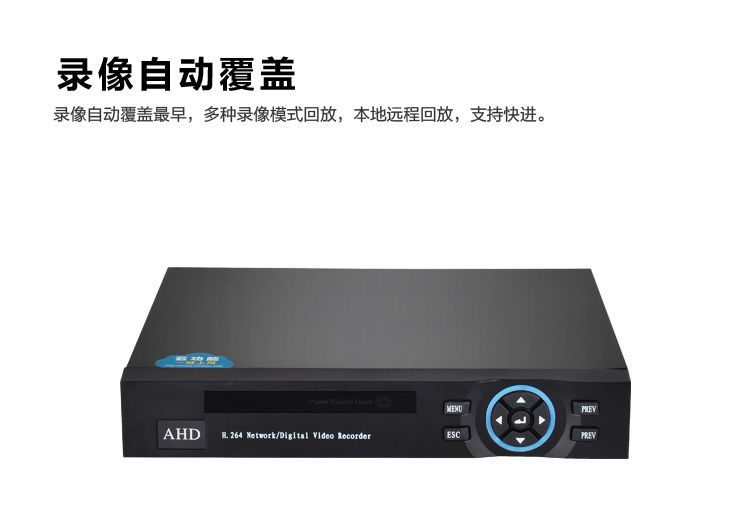

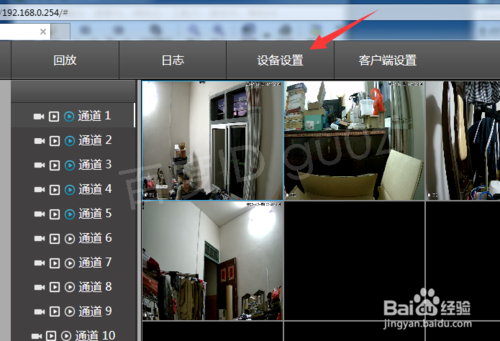

为了实现最高的互连性和可操作性，该系列监视数字记录器均基于业界领先的前端到后端监视架构。凭借最新的技术系统架构，强大的压缩/解压缩引擎和智能记录算法，该系统可以轻松实现多路复用功能，满足监视行业对功能，性能，可靠性和可用性的要求，等待不断增长的需求。本手册以8通道产品为例进行详细说明。使用的图片基于8通道主机。请参考4通道/ 16通道产品的操作。 *在以下说明中：4CH代表4通道硬盘录像机，8CH代表8通道硬盘录像机，16CH代表16通道硬盘录像机。 1.1产品功能可以连接4/8/16彩色或黑白相机，支持PAL / NTSC信号H.264Baseline Profile图像压缩标准，可调节的录制质量ADPCM音频压缩/解压缩最大录制速度：每通道CIF最大： 30（NTSC）每秒25（PAL）。最高播放速度：CIF。每个通道的最大值：每秒30（NTSC）25（PAL）。它支持4个通道同时播放和实时显示。每台摄像机为30（NTSC）25（PAL）多种显示格式：1/4/8/9/16分屏模式4CH：最多可支持1个SATA硬盘，单个硬盘容量最大为1TB 8CH：可支持最多4个SATA硬盘，单个硬盘的容量可以达到1TB（8CHS可以连接最大1TB的硬盘）16CH：最多可以支持4个SATA硬盘，单个硬盘的容量可以达到高达1TB。 USB 2.0接口，视频文件可以备份到U移动硬盘提供以太网接口，该接口可用于通过Web浏览器进行远程监视，远程回放，声音监视，远程设置和远程软件升级。提供PTZ控制。 H.264网络硬盘录像机用户手册面板和2.1前面板（不同型号，功能不同，前面板外观和按钮数量不同，请以实际产品为准） ：POW电源指示灯（绿色）HDD硬盘录像状态指示灯（红色）NET网络数据传输状态指示（）BACKUP数据备份状态指示（蓝色）IR：红外接收窗口。

USB（MOUSE）：用于连接鼠标（此端口只能连接到鼠标，不能连接其他USB设备）。其他按钮的功能等同于，有关每个按钮的功能定义，请参阅下一章“”。 2.2H.264网络硬盘录像机用户手册用户可以使用代替所有前面板按钮操作。在有障碍物的情况下，此的有效距离约为10。名称操作说明名称操作说明[POWER]在待机状态下，启动系统；在待机状态下，启动系统。在系统操作状态下，持续按住SWITCH1 / 4/8/9/16预览窗口模式开关上的键[DEV]选择要控制的硬盘录像机] REC记录控制SEARCH记录回放检索SLOW慢速回放，1 /2、1 /4、1 /8、单帧播放[FN]预览在此状态下，将弹出当前预览频道的关联菜单。当当前播放通道的相关菜单在编辑状态下弹出时，当调用软键盘的水平/倾斜控制时，镜头IRIS / FOCUS / ZOOM控件将切换为FAST快速播放，[k39]4、8播放STOP停止播放PLAY / PAUSE，并在视频检索状态下开始播放；当播放/临时MUTE静音允许/禁用QUAD视频播放时，全屏/多窗口播放模式切换[处于FOCU摇摄/倾斜控制状态时，切换到镜头FOCUS控制模式MENU进入主菜单【ZOOM摇镜控制状态下，切换到镜头ZOOM控制模拟数字输入；在预览状态下，相应通道的全屏缩放ESC关闭软键盘关闭当前窗口，退出当前控件并返回上一级菜单【10+】在预览状态下，用于全屏放大的快捷键通道10至16（先按此键，然后按相应的数字键0〜6）。

退格键，用于删除输入的字符。 [PTZ]在预览模式下，输入/退出PTZ控件[SEQ]跳台，启用巡逻设置后，巡逻控件[BACK UP]用于视频备份的四向选择窗口的控制项选择菜单项中的菜单项。关联菜单，以展开/收缩关联。在PTZ模式下，菜单的下一级控制平移/倾斜旋转的方向[确定]在确认操作的预览状态下，全屏/多屏切换选择/取消列表框中的当前项目选择/取消复选框开关编辑区域（时间，日期，IP 2.2.1）的复选框，在出厂状态下开始使用，可以直接控制匹配的硬磁盘录像机，但是当更改硬盘录像机的机器编号时，必须首先按上的[DEV]键，然后输入要操作的硬盘录像机的机器编号（默认机器硬盘录像带数量在H.264网络硬盘录像机用户手册中，corder为“ 0”，可以在“系统设置”的“常规设置”中进行修改。），的操作仅对硬盘有效。磁盘录像机的相应机器号。注意：当硬盘录像机的机器编号设置为“ 0”时，主机将从任何相同类型的接收操作。 2.3背板（不同型号，功能不同，背板的尺寸和孔位置也不同，请以实际产品为准）以下以8通道机的背板接口为例VIDEOINPUT（CH1 -CH8)：BNC连接器，用于连接相机。

AUDIOINPUT（CH1-CH8)：这组RCA连接器用于连接至拾音器之类的音频输入设备。VIDEOOUTPUT：连接至输出以进行。AUDIOOUTPUT：此RCA连接器可向外部设备提供音频信号， VGA（MAINOUT VGA，可选）：将VGA显示器连接到15针D-SUB母接口LAN（以太网）接口：连接到10 / 100Base- T以太网络RS -485：连接到PTZ摄像机4CH：支持4个警报输入； 8CH：支持8个警报输入； 16CH：支持16个警报输入；警报输入的类型不受限制（可以是常开或常闭） ）；警报检测器的接地端子并联连接到硬盘录像机的接地端子；警报检测器的NC端子连接到DVR警报输入端子（SENSOR 1〜8中的一个）。外部电源用于为警报设备供电•与硬盘录像机共用地面报警输入电路：H.264网络硬盘录像机用户手册。报警输入连接：ALARM（ALARM OUT）4CH：支持1路报警输出； 8路：支持2路报警输出； 16CH：支持2路报警输出；开关报警输出，常开触点，外部需要供电；报警输出电路：10.USB1（BACKUP）：用于连接U盘，USB移动硬盘以备份数据，以及以后升级DVR。

1 1.USB2（鼠标）：用于连接USB鼠标（此端口只能连接到鼠标，不能连接其他USB设备）。 1 2.DC12V（电源插座）：DC 12V。 H.264网络硬盘录像机用户手册3.安装以下安装步骤应由合格的维修人员或系统工程师执行。 3.1基本安装请参考以下连接方案连接各种设置，并根据实际情况选择相应的设备。相机：通过同轴电缆连接相机。主监视器：通过BNC连接器连接到监视器电视，或通过可选的VGA连接器连接到VGA监视器。主监视器显示实时图像或回放图像。硬盘：关闭机器电源，然后使用螺丝刀打开上盖。1.用螺丝刀固定硬盘（3.5英寸）。2.连接电源线和数据线。 3.固定设备的顶盖。注意：1.必须首先格式化所有硬盘。它可以用于视频录制。请参阅硬盘管理一章，硬盘格式化/清除内容。电源：请将DC12V电源插头插入电源插座。 3.2声音输入的可选安装：请连接摄像机的声音源或其他音频源输入“ AUDIOINPUT”端口。将音频输入设置为相应的声道。音频输出：请将音频输出连接器（AUDIOOUTPUT）连接到扬声器。 H.264网络硬盘录像机手册（NC）常开（NO）或报警信号，根据实际，有必要连接输出报警设备，最多可连接2个报警设备。

以太网（Ethernet）网络：请将以太网（Ethernet）网络连接器连接到10 / 100Base-T以太网。请参阅网络设置中描述的网络设置以获取与网络相关的设置。 USB 2.0备份接口：可以连接U盘，并且移动硬盘可以用作备份设备以进行备份操作。 PTZ摄像机：请使用专用电缆将RS-485连接器连接到PTZ摄像机。该系统支持各种PTZ协议球型摄像机以及其他高速球机控制协议。只有支持相同协议的摄像机才能连接到同一连接器。请参考“ PTZ设置”一章设置通信参数，然后在快捷菜单中选择“ PTZ控制”以执行控制操作。 4.主屏幕和基本操作4.1开启和关闭4.1.1如果[POWER]指示灯熄灭，请打开以下电源：步骤1：如果未接通电源，请插入电源，设备开始启动；如果设备无法启动，请转到下一步；步骤2：打开设备的电源开关，设备开始启动。如果[POWER]指示灯为红色，则只需轻按[POWER]键即可启动设备。引导后，视频输出默认为多屏输出模式。如果启动开始时间在定时录像设置的时间内，系统将自动启动定时录像功能。如果引导前系统中未安装硬盘，进入系统后将提示：（图4-1）4-1 4.1.2安全关机方法：进入[主菜单] [退出系统]，然后选择“关闭系统”。

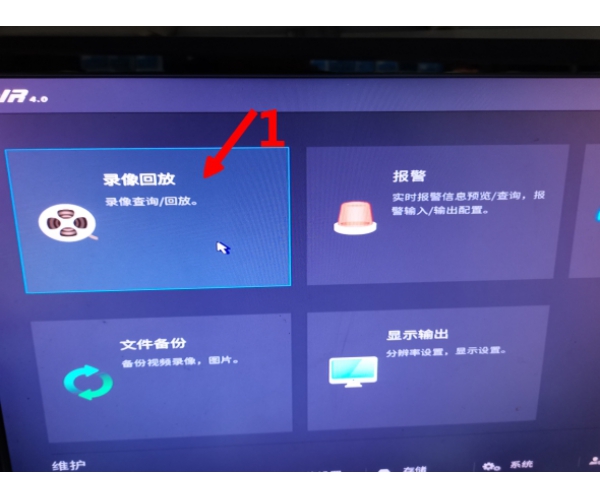

（图4-2）H.264网络硬盘录像机用户手册4-2（图4-3）图4-3 4.1.3异常关闭（应尽量避免B．拔掉电源开关运行设备时，请直接通过后面板上的电源开关切断电源，尤其是在录制时，应尽量避免切断电源。设备直接运行时，请直接拔下电源线，避免使用（尤其是在录制视频时）提示：在某些环境下，电源供应不正常，这将导致硬盘录像机无法正常工作，并且在严重的情况下可能会损坏硬盘录像机在这种环境下，建议使用稳定的电源作为电源4.2用户登录和管理4.2.1如何登录并进入菜单模式按下“菜单/菜单”键进入设备的主菜单界面，单击鼠标右键并选择“主菜单”进入设备的主菜单界面按下“搜索/搜索”快捷键，进入播放操作界面。按“录音/录像”快捷键，进入手动录像操作界面。按“ PTZ / PTZ”快捷键，进入云台控制操作界面。该系统默认存在。有三个系统用户“ admin”，“ user”和“ default”。无法删除系统用户。用户“ admin”的初始密码为666666，属于最高权限用户，可以执行所有操作。用户“ user”的初始密码为123456，可以进行录像，回放，备份和参数设置等操作，不能添加新用户或升级系统；而默认的出厂默认设置属于仅具有监视权限的低特权用户。
