解决方案：计算机硬件安装过程全图：）。doc

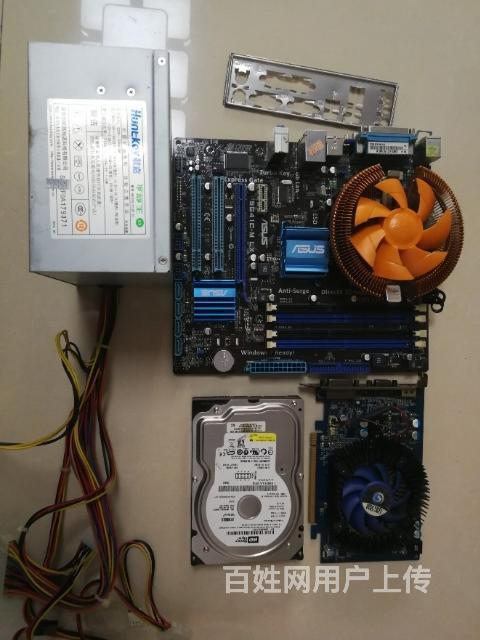

计算机硬件安装过程全图：）家用计算机的硬件安装（图）1。安装准备：工具，完整的配件，准备安装的配件：机箱，电源，主板，CPU，内存，图形卡，硬盘，软盘驱动器，光盘驱动器，声卡，网卡，键盘，鼠标，显示器，各种数据电缆，电源线，各种螺钉等。工具主箱电源主板图形卡和内存CPU网卡声卡软盘驱动器硬盘光驱各种数据２.安装主板组件：CPU（1G，1.7G ，2.0G ....），装有散热器和风扇的CPU将冷却风扇安装在散热器的顶部。最后一步是将CPU风扇的电源线连接到主板上的3针CPU风扇电源接口。如下所示。已安装的内存（128M，256M，512M ...）如今，常用的内存有168行SDRAM内存和184行DDR SDRAM内存。组件互连）总线插槽是Intel Corporation引入的本地总线。它提供了图形卡，声卡，网卡，电视卡，MODEM和其他设备的连接接口。其基本工作频率为33MHz，最大传输速率可以达到132MB / s。 AGP插槽（如下图所示）AGP图形加速端口（Accelerated Graphics Port）是专用于3D加速卡（3D图形卡）的接口。它直接连接到主板的芯片，并且该接口允许视频处理器直接连接到系统的主内存，从而避免了窄带宽PCI总线并形成系统瓶颈，从而提高了3D图形数据的传输速度，并且它也可以在视频内存不足的情况下使用调用系统的主内存，因此它具有很高的传输速率，这是PCI和其他总线无法比拟的。安装硬盘，光盘驱动器，软盘驱动器，光盘驱动器，从正面将其推入机箱，从背面将硬盘推入机箱，安装图形卡，声卡，网卡，视频卡，声卡，网卡和其他插件设备。安装类似。显卡的安装主要分为硬件。安装和驱动程序安装是两个部分。硬件安装是为了将图形卡正确安装到主板上的图形卡插槽中。要掌握的重点是注意AGP插槽的类型。

其次，安装图形卡时必须关闭电源，并注意将图形卡安装到位，如下图所示。第一步是从机箱的后壳上卸下与AGP插槽对应的扩展挡板和螺钉。第二步是小心地将图形卡与AGP插槽对齐，然后将其插入AGP插槽。注意：请确保卡上金手指的金属触点与AGP插槽接触。步骤3，用小刀锁住螺钉，将图形卡固定到机箱上。第四步是将显示器上的15针VGA电缆插头连接到图形卡的VGA输出插头，如下图所示。在最后一步中，确认正确无误后，再次打开电源以完成图形卡的硬件安装。声卡安装声卡a。游戏杆/ MIDI插槽：用于连接外部游戏控制器，例如游戏杆/手柄/方向盘或MIDI键盘/电子钢琴。您还可以在插入上述设备之前购买光学MIDI套件。线性输出插孔（LINEOUT）：将音频信号输出到有源扬声器/耳机或功率放大器。麦克风输入插孔（MICIN）：用于连接麦克风，主要用于将语音输入到计算机。第一步是找到一个可用的PCI插槽，然后从机箱的后壳中卸下相应的PCI插槽上的扩展挡板和螺钉，如下图所示。第二步是小心地将声卡与PCI插槽对齐，然后将其插入PCI插槽。注意：请确保卡上金手指的金属触点与PCI插槽接触。

第三步是用小刀锁住螺钉，将声卡固定到外壳上。第四步，在确认正确无误后，再次打开电源以完成声卡的硬件安装。安装网卡网络卡的安装也非常简单：如下图所示。首先，确保关闭机箱电源，然后将网卡插入机箱的空闲扩展槽。插入时，请小心对齐插槽；用双手的拇指将网卡插入插槽。紧紧插入网卡；安装螺钉并拧紧；最后，将准备好的网络电缆的水晶头连接到网卡的RJ45接口。将显示器连接到显示卡，扬声器连接到声卡，鼠标和键盘连接到主板插槽。安装显示器以连接到显示器的电源：从附带的袋子中取出电源线，将显示器电源线的一端连接到显示器，另一端连接到主机的背面。电源插座。连接显示器的信号电缆：将显示器背面的信号电缆连接到机箱背面的图形卡输出。显卡的输出是一个15孔三排插座。只需将监视器信号电缆的插头插入其中并拧紧螺丝即可。而已。注意插入时的方向。为防止在设计插头时出现反向插入，制造商将插头的外框架设计为梯形，因此在正常情况下不容易将其插回去。连接显示器，然后如下图所示进行连接。如果信号电缆未连接到主机，则显示屏将显示下图所示的信息。连接鼠标和键盘键盘和鼠标插座图键盘和鼠标是PC中最重要的输入设备，必须安装。

键盘和鼠标的安装非常简单，您只需将插头与槽口对齐，然后将其插入主板上的键盘/鼠标插座即可。最常见的是带有PS / 2接口的键盘和鼠标。这两个接口的插头相同，很容易混淆，因此在连接时我们必须清楚地看到。安装和连接扬声器扬声器已成为多媒体计算机中必不可少的播放设备。随着技术的发展，多声道PC有源扬声器已成为主流。因此，当前大多数PC扬声器都使用2.1和4.1和5.1-，例如2.1扬声器，低音炮和2个扬声器（如下图所示），然后使用的声卡，可以获得更好的音效。三、开机测试：组装计算机后，连接电源线，鼠标，键盘，显示器等，并且请勿连接其他外部设备。测试正确后再安装。主板接口四、CMOS设置；对于新安装的计算机，必须首先执行CMOS设置。引导后按“ Del”键，将进入CMOS设置主菜单，如下图所示。 ？2.选择第一项STANDARDCMOS SETUP第一项STANDARDCMOS设置是标准CMOS参数设置，主要设置日期，时间，硬盘，软盘驱动器，显示和其他信息。 TYPE用于指定磁盘类型，SIZE表示硬盘的容量，系统无需输入即可自动计算出硬盘的容量。

3.设置引导设备：选择主菜单的第二项“ BIOS功能设置”以显示以下屏幕，然后选择“第一引导设备”项，使用“向上翻页”和“向下翻页”将参数从“软盘”更改为“ CD-ROM”。4.保存设置并退出保存设置参数并退出（SAVE EXITSETUP）：完成所有设置后，应选择此项目，即保存参数设置并退出CMOS。退出而不保存设置参数（退出但不保存）：如果您之前已经更改了CMOS参数并且不想保留修改后的内容，请选择此项目并按Enter。键入“ Y”后，按Enter键不修改原始Set并退出CMOS。五、硬盘分区和格式化：使用DOS引导盘启动计算机，使用FDISK程序对硬盘进行分区，然后使用FORMAT程序对硬盘进行格式化。 1.硬盘分区硬盘分区并不复杂，只要按照下面的图逐步进行操作，您很快就会学到的！首先，您需要使用软盘或CD-ROM引导盘启动计算机。下图是引导软盘后获得的屏幕：在提示符下键入命令fdisk，然后按Enter，您将看到以下屏幕：该屏幕表示磁盘容量已超过512M，以便提供要充分发挥磁盘的性能，建议使用FAT32文件系统，输入“ Y”键，然后按Enter键。

现在，您已进入Fdisk的主屏幕。尽管选项不多，但选项下仍然有选项。请注意不要在操作过程中混淆它。图中选项的说明：1、创建DOS分区或逻辑驱动器；2、设置活动分区；3、删除分区或逻辑驱动器；4、显示分区信息。接下来，我们将说明如何创建新分区，选择“ 1”，然后按Enter键，屏幕显示如下：图中1、2、3这三个项目的含义：1、创建一个主分区；2、创建一个扩展分区；3、创建逻辑分区硬盘分区步骤：一般来说，过去，硬盘分区遵循“主分区和扩展分区逻辑分区”的顺序原则，而删除分区则相反。硬盘分为一个主分区。主分区外部的硬盘空间是扩展分区，逻辑分区是通过进一步划分扩展分区而获得的。 （[K24]创建主分区（Primary Partition）选择“ 1”，然后按Enter确认，Fdisk将开始检测硬盘...是否要使用整个硬盘空间作为主分区并激活它？主分区通常是C驱动器，具有硬盘容量硬盘每天都在增加。很少有人将硬盘划分为一个区域，因此按“ N”并按Enter。显示总的硬盘空间，并继续检查硬盘...要设置主分区的容量，您可以直接输入分区大小（以MB为单位）或该分区占用的硬盘容量的百分比（％），按Enter键。例如，如果主分区设置为3030，则将51151更改为3030。

已创建主分区的C驱动器，请按ESC继续。 （[K25]创建扩展分区（扩展分区）返回Fdisk主菜单并选择“ 1”继续。在此步骤中选择“ 2”以开始创建扩展分区。正在测试硬盘，请稍候...主分区之外的所有空间都被划分为扩展分区，只需按Enter键即可，当然，如果要安装Microsoft以外的操作系统，则可以根据需要输入扩展分区的大小或百分比。创建成功！按ESC键继续。（3）创建逻辑驱动器（逻辑驱动器）屏幕提示没有逻辑分区。下一个任务是创建逻辑分区。如前所述，逻辑分区分为扩展分区。在此输入第一个分区。逻辑分区的大小或百分比（将48195更改为5005），最大大小不超过扩展分区的大小。已创建逻辑分区D。请遵循相同的p之后，继续创建逻辑分区。逻辑分区E已创建，按ESC返回。当然，您也可以创建更多的逻辑分区，一切由您决定。 （4）设置活动分区（Set Active Partition）返回主菜单，选择“ 2”以设置活动分区。只能将主分区设置为活动分区！选择数字“ 1”，即设置C驱动器作为活动分区，当硬盘分为多个主分区时，可以将其中任何一个设置为活动分区。

磁盘已成为活动分区，请按ESC键继续。 （[[K27]请注意，必须重新启动计算机才能使该分区生效；重新启动后，必须格式化硬盘的每个分区，以便可以使用该分区。如果已经对硬盘进行了分区，则必须删除2.格式化硬盘，使用DOS引导盘启动计算机，使用以下命令格式化C，D，E，F，...。两种命令格式：格式化C磁盘（带系统）格式D驱动器（无系统）？格式C驱动器（有系统）A：\> format？格式D驱动器（无系统）A：\> format格式E驱动器（无系统）A：＼＞格式格式化F盘（无系统）
