即将发布：UEFI主板+ 3T硬盘完美安装WIN7图形教程

第1页为何将UEFI + GPT用于3T或更高版本的硬盘驱动器

如果不是因为泰国洪灾，那么3T硬盘驱动器早就应该普及了。尽管1T单盘出现的时间稍晚一些，但随着价格的下降，3T硬盘的出货量逐渐增加，因此出现了一些问题。最常见的是，系统只能识别2T的操作空间，而剩下的近1T完全不可用。在最坏的情况下，它将导致原始的普通主磁盘无法进入系统。本文的目的是在3T硬盘完全普及之前为您提供完善的技术解决方案。

MBR分区的3T硬盘被强制分为2T + 700G

大多数人购买大容量硬盘作为数据存储磁盘。上面说，只能识别2T的空间。基本上，在这种情况下会出现。目前，主板制造商和硬盘制造商都拥有自己公司的一套软件解决方案，因此将剩余的700G空间划分为一个新分区，可以正常使用。但这只是暂时的妥协。对于追求完美的DIYer，他们自然不愿控制计算机的分区。如果您想在技术层面上完全解决此问题，请继续阅读。

在开始本教程之前，有必要了解一些关键字。以下是维基百科的摘录：

MBR

主引导记录（主引导记录，缩写：MBR），也称为主引导扇区，是在打开计算机以访问硬盘时必须读取的第一个扇区。它在硬盘上的三维地址为（柱面，磁头，扇区）=（0,0，1)。在MBR分区表中，一个分区的最大容量为2T，每个分区的起始柱面必须磁盘的前2T内，您有一个3T硬盘，根据要求，必须将其至少划分为两个分区，最后一个分区的起始扇区必须在硬盘的前2T中。如果硬盘太大，则必须切换到GPT。

GPT

GUID分区表（GPT）是物理硬盘的分区结构。它是可扩展固件接口标准的一部分，用于替换BIOS中的主引导记录分区表。但是，由于MBR分区表不支持容量大于2.2TB（2.2×1012字节）的分区，因此某些BIOS系统使用GPT分区表代替MBR分区表来支持大容量硬盘驱动器。 GPT分区表支持硬盘和分区，最大分区数为9.4ZB（9.4×1021字节）。

UEFI

可扩展固件接口（英文名称Unified Extensible Firmware Interface或UEFI）是一种个人计算机系统规范，用于定义操作系统和系统固件之间的软件接口，并且是替代BIOS的升级解决方案。可扩展固件接口负责开机自检（POST），连接到操作系统，并提供用于连接操作系统和硬件的接口。在EFI规范中，引入了突破传统MBR磁盘分区结构限制的GUID磁盘分区系统（GPT）。在新结构中，磁盘分区的数量不再受限制（在MBR结构下，只能有4个主分区），此外，EFI / UEFI + GUID的组合还可以支持上述2.硬盘驱动器1 TB（测试表明3TB硬盘使用MBR，并且安装了Windows6.x 64位系统，只能识别2.1TB），并且分区类型将由GUID表示。

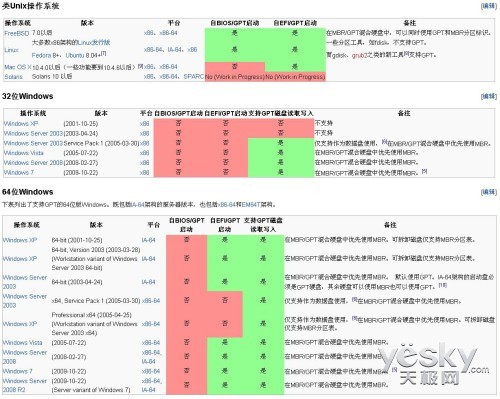

具体技术细节无需赘述。您只需要了解，如果仅将其用作存储从磁盘，则由于32位Windows XP不支持GPT分区，因此3T不能作为一个整体分区存在，而只能分为2T + 700G。在64位Windows XP和32位以及64位Vista和Win7中，可以使用GPT将其划分为完整的3T分区；如果系统安装在3T分区上，则只有64位vista和win7支持引导，并且主板必须具有UEFI BIOS，如下图所示。

在本教程中，我将系统安装在3T硬盘上，并能够根据自己的意愿自由分区。只要每个人都了解此过程，其他相关问题就可以了。在这里，我使用的是华擎Z77主板，希捷3T硬盘，操作系统是64位win7。尽管也支持Linux和MAC OS，但由于篇幅所限，我将在下一本教程中保留它。

第2页制作可进入UEFI模式进行安装的系统U盘

我相信在过去两年中新安装了计算机的朋友将不再购买光盘驱动器。每个DIYer应该具有支持USB启动的系统安装USB闪存驱动器。首先，我们需要制作一个64位win7安装USB闪存驱动器。

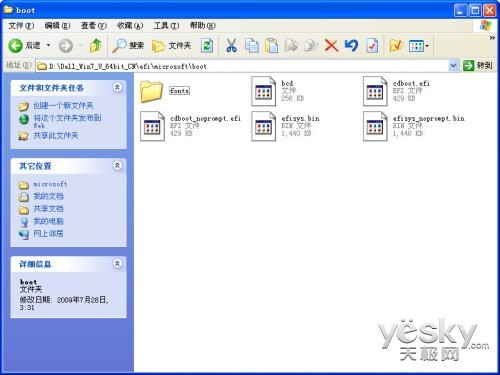

应注意，纯64位win7官方映像文件应用于制作安装U盘。最好不要使用32位和64位的组合。在大多数情况下，它们的EFI文件不完整。如果正常，则应如上所示。显示。

Microsoft正式拥有一个称为Windows7-USB-DVD-tool的U盘创建工具。使用它来创建可引导的U盘。最好在win7下运行。在XP下制作后，我将无法使用。我不知道这是不是一个例子。

此工具非常方便。不幸的是，使用Windows7-USB-DVD-tool直接创建安装U盘无法打开UEFI安装方法。

大多数DIY员工首先遇到此问题。实际上，解决方案非常简单。 Windows7-USB-DVD-tool制作的安装U盘为NTFS格式，而UEFI不支持NTFS。您需要手动插入U盘。格式为FAT32。

然后解压缩win7的映像ISO文件并将其复制到此U盘。

如果直接格式化新的U盘后为COPY，则可能需要使用DISKPART作为活动磁盘，否则它将无法启动。

在CMD中输入DISKPART打开它，使用列表磁盘列出当前磁盘，然后使用选择磁盘选择该磁盘的序列号。

再次使用列表磁盘时，将在所选磁盘前面看到一个额外的*。如果确认，请输入列表分区，然后使用select partition选择该分区，然后使用active将其设置为活动分区。

由于DISKPART在磁盘上运行，因此使用时必须非常小心。建议使用list命令来确认选择的磁盘和分区。

使用该U盘安装系统，您可以在启动选项中看到一个额外的UEFI，选择它进入系统安装〜

第3页将硬盘转换为GPT分区

我们将遇到的下一个问题是，在系统安装过程中该分区仍将自动划分为700G以上，这表明硬盘是MBR分区，我忘记了将其转换为GPT。

关闭此安装窗口，返回到初始屏幕，然后单击“修复计算机”。

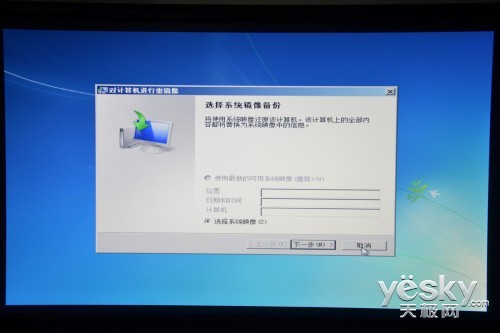

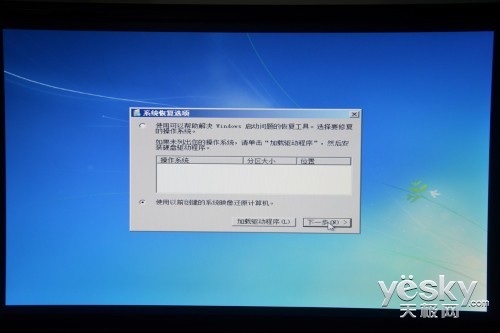

请不要担心，只需保留上面的图片，然后单击“下一步”即可。

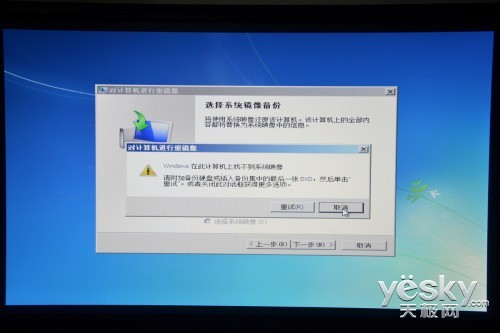

点击取消。

点击取消。

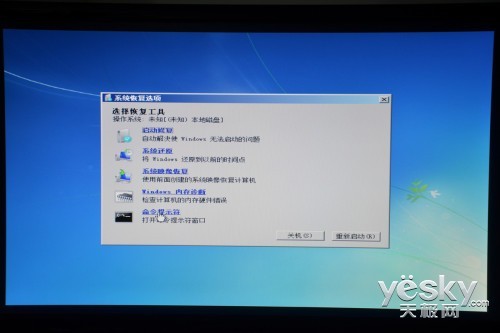

单击命令提示符。

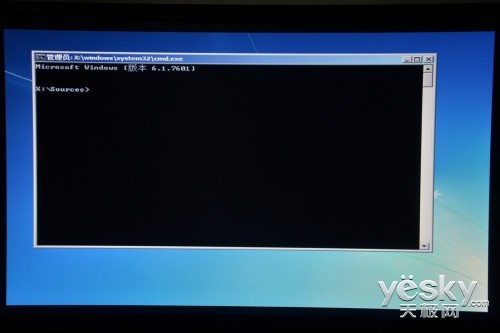

这将进入命令行窗口。

我仍然提供DISKPART或旧的。列表磁盘列出当前的硬盘。选择磁盘选择2700G硬盘。清洁清除。所有数据将被删除。小心。可以转换gpt。

第4页Microsoft作弊，官方系统镜像缺少重要文件

还没有结束，下一个问题也令人头疼，一切都还好，我突然发现启动U盘没有使用UEFI来启动安装系统。

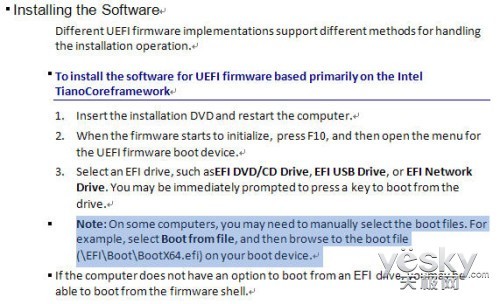

查看Microsoft的UEFI安装系统技术文档，系统安装磁盘下应有一个文件来启动UEFI，具体位置和文件为\ EFI \ Boot \ BootX64.efi。对文档感兴趣的人可以下载它。

这是什么BootX64.efi？我在哪里可以买到？没关系，找到已安装的64位Win7，然后复制C：\ Windows \ Boot \ EFI \ bootmgfw.efi。

win7安装U盘的EFI文件夹中没有Boot文件夹。手动创建一个，然后将复制的bootmgfw.efi更改为BootX64.efi并将其放入。

最后成功，照常安装系统！

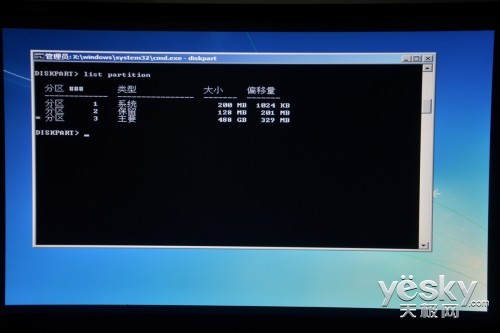

您可以随意创建各种主分区！

第5页的摘要：DISKPART非常实用，UEFI是趋势

其他UEFI主板或更旧的UEFI主板可能会遇到其他无法解释的问题。我建议您阅读官方技术文件。 DISKPART是win7附带的非常易于使用的磁盘操作工具。其他第三方可以被丢弃。如果在分区过程中无法自动生成EFI和MSR，则可以手动进行。

如果您具有编程基础，则可以关注UEFI技术文档。一些应用程序非常有趣。

总而言之，在UEFI主板和3T硬盘上安装WIN7时要注意三个要点：

1.确保系统映像的完整性，并且制作的安装U盘应为FAT32，NTFS将不会在启动选项中显示UEFI。

2.分区时，硬盘为2T + 700G，这意味着它是MBR分区，需要使用DISKPART转换为GPT分区。

如果3.无法安装在GPT分区下，则意味着安装的U盘未进入UEFI模式，因此需要\ EFI \ Boot \ BootX64.efi文件。此文件可以与C：一起使用：安装在64位win7 \ Windows \ Boot \ EFI \ bootmgfw.efi重命名。

顺便说一句，还有另一个要点。 GPT分区下的WIN7不能被软激活。请努力支持正版。
